EP2S60F1020I4 Apparaathandleiding voor logica, geheugen en I/O

U krijgt een duidelijk beeld van wat de EP2S60F1020I4 FPGA uw systeem biedt en hoe deze past in veeleisende ontwerpen.Dit apparaat verpakt een grote hoeveelheid logica, geheugen en I/O in één chip, waardoor u tegelijkertijd de controle, gegevensverplaatsing en verwerking kunt regelen.U kunt vertrouwen op een stabiele timing, parallelle werking en flexibele verbindingen om systemen te bouwen die responsief blijven.Van industriële platforms tot communicatiehardware, deze FPGA helpt u prestaties en integratie te combineren zonder extra componenten toe te voegen.

Catalogus

EP2S60F1020I4 Overzicht

De EP2S60F1020I4 is een programmeerbaar logisch apparaat met hoge dichtheid, ontworpen om complexe digitale besturings- en gegevensverwerkingstaken binnen één chip uit te voeren.Het biedt een groot aantal configureerbare logica, ingebed geheugen en flexibele invoer- en uitvoerverbindingen, verpakt in een compact FBGA-formaat met 1020 kogels.Het apparaat ondersteunt parallelle bewerkingen en voorspelbaar hardwaregedrag, waardoor het geschikt is voor systemen die snelle gegevensverwerking en stabiele realtime respons vereisen.Veel voorkomende toepassingen zijn onder meer industriële besturingsplatforms, communicatieapparatuur en ingebedde systemen waarbij integratiedichtheid en prestaties in evenwicht zijn.Op zoek naar EP2S60F1020I4?Neem contact met ons op om de huidige voorraad, levertijd en prijzen te controleren.

I/O-banken van EP2S60F1020I4

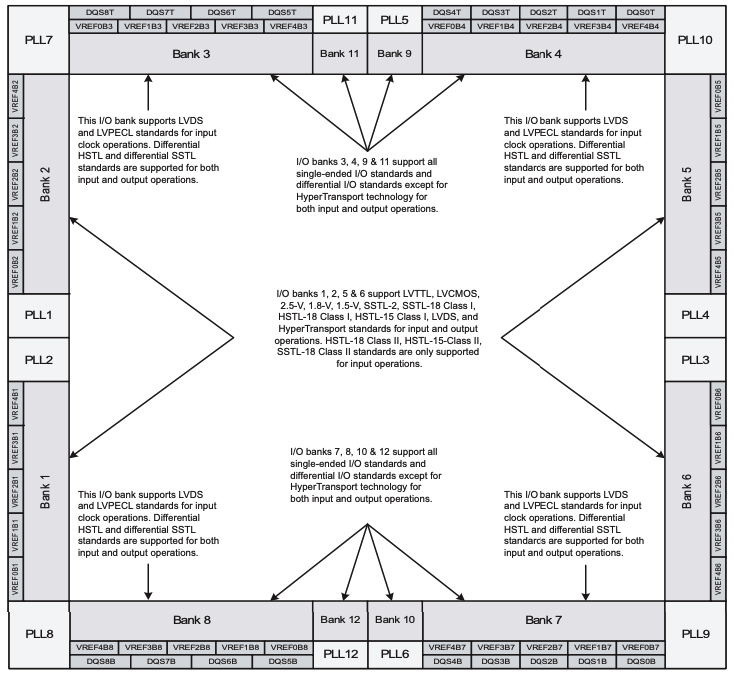

Verdeeld in meerdere genummerde IO-banken, gerangschikt rond de omtrek van het apparaat, groepeert de EP2S60F1020I4 invoer- en uitvoerpinnen op basis van gedeelde spanningsreferenties en ondersteunde signaalstandaarden.Banken 1, 2, 3, 4, 5 en 6 ondersteunen LVDS en LVPECL voor invoerklokbewerkingen, samen met differentiële HSTL- en SSTL-standaarden voor zowel invoer als uitvoer.Banken 3, 4, 7, 8, 9, 10, 11 en 12 ondersteunen bovendien single-ended en differentiële standaarden, waaronder LVTTL, LVCMOS, HSTL, SSTL, LVDS en HyperTransport, waarbij sommige standaarden beperkt zijn tot invoerbewerkingen.Speciale PLL-blokken zijn naast specifieke banken geplaatst om klokgeneratie en -distributie mogelijk te maken, terwijl VREF- en DQS-labeling referentiespanning en data-stroboscoopassociaties voor geheugen en hogesnelheidsinterfaces aangeven.

EP2S60F1020I4 CAD-model

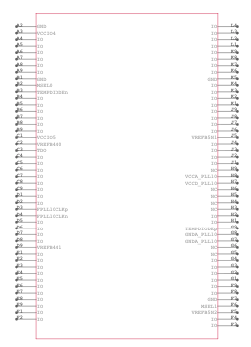

EP2S60F1020I4-symbool

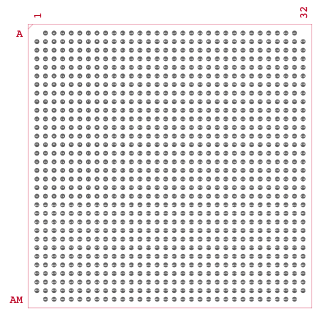

EP2S60F1020I4 Voetafdruk

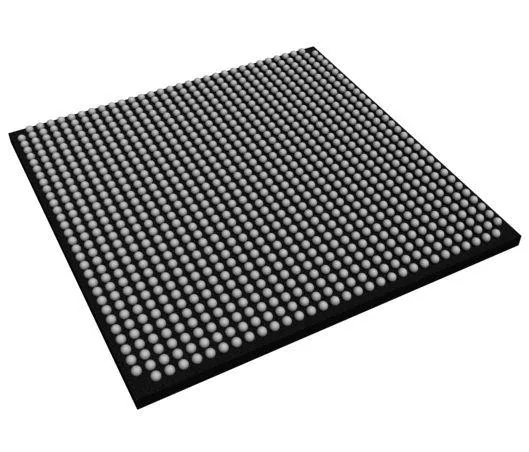

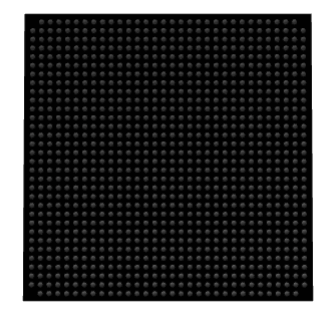

EP2S60F1020I4 3D-model

Kenmerken van EP2S60F1020I4

Programmeerbare logische architectuur met hoge dichtheid

De EP2S60F1020I4 is ontworpen om grote digitale systemen binnen één programmeerbaar apparaat te ondersteunen.Dankzij de structuur kunnen veel logische functies tegelijkertijd worden geconfigureerd en uitgevoerd, waardoor de behoefte aan extra ondersteunende componenten wordt verminderd.Deze aanpak ondersteunt compacte systeemlay-outs terwijl consistent gedrag tijdens bedrijf behouden blijft.

Logische capaciteit en interne organisatie

Het apparaat bevat 60.440 logische elementen, georganiseerd in 3.022 logische arrayblokken.Deze interne opstelling ondersteunt een ordelijke signaalstroom en stabiel timinggedrag in complexe ontwerpen.Het stelt ontwerpers in staat gestructureerde besturingslogica, datapaden en verwerkingsblokken te bouwen zonder overmatige interne congestie.

Op chipgeheugenbronnen

Er is in totaal 2.544.192 bits geïntegreerd geheugen beschikbaar voor gegevensopslag en buffertaken.Dit geheugen kan worden gebruikt voor tijdelijke gegevensverwerking, opzoektabellen of interne statusopslag.Het hebben van geheugen op hetzelfde apparaat vermindert de afhankelijkheid van extern geheugen en verkort de toegangspaden voor gegevens.

Uitgebreide invoer- en uitvoerconnectiviteit

Er zijn maximaal 718 invoer- en uitvoerpinnen voor gebruikers beschikbaar voor aansluiting op externe apparaten en subsystemen.Dit hoge pinaantal ondersteunt brede data-interfaces en meerdere besturingssignalen.Hierdoor kan het apparaat communiceren met complexe systemen waarvoor veel externe verbindingen nodig zijn.

Werkbereik kernspanning

De kernlogica werkt binnen een spanningsbereik van 1,15 V tot 1,25 V. Dit bereik ondersteunt een stabiele interne werking en voldoet tegelijkertijd aan de algemene vereisten voor digitale laagspanningssystemen.Een goede spanningsregeling helpt bij het handhaven van voorspelbaar gedrag onder alle bedrijfsomstandigheden.

FBGA-pakketformaat voor opbouwmontage

De EP2S60F1020I4 is gehuisvest in een FBGA-pakket met 1020 kogels en een voetafdruk van 33 bij 33 millimeter.Dit pakket ondersteunt een hoge verbindingsdichtheid terwijl het gebruik van de bordruimte onder controle blijft.Het is geschikt voor meerlaagse borden waar de signaalrouteringsdichtheid hoog is.

Breed bedrijfstemperatuurbereik

Het apparaat ondersteunt een operationele junctietemperatuur van min 40 graden Celsius tot 100 graden Celsius.Dit bereik maakt een betrouwbare werking mogelijk in omgevingen met variërende thermische omstandigheden.Het ondersteunt gebruik in systemen die gedurende langere perioden aan temperatuurveranderingen zijn blootgesteld.

Deterministisch hardwaregedrag

De interne structuur is ontworpen om tijdens het gebruik herhaalbare en voorspelbare resultaten te leveren.Het timinggedrag blijft consistent zodra het is geconfigureerd, wat systemen ondersteunt die afhankelijk zijn van vaste responspatronen.Deze eigenschap is nuttig bij besturingsgerichte en realtime digitale ontwerpen.

Geschiktheid voor veeleisende systeemomgevingen

De combinatie van logische capaciteit, geheugenbronnen en brede connectiviteit ondersteunt het gebruik in complexe ingebedde en industriële systemen.Het apparaat is zeer geschikt voor toepassingen die een dichte integratie, een stabiele werking en langdurige betrouwbaarheid onder continue werkbelasting vereisen.

EP2S60F1020I4 Technische specificaties

Productkenmerk	Kenmerkwaarde
Fabrikant	Intel
Spanning - voeding	1,15 V ~ 1,25 V
Totaal RAM-bits	2544192
Apparaatpakket van leverancier	1020-FBGA (33x33)
Serie	Stratix® II
Pakket / doos	1020-BBGA
Pakket	Dienblad
Bedrijfstemperatuur	-40°C ~ 100°C (TJ)
Aantal logische elementen/cellen	60440
Aantal LAB’s/CLB’s	3022
Aantal I/O	718
Montagetype	Opbouwmontage
Basisproductnummer	EP2S60

Blokschema van EP2S60F1020I4

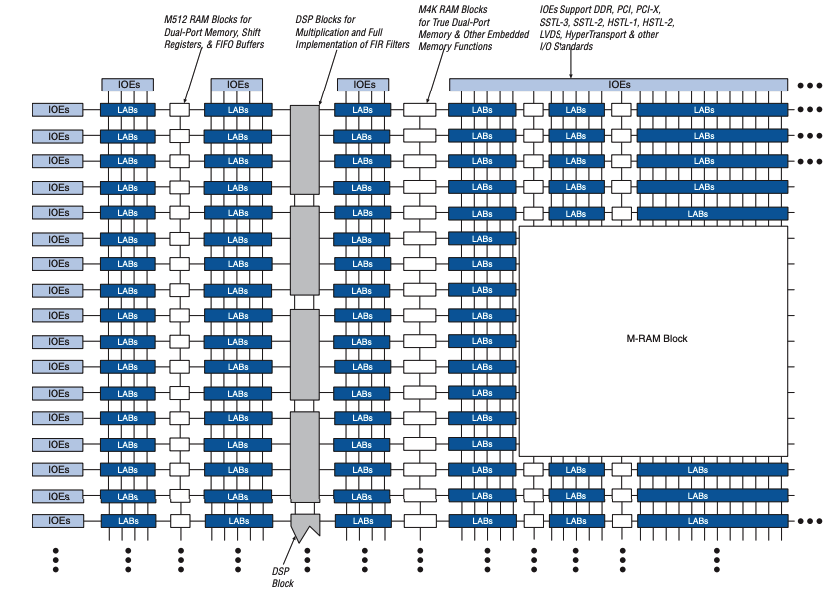

De EP2S60F1020I4-architectuur is gerangschikt als een tweedimensionaal programmeerbaar weefsel en bestaat uit zich herhalende kolommen van Logic Array Blocks die zijn verbonden via een hiërarchisch routeringsnetwerk.Ingebed in de logische structuur zijn M512 RAM-blokken voor klein dubbelpoortgeheugen, schuifregisters en FIFO-functies, samen met grotere M4K RAM-blokken die echt dubbelpoortgeheugen en algemene ingebedde opslag ondersteunen.Een gecentraliseerd M RAM-blok zorgt voor een hogere dichtheid op het chipgeheugen voor bulkdatabuffering.Speciale DSP-blokken zijn dichtbij het midden geplaatst om vermenigvuldigings- en filterbewerkingen te ondersteunen zonder algemene logische bronnen te verbruiken.Invoer- en uitvoerelementen zijn verdeeld over de omtrek van het apparaat, waardoor ondersteuning voor meerdere signaleringsstandaarden en hogesnelheidsinterfaces mogelijk is, terwijl een evenwichtige toegang tot de interne logica en geheugenstructuur behouden blijft.

LAB-structuur van EP2S60F1020I4

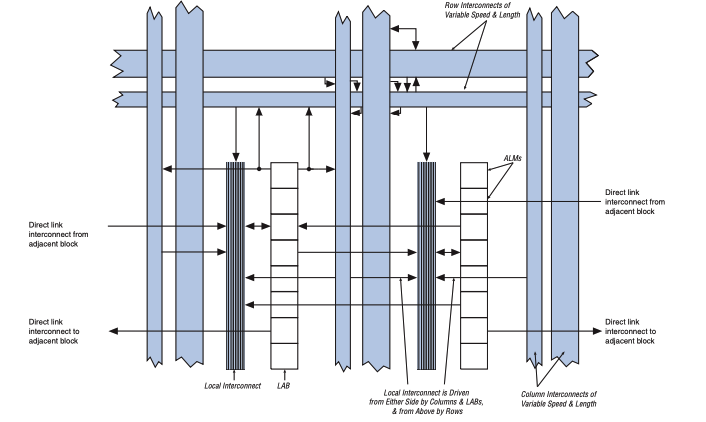

De EP2S60F1020I4-structuur is georganiseerd rond een Logic Array Block en groepeert meerdere Adaptive Logic Modules die zijn verbonden via lokale, rij- en kolomverbindingen van verschillende lengtes en snelheden.Elke LAB is gekoppeld aan aangrenzende blokken via directe verbindingen die de routeringsvertraging voor aangrenzende logica verminderen.Lokale verbindingslijnen zorgen voor korte paden met lage latentie binnen het LAB, terwijl rij- en kolomverbindingen signaaldistributie over grotere gebieden van het apparaat mogelijk maken.Verticale verbindingen zorgen ervoor dat signalen kunnen worden doorgegeven tussen LAB's boven en onder, waardoor flexibele logische plaatsing en voorspelbare signaalroutering door het programmeerbare materiaal worden ondersteund.

Toepassingen van EP2S60F1020I4

Apparatuur voor telecommunicatie-infrastructuur

De EP2S60F1020I4 wordt gebruikt in vaste communicatieapparatuur die de continue datastroom en gestructureerde signaalverwerking beheert.De grote logische capaciteit ondersteunt taken zoals pakketverwerking, framingcontrole en timingcoördinatie binnen basisstations en netwerkknooppunten.Het brede in- en uitgangsbereik maakt directe verbinding met meerdere datapaden en besturingsinterfaces mogelijk.

Hoogwaardige embedded computersystemen

In embedded computerplatforms combineert dit apparaat besturingslogica, gegevensverplaatsing en verwerkingsfuncties binnen één programmeerbare eenheid.Het ondersteunt parallelle bewerkingen die helpen bij het beheren van complexe werklasten terwijl het systeemgedrag voorspelbaar blijft.Dit maakt het geschikt voor embedded systemen die een dichte integratie en stabiele prestaties vereisen.

Industriële automatisering en besturingssystemen

De EP2S60F1020I4 wordt toegepast in automatiseringssystemen waar gecoördineerde besturing en snelle respons vereist zijn.Het ondersteunt realtime monitoring, sequencing en besturingslogica voor machines en procesapparatuur.Dankzij de structuur kunnen meerdere regellussen en datapaden zonder interferentie samenwerken.

Platformen voor gegevensverzameling en signaalverwerking

Dit apparaat is zeer geschikt voor platforms die grote hoeveelheden digitale gegevens verzamelen en verwerken.On-chip-geheugen ondersteunt buffering en tussentijdse opslag, terwijl parallelle logica gestructureerde gegevensverwerking mogelijk maakt.Deze kenmerken helpen bij het handhaven van een consistente gegevensstroom in meet- en verwerkingssystemen.

Netwerk- en schakelapparatuur

Dankzij het grote aantal beschikbare invoer- en uitvoerpinnen kan de EP2S60F1020I4 communiceren met meerdere poorten en besturingssignalen.Het ondersteunt vaste netwerksystemen die een stabiel datarouterings- en schakelgedrag vereisen.Het apparaat verwerkt gecoördineerde signaalpaden terwijl de voorspelbare timing behouden blijft.

Lucht- en ruimtevaart- en defensiesystemen met werking op grote temperatuur

Het ondersteunde temperatuurbereik maakt gebruik mogelijk in systemen die zijn blootgesteld aan veranderende thermische omstandigheden.Het apparaat ondersteunt een stabiele werking in omgevingen waar consistent gedrag gedurende lange gebruiksperioden vereist is.Dit maakt het geschikt voor hardware die wordt ingezet in gecontroleerde en veldgebaseerde platforms.
