EP1C4F324C7N FPGA: datasheet, functies, programmering en specificaties

Deze gids gaat over de EP1C4F324C7N, een type FPGA -chip gemaakt door Intel.Het is geweldig voor projecten die sterke prestaties nodig hebben, maar ook binnen het budget moeten blijven.In dit artikel leer je wat deze chip kan doen, hoe het werkt, waar het wordt gebruikt en hoe het te programmeren.Of u nu aan elektronica werkt voor auto's, fabrieken of zelfs thuisapparaten, deze gids helpt u te begrijpen waarom de EP1C4F324C7N een slimme en flexibele keuze is.

Catalogus

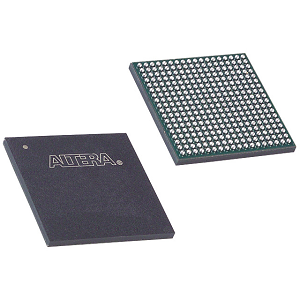

EP1C4F324C7N Overzicht

De EP1C4F324C7N maakt deel uit van Intel's Cyclone® FPGA-serie, speciaal ontworpen voor kosteneffectieve toepassingen die een goed prestatiebalans en lage kosten vereisen.Deze FPGA beschikt over 4.000 logische elementen en 400 logische arrayblokken (laboratoria), die robuuste mogelijkheden bieden voor matige complexiteitsontwerpen.Het omvat 76,5 kilobits totale RAM en ondersteunt maximaal 249 I/O -pinnen, waardoor het zeer veelzijdig is voor verschillende interface -eisen.Werkt bij frequenties tot 320 MHz en met een voedingsspanningsbereik van 1,425 V tot 1.575V is de EP1C4F324C7N uitgerust om veeleisende toepassingen te verwerken.Het ondersteunt een breed scala aan I/O-normen zoals LVTTL, LVCMOS, SSTL-2 en SSTL-3, en is compatibel met externe geheugentypen zoals DDR SDRAM, waardoor het hulpprogramma in digitale signaalverwerking, ingebedde computer- en automatiseringssystemen wordt verbeterd.

Als u uw bewerkingen soepel wilt laten werken met betrouwbare technologie, kan het plaatsen van een bulkorder van deze FPGA bij ons ervoor zorgen dat u de beschikbaarheid en consistentie hebt die u nodig hebt voor uw projecten.

EP1C4F324C7N CAD -modellen

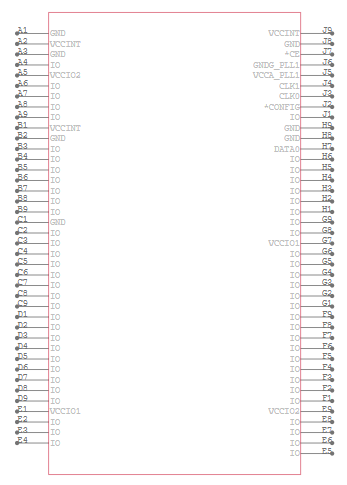

EP1C4F324C7N -symbool

EP1C4F324C7N voetafdruk

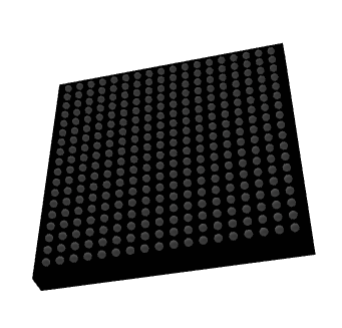

EP1C4F324C7N 3D -model

EP1C4F324C7N -functies

• Logische elementen: De FPGA bevat 4.000 logische elementen die de implementatie van complexe logische circuits en digitale functies efficiënt mogelijk maken.

• Logicarray Blocks (Labs): Het bevat 400 laboratoria, de fundamentele bouwstenen voor de FPGA -architectuur, waardoor het ontwerp van veelzijdige digitale logische configuraties wordt vergemakkelijkt.

• Totaal rambits: De FPGA is uitgerust met 76,5 kilobits ingebed RAM, die geheugenbronnen voor het chip bieden voor snelle gegevensverwerking en -opslag.

• Aantal I/O -pinnen: Met 249 gebruikers-configureerbare I/O-pinnen ondersteunt de EP1C4F324C7N een breed scala aan interface-opties, aanpasbaar aan verschillende signaalstandaarden en elektronische componenten.

• Werkfrequentie: Het kan werken op frequenties tot 320 MHz, waardoor het rekentaken en processen efficiënt kan verwerken.

• Voedingsspanning: Het apparaat werkt binnen een voedingsspanningsbereik van 1,425 V tot 1,575V, waardoor flexibel en betrouwbaar energiebeheer voor verschillende toepassingen wordt gewaarborgd.

• Fase-vergrendelde lussen (PLLS): Het beschikt over fase-vergrendelde lussen voor precieze klokbeheer voor timinggevoelige toepassingen.

• Ondersteuning voor meerdere I/O -normen: De FPGA ondersteunt verschillende I/O-normen zoals LVTTL, LVCMOS, SSTL-2 en SSTL-3, die zijn compatibiliteit verbetert met een breed scala aan elektronische componenten en systemen.

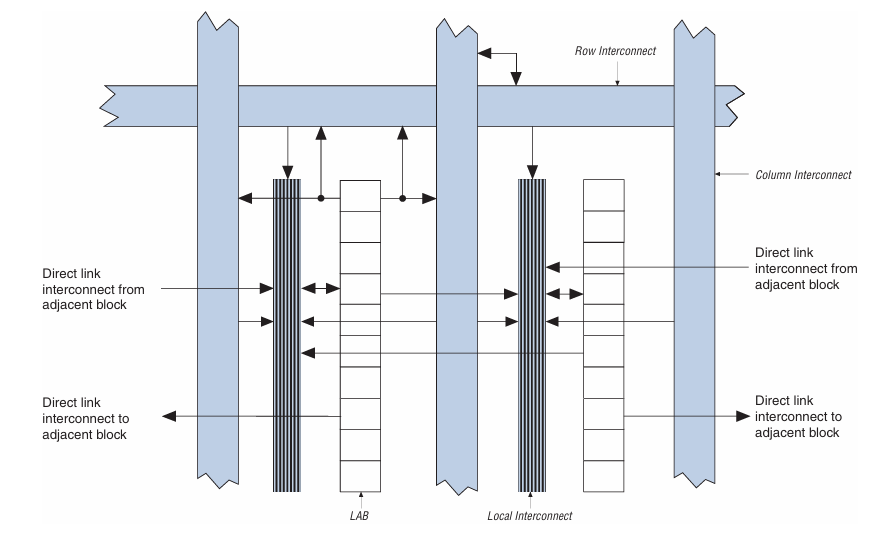

Blokdiagram

Het diagram illustreert de interconnectiestructuur binnen een FPGA, met name verwijzend naar de EP1C4F324C7N Apparaat uit de Altera Cycloon -serie.De kern van deze lay -out zijn de Logica -arrayblokken (Labs), die verticaal uitgelijnde modules zijn die clusters bevatten van logische elementen die verantwoordelijk zijn voor de implementatie van gebruikerslogische functies.Elk lab is verbonden met aangrenzende laboratoria via directe verbindingen, waardoor een snelle communicatie mogelijk is en de vertragingen van de signaalpropagatie minimaliseert.Deze directe links bieden een efficiënte, gelokaliseerde gegevensoverdracht tussen aangrenzende logische blokken zonder bredere routeringsbronnen te consumeren.

Rondom de laboratoria zijn twee primaire soorten globale interconnects: Rij -interconnects En Kolomverbindingen.Deze brede blauwe lijnen dienen als routeringssnelwegen, waardoor signalen over grotere delen van de FPGA -stof kunnen doorkruisen.De reken tussen connects werken horizontaal, terwijl de kolomverbindingen verticaal worden uitgevoerd.Ze vergemakkelijken de verbinding tussen verre logische blokken en interface met invoer-/uitvoer -elementen of andere functionele eenheden die over de chip zijn geplaatst.

De lokale interconnect zit tussen laboratoria en dient als een schakelstof die de globale interconnects met de laboratoria overbrugt.Hiermee kunnen de logische blokken toegang krijgen tot signalen van zowel de directe als de globale interconnects.Deze routeringshiërarchie, het combineren van directe, lokale, rij- en kolompaden, biedt een flexibele en schaalbare benadering van signaalverdeling, het optimaliseren van prestaties en logisch gebruik binnen de EP1C4F324C7N FPGA.

EP1C4F324C7N -specificaties

Type	Parameter
Fabrikant	Altera/intel
Serie	Cyclone®
Verpakking	Dienblad
Onderdeelstatus	Verouderd
Aantal laboratorium/CLB's	400
Aantal logische elementen/cellen	4000
Totaal rambits	78,336
Aantal I/O	249
Spanning - levering	1.425V ~ 1.575V
Montagetype	Oppervlaktemontage
Bedrijfstemperatuur	0 ° C ~ 85 ° C (TJ)
Pakket / kast	324-BGA
Leverancierapparaatpakket	324-FBGA (19x19)
Base Productnummer	EP1C4

EP1C4F324C7N -toepassingen

Netwerkapparatuur

De EP1C4F324C7N is zeer geschikt voor gebruik in netwerkapparaten zoals schakelaars, routers en modems.Het helpt het gegevensverkeer efficiënt te beheren, door de doorvoer te verbeteren en de latentie te verminderen voor het handhaven van krachtige netwerkactiviteiten.

Industriële automatisering

Op het gebied van industriële automatisering kan deze FPGA worden gebruikt om machines en robotsystemen te regelen.Het vermogen om complexe algoritmen te verwerken, maakt snel controle en monitoring, het verbeteren van de productiviteit en veiligheid in productieomgevingen.

Consumentenelektronica

De EP1C4F324C7N vindt applicaties in consumentenelektronica, met name bij het aansturen van displays met hoge resolutie en het beheren van interactieve interfaces in apparaten zoals Smart TVS en geavanceerde thuisautomatiseringssystemen.De robuuste verwerkingsmogelijkheden zorgen voor soepele en responsieve ervaringen.

Auto -systemen

Binnen autotoepassingen draagt ​​deze FPGA bij aan de functionaliteit van geavanceerde bestuurder-assistentiesystemen (ADA's) en infotainmentsystemen in het voertuig.Het ondersteunt verwerking en besluitvorming voor veiligheids- en entertainmentfuncties in moderne voertuigen.

Ruimtevaart en verdediging

De FPGA is ook van toepassing in de ruimtevaart- en defensiesectoren, waar het signaal- en beeldverwerkingstaken voor radar- en communicatiesystemen verwerkt.De hoge betrouwbaarheid en het vermogen om onder extreme omstandigheden te werken, maken het ideaal voor militaire en ruimtevaarttoepassingen.

Ep1c4f324c7n vergelijkbare onderdelen

• EP1C4F324C8N

• EP1C4F324I7N

• EP1C4F324C8

EP1C4F324C7N programmeerstappen

1. Ontwerpcreatie: Begin met het schrijven van uw ontwerp met behulp van een hardwarebeschrijvingstaal, zoals VHDL of Verilog.Deze code definieert de logische structuur en functie van uw hardware -implementatie.Het is belangrijk om uw hardware -idee nauwkeurig in HDL te vertalen om ervoor te zorgen dat de FPGA zich gedraagt ​​zoals verwacht.Voordat u doorgaat naar de implementatie van de hardware, simuleert u uw HDL -code met behulp van simulatiesoftware.Deze stap test de logica en functionaliteit van uw ontwerp in een virtuele omgeving, zodat u fouten in het begin van het ontwikkelingsproces kunt identificeren en corrigeren.

2. Compilatie en synthese : Gebruik Altera's Quartus II -software om uw HDL -code te compileren en te synthetiseren.Compilatie vertaalt uw HDL in een netlijst, een generieke beschrijving van de FPGA -hardware die uw ontwerp toewijst aan logische elementen en routeringsbronnen.Het aanpassingsproces, onderdeel van de Quartus II -workflow, omvat het plaatsen en routeren van uw ontwerp binnen de FPGA.Het optimaliseert de plaatsing van logica -elementen en de routing van verbindingen om te voldoen aan de prestatievereisten en het minimaliseren van het gebruik van middelen.

3. Pin -toewijzing: De Pin Planner in Quartus II stelt u in staat om specifieke pinnen op de FPGA toe te wijzen aan de ingangen en uitgangen die in uw HDL -code zijn gedefinieerd.De juiste pin -toewijzing is goed voor de fysieke verbinding en interactie van de FPGA met andere hardwarecomponenten in uw systeem.

4. Timinganalyse: Gebruik de TimeQuest -timinganalysator om ervoor te zorgen dat uw ontwerp aan de timingvereisten voldoet.Deze tool controleert op het instellen en houden van de tijd, en de algemene timingprestaties, waardoor problemen zoals gegevenscorruptie en systeeminstabiliteit worden voorkomen.

5. Programmeerbestandengeneratie: Nadat het ontwerp is samengesteld, gesynthetiseerd en geverifieerd voor timing, gebruikt u het assembler -tool in Quartus II om een ​​programmeerbestand te genereren.Dit bestand, meestal met een .sof (SRAM -objectbestand) of .pof (programmeerbaar objectbestand) -uitbreiding, bevat de configuratiegegevens voor de FPGA.

6. Apparaatprogrammering: Sluit het FPGA-bord aan op uw computer met behulp van een JTAG-interface, zoals de USB-Blaster.Deze interface wordt gebruikt voor het overbrengen van het programmeerbestand van de pc naar de FPGA.Open de Quartus II Programmer -tool om het programmeerbestand naar de FPGA te laden en over te dragen.Deze stap configureert de FPGA met uw ontwerp, in wezen het apparaat "programmeren" om de gewenste functies uit te voeren.

7. Verificatie: Nadat de FPGA is geprogrammeerd, voert u functionele testen uit om te controleren of de FPGA correct werkt volgens de ontwerpspecificaties.Dit testen kan het uitvoeren van testcases in een laboratoriumomgeving omvatten, de interface -bewerkingen controleren en ervoor zorgen dat de FPGA correct interageert met andere hardwarecomponenten.

EP1C4F324C7N Voordelen

Flexibiliteit en herconfigurantie

De EP1C4F324C7N biedt een ongeëvenaarde flexibiliteit in vergelijking met microcontrollers en ASIC's, die in hun functie worden gefixeerd zodra ze zijn vervaardigd.Deze FPGA kan worden herprogrammeerd om zich aan te passen aan nieuwe vereisten of wijzigingen in systeemontwerp voor toepassingen die in de loop van de tijd evolueren.Deze herconfigureerbaarheid maakt het mogelijk om hun systemen bij te werken zonder hardware te vervangen, waardoor zowel de kosten als de ontwikkelingstijd worden verkort.

Parallelle verwerkingsmogelijkheden

Met zijn vermogen om meerdere bewerkingen tegelijkertijd uit te voeren, blinkt de EP1C4F324C7N uit in omgevingen die hoogwaardige computing vereisen.Deze parallelle verwerkingsmogelijkheid is een voordeel ten opzichte van traditionele microcontrollers die opeenvolgend werken, waardoor de FPGA geschikter wordt voor intensieve toepassingen zoals digitale signaalverwerking, videoverwerking en complexe besturingssystemen.

Aangepaste hardware -implementatie

De FPGA maakt het ontwerp van aangepaste hardware -logica mogelijk die specifiek is afgestemd op de operationele behoeften van de gebruiker.Dit betekent dat de EP1C4F324C7N kan worden geoptimaliseerd om specifieke taken efficiënter uit te voeren dan standaard processors of ASIC's, waardoor superieure prestaties en vermogensefficiëntie voor gespecialiseerde toepassingen worden geboden.

Kosteneffectiviteit voor productie met een lage tot midden volume

Voor projecten waar productievolumes niet de hoge kosten van het ontwikkelen van een ASIC rechtvaardigen, presenteert de EP1C4F324C7N een kosteneffectief alternatief.Het biedt de voordelen van aangepaste hardware zonder de substantiële investering vooraf die nodig is voor ASIC-ontwerp en productie, waardoor het ideaal is voor prototypes, kleine tot middelgrote projecten of gespecialiseerde industriële toepassingen.

Integratie en ruimte -efficiëntie

De mogelijkheid om meerdere functies en componenten in een enkele FPGA-chip te integreren, maakt de EP1C4F324C7N zeer waardevol in toepassingen met de ruimte.Deze integratie leidt tot kleinere, compactere apparaatontwerpen, geweldig in draagbare elektronica, automotive -applicaties en andere scenario's waar ruimteefficiëntie nodig is.

Afmetingen

• Pakkettype: 324-pins Fine-Pitch Ball Grid Array (FBGA)

• Pakketmaat (Lengte x breedte): 19 mm x 19 mm

• Maximale zittende hoogte: 3,5 mm

• Eindpunt: 1 mm

EP1C4F324C7N -fabrikant

De EP1C4F324C7N is een veldprogrammeerbare Gate Array (FPGA) vervaardigd door Intel, na hun verwerving van Altera.Als onderdeel van Intel's Cyclone® -serie vertegenwoordigt deze FPGA een segment van Intel's brede portfolio van geïntegreerde technologische oplossingen.Intel, een leider in de halfgeleiderindustrie, integreert geavanceerde productietechnologieën en uitgebreide ondersteuning om robuuste FPGA -oplossingen te bieden, waaronder de EP1C4F324C7N, die complexe logische mogelijkheden in een compacte vormfactor heeft.Deze FPGA benadrukt de toewijding van Intel om high-performance computercomponenten te leveren die voldoen aan verschillende technologische behoeften.

Conclusie

Of u nu aangepaste besturingslogica ontwikkelt, snelle communicatiesystemen bouwt of gespecialiseerde digitale functies prototyping, de EP1C4F324C7N FPGA levert een optimale balans tussen prestaties, flexibiliteit en kosten.Met zijn brede I/O-compatibiliteit, geïntegreerd geheugen en efficiënte herconfigureerbaarheid ondersteunt het schaalbare en ruimte-efficiënte ontwerpen in een breed scala aan moderne toepassingen.Gesteund door de toonaangevende ondersteuning van Intel, blijft deze FPGA een betrouwbare en aanpasbare oplossing voor het zoeken naar robuuste programmeerbare logica in zowel lage als middenvolume-implementaties.
