Digitale fase-vergrendelde lus (DPLL): ontwerp, componenten en bewerkingen

Deze gids onderzoekt de digitale fase-vergrendelde lus (DPLL), een belangrijk onderdeel van moderne digitale circuits die bekend staan ​​om zijn nauwkeurigheid en betrouwbaarheid.De DPLL speelt een rol in taken zoals modulatie, demodulatie en synchronisatie in verschillende industrieën.Door zijn componenten af ​​te breken en hoe het werkt, benadrukt dit artikel het ontwerp, de functies en de voordelen van de DPLL ten opzichte van traditionele analoge systemen.

Catalogus

Verkenning van apparatuur

De digitale fase-vergrendelde lus (DPLL) staat als een typisch element in hedendaagse technologie, aangedreven door doorbraken in digitale circuittechnologie.De veelzijdige toepassingen omvatten modulatie, demodulatie, frequentiesynthese, FM -stereo -decodering, synchroniserende kleursubdragers en beeldverwerking.Deze apparaten schitteren voor hun betrouwbaarheid, compactheid en kostenefficiëntie, en overwinnen effectief de inherente nadelen van analoge fase-vergrendelde lussen, zoals DC-drift, apparaatverzadiging en gevoeligheid voor kracht en temperatuurschommelingen.Het vermogen om discrete monsters te beheren, draagt ​​efficiënt bij aan wijdverbreide acceptatie.Uniquely werkt een fase-vergrendelde lus als een fase feedbackbesturingssysteem, met een DPLL die superieur bewijst door discrete digitale signalen te gebruiken voor het beheren van fouten in plaats van continue analoge spanningen, wat leidt tot de beschrijving als all-digitale fase-locked lussen (DPLL's).

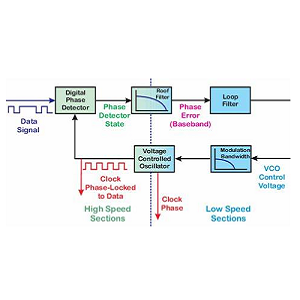

Een DPLL is samengesteld uit componenten: het fasereferentie -extractiecircuit, kristal -oscillator, frequentiedeler, fasevergelijker en pulscompensatiegoort.De output van de frequentieverdeler sluit aan bij de gewenste frequentie, aangezien de fasevergelijker het referentiesignaal aandachtig onderzoekt.Als een hogere lokale frequentie wordt waargenomen, worden pulsen strategisch verwijderd om de frequentie te verminderen, terwijl als de frequentie onvoldoende is, pulsen worden toegevoegd om synchronisatie te verfijnen.Een sterke DPLL bestaat uit een digitale fasedetector (DPD), een digitale lusfilter (DLF) en een digitale spanningsgestuurde oscillator (DCO).Jaren van experimenten en toepassingen hebben ingenieurs ertoe gebracht de uitgebreide mogelijkheden van DPLL's op verschillende industriële velden te ontdekken, waardoor diepgaande inzichten worden geboden in hun werking en verfijning.

Digitale fasedetector (DPD)

Een sleutelcomponent van de DPLL is de digitale fasedetector, ook bekend als de bemonsteringsfasedetector, voor het vergelijken van de fase van het ingangssignaal met de uitgang van de spanningsgestuurde oscillator.De resulterende uitgangsspanning, die het fasedifferentieel weerspiegelt, begeleidt de aanpassingsprocessen van de lus.Digitale fasedetectoren zijn er in verschillende typen: nul-kruising, flip-flop, lead-lag en Nyquist-snelheidsbemonsteringsdetectoren.

Digital Loop Filter (DLF)

Het digitale lusfilter speelt een rol bij het reductie van ruis en het verfijnen van de responstijd van de lus.De functie ervan als een corrigerend element is aanzienlijk, wat de plicht van zijn analoge tegenhangers weerspiegelt.Opzettelijk ontwerp en selectie van de digitale filterstructuur zijn belangrijk om de DPLL in staat te stellen zijn prestatiedoelen te bereiken.

Digitale spanningsgestuurde oscillator (DCO)

De digitale spanningsgestuurde oscillator, ook wel een digitale klok genoemd, functioneert op dezelfde manier als een analoge VCO, waardoor een uitgang genereert als een reeks pulsen.De DLF regelt de timing van deze pulsen door aanpassingssignalen te verzenden, die de daaropvolgende bemonsteringsperiode beïnvloeden met betrekking tot eerdere wijzigingen.Deze iteratieve feedback -lus heeft verfijning ondergaan door zowel empirische studies als theoretische verbeteringen en legt een basis voor talloze moderne toepassingen.

Digitale fase-vergrendelde lusbewerkingen

Een digitale fase-vergrendelde lus ondergaat een grondig proces dat is ontworpen om een ​​zorgvuldige synchronisatie van frequenties te bereiken:

Dynamiek van signaalvergelijking

Aanvankelijk voert het ingangssignaal en lokale oscillatorsignalen, geconceptualiseerd als sine en cosinus, een evaluatiefase in de digitale fasedetector in.De detector levert een uitgangsspanning op die de fasediscrepantie tussen deze signalen weerspiegelt.Deze fase -vergelijking is verwant aan het ingewikkelde proces van het afstemmen van een muziekinstrument, waardoor aanpassingen nodig zijn om de harmonieuze balans te behouden voor symmetrie en nauwkeurigheid.

Frequentie -aanpassingsproces

Vervolgens stapt het digitale lusfilter in om de uitvoer van hoogfrequente ruis van de detector vakkundig te reinigen.Dit gepolijste signaal past de ingangsspanning van de DCO (digitaal gecontroleerde oscillator) aan en beïnvloedt subtiel de frequentie van de lokale oscillator.Door de frequentiemismatches aan te pakken, maakt het systeem gebruik van een laagdoorlaatfilter, waardoor de DCO kan worden aangetrokken tot uitlijning.Dit adaptieve mechanisme weerspiegelt de voortdurende waakzaamheid die wordt gevonden in complexe omgevingen zoals luchtverkeersleiding, waar eeuwige verfijning zorgt voor naadloze activiteiten.

Synchronisatieprestaties en onderhoud

Terwijl het lokale oscillatorsignaal afstemt met de ingangsfrequentie, vernietigt het faseverschil, waardoor een consistente DC -uitgang van zowel de fasedetector als het lusfilter wordt gegenereerd.Na het stabiliseren van de frequentie, leidt de DCO de lus in een gesynchroniseerde, "vergrendelde toestand".Deze balans is getuige van de aanleg van de lus voor consistentie, die doet denken aan de stabiele functionaliteit in energieretten die continue synchronisatie vereisen om chaos te voorkomen.De gedetailleerde progressie van deze procedure benadrukt de rol van de digitale fase-vergrendelde lus in technologische systemen, bedreven in het bereiken van synchronisatie te midden van veranderende omstandigheden.
