Volledige gids voor de 0402 -weerstand: specificaties, toepassingen en soldeertchnieken

Deze gids legt alles uit wat u moet weten over de 0402 -weerstand, een zeer klein deel dat wordt gebruikt in veel kleine elektronische apparaten.Hoewel het slechts 1,0 mm bij 0,5 mm groot is, helpt het de elektriciteit te regelen in gadgets zoals smartphones, smartwatches en medische hulpmiddelen.In dit artikel leert u wat de 0402 -weerstand is, hoe deze werkt, wat het speciaal maakt, waar het wordt gebruikt en hoe u het op de juiste manier moet behandelen en solderen.

Catalogus

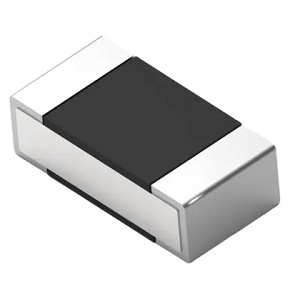

Inzicht in de 0402 -weerstand

A 0402 Weerstand is een ultra-klein oppervlakte-mount-apparaat (SMD) weerstand die vaak wordt gebruikt in compacte elektronische ontwerpen.Het meet slechts 1,0 mm bij 0,5 mm (0,04 "× 0,02"), waardoor het een van de kleinste standaardweerstandsgroottes is.Deze kleine voetafdruk maakt het mogelijk om meer componenten op een printplaat (PCB) te passen, voor apparaten zoals smartphones, smartwatches en draagbare medische hulpmiddelen.Deze weerstanden worden gemaakt met behulp van dunne-film- of dikke filmproductiemethoden en zijn direct op het oppervlak van een PCB gemonteerd.In tegenstelling tot oudere door gaten componenten, stroomlijnen 0402 weerstanden met hoge dichtheidsladen en zijn ze ideaal voor geautomatiseerde assemblagelijnen, waarbij snelheid en nauwkeurigheidsmateriaal.

Zelfs met hun kleine formaat vervullen 0402 weerstanden sleutelrollen bij het beheren van elektrisch gedrag.Ze worden vaak gebruikt om spanning te verdelen, de stroom te beperken en signalen te stabiliseren.Hun ontwerp ondersteunt functies zoals pull-up of pull-down in digitale circuits, waardoor signaalhelderheid over het systeem wordt geholpen.Dankzij gestandaardiseerde maat- en elektrische waarden zijn deze weerstanden compatibel met pick-and-place machines en andere geautomatiseerde gereedschappen.Deze compatibiliteit helpt fabrikanten om hoge hoeveelheden elektronica efficiënt te produceren, terwijl ze ook consistente kwaliteit tussen eenheden behouden.

Kenmerken van de 0402 -weerstand

Vermogensbeoordeling en temperatuurgevoeligheid

De weerstand wordt beoordeeld voor 0,063 watt (1/16 W), die past bij toepassingen met lage kracht.De vermogenscapaciteit neemt echter af naarmate de temperatuur stijgt.Zodra de omgeving meer dan 70 ° C overschrijdt, begint de weerstand te keren en met 130 ° C daalt de vermogensbehandeling aanzienlijk.

Weerstandsbereik en nauwkeurigheid

Deze weerstanden zijn beschikbaar in waarden variërend van 10 ohm tot 100 kilohm, die flexibiliteit bieden over analoge en digitale ontwerpen.Tolerantieniveaus kunnen net zo strak zijn als ± 0,1%, met gemeenschappelijke opties, waaronder ± 0,5%en ± 1%, om te voldoen aan algemene of precisievereisten.

Temperatuurcoëfficiënt van weerstand (TCR)

TCR geeft aan hoeveel weerstand verandert met de temperatuur.Typische waarden zijn ± 25 ppm/° C, ± 50 ppm/° C en ± 100 ppm/° C.Lagere TCR betekent betere prestaties onder fluctuerende temperaturen, een belangrijke factor in toepassingen met variabele omgevingscondities.

Spanning en thermische prestaties

De 0402 -weerstand behandelt een maximale werkspanning van 25 V en kan tot 50 V verdragen in overbelastingsomstandigheden.Het presteert betrouwbaar in omgevingen tussen -55 ° C en +155 ° C en wordt getest op thermische schok, vochtweerstand en uithoudingsvermogen op hoge temperatuur om duurzaamheid te waarborgen.

Fysieke afmetingen van 0402 Weerstand

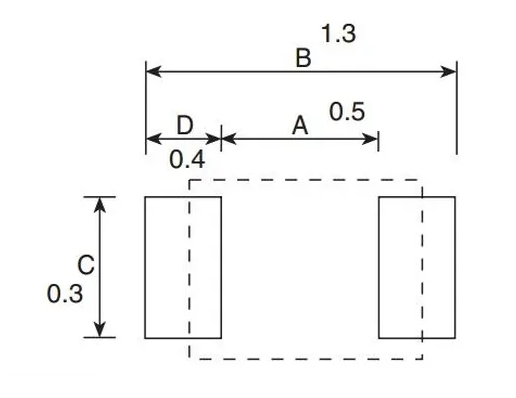

Figuur 2. Fysieke afmetingen van 0402 Weerstand

De bovenstaande figuur presenteert de gestandaardiseerde landpatroonspecificaties die worden aanbevolen voor de 0402 weerstand van het oppervlak.Het benadrukt lay -outparameters die nodig zijn voor optimaal PCB -ontwerp en -assemblage.In het bijzonder meet de padlengte (aangeduid als a) 0,5 mm, terwijl de totale afstand van één pad tot het tegenovergestelde pad (b) 1,3 mm is.De breedte van elke pad (c) is 0,3 mm en de klaring van de padrand tot aangrenzende kenmerken (d) is 0,4 mm.Deze precieze metingen zijn belangrijk om de nauwkeurige positionering van de weerstand op de printplaat (PCB) te waarborgen, evenals voor het bereiken van betrouwbare soldeerverbindingen.Gezien de opmerkelijk compacte voetafdruk van de weerstand van 1,0 mm lang met een breedte van 0,5 mm, speelt de naleving van deze dimensies van het landpatroon een rol bij het handhaven van de productiebetrouwbaarheid en elektrische prestaties tijdens het assemblageproces van het oppervlak.

Vergelijking met andere SMD -weerstandsgroottes

Parameter	0402 Weerstand	0603 Weerstand	0201 Weerstand
Lengte (inches)	0,04	0,06	0,02
Breedte (inches)	0,02	0,03	0,01
Lengte (mm)	1.0	1.6	0,5
Breedte (mm)	0,5	0,8	0,25
Typische PCB -padgrootte (mm)	0,6 x 0,6	1,0 x 0,9	0,3 x 0,4

Voor- en nadelen van het gebruik van 0402 -weerstand

Aspect	Voordelen	Nadelen
Grootte en ruimte	Zeer compacte afmetingen zorgen voor een dichte plaatsing van Componenten op PCB's, waardoor ze ideaal zijn voor compacte elektronica.	Kleine vormfactor maakt handmatige montage uitdagend en vereist vaak gespecialiseerde tools en methoden.
Kosten	Meestal economisch dankzij massaproductie en Efficiënt materiaalgebruik.	De behoefte aan gespecialiseerde machines voor montage kan verhogen Totale projectkosten.
Elektrische prestaties	Geschikt voor low-power taken, goed presteren in controle en signaalverwerkingscircuits.	Beperkt in het omgaan met hoog vermogen;Klein formaat maakt ze Gevoelig voor schade door overtollige warmte of stroom.
Fabricage	Goed geschikt voor snelle, geautomatiseerde assemblagelijnen.	Precisie is nodig, componenten kunnen tijdens pick-and-place indien niet nauwkeurig afgehandeld.
Componentdichtheid	Maakt zeer compacte circuitontwerpen mogelijk, waardoor het verminderen De algehele voetafdruk van het apparaat.	Inspectie en kwaliteitscontrole zijn complexer, geavanceerde methoden vereisen om de nauwkeurigheid te verifiëren.
Materiële efficiëntie	Klein formaat leidt tot het gebruik van minimaal materiaal, ondersteunend behoudsinspanningen.	Moeilijker te detecteren en te vervangen door standaardgereedschap, wat kan diagnostiek en reparaties verlengen.

Toepassingen van 0402 Weerstand

Medische hulpmiddelen

Kleine medische hulpmiddelen zoals hoortoestellen of draagbare machines die uw gezondheid controleren, moeten zeer nauwkeurig en ook erg klein zijn.Dat is een moeilijk evenwicht om te bereiken.De 0402 -weerstand wordt vaak gebruikt in dit soort apparaten omdat deze zowel klein als betrouwbaar is.Het helpt signalen duidelijk te verwerken, wat erg belangrijk is in medische hulpmiddelen die dingen als geluid, hartslag of lichaamstemperatuur nauwkeurig moeten meten.Deze weerstanden maken het mogelijk om medische hulpmiddelen te bouwen die klein genoeg zijn om te dragen of te dragen, terwijl ze hun werk nog steeds echt goed doen.

IoT (Internet of Things) apparaten

Internet of Things (IoT) -apparaten zijn slimme gadgets die verbinding kunnen maken met internet zoals smart home sensoren, deurbels met camera's of zelfs slimme koelkasten.Deze apparaten moeten klein, goedkoop zijn en nog steeds goed werken.Daarom wordt de 0402 -weerstand veel gebruikt in IoT -producten.Het neemt heel weinig ruimte in beslag en helpt het apparaat betrouwbaar te houden.Of het nu in een slimme gloeilamp of een bewegingssensor zit, dit kleine deel helpt ervoor te zorgen dat alles soepel verloopt.Omdat het zo betaalbaar en klein is, helpt het de grootte en kosten van deze slimme apparaten laag te houden.

Auto -elektronica

Moderne auto's gebruiken veel elektronica om dingen zoals de motor, airbags en zelfs het geluidssysteem te regelen.Dit alles wordt beheerd door kleine computers genaamd ECU's (elektronische besturingseenheden).Omdat er niet veel ruimte is in deze eenheden, moet elk klein deel zo klein mogelijk zijn.De 0402 -weerstand past goed omdat hij de ruimte bespaart terwijl hij nog steeds zijn werk goed doet.Het helpt de elektriciteitsstroom in deze systemen te regelen, wat belangrijk is voor zowel veiligheid als prestaties.Met deze kleine weerstanden kunt u meer functies hebben zonder de elektronica te groot of zwaar te maken.

Smartphones en mobiele apparaten

De smartphones en mobiele gadgets van vandaag worden kleiner en krachtiger.Om dit mogelijk te maken, moet u veel gecompliceerde elektronische onderdelen in zeer kleine ruimtes passen.Een van de meest nuttige onderdelen voor deze taak is de 0402 -weerstand.Het is extreem klein, waardoor het perfect is voor strakke ruimtes zoals het moederbord (het belangrijkste deel van een apparaat) en andere kleinere planken erin.Deze kleine weerstand helpt de stroom van elektriciteit te regelen en houdt signalen schoon, wat belangrijk is voor het apparaat om goed te werken.Dankzij het kleine formaat kan het slanke, hightech-telefoons en tablets maken zonder ze groter of zwaarder te hoeven maken.

Draagbare technologie

Wearable Tech zoals smartwatches en fitnessbanden moeten klein, licht en comfortabel zijn.Maar hoewel ze klein zijn, moeten ze nog steeds veel doen.Dat is waar de 0402 -weerstand binnenkomt. Omdat deze zo klein is, past hij perfect in de slanke en stijlvolle ontwerpen van deze apparaten.Het helpt ruimte te besparen zonder prestaties te verliezen.In de meeste gevallen worden deze weerstanden gebruikt in de kleine circuits die verbinding maken met sensoren, de onderdelen die dingen volgen zoals uw hartslag of stappen.Zonder deze kleine weerstanden zouden draagbare apparaten niet zo compact of zo comfortabel zijn om te dragen.

Draagbare elektronica

Apparaten zoals MP3 -spelers, handheld gamingconsoles en draagbare luidsprekers zijn gemaakt om licht te zijn en gemakkelijk te dragen.Om dit mogelijk te maken, gebruiken velen kleine onderdelen die niet veel ruimte innemen.De 0402 -weerstand is hier geweldig voor omdat deze helpt bij het passen van meer functies in een kleiner gebied.Deze weerstanden maken de circuits compacter, gebruiken minder vermogen en helpen de batterij langer mee, die allemaal echt belangrijk zijn voor draagbare apparaten.Dankzij dit kunt u langer genieten van gadgets zonder ze altijd op te laden.

Hantering en solderen 0402 weerstanden

0402 Weerstanden zijn erg klein, dus ze moeten met zorg worden behandeld.Omdat ze kwetsbaar en klein zijn, is het belangrijk om de juiste tools en technieken te gebruiken om ze te voorkomen.Het gebruik van de juiste methoden helpt ervoor te zorgen dat de weerstanden correct zijn verbonden en goed werken.Het is ook belangrijk om de standaardstappen te volgen die in de elektronica -industrie worden gebruikt om de beste resultaten te krijgen bij het plaatsen van deze weerstanden op printplaten.

Om met 0402 -weerstanden te werken, hebt u een aantal speciale tools nodig.Finepoint pincet zijn nuttig omdat ze je de kleine onderdelen kunnen oppakken en verplaatsen zonder ze te breken.Vacuüm ophaalgereedschappen kunnen u ook helpen de weerstand precies te plaatsen waar hij naartoe moet.Omdat de weerstanden zo klein zijn, is het gebruik van een microscoop of vergrootglas een goed idee.Deze tools helpen u beter te zien, zodat u nauwkeuriger kunt zijn.Vermijd ook het aanraken van de weerstanden met uw blote handen.De oliën en vuil van je huid kunnen aan de componenten blijven en beïnvloeden hoe ze werken.

Voordat u begint met solderen, moet de printplaat schoon zijn.Zorg ervoor dat er geen stof, vet of ander vuil op de metalen kussens is waar de weerstand naartoe gaat.Gebruik een stencil om alleen soldeerpasta aan te brengen waar het nodig is.Dit helpt ervoor te zorgen dat u de juiste hoeveelheid op de juiste plekken gebruikt.Als de printplaat het vocht uit de lucht heeft geabsorbeerd, is het een goed idee om het voorzichtig (pre-bak) te verwarmen om het uit te drogen.Dit voorkomt problemen tijdens het solderen, zoals scheuren of zwakke gewrichten.

Wees bij het solderen van 0402 weerstanden zacht en nauwkeurig.Als u in een fabriek of met een groot aantal boards werkt, wordt het solderen van reflow vaak gebruikt.Het verwarmt alles gelijkmatig en geeft consistente resultaten.Als u met de hand solide, gebruikt u een soldeerbout met een fijne punt en verstelbare temperatuur.Begin met het aanbrengen van soldeer op één pad.Plaats vervolgens de weerstand voorzichtig en soldeer het tweede pad.Dit houdt de weerstand veilig op zijn plaats.Solderpasta aantrekken is een belangrijke stap.Het gebruik van een stencilprinter helpt de pasta gelijkmatig over alle pads te verspreiden.Als u alleen aan een paar boards werkt of een prototype doet, kan een pasta -dispenser u helpen een kleine, gecontroleerde hoeveelheid toe te passen.Het is belangrijk om niet te veel of te weinig pasta te gebruiken, want dat kan later problemen veroorzaken.

Werken met 0402 weerstanden kan lastig zijn.Sommige veel voorkomende fouten omvatten oververhitting van de onderdelen, die ze of het bord kunnen beschadigen.Ook kan het gebruik van te veel druk bij het ophalen of plaatsen van de weerstanden scheuren veroorzaken of breken.Controleer na het solderen uw werk altijd met een vergrootglas of microscoop.Dit helpt u te zien of de soldeerverbindingen goed zijn en of de weerstand correct is aangesloten.

Conclusie

De 0402 -weerstand kan klein zijn, maar het is een belangrijke taak om de elektronica van vandaag goed te laten werken.Het helpt bij het beheren van signalen en kracht in allerlei kleine apparaten, van wearables tot smart home -gadgets.Weten hoe deze weerstand werkt en hoe je deze veilig kunt gebruiken, kan je helpen betere en betrouwbaardere elektronische projecten te bouwen.Of u nu net begint of al met elektronica werkt, deze gids geeft u een duidelijk begrip van waarom de 0402 -weerstand ertoe doet.
