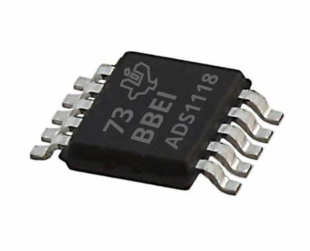

ADS1118 16-bit ADC en temperatuursensor

In de wereld van precisie -elektronica wordt nauwkeurige en efficiënte data -acquisitie gebruikt voor systeemprestaties.De Texas Instruments ADS1118 valt op als een veelzijdige 16-bit analoog-naar-digitale converter (ADC) die een hoge precisie combineert met praktische functionaliteit.Ontworpen met een geïntegreerde multiplexer, programmeerbare versterkingsversterker (PGA), temperatuursensor en oscillator, biedt de ADS1118 een uitgebreide oplossing voor precieze analoge metingen.Het innovatieve ontwerp levert niet alleen gegevens met hoge resolutie op, maar benadrukt ook energie-efficiëntie, waardoor het een uitstekende keuze is voor toepassingen die betrouwbare prestaties vereisen onder verschillende omgevingscondities.Van draagbare apparaten tot industriële systemen, de naadloze integratie, flexibiliteit en geavanceerde functies van de ADS1118 hebben een benchmark in moderne ADC -technologie.Dit artikel onderzoekt de belangrijkste kenmerken van de ADS1118, veelzijdige toepassingen en de impact ervan op precisie -elektronica.

Catalogus

Kenmerken van ADS1118

Functie	Beschrijving
Pakket	Ultra-kleine QFN: 2 mm x 1,5 mm x 0,4 mm
Leveringsbereik	Breed leveringsbereik: 2 V tot 5,5 V
Huidige consumptie	- Continue modus: 150 µA
	- Single-shot-modus: automatisch ingeschakeld
Programmeerbare gegevenssnelheid	8 SPS tot 860 SPS
Instelling	Singlecycle-instelling
Spanningsreferentie	Interne low-drift spanningsreferentie
Temperatuursensor	- Interne sensor
	- 0,5 ° C (maximale) fout: 0 ° C tot 70 ° C
Oscillator	Interne oscillator
PGA	Interne PGA
Invoer	Vier enkele of twee differentiële ingangen

Toepassingen van ADS1118

Milieuaanpassingsvermogen

De ADS1118 toont zijn veelzijdigheid in een breed scala aan omgevingen, waardoor het zeer geschikt is voor temperatuurbewakingstoepassingen met thermokoppels en thermistors.De effectieve compensatie van koude junctie verbetert zijn betrouwbaarheid en levert nauwkeurige temperatuurmetingen onder verschillende omstandigheden.Dit is van grote waarde in situaties waarin precieze temperatuurgegevens moeten worden verkregen, zelfs in uitdagende omgevingen.Het gebruik van een dergelijke zorgvuldige instrumentatie heeft een grote invloed op de kwaliteit en betrouwbaarheid van gegevens die zijn verzameld voor diepgaande beoordelingen.

Draagbaarheid en energieverbruik

Met een compact ontwerp en een laag stroomverbruik past de ADS1118 perfect in draagbare instrumenten.Efficiënt energieverbruik in compacte apparaten wordt verrijkt door praktische ervaringen die hulpmiddelen eisen om lichtgewicht en langdurig te zijn voor veldgebruik.Dit is meestal gunstig wanneer transportbaarheid een opmerkelijke rol speelt, zoals in externe milieumonitoring of mobiele diagnostische instrumenten.De combinatie van minimale grootte en energie -efficiëntie opent wegen voor uitgebreide toepassingen, het voeden van de vooruitgang in handheld -technologie.

Industrie- en batterijbewaking

Binnen industriële procescontrole levert de ADS1118 betrouwbare gegevens die het handhaven van hoge operationele normen ondersteunen.Nauwkeurige monitoring is niet alleen aansluit bij de naleving, maar verhoogt ook de efficiëntie en veiligheid.In de wereld van batterijbewakingssystemen zorgt de nauwkeurigheid van de topprestaties door nauwkeurige geavanceerde gegevens te verstrekken.Dit informeert de besluitvorming, helpen bij het beter energiebeheer en het verlengen van de levensduur van de batterij.Opname van deze component wijst op een diepgaand begrip van de ingewikkelde eisen die aanwezig zijn in de industriële en energie -industrie.
