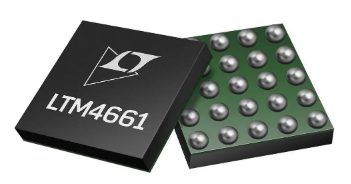

Analoge apparaten LTM4661: een compacte krachtoplossing

In het snelle elektronische landschap van vandaag zijn compacte en efficiënte stroomoplossingen fundamenteel voor ernstige toepassingen.Analoge apparaten (ADI) introduceerden het vermogen van Linear LTM4661 μmodule® Regulator op 10 april 2018, die innovatie van energiebeheer opnieuw definiëren.In een klein 6,25 mm x 6,25 mm x 2,42 mm BGA -pakket, levert de LTM4661 hoge prestaties met minimale ruimtevereisten.Deze regulator ondersteunt een breed ingangsspanningsbereik van 1,8 V tot 5,5 V en instelbare uitgangsspanning van 2,5 V tot 15V, waarvoor minimale externe componenten nodig zijn.Het is ideaal voor draagbare elektronica, RF -systemen en telecomtoepassingen met een lage opstartspanning van 0,7 V en een geïntegreerde DC/DC -controller, MOSFET, inductor en ondersteuningscircuits.Dit artikel onderzoekt de functies van de LTM4661 en veelzijdige applicaties en laat zien hoe het moderne ontwerpuitdagingen aanpakt.De LTM4661 biedt u een compacte, betrouwbare oplossing voor geavanceerde energiebeheerbehoeften, van wearables tot telecom -zendontvangers.

Catalogus

Specificatie

Functie	Beschrijving
Productnaam	LTM4661
Type	Synchrone Step-Up Switching-modus μmodule® (vermogen Module) Regulator
Pakket	6,25 mm × 6,25 mm × 2,42 mm BGA
Geïntegreerde componenten	Schakelcontroller, stroomfets, inductor en alles Ondersteuning van componenten
Ingangsspanningsbereik	1.8V tot 5,5 V (tot 0,7 V na het opstarten)
Uitgangsspanningsbereik	2.5V tot 15V (ingesteld door een externe weerstand)
Maximale schakelaarstroom	Maximaal 4A
Externe componenten nodig	Alleen bulkinvoer- en uitvoercondensatoren
Schakelfrequentie	1MHz
Architectuur	Dubbele fase enkele output architectuur
Belangrijke functies	- Snelle tijdelijke reactie op lijn- en laadveranderingen
	- Verminderde uitgangsspanning
Speciale modi ondersteund	Frequentiesynchronisatie, polyfase® -werking, Selecteerbare Burst -modusbewerking
Bescherming	- True Output loskoppelen tijdens het afsluiten
	- Verstroomde huidige limiet bij het opstarten
	- kortsluiting, overspanning en overtemperatuur bescherming
Naleving	PB-vrij en ROHS-compatibel

Toepassingen van LTM4661

RF Microwave Power -versterkers

In de ingewikkelde wereld van RF Microwave Power -versterkers gedijt de LTM4661 -regulator, waar Agile Power Management een sleutelrol speelt.De engineering wordt de afhandeling van verschillende belastingen afgestemd en zorgt ervoor dat deze versterkers werken met oppervlakkige efficiëntie en niet aflatende stabiliteit.RF Microwave Power -versterkers vormen vaak de basis van geavanceerde communicatienetwerken en eisen continue precisie om te voldoen aan complexe vereisten.De integratie van de LTM4661 kan hun prestaties aanzienlijk verhogen, waardoor een output biedt waarop u kunt vertrouwen tijdens momenten van grote vraag.

DC-motoren op batterijen

Voor batterij-aangedreven DC-motoren presenteert de LTM4661 zich als een opvallende mededinger door een behendig ontworpen vermogensoplossing aan te bieden die zowel compact als krachtig is.Dergelijke motoren vinden hulpprogramma's in rijken waar ruimteefficiëntie en betrouwbaarheid zwaaien, zoals draagbare elektronica of precieze industriële apparatuur.Gebruikmakend van deze regulator, kunt u een voortreffelijke balans vinden tussen fysieke dimensies en krachtefficiëntie, het verbeteren van de operationele duurzaamheid en betrouwbaarheid.Bovendien leidt het superieure energiebeheer dat het biedt tot geminimaliseerde downtime en uitgebreide onderhoudsintervallen.

Grenzen van de telecomsector verleggen

Binnen het telecommunicatieveld, meestal voor 3,3 V bus telecom transceivers, zorgt de LTM4661 voor verhoogde prestaties en vindingrijkheid.Deze zendontvangers zijn van het grootste belang om te zorgen voor ononderbroken communicatie en gegevensstroom, meestal in het snel evoluerende digitale landschap van vandaag.Het aanpasbare uitvoerbereik van de regulator en flexibele operationele modi versterken nauwkeurige aanpassing, vervullende rigoureuze operationele telecom -eisen.

Kenmerken van LTM4661

Functie	Beschrijving
Volledige oplossingsgrootte	<1cm² (Single-Sided PCB) or 0.5cm² (Dual-Sided PCB)
Ingangsspanningsbereik	1.8V tot 5,5 V, tot 0,7 V na het opstarten
Uitgangsspanningsbereik	2.5V tot 15V
Schakelstroom	4a
Werkmodus	Dubbele fase -werking
DC -uitgangsspanningsregeling	± 3% maximaal totaal over belasting, lijn en temperatuur
Afsluitfunctie	Uitgang loskoppelen in afsluiten
Huidige management	Verstroomde huidige limiet
Frequentiesynchronisatie	Externe frequentie -synchronisatie
Modus selectie	Selecteerbare Burst Mode® -bewerking
Beschermingsfuncties	Output Overspanning en overtemperatuurbescherming
Pakketafmetingen	6,25 mm × 6,25 mm × 2,42 mm BGA
