ADM699AR ANALOG Devices Alternatives, Functies, Applications

De ADM699Ar van analoge apparaten is een betrouwbaar microprocessor toezichtcircuit dat is ontworpen om elektronische systemen soepel te houden.Het bewaakt de 5V-voeding en zorgt ervoor dat de microprocessor correct werkt door een resetsignaal te bieden tijdens power-up, power-down of laagspanningsomstandigheden.Dit artikel bespreekt ADM699Ar Pinout -configuratie, functies, applicaties en meer.

Catalogus

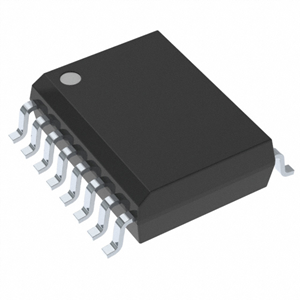

ADM699ar Beschrijving

De Adm699ar Van analoge apparaten is een betrouwbaar microprocessor -toezichtcircuit dat zorgt voor een soepele werking van het systeem door 5V -voedingen en microprocessoractiviteit te bewaken.Ontworpen voor robuuste monitoring van de voeding, genereert het een resetpuls tijdens power-up, power-down en laagspanning "bruine uit" -omstandigheden, waarbij de resetuitgang functioneel blijft, zelfs met VCC zo laag als 1V.Bovendien verbetert de geïntegreerde waakhondtimer de systeembetrouwbaarheid door een reset te forceren als de microprocessor de waakhondinvoer niet binnen een time-outperiode van 1 seconde kan schakelen.De lage voedingsstroom van 0,6 mA maakt het ideaal voor vermogensgevoelige toepassingen.

De ADM699AR is beschikbaar in een soic-pakket met 16 leidingen en bevat extra uitgangen zoals reset (niet-omgekeerd) en Watchdog-uitvoer (WDO).Toepassingen variëren van microprocessorsystemen en intelligente instrumenten tot automotive -systemen die betrouwbare monitoringoplossingen vereisen.

Plaats vandaag nog uw bulkorders om te zorgen voor hoogwaardige, betrouwbare toezichtcircuits voor uw projecten!

ADM699AR Alternatives

Alternatief	Fabrikant	Belangrijke functies	Use case/notes
Adm699arz	Analoge apparaten	Identiek aan ADM699ar;Monitoring van de voeding en Watchdog -timer.	Direct vervanger met dezelfde functies en prestaties.
Max699cwe+	Maxim geïntegreerd	Monitoring van de voeding, waakhond timer, reset functionaliteit.	Een levensvatbaar alternatief met vergelijkbare mogelijkheden als Adm699ar.
Max699we+	Maxim geïntegreerd	Vergelijkbare functies, waaronder een waakhond timer en reset functies.	Geschikt voor systemen die een betrouwbare microprocessor vereisen overzicht.
Adm698	Analoge apparaten	Monitoring van de voeding, resetgenerator, niet geïntegreerd Watchdog -timer.	Een eenvoudiger alternatief als de waakhondtimer dat niet is vereist.
Max691acwe+	Maxim geïntegreerd	Monitoring van voeding, reset functionaliteit, geïntegreerd Watchdog -timer.	Geschikt voor toepassingen met hoge betrouwbaarheid met Microprocessor -monitoringbehoeften.

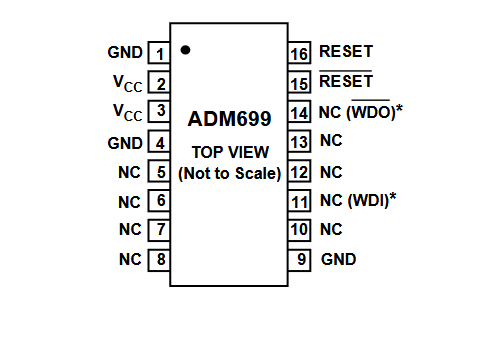

ADM699ar Pinout -configuratie

Pin -nummer	Speldnaam	Beschrijving
1	GND	Grondaansluiting voor het apparaat.
2	VCC	Voedingsinvoer (meestal +5V).
3	VCC	Voedingsinvoer (meestal +5V).
4	GND	Grondaansluiting voor het apparaat.
5	NC	Niet intern verbonden (geen verbinding).
6	NC	Niet intern verbonden (geen verbinding).
7	NC	Niet intern verbonden (geen verbinding).
8	NC	Niet intern verbonden (geen verbinding).
9	GND	Grondaansluiting voor het apparaat.
10	NC	Niet intern verbonden (geen verbinding).
11	Nc (wdi*)	Watchdog -ingang (WDI), gebruikt om de microprocessor te bewaken activiteit.
12	NC	Niet intern verbonden (geen verbinding).
13	NC	Niet intern verbonden (geen verbinding).
14	Nc (wdo*)	Watchdog -uitvoer (WDO), geeft een time -out van de waakhond aan evenement.
15	Reset*	Actieve lage reset output, gebruikt om de Microprocessor.
16	Resetten	Actieve high reset output, gebruikt om de Microprocessor.

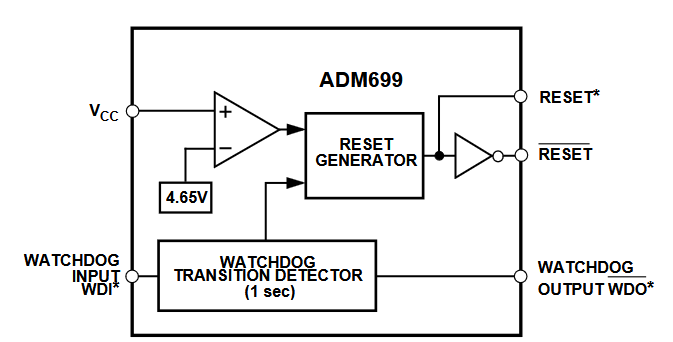

ADM699AR Functioneel blokdiagram

Het functionele blokdiagram van de ADM699AR toont zijn interne structuur en werking als een toezichthoudende circuit.In de kern is de resetgenerator verantwoordelijk voor het produceren van de benodigde reset-signalen (reset en reset*), waardoor betrouwbare microprocessorbewerking wordt gewaarborgd tijdens power-up-, power-down- of spanningsschommelingen.De geïntegreerde comparator bewaakt de VCC-voeding en activeert een reset wanneer de spanning onder de precieze 4,65V-drempel daalt, waardoor systeeminstabiliteit tijdens "Brown-out" -omstandigheden wordt voorkomen.

Bovendien bewaakt de waakhondovergangsdetector de activiteit van de microprocessor via de WDI (waakhondinvoer) pin.Als er binnen de time-outperiode van 1 seconden geen overgangen op de WDI-lijn plaatsvindt, duidt dit op de resetgenerator om een ​​reset te laten doen.Dit mechanisme zorgt ervoor dat het systeem kan herstellen van software hangt of crasht.Het diagram benadrukt ook de WDO* (waakhonduitgang), die een uitgangssignaal biedt om Watchdog -evenementen aan te geven, de diagnostiek en betrouwbaarheid van het systeem verder te verbeteren.

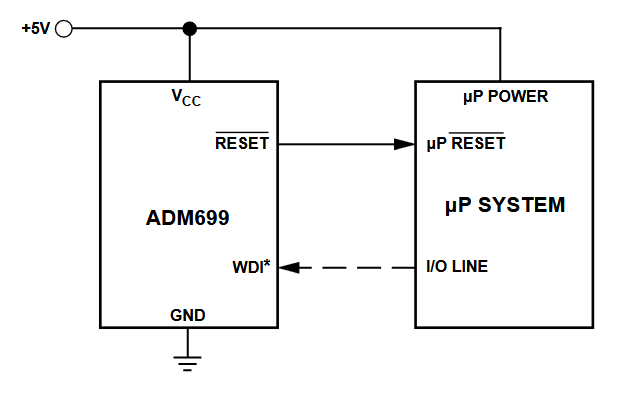

ADM699AR Application Circuit Diagram

Het applicatiecircuitdiagram van de ADM699AR illustreert zijn functie als een toezichtapparaat voor microprocessor.Het circuit verbindt de VCC -voeding (+5V) met de ADM699AR om de voedingsspanning van het systeem te controleren.De resetuitgang van de ADM699AR is gekoppeld aan de resetlijn van het microprocessorsysteem.Deze verbinding zorgt ervoor dat de microprocessor een goed resetsignaal ontvangt tijdens power-up, power-down of wanneer de voedingsspanning onder een veilige drempel daalt, waardoor het systeem wordt beschermd tegen grillig gedrag.

Bovendien verbindt de WDI -pin (waakhondinvoer) verbinding met de I/O -lijn van de microprocessor.Met deze installatie kunnen de ADM699AR de activiteit van de microprocessor controleren.Als de microprocessor de I/O -lijn niet in de time -outperiode van de vooraf ingestelde waakhondschakelt, beweert de ADM699Ar een resetsignaal, waardoor het systeem wordt beveiligd tegen storingen veroorzaakt door softwarefouten of crashes.Deze configuratie zorgt voor een betrouwbare werking en voorkomt dat systeemfout onder abnormale omstandigheden.

ADM699ar -functies

• Superior upgrade voor max699 - De ADM699AR dient als een superieur alternatief voor de MAX699 en biedt verbeterde functies zoals extra waakhondoutput en verbeterde betrouwbaarheid voor kritieke toepassingen.

• Gegarandeerde reset bewering met VCC = 1 V - Met een gegarandeerde reset -bewering tot een VCC van 1 V, zorgt de ADM699AR voor systeembetrouwbaarheid, zelfs onder ernstige vermogensomstandigheden, waardoor gevoelige microprocessors worden beschermd.

• Laag 0,6 ma leveringsstroom - Het efficiënte ontwerp van de ADM699AR werkt op een lage voedingsstroom van slechts 0,6 mA, waardoor het een ideale keuze is voor vermogensgevoelige toepassingen zonder in gevaar te brengen.

• Precisie 4.65 V spanningsmonitor - De precieze 4,65 V -spanningsmonitoring zorgt voor een nauwkeurige detectie van onderspanningscondities, waardoor snelle corrigerende acties mogelijk zijn om de systeemstabiliteit te behouden.

• Power ok/reset time vertraging -De ADM699AR biedt een ingebouwde reset-tijdsvertraging van ongeveer 280 ms, waardoor systemen kunnen stabiliseren tijdens power-up of herstelfasen.

• Waakhond timer - Geïntegreerd met een waakhondtimer van 1 seconden, zorgt de ADM699AR voor continue systeembewerking door de activiteit van de microprocessor te bewaken en potentiële fouten aan te pakken.

• Minimale componententelling - De ADM699AR vereenvoudigt het circuitontwerp door externe componentenvereisten te minimaliseren, waardoor zowel ruimte als kosten in complexe systemen worden bespaard.

• Prestaties gespecificeerd boven temperatuur - Ontworpen voor betrouwbare werking over een breed temperatuurbereik, de ADM699AR handhaaft consistente prestaties in diverse omgevingen, waardoor geschiktheid voor industriële en automobieltoepassingen zorgt.

ADM699AR -specificaties

Productkenmerk	Waarde
Fabrikant	Analog Devices, Inc.
Spanning - drempel	4.65V
Type	Eenvoudige reset/power-on reset
Leverancierapparaatpakket	16-zow
Pakket / kast	16-soic (0.295 ", 7,50 mm breed)
Pakket	Buis
Uitvoer	Push-pull, push-pull
Bedrijfstemperatuur	-40 ° C ~ 85 ° C (TA)
Aantal bewaakte spanningen	1
Reset time -out	140ms minimaal
Reset	Actief hoog/actief laag
Montagetype	Oppervlaktemontage
Base Productnummer	Adm699

ADM699AR -toepassingen

• Microprocessorsystemen - De ADM699AR zorgt voor een betrouwbare werking in microprocessorsystemen door de voeding te bewaken en een resetsignaal te bieden tijdens onderspanning of stroominstabiliteit.De waakhondtimer zorgt verder voor systeemintegriteit door microprocessor -storingen te detecteren en aan te pakken.

• Computers - In computersystemen biedt de ADM699Ar essentiële monitoring van de voeding en reset functionaliteit.Het beschermt tegen onverwachte sluitingen of operationele fouten veroorzaakt door lage spanning of systeeminactiviteit, waardoor de algehele betrouwbaarheid wordt verbeterd.

• Controllers - Voor industriële en geautomatiseerde controllers biedt de ADM699AR robuuste monitoringmogelijkheden.Het handhaaft de systeemprestaties door de controller onmiddellijk te resetten in het geval van stroomschommelingen of waakhond timer vervalt, waardoor downtime wordt voorkomen.

• Intelligente instrumenten - De ADM699AR verbetert intelligente instrumenten door te zorgen voor stabiele stroomtoevoerbewaking.Het lage stroomverbruik en precisie -resetfuncties zorgen voor consistente functionaliteit in kritieke bewerkingen.

• Auto -systemen - In autotoepassingen ondersteunt de ADM699AR kritische microprocessorfuncties door het vermogen te bewaken en fouten aan te pakken.De laagspanningsresetmogelijkheden zorgen voor veiligheid en systeemintegriteit onder verschillende omstandigheden.

• Kritische microprocessor -stroommonitoring - De ADM699AR blinkt uit in kritieke stroombewakingstaken door nauwkeurige resetbesturing en waakhondtiming te bieden.Het zorgt ervoor dat systemen soepel werken en efficiënt herstellen van stroomgerelateerde verstoringen.

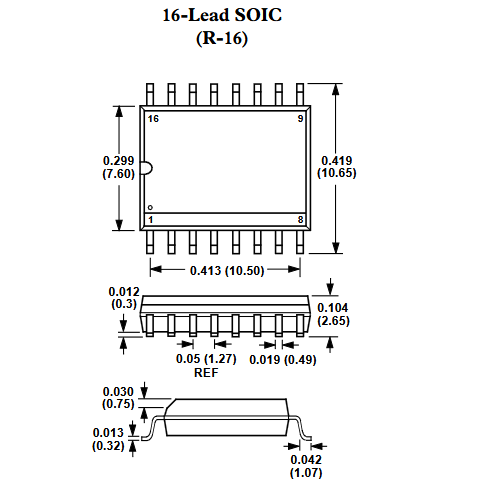

ADM699Ar -afmetingen

Het overzichtsdimensiediagram van de ADM699AR illustreert de fysieke afmetingen van zijn 16-lead soic (R-16) -pakket, waardoor het gemakkelijk te integreren is in PCB-ontwerpen.Het pakket heeft een totale lengte van 0,413 inch (10,50 mm) en een breedte van 0,299 inch (7,60 mm).De totale hoogte, inclusief de kabels, is 0,104 inch (2,65 mm).

De kabels zijn op afstand van 0,05 inch (1,27 mm) en zorgen voor compatibiliteit met standaard PCB -voetafdrukken.De looddikte is 0,013 inch (0,32 mm), terwijl de lood tip-to-tip spanwijdte 0,042 inch (1,07 mm) is.Dit compacte ontwerp zorgt voor een efficiënt gebruik van PCB -ruimte en biedt voldoende mechanische stabiliteit.

Conclusie

De ADM699AR is een eenvoudige en effectieve oplossing om uw elektronische systemen betrouwbaar te houden.De functies, zoals stroommonitoring, waakhondfunctie en een laag stroomverbruik, maken het ideaal voor veel applicaties.De kleine maat en eenvoudige integratie zorgen voor een soepele werking in elk ontwerp.Als u op zoek bent naar een betrouwbaar en efficiënt supervisiecircuit, is de ADM699AR de perfecte keuze.Bestel nu en breng uw projecten naar het volgende niveau!
