ADM5170AP LINE DRIVER Guide: Functies, Pinout, Applications en RS-232/RS-423 Signaalconversie

Deze handleiding draait helemaal om de ADM5170AP, een speciale chip die helpt bij het verzenden van signalen in digitale communicatiesystemen.Het richt zich op hoe deze chip basislogica-signalen (zoals TTL of CMO's) nodig heeft en omzet ze in sterkere RS-232- of RS-423-signalen voor een betere transmissie.Het legt ook uit hoe de ADM5170AP u in staat stelt de uitgangsmodus te selecteren, de signaalsnelheid aan te passen en efficiënt te gebruiken.Het benadrukt hoe deze chip het gemakkelijker maakt om verbinding te maken en gegevens duidelijk en betrouwbaar over langere afstanden te verzenden.

Catalogus

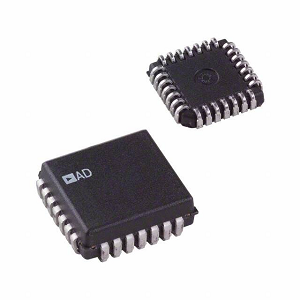

ADM5170AP -overzicht

De ADM5170AP is een veelzijdige octale lijndriver op maat gemaakt voor digitale communicatiesystemen, waarbij gegevenssnelheden tot 116 kb/s worden behandeld.Het is uniek ontworpen om TTL- of CMOS-ingangen te accepteren, die vervolgens worden omgekeerd en vertaald in RS-232E- of RS-423A-signaalniveaus.Deze flexibiliteit wordt bepaald door de modus Selecteer invoer MS+ en MS–;Instelt beide op GND-initieert RS-423-bewerking, terwijl het verbinden van MS+ met VDD en MS– met VSS RS-232-bewerking mogelijk maakt.De output -leefsnelheid kan fijn worden aangepast van 10 V/µs tot 2,2 V/µs door een externe weerstand tussen de Slew Strate Rate (SRA) -pen en GND aan te sluiten, waardoor verschillende kabellengtes en -typen worden aangeboden.Het apparaat beschikt ook over uitgangen die kunnen worden uitgeschakeld met behulp van de EN (inschakelen invoer) pin, waardoor het delen van een gemeenschappelijke uitvoerlijn kan worden gedeeld die de flexibiliteit en efficiëntie van systeemontwerp verbetert.De ADM5170AP integreert Low Power CMOS-technologie, output kortsluitbescherming en TTL/CMOS-compatibele ingangen, waardoor het een ideale keuze is voor high-speed modems, computer I/O-poorten en vertaaltoepassingen op het logische niveau.

Als u overweegt uw systemen te upgraden of uw productlijn uit te breiden, is de ADM5170AP een slimme keuze.Neem vandaag nog contact met ons op om uw bulkorder te plaatsen en ervoor te zorgen dat uw inventaris voldoet aan de vraag met deze krachtige component.

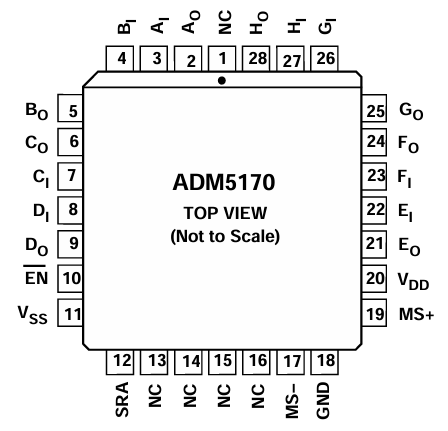

ADM5170AP PIN -configuratie

Mnemonisch	Functie
VDD	Voedingsinvoer, +10 V ± 10%.
VSs	Voedingsinvoer, –10 V ± 10%.
GND	Grondspeld.Moet worden verbonden met 0 V.
AI ...HI	Digitale invoer voor stuurprogramma's A tot H.
AO ...HO	RS-232/RS-423 Uitgang van stuurprogramma's A tot H.
Eng	Schakel pin in.Indien hoog, zijn alle uitgangen op 3 vermeld.
MS+, MS–	Modus selecteer invoer.Gebruikt om het uitgangsniveau te regelen schommel.Met MS+ & MS-verbonden met GND worden RS-423A-uitgangsniveaus geselecteerd.Met MS+ verbonden met VDD En MS– verbonden met VSs, RS-232 Uitgangsniveaus worden ontwikkeld.
SRA	Slew -snelheid Pas de invoer aan.Een externe weerstand (2 kΩ tot 10 kΩ) verbonden tussen deze pin en GND wordt gebruikt om de uitgang te regelen Snelheid (10 V/µs tot 2,2 V/µs).

ADM5170AP CAD -modellen

ADM5170AP -symbool

ADM5170AP voetafdruk

ADM5170AP 3D -model

ADM5170AP -functies

• Acht stuurprogramma's met één einde: De ADM5170AP bevat acht onafhankelijke lijnstuurprogramma's in één pakket, waardoor meerdere kanalen van gegevensoverdracht tegelijkertijd mogelijk zijn.Deze functie is handig voor complexe digitale communicatiesystemen die meerdere signaaluitgangen vereisen

• Normen van normen: Dit apparaat voldoet aan EIA RS-232E, RS-423A en CCITT V.10/X.26-normen, zodat het soepel kan werken binnen een reeks digitale communicatiekaders en is compatibel met internationale communicatieprotocollen.

• Programmeerbare slapsnelheid: U kunt de output -slawsnelheid aanpassen van 10 V/µs tot 2,2 V/µs door een externe weerstand tussen de SLEW -snelheidsinstelling (SRA) -pen en aarde aan te sluiten.Deze instelbaarheid zorgt voor het afsluiten van signaalintegriteit volgens de kenmerken van de verbindingskabel, waardoor signaalreflecties en transmissiefouten worden verminderd.

• Breed voedingsspanningsbereik : De ADM5170AP werkt met een voedingsspanningsbereik van 9 V tot 15 V voor VDD en van –9 V tot –15 V voor VSS.Dit brede bereik biedt plaats aan verschillende voedingen, waardoor de flexibiliteit van het apparaat in verschillende systeemconfiguraties wordt verbeterd.

• Low Power CMOS -technologie: Gebouwd met Low Power CMOS -technologie, vermindert de ADM5170AP het stroomverbruik tot 40 MW wanneer het wordt uitgeschakeld.Deze functie is belangrijk voor energiebesparing in systemen die lange operationele uren en duurzaamheid vereisen.

• 3-staten uitgangen: De uitvoerpennen van de ADM5170AP kunnen worden uitgeschakeld met behulp van de EN (inschakelen invoer) pin.Deze functionaliteit zorgt voor het delen van gemeenschappelijke communicatielijnen en voorkomt signaalinterferentie, waardoor het ideaal is voor systemen waarbij meerdere stuurprogramma's outputpaden delen.

• TTL/CMOS -compatibele ingangen: De Line Driver accepteert zowel TTL- als CMOS -invoerniveaus en biedt veelzijdigheid bij het interface met verschillende logische families.Deze functie vereenvoudigt het ontwerpproces door de noodzaak te elimineren van extra niveauverschuivingshardware.

• Bescherming van de uitgangskorting: Het omvat ingebouwde bescherming tegen uitgangshorts, wat de betrouwbaarheid en duurzaamheid van het apparaat verbetert door schade te voorkomen als gevolg van onbedoelde kort circuits tijdens de werking.

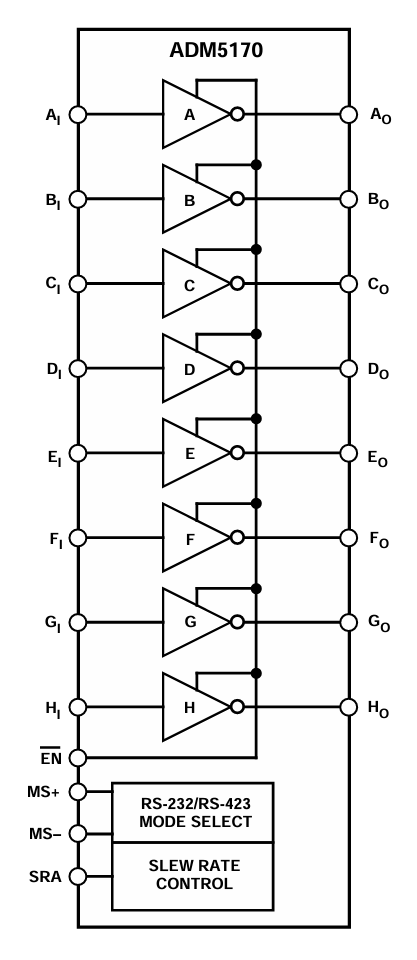

ADM5170AP -blokdiagram

De blokdiagram van de ADM5170AP Illustreert de functie als een octale lijnstuurprogramma, waarbij acht invoer-output signaalkanalen worden behandeld met het label A tot H. Elke signaalingang (AI tot HI) gaat door een toegewijde inverting-lijnstuurprogramma, die converteert TTL/CMOS Invoersignalen in de juiste uitvoerniveaus van de lijnstuurprogramma's (AO naar HO).Deze uitgangen kunnen werken onder RS-232- of RS-423-normen, afhankelijk van de modus die is geselecteerd via de MS+ en MS-PIN's.De Modus selecteren Blokkeer onderaan de diagramschakelaars tussen RS-232 en RS-423 signaleringsniveaus.

Bovendien toont het diagram een Slew Rate Control Pin (SRA), waardoor de overgangssnelheid van de uitgangssignalen kan worden aangepast.Dit helpt bij het beheren van signaalintegriteit en elektromagnetische interferentie (EMI), met name over langere transmissielijnen.De Eng Pin is een inschakelingscontrole die alle stuurprogramma's tegelijkertijd activeert of uitschakelt.Over het algemeen is de ADM5170AP een veelzijdige lijnbestuurder IC die wordt gebruikt in digitale communicatiesystemen, ontworpen om meerdere normen te ondersteunen en een betrouwbare signaaloverdracht te garanderen over seriële datalinks.

ADM5170AP -specificaties

Type	Parameter
Fabrikant	Analog Devices Inc.
Verpakking	Buis
Onderdeelstatus	Verouderd
Type	Bestuurder
Protocol	RS232, RS423
Aantal stuurprogramma's/ontvangers	8/0
Gegevenssnelheid	116 kbps
Spanning - levering	9v ~ 15V
Bedrijfstemperatuur	-40 ° C ~ 85 ° C
Montagetype	Oppervlaktemontage
Pakket / kast	28-LCC (J-Lead)
Leverancierapparaatpakket	28-PLCC (11.51x11.51)
Base Productnummer	ADM5170

ADM5170AP -uitvoermodus Programmering

De ADM5170AP -chip heeft twee uitvoermodi waarmee het met verschillende spanningsnormen kan werken voor het verzenden van signalen.Deze modi zijn:

1. Lage uitvoermodus: Deze modus volgt de RS-423A-standaard, die wordt gebruikt voor eenvoudige, point-to-point communicatie.Om deze modus te gebruiken, sluit u de modus aan, selecteert u pinnen, met het label MS+ en MS–, rechtstreeks op de grond (GND).Deze opstelling houdt de spanningsniveaus lager en meer gecontroleerd, wat goed is om interferentie te voorkomen wanneer lijnen dicht bij elkaar zijn.

2. Hoge uitvoermodus: Deze modus komt overeen met de RS-232-standaard en is geschikt voor scenario's waarbij kabels lang zijn of het signaal ver moet reizen, omdat het sterkere en hogere spanningssignalen mogelijk maakt.Om deze modus te activeren, verbindt u MS+ met de positieve voeding (VDD) en MS– met de negatieve voeding (VSS).Dit maakt de uitgang sterker, waardoor het signaal duidelijk blijft over langere afstanden.

Invoer				Uitgangen
MS+	MEVROUW-	Eng	Gegevens
GND	GND	0	0	5 V tot 6 V (RS-423)
GND	GND	0	1	–5 V tot –6 V (RS-423)
VDD	VSs	0	0	(VDD-3 V) (RS-232) ¹
VDD	VSs	0	1	(VSS + 3 V) (RS-232) ¹
X	X	1	X	Hoog z

ADM5170AP -toepassingen

High-speed communicatiesystemen

De ADM5170AP is ideaal geschikt voor snelle communicatiesystemen vanwege de capaciteit om gegevenssnelheden tot 116 kb/s te verwerken.Dit maakt het perfect voor toepassingen die een snelle en betrouwbare gegevensoverdracht via netwerken vereisen.

Computer I/O -poorten en randapparatuur

Dit lijnstuurprogramma wordt veelvuldig gebruikt bij het interface van computerinvoer/uitvoerpoorten en randapparatuur.De compatibiliteit met TTL/CMOS-niveaus en RS-232E/RS-423A-normen zorgt ervoor dat het naadloos kan worden geïntegreerd met een breed scala aan computerhardware, het verbeteren van de connectiviteit en gegevensstroom tussen apparaten.

High-speed modems

Gezien de hoge gegevenssnelheidsafhandeling en het verstelbare slawnelheid, is de ADM5170AP een uitstekende keuze voor high-speed modemtoepassingen.Het helpt bij het effectief moduleren en demoduleren van gegevenssignalen, waardoor duidelijke en consistente internetconnectiviteit wordt gewaarborgd.

Printers

In printers helpt de ADM5170AP bij de betrouwbare overdracht van gegevens tussen de computer en de printer.Het vermogen om gegevens effectief over langere afstanden zonder verlies te verzenden, zorgt voor hoogwaardige, snelle afdrukbewerkingen.

Logica -niveau vertaling

Het apparaat speelt ook een rol in de vertaling van het logische niveau, het omzetten van TTL- of CMOS-ingangsniveaus in RS-232E of RS-423A-uitgangsniveaus.Deze functie is goed in systemen waar apparaten op verschillende logische niveaus werken, waardoor compatibiliteit en effectieve communicatie over verschillende elektronische componenten worden gewaarborgd.

ADM5170AP vergelijkbare onderdelen

• ADM560JRSZ

• ADM5170JP-reel

• ADM560JRS

ADM5170AP Voordelen

Dubbele protocolondersteuning met modus selecteren

De ADM5170AP maakt het mogelijk om te selecteren tussen RS-232E en RS-423A-uitvoerstandaarden met behulp van modus Selecteer ingangen (MS+ en MS–).Deze dubbele compatibiliteit biedt flexibiliteit in applicatieontwerp, waarbij verschillende communicatie -eisen worden aangeboden zonder extra componenten.

Acht onafhankelijke stuurprogramma's

De ADM5170AP integreert acht stuurprogramma's met één eindlijn in één pakket en minimaliseert de behoefte aan meerdere chips, bespaar ruimte en vermindert de complexiteit in systeemontwerp.Deze integratie is gunstig in omgevingen met beperkt PCB -onroerend goed.

Breed voedingsspanningsbereik

De mogelijkheid van het apparaat om te werken over een breed voedingsspanningsbereik (9 V tot 15 V voor VDD, en –9 V tot –15 V voor VSS) maakt het aanpasbaar aan verschillende vermogensomgevingen, waardoor het nut ervan in diverse operationele instellingen wordt verbeterd.

Laag stroomverbruik

Met Low Power CMOS -technologie verbruikt de ADM5170AP minder stroom, vooral wanneer het wordt uitgeschakeld (slechts 40 MW).Deze energie-efficiëntie maakt het geschikt voor toepassingen waar stroombehoud nodig is, zoals apparaten op batterijen.

TTL/CMOS -compatibele ingangen

De compatibiliteit met standaard TTL- en CMOS-logische niveaus zorgt ervoor dat de ADM5170AP naadloos kan communiceren met een breed scala aan digitale systemen, waardoor de behoefte aan niveau-veranderende hardware wordt geëlimineerd en het systeemontwerp wordt vereenvoudigd.

Bescherming van de uitgangskorting

Met ingebouwde bescherming tegen outputshorts biedt de ADM5170AP een verbeterde duurzaamheid en betrouwbaarheid, waarbij het apparaat en het systeem worden beschermd tegen schade veroorzaakt door toevallige korte circuits tijdens de werking.

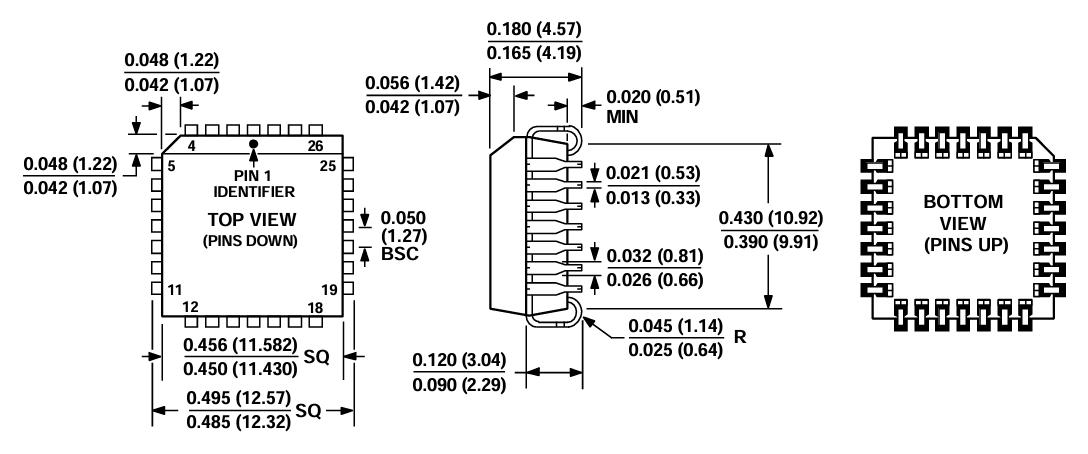

ADM5170AP -verpakkingsafmetingen

Pakketafmetingen

Parameter	Dimensie (mm)
Lichaamsbreedte (min - max)	12.32 - 12.57
Lichaamslengte (min - max)	11.43 - 11.58
Lichaamshoogte (min - max)	9.91 - 10.92
Lead Span (Min - Max)	4.19 - 4.57
Lead Pitch (typisch)	1.27
Leaddikte (min - max)	0,33 - 0,53
Loodbreedte (min - max)	0,64 - 1,14
Afstandshoogte (min)	0,51
Loodschouderbreedte (min - max)	1.07 - 1.42
Hoekradius (r) (min - max)	0,64 - 1,14

Pakketoverzicht

ADM5170AP -fabrikant

De ADM5170AP wordt vervaardigd door Analog Devices Inc. (ADI), een wereldwijd erkende leider in het ontwerp en de productie van high-performance analoge, gemengde signaal- en digitale signaalverwerking (DSP) geïntegreerde circuits.Opgericht in 1965 en met hoofdkantoor in Wilmington, Massachusetts, staat ADI bekend om het leveren van geavanceerde halfgeleideroplossingen die toepassingen bedienen in verschillende industrieën zoals communicatie, industriële automatisering, autosystemen en consumentenelektronica.De reputatie van ADI voor betrouwbaarheid en innovatie wordt weerspiegeld in componenten zoals de ADM5170AP, die de focus van het bedrijf op signaalintegriteit, laag stroomverbruik en systeemflexibiliteit toont.Analoge apparaten zorgen ervoor dat elk product, inclusief de ADM5170AP, voldoet aan strikte kwaliteits- en prestatienormen voor moderne elektronische systemen.

Conclusie

De ADM5170AP biedt een goed afgeronde oplossing voor digitale communicatietoepassingen die robuuste signaalconversie en protocolflexibiliteit eisen.Met ondersteuning voor RS-232E- en RS-423A-normen, acht onafhankelijke driverkanalen en functies zoals programmeerbare slawsnelheid en uitvoercontrole, vereenvoudigt het ontwerpintegratie over een breed scala aan systemen.De compatibiliteit met TTL/CMOS-ingangen, lage vermogensbewerking en ingebouwde kortsluitbeveiliging verbeteren verder het nut in vermogensgevoelige en ruimtebeperkte omgevingen.Gesteund door de reputatie van analoge apparaten voor kwaliteit en innovatie, is de ADM5170AP een solide keuze voor degenen die betrouwbare prestaties zoeken in seriële communicatietoepassingen.
