Een gids voor de ADS1115: Compact en low-power 16-bit ADC

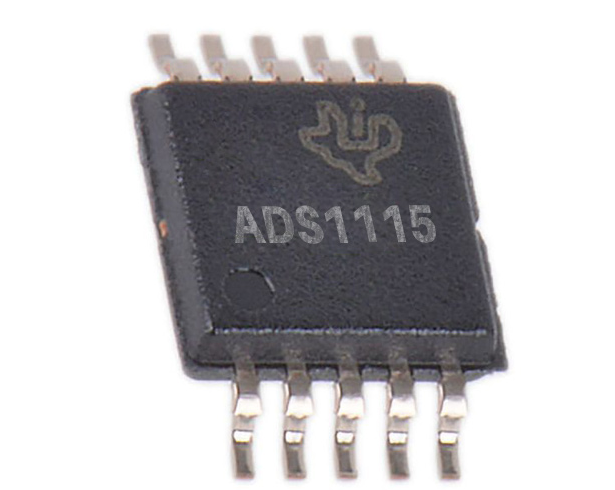

De ADS1115 IC door Texas Instruments Definieert precisie en aanpassingsvermogen in de wereld van analoog-naar-digitale conversie.Met zijn 16-bit ADC, programmeerbare versterkingsversterker (PGA) en geavanceerde comparatorfunctionaliteit, overtreft dit compacte apparaat de beperkingen van ingebouwde ADC's in microcontrollers zoals Arduino en ESP8266.Ideaal voor toepassingen die uitzonderlijke nauwkeurigheid vereisen, zoals omgevingsmonitoring, biomedische apparaten en batterijbeheer, overbrugt de ADS1115 naadloos de kloof tussen analoge signalen en digitale verwerking.In dit artikel verkennen we de PIN -configuratie, functies, werkprincipes en veelzijdige toepassingen van de ADS1115, waardoor het licht werpt op hoe het data -acquisitiesystemen verhoogt en projectontwerpen vereenvoudigt.Duik in om te ontdekken hoe deze veelzijdige ADC de precisie en betrouwbaarheid in een breed spectrum van industrieën verbetert.

Catalogus

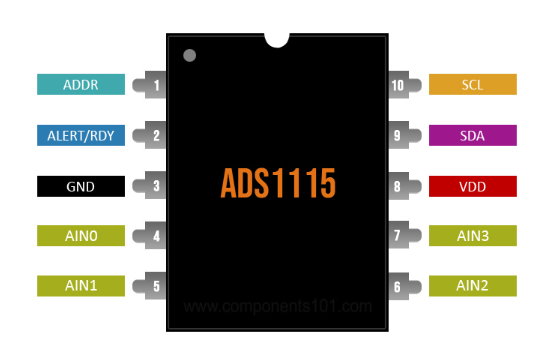

Pinout -configuratie

Speldnaam	PIN BESCHRIJVING
Addr	I2C Adres Select (Slave)
Alert/rdy	Digitale comparator output of conversie gereed
GND	Grond
AIN0	Differentiaal kanaal 1: Input met één end end kanaal 1 of Negatieve invoer
AIN1	Differentiaal kanaal 1: invoer met één end end kanaal 2 of Negatieve invoer
AIN2	Differentiaal kanaal 2: Channel 3-invoer met één einde of Positieve invoer
AIN3	Differentiaal kanaal 2: Channel 4-invoer met één einde of Negatieve invoer
VDD	Voeding: 2.0V tot 5,5 V
SDA	Seriële gegevens: verzendt en ontvangt gegevens (gebruikt voor I2C mededeling)
SCL	Seriële klokinvoer: klokken gegevens over SDA (gebruikt voor I2C mededeling)

Functies en specificaties

Functie	Specificatie
Bedrijfstemperatuurbereik	–40 ° C tot +125 ° C
Leveringsbereik	2.0 V tot 5,5 V (minimale AVDD: 2V, maximale ingangsspanning: 5.5V)
Laagstroomverbruik	150 μA (in continu-conversie-modus)
Interface	I2C (vier pin-selecteerbare adressen)
Comparator	Programmeerbaar
Invoer	Vier ingangen met één einde of twee differentiële ingangen
Setteringstijd	Singlecycle
Gegevenssnelheid	Programmeerbare, 8 SPS tot 860 SPS
Oscillator	Intern

Gelijkwaardige modellen

Bij het overwegen van alternatieven binnen dezelfde productfamilie, presenteren verschillende opties zich:

• ADS1113

• ADS1114

• ADS1013

• ADS1014

• ADS1015

In de wereld van analoog-naar-digitale conversie vallen een paar opmerkelijke IC's op:

• ADC0804: Dit apparaat wordt geleverd in een DIP-20-pakket en biedt een 8-bit resolutie voor analoog-naar-digitale conversie.

• ADC0808: Verpakt in DIP-28, deze 8-bit A/D-converter heeft een 8-kanaals multiplexer, die de veelzijdigheid verbetert.

• ADC0809: Vergelijkbaar met de ADC0808, is dit apparaat ook een 8-bit A/D-converter met een 8-kanaals multiplexer, gepresenteerd in een DIP-28-pakket.

Bovendien omvat het landschap van ADC's een verscheidenheid aan andere opmerkelijke opties:

• HI7190IP

• MC1408

• ICL7135

• Max186

• MCP3201

• MCP3008

• MCP3202

Werkprincipe van de ADS1115 IC

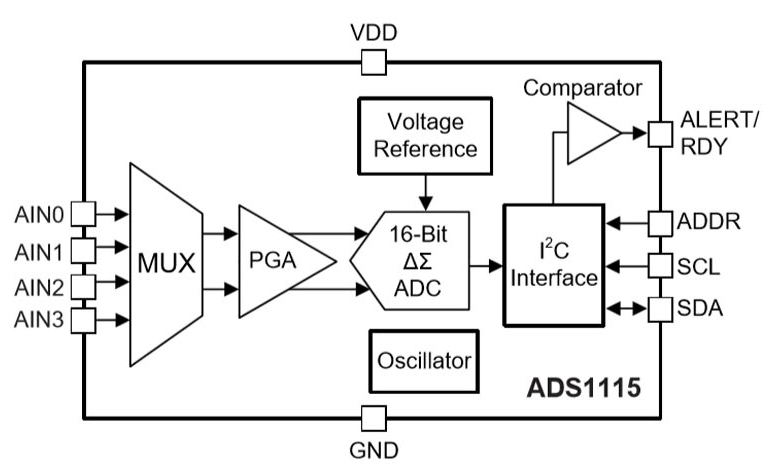

De ADS1115 Werkt door vier analoge ingangen te verwerken (A0, A1, A2, A3), die via een multiplexer worden geleid naar de programmeerbare versterkingsversterker (PGA).Met deze architectuur kan de analoog-naar-digitale converter (ADC) een breed ingangsbereik verwerken, overspannen van ± 256 mV tot ± 6,144 V. Zodra het signaal is geamplificeerd, ondergaat het de conversie in een 16-bits digitaal formaat, dat vervolgens isverzonden via de I2C -interface met behulp van de SDA-, SCL- en ADDR -pennen.

Multiplexing en signaalversterking

De multiplexer is basic voor de werking van de ADS1115, omdat deze beslist welke analoge input op elk willekeurig moment wordt verwerkt.Door elke invoer opeenvolgend te selecteren, beheert de ADS1115 efficiënt meerdere signalen zonder dat er extra componenten nodig zijn.Deze functie is vooral voordelig in scenario's waar zowel ruimte als budget beperkt zijn.Bovendien verbetert de programmeerbare versterkingsversterker de flexibiliteit van de ADS1115, waardoor u in staat kunt zijn om versterkingsinstellingen aan te passen op basis van de unieke attributen van de invoersignalen.Dergelijk aanpassingsvermogen bevordert de nauwkeurigheid in toepassingen met fluctuerende signaalniveaus, zodat de ADC binnen zijn optimale operationele bereik blijft.

Conversieproces en digitale uitvoer

Het conversieproces van de ADS1115 is zorgvuldig ontworpen om een ​​hoge precisie te bereiken.Met een 16-bit resolutie kan het 65.536 discrete waarden vertegenwoordigen, waardoor subtiele onderscheidingen tussen invoerniveaus mogelijk zijn.Deze granulariteit is voornamelijk opmerkelijk in de verwerving van sensorgegevens, waarbij zelfs kleine variaties in het ingangssignaal aanzienlijk belang kunnen zijn.De digitale uitvoer, gecommuniceerd via de I2C -interface, vereenvoudigt de integratie met microcontrollers en andere digitale apparaten.Het I2C -protocol, erkend vanwege zijn rechtlijnigheid en efficiëntie, maakt meerdere apparaten mogelijk om dezelfde communicatielijnen te delen, waardoor de algehele systeemarchitectuur wordt verbeterd.

Comparator -functionaliteit

Een opmerkelijk aspect van de ADS1115 is de ingebouwde programmeerbare digitale comparator, die continu de analoge input evalueert tegen een vooraf gedefinieerde referentiespanning.Deze mogelijkheid kan uitvoersignalen activeren voor gereed (RDY) of waarschuwingsstaten, waardoor snelle reacties op schommelingen in het ingangssignaal worden vergemakkelijkt.Dergelijke functionaliteit wordt gebruikt in werkelijke bewakingssystemen, waarbij snelle acties vereist zijn op basis van sensorwaarden.In milieumonitoringtoepassingen kan de comparator bijvoorbeeld een microcontroller op de hoogte stellen wanneer verontreinigende niveaus veilige drempels overtreffen, waardoor tijdige interventies mogelijk worden om gezondheid en veiligheid te beschermen.

Gebruikmakend van de ADS1115 analoog naar digitale converter IC

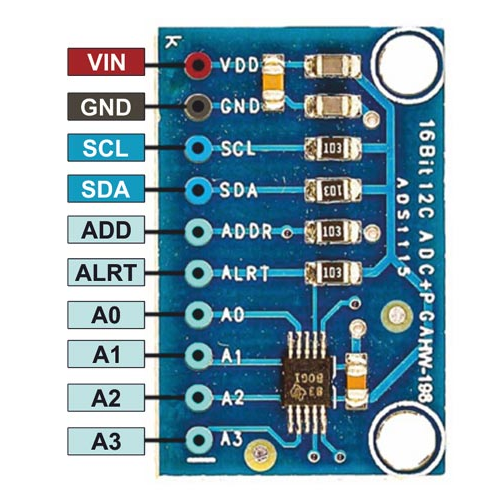

De ADS1115, gepresenteerd op een toegankelijk breakout -bord, biedt een naadloze integratie -ervaring met verschillende platforms, waaronder Arduino, ESP8266 en Raspberry Pi, via zijn I2C -interface.Deze 16-bit precisie-ADC heeft vier multiplex-ingangen, waardoor zowel individuele als differentiële metingen mogelijk worden.Dergelijk aanpassingsvermogen bevordert een gevoel van betrouwbaarheid, vooral bij het gebruik van de gekalibreerde referentie voor verbeterde nauwkeurigheid.

De ADS1115 werkt door analoge signalen om te zetten in digitale gegevens, die microcontrollers gemakkelijk kunnen verwerken.Deze conversie speelt een opmerkelijke rol in toepassingen die precieze metingen vereisen, zoals milieumonitoring en data -acquisitiesystemen.U kunt kiezen tussen enkele en differentiële ingangen en het apparaat afstemmen om aan specifieke meetvereisten te voldoen.Het gebruik van differentiële metingen kan bijvoorbeeld ruis aanzienlijk minimaliseren, een opmerkelijk voordeel in omgevingen met elektrische interferentie.

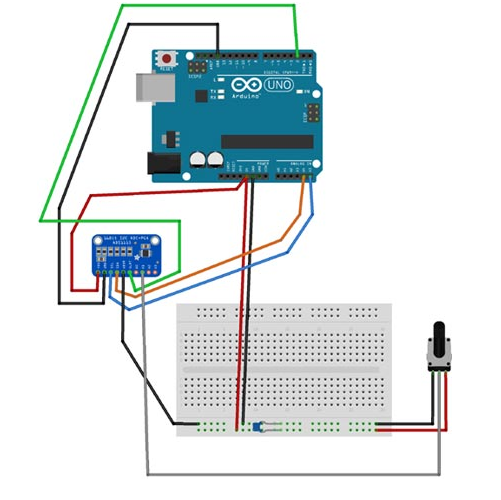

Om verbindingen te vergemakkelijken, wordt de vereiste bedrading tussen het breakout -bord van ADS1115 en een Arduino in de onderstaande tabel uiteengezet:

Arduino Board Pin	ADS1115 PIN	Beschrijving
5V	VDD	Voeding naar advertenties1115
GND	GND	Grondaansluiting
A5	SCL	I2c kloklijn
A4	SDA	I2C -gegevenslijn
GND	Addr	Stelt het I2C -adres in
2	Alrt	Alert/Ready Pin for Interrupt
Wisser van 10k pot.	A1	Analoge ingangskanaal A1

Sluit de uiteinden van de 10K potentiometer aan op 5V en GND.Verbind bovendien een 100NF -condensator tussen 5V en GND.

Gebruik

De ADS1115 heeft een prominente aanwezigheid gevestigd in een breed spectrum van toepassingen, met de nadruk op het aanpassingsvermogen en hoge prestaties.De integratie ervan in consumentenelektronica verbetert niet alleen uw ervaring, maar resoneert ook met de wens tot precisie in data -acquisitie.In draagbare instrumentatie vergemakkelijkt de ADS1115 bijvoorbeeld nauwkeurige metingen die dynamisch zijn voor veldmetingen, waardoor een gevoel van vertrouwen en betrouwbaarheid in gevarieerde omgevingen wordt bevorderd.

Consumentenelektronica

Binnen de sector van de consumentenelektronica wordt de ADS1115 vaak gebruikt in apparaten die een analoog tot digitale conversie met hoge resolutie eisen.Dit omvat audioapparatuur, waar geluidskwaliteit van het grootste belang is.Het vermogen van het apparaat om subtiele variaties in signaal te detecteren, kan audiotideliteit aanzienlijk verhogen, een factor die diep met u resoneert.U kunt vaak hun tevredenheid uiten en merkt op dat systemen die zijn uitgerust met de ADS1115 een duidelijkheid en geluiddiepte oplevert die hun luisterervaring diepgaand verbetert.

Draagbare instrumentatie

De betekenis van de ADS1115 in draagbare instrumentatie is opmerkelijk.Het lage stroomverbruik maakt het ideaal voor op batterijen werkende apparaten, waarbij de efficiëntie aanzienlijke waarde heeft.Bij het omgevingsmonitoringstools biedt de ADS1115 bijvoorbeeld nauwkeurige metingen van temperatuur en vochtigheid, die worden gebruikt voor onderzoek en gegevensverzameling.U kunt vaak opmerken dat de betrouwbaarheid van gegevens van deze instrumenten de integriteit van hun bevindingen aanzienlijk beïnvloedt, wat de emotionele investeringen in nauwkeurige onderzoeksresultaten benadrukt.

Temperatuurmeetsystemen

Temperatuurmeetsystemen krijgen aanzienlijke voordelen van de precisie aangeboden door de ADS1115.In toepassingen die industriële processen zijn voor thuisautomatisering, is het handhaven van nauwkeurige temperatuurmetingen een must.De opname van de ADS1115 maakt huidige monitoring mogelijk, die tijdige interventies in procescontrole kan veroorzaken.Observaties geven aan dat systemen die deze component gebruiken minder schommelingen ervaren, waardoor een stabiele operationele omgeving wordt bevorderd die bijdraagt ​​aan gemoedsrust voor u.

Batterijspanning en stroombewaking

De ADS1115 blijkt grotendeels gunstig te zijn in toepassingen gericht op batterijspanning en huidige monitoring.Het vermogen om precieze metingen te leveren helpt bij het optimaliseren van de batterijprestaties en het verlengen van de levensduur.U kunt opmerken dat batterijbeheersystemen met de ADS1115 een effectieve tracking van ladingsniveaus en ontladingssnelheden mogelijk maken.Deze mogelijkheid verbetert de besluitvorming met betrekking tot het gebruik en onderhoud van batterijen, wat uiteindelijk leidt tot een duurzamere benadering van energiebeheer.

Fabrieksautomatisering en procescontrole

In fabrieksautomatisering en procescontrole speelt de ADS1115 een basisrol in data -acquisitiesystemen.De hoge nauwkeurigheid en snelle responstijd maken de huidige monitoring van verschillende parameters mogelijk, die worden gebruikt voor het behouden van operationele efficiëntie.Feedback van u accentueert de waarde van betrouwbare gegevens bij het leiden van procesaanpassingen, die aanzienlijke kostenbesparingen kunnen opleveren en de productiviteit kunnen stimuleren.De emotionele verbinding met efficiëntie en prestaties drijft een toewijding aan om dergelijke betrouwbare technologie te gebruiken.

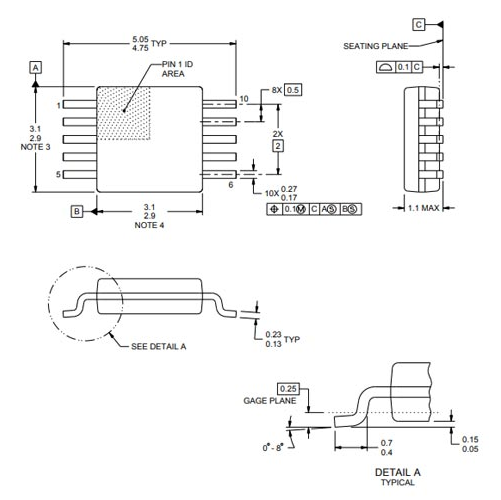

2D Model en Dimensions Layout

Aantekeningen:

• Alle lineaire afmetingen zijn in millimeters.Eventuele afmetingen in Haakjes zijn alleen ter referentie.Dimensionering en tolerantie zijn per ASME Y14.5m.

• Deze tekening kan zonder kennisgeving worden gewijzigd.

• Deze dimensie omvat geen vormflits, uitsteeksels of Gate Burrs.Schimmelflits, uitsteeksels of poortbramen mogen niet meer dan 0,15 mm per kant.

• Deze dimensie omvat geen Interlead Flash.In elkaar grijpen Flash mag niet meer dan 0,25 mm per zijde.

• Referentie: Jedec Registration MO-187, Variatie BA.
