HuisproductenDiscrete Semiconductor ProductsTransistors - FETs, MOSFETs - SingleSTP100N10F7

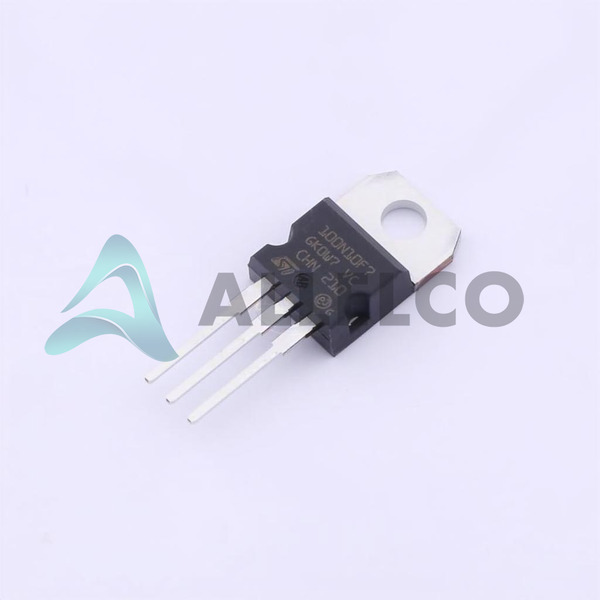

STP100N10F7 Image
STP100N10F7 Image - 1STP100N10F7 Image - 2
Afbeelding kan representatie zijn.
Zie specificaties voor productdetails.
Delen
 Favoriet
EXPRESS -OPTIE
Betaalmethode

STP100N10F7 - STMicroelectronics

Fabrikant Onderdeel nummer
STP100N10F7
Fabrikant
STMicroelectronics
Allelco Onderdeel nummer
32D-STP100N10F7
Garantie
1 jaar Allelco -garantie - Lees meer
Onderdelenbeschrijving
MOSFET N CH 100V 80A TO-220
Pakket
TO-220
Data papier
1.STP100N10F7.pdf ...

PCN -assemblage/oorsprong

New Molding Compound 13/Sep/2019.pdf
RoHs-status
ROHS3 -compatibel
Vergelijken
Onze certificering
Op voorraad: 21187
  • Eenheid prijs: $1.624
  • Subtotaal: $0.00

Wil je een betere prijs?
Toevoegen aan CART en Dien nu RFQ in, we nemen onmiddellijk contact met u op.

Aantal stuks Eenheid prijs Ext.Prijs
1+ $1.624 $1.62
10+ $1.403 $14.03
30+ $1.213 $36.39
100+ $1.071 $107.10
500+ $1.007 $503.50
1000+ $0.979 $979.00
De bovenstaande prijzen omvatten geen belastingen en vrachttarieven, die op de bestelpagina's worden berekend.
EXPRESS -OPTIE
Betaalmethode
Onze certificering

bestek

STP100N10F7 Tech -specificaties
STMicroelectronics - STP100N10F7 Technische specificaties, attributen, parameters en onderdelen met vergelijkbare specificaties als STMicroelectronics - STP100N10F7

Productkenmerk Attribuutwaarde
Fabrikant STMicroelectronics
VGS (th) (Max) @ Id 4.5V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Leverancier Device Pakket TO-220
Serie DeepGATE™, STripFET™ VII
Rds On (Max) @ Id, VGS 8mOhm @ 40A, 10V
Vermogensverlies (Max) 150W (Tc)
Verpakking / doos TO-220-3
Pakket Tube
Productkenmerk Attribuutwaarde
Temperatuur -55°C ~ 175°C (TJ)
montage Type Through Hole
Input Capacitance (Ciss) (Max) @ Vds 4369 pF @ 50 V
Gate Charge (Qg) (Max) @ Vgs 61 nC @ 10 V
FET Type N-Channel
FET Feature -
Aandrijfspanning (Max. Rds Aan, Min. Rds Aan) 10V
Drain naar de Bron Voltage (Vdss) 100 V
Current - Continuous Drain (Id) @ 25 ° C 80A (Tc)
Base Productnummer STP100

Milieu- en exportclassificaties

ATTRIBUUT BESCHRIJVING
RoHs-status ROHS3 -compatibel
Vochtgevoeligheidsniveau (MSL) 1 (Unlimited)
Bereikstatus REACH Unaffected
ECCN EAR99

Onderdelen met vergelijkbare specificaties

De drie delen aan de rechterkant hebben vergelijkbare specificaties als STMicroelectronics STP100N10F7.

Productkenmerk STP100N10F7 STP100NF04 STP100N8F6 STP100N6F7
Onderdeel nummer STP100N10F7 STP100NF04 STP100N8F6 STP100N6F7
Fabrikant STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
VGS (th) (Max) @ Id 4.5V @ 250µA 4V @ 250µA 4V @ 250µA 4V @ 250µA
FET Feature - - - -
Gate Charge (Qg) (Max) @ Vgs 61 nC @ 10 V 150 nC @ 10 V 100 nC @ 10 V 30 nC @ 10 V
Drain naar de Bron Voltage (Vdss) 100 V 40 V 80 V 60 V
Vgs (Max) ±20V ±20V ±20V ±20V
Leverancier Device Pakket TO-220 TO-220 TO-220 TO-220
FET Type N-Channel N-Channel N-Channel N-Channel
Aandrijfspanning (Max. Rds Aan, Min. Rds Aan) 10V 10V 10V 10V
montage Type Through Hole Through Hole Through Hole Through Hole
Temperatuur -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ)
Base Productnummer STP100 STP100 STP100 STP100
Current - Continuous Drain (Id) @ 25 ° C 80A (Tc) 120A (Tc) 100A (Tc) 100A (Tc)
Technologie MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide)
Serie DeepGATE™, STripFET™ VII Automotive, AEC-Q101, STripFET™ II STripFET™ F6 STripFET™ F7
Pakket Tube Tube Tube Tube
Vermogensverlies (Max) 150W (Tc) 300W (Tc) 176W (Tc) 125W (Tc)
Rds On (Max) @ Id, VGS 8mOhm @ 40A, 10V 4.6mOhm @ 50A, 10V 9mOhm @ 50A, 10V 5.6mOhm @ 50A, 10V
Input Capacitance (Ciss) (Max) @ Vds 4369 pF @ 50 V 5100 pF @ 25 V 5955 pF @ 25 V 1980 pF @ 25 V
Verpakking / doos TO-220-3 TO-220-3 TO-220-3 TO-220-3

STP100N10F7 Datasheet PDF

Download STP100N10F7 PDF -datasheets en STMicroelectronics -documentatie voor STP100N10F7 - STMicroelectronics.

Datasheets
STx100N10F7 DataSheet.pdf
PCN -ontwerp/specificatie
Mult Dev Adv Material Notice 8/Apr/2019.pdf
PCN -assemblage/oorsprong
New Molding Compound 13/Sep/2019.pdf
