HuisproductenisolatorenIsolatoren - Gate DriversUCC5320SCDR

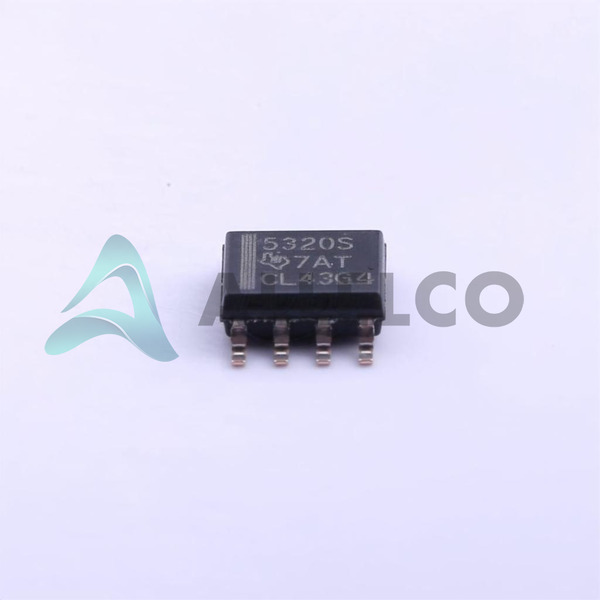

UCC5320SCDR Image
UCC5320SCDR Image - 1UCC5320SCDR Image - 2UCC5320SCDR Image - 3
Afbeelding kan representatie zijn.
Zie specificaties voor productdetails.
Delen
 Favoriet
EXPRESS -OPTIE
Betaalmethode

UCC5320SCDR - Texas Instruments

Fabrikant Onderdeel nummer
UCC5320SCDR
Fabrikant
Texas Instruments
Allelco Onderdeel nummer
32D-UCC5320SCDR
Garantie
1 jaar Allelco -garantie - Lees meer
Onderdelenbeschrijving
DGTL ISO 3KV 1CH GATE DRVR 8SOIC
Pakket
8-SOIC
Data papier
1.UCC5320SCDR.pdf ...

PCN -assemblage/oorsprong

Mult Dev Material Chg 8/Jul/2021.pdf

HTML -datasheet

UCC53x0 Datasheet.pdf
RoHs-status
ROHS3 -compatibel
Vergelijken
Onze certificering
Op voorraad: 29830
  • Eenheid prijs: $2.282
  • Subtotaal: $0.00

Wil je een betere prijs?
Toevoegen aan CART en Dien nu RFQ in, we nemen onmiddellijk contact met u op.

Aantal stuks Eenheid prijs Ext.Prijs
1+ $2.282 $2.28
10+ $1.99 $19.90
30+ $1.816 $54.48
100+ $1.641 $164.10
500+ $1.559 $779.50
1000+ $1.523 $1,523.00
De bovenstaande prijzen omvatten geen belastingen en vrachttarieven, die op de bestelpagina's worden berekend.
EXPRESS -OPTIE
Betaalmethode
Onze certificering

bestek

UCC5320SCDR Tech -specificaties
Texas Instruments - UCC5320SCDR Technische specificaties, attributen, parameters en onderdelen met vergelijkbare specificaties als Texas Instruments - UCC5320SCDR

Productkenmerk Attribuutwaarde
Fabrikant Texas Instruments
Spanning - Uitgangsvoorziening 13.2V ~ 33V
Voltage - Isolatie 3000Vrms
Spanning - Vooruit (Vf) (Typ) -
Technologie Capacitive Coupling
Leverancier Device Pakket 8-SOIC
Serie -
Rise / Fall Time (Typ) 12ns, 10ns
Pulsbreedte vervorming (max) 20ns
Vermeerdering vertraging tpLH / tpHL (Max) 72ns, 75ns
Productkenmerk Attribuutwaarde
Verpakking / doos 8-SOIC (0.154", 3.90mm Width)
Pakket Tape & Reel (TR)
Temperatuur -40°C ~ 125°C
Aantal kanalen 1
montage Type Surface Mount
Current - Peak Output 4.3A
Current - Output Hoog, Laag 2.4A, 2.2A
Common Mode Transient Immunity (Min) 100kV/µs
Base Productnummer UCC5320
Goedkeuringsbureau CQC, CSA, UR, VDE

Milieu- en exportclassificaties

ATTRIBUUT BESCHRIJVING
RoHs-status ROHS3 -compatibel
Vochtgevoeligheidsniveau (MSL) 2 (1 Year)
Bereikstatus REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Onderdelen met vergelijkbare specificaties

De drie delen aan de rechterkant hebben vergelijkbare specificaties als Texas Instruments UCC5320SCDR.

Productkenmerk UCC5320SCDWVR UCC5320SCDWV UCC5320SCD UCC5350MCDR
Onderdeel nummer UCC5320SCDWVR UCC5320SCDWV UCC5320SCD UCC5350MCDR
Fabrikant Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Pulsbreedte vervorming (max) - - - -
Current - Peak Output - - - -
Common Mode Transient Immunity (Min) - - - -
Rise / Fall Time (Typ) - - - -
Serie - - - -
Current - Output Hoog, Laag - - - -
Aantal kanalen - - - -
Spanning - Uitgangsvoorziening - - - -
Base Productnummer - DAC34H84 MAX500 ADS62P42
montage Type - Surface Mount Through Hole Surface Mount
Verpakking / doos - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Technologie - - - -
Voltage - Isolatie - - - -
Vermeerdering vertraging tpLH / tpHL (Max) - - - -
Temperatuur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Spanning - Vooruit (Vf) (Typ) - - - -
Leverancier Device Pakket - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Goedkeuringsbureau - - - -
Pakket - Tape & Reel (TR) Tube Tape & Reel (TR)

UCC5320SCDR Datasheet PDF

Download UCC5320SCDR PDF -datasheets en Texas Instruments -documentatie voor UCC5320SCDR - Texas Instruments.

PCN -assemblage/oorsprong
Mult Dev Material Chg 8/Jul/2021.pdf
PCN -ontwerp/specificatie
UCC5310/UCC5320/UCC5350/UCC5390 08/Jan/2019.pdf
HTML -datasheet
UCC53x0 Datasheet.pdf
