Datasheets
Power Management Guide.pdfWil je een betere prijs?
Toevoegen aan CART en Dien nu RFQ in, we nemen onmiddellijk contact met u op.
| Aantal stuks | Eenheid prijs | Ext.Prijs |
|---|---|---|
| 1+ | $1.172 | $1.17 |
| 10+ | $1.019 | $10.19 |
| 30+ | $0.923 | $27.69 |
| 100+ | $0.788 | $78.80 |
| 500+ | $0.743 | $371.50 |
| 1000+ | $0.724 | $724.00 |

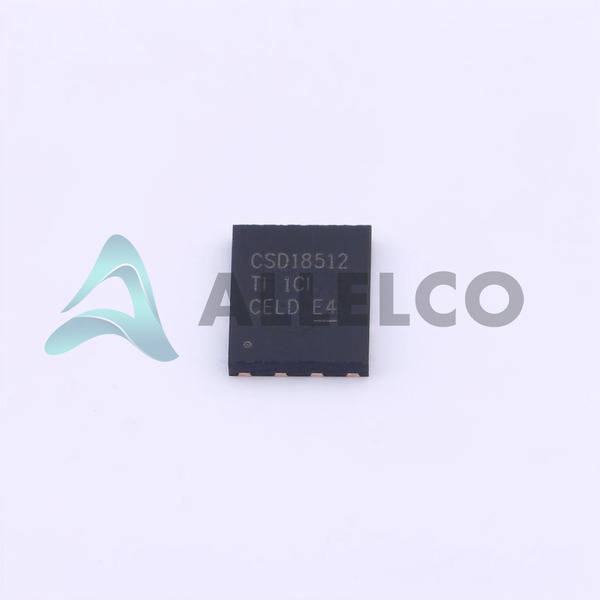

CSD18512Q5B Tech -specificaties
Texas Instruments - CSD18512Q5B Technische specificaties, attributen, parameters en onderdelen met vergelijkbare specificaties als Texas Instruments - CSD18512Q5B
| Productkenmerk | Attribuutwaarde | |
|---|---|---|
| Fabrikant | Texas Instruments | |
| VGS (th) (Max) @ Id | 2.2V @ 250µA | |
| Vgs (Max) | ±20V | |
| Technologie | MOSFET (Metal Oxide) | |
| Leverancier Device Pakket | 8-VSON-CLIP (5x6) | |
| Serie | NexFET™ | |
| Rds On (Max) @ Id, VGS | 1.6mOhm @ 30A, 10V | |
| Vermogensverlies (Max) | 139W (Tc) | |
| Verpakking / doos | 8-PowerTDFN | |
| Pakket | Tape & Reel (TR) |
| Productkenmerk | Attribuutwaarde | |
|---|---|---|
| Temperatuur | -55°C ~ 150°C (TJ) | |
| montage Type | Surface Mount | |
| Input Capacitance (Ciss) (Max) @ Vds | 7120 pF @ 20 V | |
| FET Type | N-Channel | |
| FET Feature | - | |
| Aandrijfspanning (Max. Rds Aan, Min. Rds Aan) | 4.5V, 10V | |
| Drain naar de Bron Voltage (Vdss) | 40 V | |
| Current - Continuous Drain (Id) @ 25 ° C | 211A (Tc) | |
| Base Productnummer | CSD18512 |
| ATTRIBUUT | BESCHRIJVING |
|---|---|
| RoHs-status | ROHS3 -compatibel |
| Vochtgevoeligheidsniveau (MSL) | 1 (Unlimited) |
| Bereikstatus | REACH Unaffected |
| ECCN | EAR99 |
De drie delen aan de rechterkant hebben vergelijkbare specificaties als Texas Instruments CSD18512Q5B.
| Productkenmerk | ![]() |
|||
|---|---|---|---|---|
| Onderdeel nummer | CSD18512Q5BT | CSD18510Q5B | CSD18514Q5A | CSD18531Q5A |
| Fabrikant | Texas Instruments | Texas Instruments | Texas Instruments | Texas Instruments |
| Current - Continuous Drain (Id) @ 25 ° C | - | - | - | - |
| Technologie | - | - | - | - |
| VGS (th) (Max) @ Id | - | - | - | - |
| Verpakking / doos | - | 196-LFBGA | 16-DIP (0.300', 7.62mm) | 64-VFQFN Exposed Pad |
| Vgs (Max) | - | - | - | - |
| montage Type | - | Surface Mount | Through Hole | Surface Mount |
| Pakket | - | Tape & Reel (TR) | Tube | Tape & Reel (TR) |
| FET Feature | - | - | - | - |
| Vermogensverlies (Max) | - | - | - | - |
| Input Capacitance (Ciss) (Max) @ Vds | - | - | - | - |
| Aandrijfspanning (Max. Rds Aan, Min. Rds Aan) | - | - | - | - |
| Serie | - | - | - | - |
| Drain naar de Bron Voltage (Vdss) | - | - | - | - |
| Leverancier Device Pakket | - | 196-NFBGA (12x12) | 16-PDIP | 64-VQFN (9x9) |
| FET Type | - | - | - | - |
| Temperatuur | - | -40°C ~ 85°C | 0°C ~ 70°C | -40°C ~ 85°C |
| Rds On (Max) @ Id, VGS | - | - | - | - |
| Base Productnummer | - | DAC34H84 | MAX500 | ADS62P42 |
Download CSD18512Q5B PDF -datasheets en Texas Instruments -documentatie voor CSD18512Q5B - Texas Instruments.
CSD18512Q5BTTexas InstrumentsMOSFET N-CH 40V 211A 8VSON
CSD18511KTTTTexas InstrumentsMOSFET N-CH 40V 110A/194A DDPAK
CSD18532KCS MOSTexas Instruments
CSD18510KTTTTexas Instruments
CSD18513Q5ATTexas InstrumentsMOSFET N-CH 40V 124A 8VSON
CSD18510Q5BTTexas Instruments
CSD18511Q5ATexas InstrumentsMOSFET N-CH 40V 159A 8VSON
CSD18511Q5ATTexas InstrumentsMOSFET N-CH 40V 159A 8VSON
CSD18511KTTTexas InstrumentsMOSFET N-CH 40V 194A DDPAKUw e -mailadres wordt niet gepubliceerd.
