Wat maakt de EPM7160EQC160-10 een handige keuze

De EPM7160EQC160-10 is een programmeerbare logische chip uit de Max 7000-serie van Intel, gebouwd voor taken die solide logische besturing nodig hebben zonder extra complexiteit.Het is compact, gemakkelijk te monteren en werkt goed in zowel nieuwe builds als oudere systemen die betrouwbare prestaties nodig hebben.Met 160 macrocellen, 104 I/O -pinnen en ondersteuning voor herprogrammering via EEPROM, is het flexibel en klaar voor herhaald gebruik.De vertraging van 10 ns houdt de reacties snel en de 5V -compatibiliteit maakt het gemakkelijk in standaardopstellingen.Of u nu iets helemaal opnieuw bouwt of een legacy -ontwerp levend houdt, deze chip biedt praktische kracht in een kleine vorm.Deze gids omvat zijn functies, pinout, structuur, toepassingen en meer om u te helpen er het meeste uit te halen.

Catalogus

EPM7160EQC160-10 Overzicht

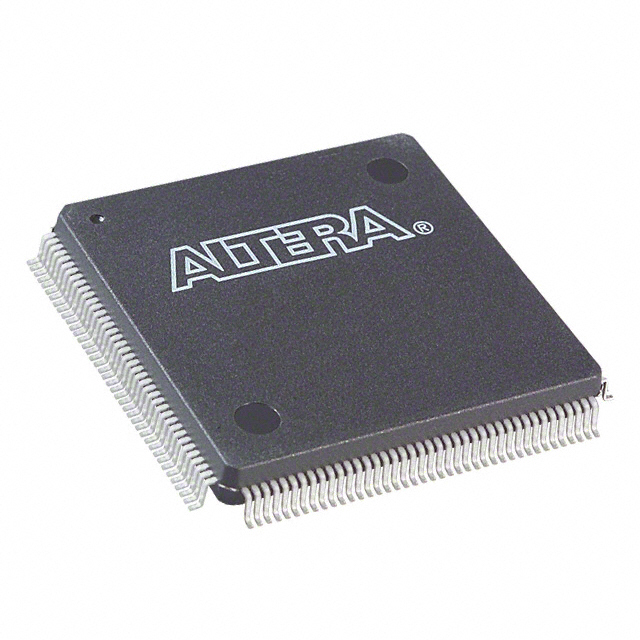

De EPM7160EQC160-10 maakt deel uit van de Max 7000 -serie van Intel, gemaakt voor het verwerken van basislogische regeling in elektronische systemen.Het wordt geleverd in een 160-pins PQFP-pakket en maakt gebruik van EEPROM-technologie, zodat u het zonder gedoe kunt herprogrammeren.Deze chip past goed voor eenvoudige bedieningstaken of ontwerpen die betrouwbare, herhaalbare logica nodig hebben.Het is klein, praktisch en gemakkelijk om mee te werken als u iets bouwt dat logische aanpassing nodig heeft zonder overboord te gaan.

Op zoek naar EPM7160EQC160-10?Neem contact met ons op om de huidige voorraad, doorlooptijd en prijzen te controleren.

EPM7160EQC160-10 Pinout-details

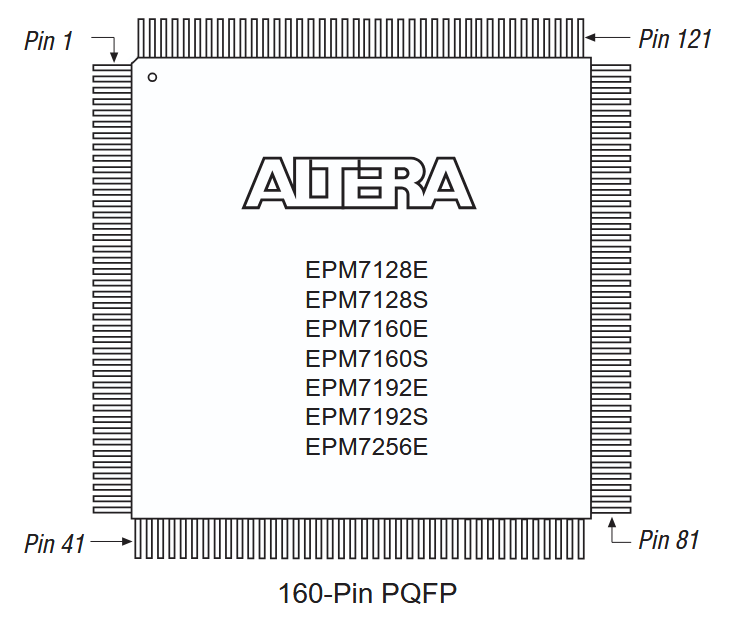

Dit diagram toont de fysieke lay-out van de 160-pins PQFP (Plastic Quad Flat-pakket) gebruikt door de EPM7160EQC160-10.Elke zijde van de vierkante chip bevat 40 pennen, duidelijk gemarkeerd in stappen zoals pin 1, pin 41, pin 81 en pin 121. De pin -nummers helpen bij oriëntatie tijdens plaatsing op een PCB.De compacte vierkante vorm ondersteunt oppervlakte -montage en wordt vaak gebruikt in ingebedde en programmeerbare logische toepassingen.De gelabelde onderdeelnummers die in het midden worden vermeld, bevestigen de compatibiliteit met andere gerelateerde Max 7000 -serie apparaten.

Kenmerken van EPM7160EQC160-10

Ontworpen met 160 macrocellen voor meer logische besturing

De EPM7160EQC160-10 geeft u 160 macrocellen, wat betekent dat u voldoende ruimte hebt om verschillende logische functies te bouwen en te beheren zonder ruimte te meer.Dit helpt als u werkt aan ontwerpen die een beetje meer flexibiliteit nodig hebben.

Gebouwd rond 10 logische blokken voor een betere structuur

Elk van de 10 logische blokken werkt als een klein team dat specifieke taken in de chip afhandelt.Ze helpen dingen georganiseerd te houden, zodat uw ontwerp beheersbaar blijft, zelfs als het complexer wordt.

Biedt 104 I/O -pinnen om gemakkelijk aan te sluiten

U krijgt 104 invoer-/uitvoerpennen met deze chip, waardoor u veel manieren hebt om deze te verbinden met andere delen van uw systeem.Of u nu gegevens binnenhaalt of deze uitzendt, deze chip maakt het gemakkelijk om beide aan te kunnen.

Ondersteunt maximaal 3200 bruikbare poorten

Met 3200 bruikbare poorten heeft de EPM7160EQC160-10 de ruimte om een breed scala aan logische operaties aan te nemen.Het past goed bij die tijden dat u controle wilt, maar geen enorm of ingewikkeld systeem nodig heeft.

Snelle 10 ns voortplantingsvertraging voor snelle respons

De chip reageert in ongeveer 10 nanoseconden, wat dingen helpt snel te bewegen.Als timing ertoe doet in uw opstelling, kan deze snelheid alles soepel laten draaien zonder vertragingen.

Werkt binnen een stabiel bereik van 4.75V tot 5.25V

Deze chip loopt op een 5V -stroomtoevoerbereik, dat gebruikelijk en gemakkelijk is om mee te werken.U hoeft zich geen zorgen te maken over speciale spanningsinstellingen - sluit het alleen aan op de meeste standaardsystemen.

Compact 160-pqfp-pakket bespaart ruimte

Het wordt geleverd in een 160-pins plastic quad plat pakket (PQFP), formaat op 28x28 mm.Dit geeft je veel pinnen in een klein gebied, dus het neemt niet teveel ruimte op je bord in beslag.

Gemaakt voor standaard bedrijfstemperaturen

De EPM7160EQC160-10 werkt het beste tussen 0 ° C en 70 ° C.Dit bereik past bij de meeste indoor -opstellingen, of u het nu aan een bureau, in een lab of in een productieruimte gebruikt.

Gebouwd voor oppervlaktemontageprojecten

U kunt deze chip rechtstreeks op uw bord monteren zonder gaten te boren.Het is gemaakt voor oppervlakte -montage, wat helpt ruimte te besparen en uw ontwerp eenvoudig houdt.

EPM7160EQC160-10 Technische specificaties

Productkenmerk	Attribuutwaarde
Fabrikant	Intel
Spanningsvoorziening - Intern	4.75V ~ 5.25V
Leverancierapparaatpakket	160-pqfp (28x28)
Serie	Max® 7000
Programmeerbaar type	EE PLD
Pakket / kast	160-bqfp
Pakket	Dienblad
Bedrijfstemperatuur	0 ° C ~ 70 ° C (TA)
Aantal macrocellen	160
Aantal logische elementen/blokken	10
Aantal I/O	104
Aantal poorten	3200
Montagetype	Oppervlaktemontage
Vertragingstijd TPD (1) Max	10 ns
Base Productnummer	EPM7160

Apparaatblokdiagram van EPM7160EQC160-10

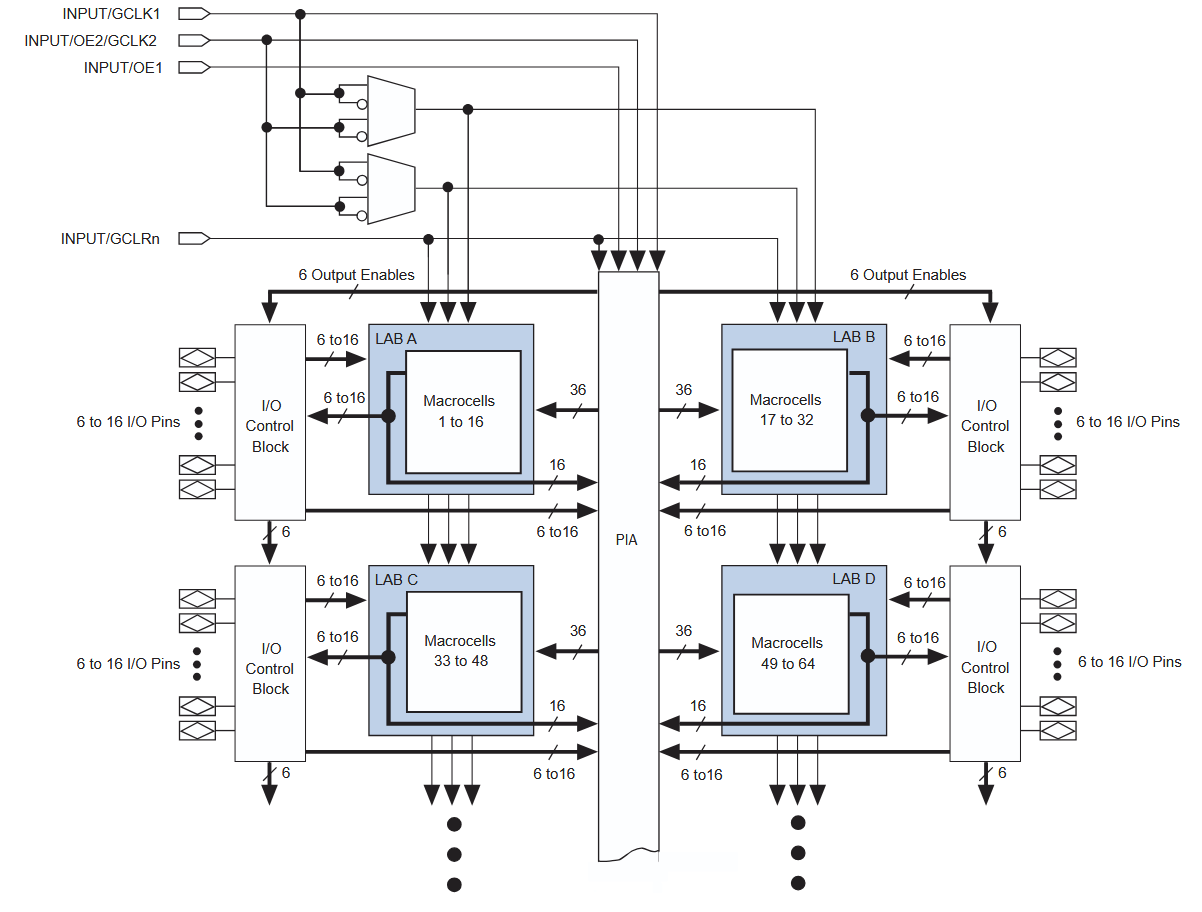

Dit diagram toont de interne structuur van de EPM7160EQC160-10.Het bevat vier logische arrayblokken met het label A tot D, die elk 16 macrocellen bevatten gegroepeerd in sets zoals 1 tot 16, 17 tot 32, enzovoort.Deze laboratoria zijn verbonden via een centrale interconnect genaamd de PIA, waardoor flexibele gegevensroutering mogelijk is.Elk laboratorium communiceert met nabijgelegen I/O -besturingsblokken, die 6 tot 16 ingangs-/uitgangspinnen beheren.Bovenaan het diagram zijn er meerdere invoerlijnen gemarkeerd als GCLK- of besturingssignalen die zich voeden in globale besturingslogica.Deze logica stuurt de uitvoer in staat en invoerbesturingssignalen in alle blokken.

Apparaat Macrocell van EPM7160EQC160-10

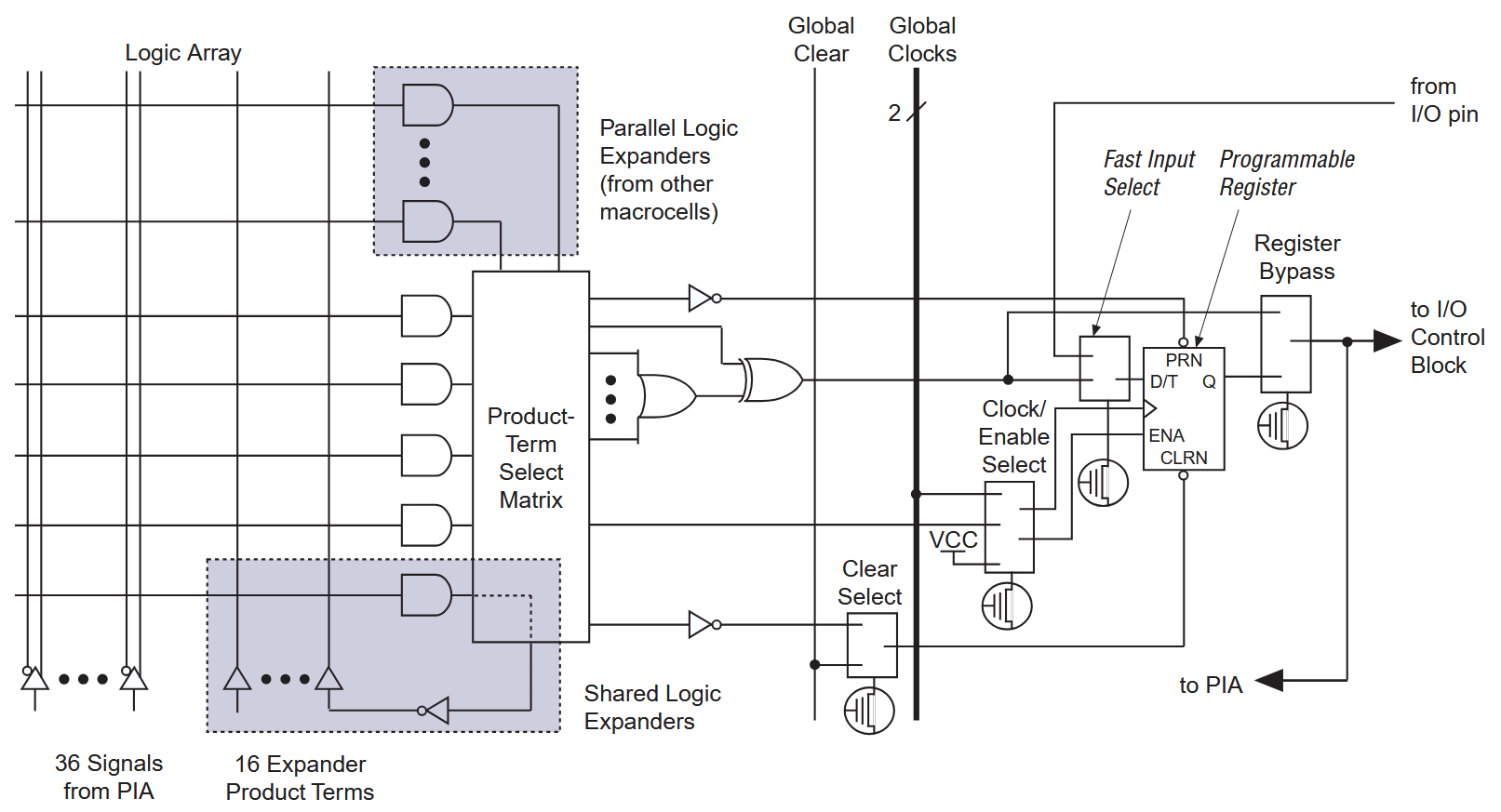

Dit diagram toont de interne lay-out van een macrocell die wordt gebruikt in Max 7000E en Max 7000S-apparaten, waaronder de EPM7160EQC160-10.Het begint met signalen afkomstig van de programmeerbare interconnectarray (PIA) en stroomt door een logische array en expander -productvoorwaarden.Deze termen worden geselecteerd en verwerkt door een geselecteerde matrix van de product-term, die vervolgens logische uitgangen in een set poorten voedt.Van daaruit reist het signaal naar een programmeerbaar register met opties voor het omzeilen of maken van snelle invoer.De macrocell is ook verbonden met globale duidelijke en globale kloklijnen voor timingcontrole.Uitvoeropties omvatten het verzenden van het signaal naar het I/O -besturingsblok of het terugleiden naar de PIA.

Toepassingen van EPM7160EQC160-10

Geweldig voor dagelijkse industriële controletaken

U kunt de EPM7160EQC160-10 gebruiken in basiscontrolesystemen die zijn gevonden in fabrieken of automatiseringsinstellingen.Het helpt bij het beheren van routinematige bewerkingen, zoals schakelen, timing of eenvoudige logische besturing, waardoor het nuttig is voor systemen die niet overdreven complexe setups nodig hebben.

Handig in projecten voor communicatieapparatuur

Deze chip past goed in apparaten die gegevens of signalen verwerken, zoals routers of telecomschakelaars.Hiermee kunt u aangepaste logische paden bouwen om uw systeem te helpen soepel met andere delen te praten en responsief te blijven.

Een goede pasvorm voor consumentenelektronica

Als u aan gadgets of thuiselektronica werkt, kan de EPM7160EQC160-10 helpen uw ideeën tot leven te brengen.Het behandelt de besturingslogica zonder extra ruimte of kracht nodig te hebben, die goed werkt in compacte of low-power ontwerpen.

Werkt goed in ingebedde systemen

In ingebedde systemen, waar ruimte en eenvoud ertoe doen, biedt deze chip precies de juiste hoeveelheid flexibiliteit.U kunt het gebruiken om kleine controletaken uit te voeren of om verschillende delen van uw systeem samen te koppelen.

Houdt oudere producten soepel verlopen

Als u oudere ontwerpen onderhoudt die de Max 7000-serie gebruikten, kunt u met de EPM7160EQC160-10 alles laten werken zoals het hoort.Het is een solide keuze wanneer u een directe vervanging nodig hebt of de levensduur van een legacy -opstelling wilt verlengen.

Voordeel en nadeel van EPM7160EQC160-10

Voordelen

• Snelle logica met 10 ns vertraging

• Hoge logische dichtheid in een compacte vormfactor

• Niet-vluchtige EEPROM-configuratiegeheugen

• Stabiele en voorspelbare prestaties

• Op grote schaal gebruikt voor oude productondersteuning

Nadelen

• Beperkt tot oudere 5V -logische systemen

• Geen ondersteuning voor moderne laagspanning IO

• Product is einde van de levensduur, beperkte beschikbaarheid

Over Intel

Intel is een bekende naam in de technologiewereld en biedt producten die in veel dagelijkse apparaten worden gebruikt.In de loop der jaren is het een sterke reputatie opgebouwd voor het maken van betrouwbare chips die helpen een breed scala aan systemen van stroom te voorzien.Van huiselektronica tot zakelijke gereedschappen, de onderdelen van Intel zijn ontworpen om dingen soepel te laten verlopen.Als u op zoek bent naar iets dat is getest en vertrouwd in verschillende industrieën, is Intel een merk waarop u kunt rekenen.

Conclusie

De EPM7160EQC160-10 is een betrouwbare keuze als u een programmeerbare logische chip nodig hebt met goede prestaties en eenvoudig te gebruiken functies.Het geeft je flexibiliteit met 160 macrocellen en 104 I/O -pinnen, allemaal in een compact, herprogrammeerbaar formaat.De snelle responstijd en compatibiliteit met gemeenschappelijke systemen maken het voor veel projecten een praktisch onderdeel.Of u nu iets nieuws bouwt of een oudere opstelling bijwerkt, deze chip houdt de dingen soepel verlopen.Het past goed in ingebedde systemen, controle -apparaten en zelfs consumentenproducten.Met langdurige ondersteuning en solide ontwerp is het een slimme keuze voor veel logische besturingsbehoeften.

Datasheet PDF

EPM7160EQC160-10 Datasheet:

EPM7160EQC160-10.PDF
