Wat is GND in het circuit?

Begrijp bij het verkennen van elektronische circuits het concept van GND (grond) en zijn meerdere rollen in circuitontwerp.GND, als een basiselement in elektronische circuits, biedt niet alleen het referentiepotentiaalpunt van het circuit, maar speelt ook een belangrijke rol in de prestaties, stabiliteit en veiligheid van het circuit.Van de basisveiligheidsbescherming van huishoudelijke apparaten tot geavanceerde toepassingen in complexe elektronische apparatuur, de rol en implementatie van GND worden in vele aspecten en hun complexiteit gepresenteerd.Dit artikel beoogt een diepgaande bespreking te geven van de verschillende soorten GND, hoe ze werken en hun belang in circuitontwerp om een uitgebreid perspectief te bieden op het begrijpen van deze kritieke circuitcomponent.

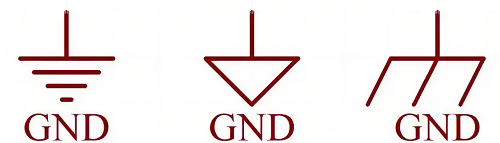

Wat is GND (grond)?

GND is de afkorting voor grond.GND staat voor grond of 0 draad.

De grond kan ook verwijzen naar de aarde, die geen echte grond is, maar een veronderstelde grond voor toepassingsdoeleinden.Verbindt elektrische apparatuur op de grond om te voorkomen dat de gebruiker wordt blootgesteld aan hoogspanningen.

Verschillende 'gronden' in het circuit

Aarding is een kernveiligheidsvoorziening van elektrische systemen.Het belangrijkste doel is om te zorgen voor de veilige werking van elektrische apparatuur, vooral die met metalen lichamen, zoals koelkasten, wasmachines of ovens.Door ontwerp zou het lichaam van deze apparaten niet live moeten zijn.Bij daadwerkelijk gebruik kan de romp echter per ongeluk worden opgeladen vanwege interne fouten zoals veroudering of schade aan isolatiematerialen.Als de apparatuur niet geaard is, zal de levende lichaam rechtstreeks het risico van elektrische schok veroorzaken bij het aanraken van de apparatuur.Om dit te voorkomen, zorgt het verbinden van het apparatuurlichaam met de grond via een speciale grondgeleider ervoor dat elke verkeerd gerichte stroom veilig naar de grond wordt gericht in plaats van door het menselijk lichaam dat de apparatuur raakt.De samenstelling van de aarding van elektrische apparatuur wordt weergegeven in de onderstaande afbeelding.

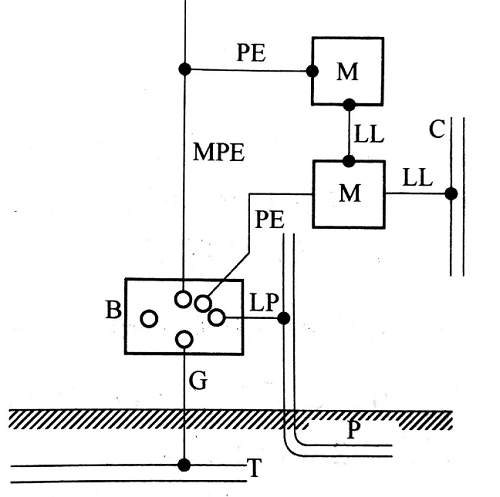

De samenstelling van aarding van elektrische apparatuur

Op technisch niveau is de aarding meestal afhankelijk van een fysieke verbinding met een gronddraad of grondstaaf.Het ene uiteinde van deze gronddraden is verbonden met een metalen deel van de apparatuur en het andere uiteinde is verbonden met het aardingssysteem van het gebouw of is direct onder de grond begraven.Deze verbindingsmethode creëert effectief een veilig pad zodat in het geval van een interne fout elke gelekte stroom effectief op de grond wordt gericht, waardoor het risico op elektrische schok wordt vermeden.

In sommige risicovolle omgevingen kan, naast de basisveiligheidsrol, ook worden gebruikt in combinatie met andere veiligheidsapparaten, zoals lekstroomapparaten (RCD's).De functie van deze apparaten is om te controleren of de stroom die in en uit het apparaat stroomt, in evenwicht is.Als een onbalans wordt gedetecteerd (wat aangeeft dat de stroom door andere abnormale paden kan stromen, zoals het menselijk lichaam), zal het apparaat onmiddellijk de kracht afsnijden om elektrische schok te voorkomen.

In speciale elektrische apparatuur speelt de aarding een meer gevarieerde rol, zoals in medische apparatuur of zeer nauwkeurige laboratoriumapparatuur, waar het niet alleen wordt gebruikt voor de bescherming van het personeel, maar ook om de nauwkeurige werking van de apparatuur te waarborgen en om elektromagnetische interferentie te voorkomen.In dergelijke gevallen moet het ontwerp en de implementatie van aarding nauwkeuriger en complexer zijn om aan specifieke veiligheid en functionele vereisten te voldoen.

GND speelt een zeer belangrijke rol in het ontwerp van het elektronisch circuit.De rol ervan kan diepgaand worden geanalyseerd van de volgende technische dimensies:

Een daarvan is om een referentiepotentieel te bieden.GND biedt meestal het gemeenschappelijke referentiepotentiaalpunt in een circuit.Alle spanningen in een circuit worden gemeten ten opzichte van GND, wat betekent dat het GND -punt wordt gedefinieerd als het nulspanningspunt.Een gemeenschappelijk referentiepotentiaalpunt zorgt voor de juiste spanningsniveaus tussen circuitcomponenten en nauwkeurige signaaltransmissie.

De tweede is de vorming van huidige luspaden.In elk circuit moet de stroom een compleet luspad hebben om de juiste werking te bereiken.GND biedt het pad voor stroom om van de voeding naar het belastingsgedeelte van het circuit te stromen (bijv. Transistor, weerstand, enz.) En vervolgens terug naar de voeding door GND, waardoor een compleet stroomluspad wordt gevormd.

De derde is elektromagnetische interferentie (EMI) afscherming.De belangrijkste rol van GND in circuitontwerp is het verminderen van externe interferentie, met name EMI.Door het gevoelige gedeelte van het circuit te aarden, kunnen de interfererende signalen effectief naar de grond worden geschoven, waardoor het circuit tegen EMI wordt beschermd.

De vierde is het verbeteren van de prestaties en stabiliteit van het circuit.Een goed aardingsontwerp kan de algehele prestaties en stabiliteit van het circuit aanzienlijk verbeteren.Het gebruik van een sterrengrond of multi-punts aardingsstrategie kan de potentiële verschillen die worden veroorzaakt door gronddraden minimaliseren, waardoor ruis en vervorming in het signaalpad wordt verminderd.Bij high-speed digitale circuits kunnen correcte aardingsmethoden bijvoorbeeld signaalreflecties en overspraak verminderen, waardoor de signaalintegriteit wordt verbeterd.

De vijfde is het beveiligingsbeschermingsmechanisme.In het geval van een foutconditie, zoals een kortsluiting of beschadigde apparatuur, biedt GND een veilig pad voor de stroom om te ontladen.Dit helpt snel overtollige stroom te shunt, waardoor elektrische branden of schade aan apparatuur worden voorkomen.Bovendien helpt de aarding de veiligheid van de operator te waarborgen en voorkomt het risico op elektrische schok door falen van apparatuur.

Door de bovenstaande analyse kunnen we zien dat GND niet alleen een basiselement is in het ontwerp van elektronisch circuit, maar ook de sleutel tot het handhaven van circuitprestaties, stabiliteit en veiligheid.Tijdens het ontwerpproces hebben verschillende soorten circuits verschillende vereisten voor GND.Daarom moeten ingenieurs zorgvuldig rekening houden met de aardingsstrategie om de optimalisatie en veiligheid van het circuitontwerp te waarborgen.Of het nu in een eenvoudig circuitontwerp of complexe systeemintegratie is, een redelijke basisstrategie is de basis voor het bereiken van efficiënte, betrouwbare en veilige elektronische producten.

4.1 Analog Ground Agnd

Analoge grond AGND wordt voornamelijk gebruikt in analoge circuits, vooral in toepassingen met zwakke analoge signalen, zoals ADC -acquisitiecircuits en operationele versterkingscircuits.In dergelijke circuits, vanwege de gevoeligheid en zwakte van analoge signalen, zijn ze extreem gevoelig voor grote huidige interferentie van andere circuits.Zonder een speciale AGND kunnen deze grote stromen significante spanningsdruppels in analoge circuits produceren, waardoor signaalvervorming en zelfs circuitfalen in ernstige gevallen veroorzaken.Daarom is de aanwezigheid van AGND belangrijk om de integriteit en nauwkeurigheid van analoge signalen te handhaven.

4.2 Digitale grond DGND

Digitale grond DGND verschilt van analoge grond -AGND, vooral in toepassingen in digitale circuits, zoals belangrijke detectiecircuits, USB -communicatiecircuits en microcontrollercircuits.Een kernkenmerk van digitale circuits is dat de signalen die ze verwerken discreet zijn, wat betekent dat het signaal verandert tussen slechts twee staten, meestal geïdentificeerd als een digitale "0" en een digitale "1."Zoals hieronder getoond.

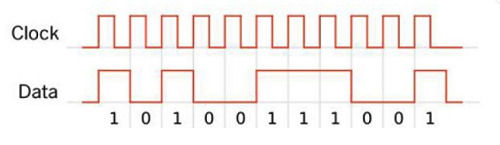

Digitale circuitverwerking

Deze toestanden komen overeen met verschillende spanningsniveaus, meestal "0" vertegenwoordigt een laag niveau, en "1" vertegenwoordigt een hoog niveau.Snelle veranderingen in spanning treden op wanneer een digitaal circuit schakelt van een "0" -toestand naar een "1" -status of vice versa.Deze veranderingen omvatten niet alleen de spanning zelf, maar ook de bijbehorende veranderingen in de stroom.Volgens de elektromagnetische theorie van Maxwell genereren veranderingen in deze stroom een veranderend magnetisch veld eromheen, dat op zijn beurt elektromagnetische interferentie (EMI) creëert, die interferentie kunnen veroorzaken met andere componenten in het circuit of aan aangrenzende circuits.Om de impact van deze elektromagnetische interferentie op de algehele prestaties van het circuit te verminderen, gebruiken ontwerpers meestal een onafhankelijke digitale grond -DGND.Vergeleken met analoge grond (AGND) is DGND speciaal ontworpen voor digitale circuits om een stabiel referentiepunt te bieden en effectief elektromagnetische interferentie isoleren die wordt gegenereerd door digitale signalen.Dit helpt het algehele ruisniveau van het circuit te verminderen, waardoor de signaalintegriteit en de betrouwbaarheid van het circuit worden verbeterd.

In complexe circuitsystemen, vooral die die zowel analoge als digitale delen bevatten, is het belangrijk om onderscheid te maken tussen DGND en AGND.Omdat analoge signalen gevoeliger zijn voor ruis, kan het scheiden van DGND en AGND ervoor zorgen dat het analoge deel niet wordt beïnvloed door elektromagnetische interferentie veroorzaakt door digitale signaalomschakeling.Tijdens het ontwerp- en lay -outproces van de printplaat (PCB) moet de plaatsing van DGND's zorgvuldig worden overwogen om lussen te voorkomen, wat de huidige lusinterferentie kan veroorzaken.Goed geplaatste DGND's helpen de signaalintegriteit te optimaliseren en uitgestraalde en uitgevoerd interferentie te verminderen.

4.3 Power Ground PGND

In ons leven zullen circuits worden verdeeld in low-power circuits en krachtige circuits.De hierboven genoemde analoge grond AGND of Digital Ground DGND zijn low-power circuits.Voor deze krachtige circuits zoals motoraandrijvingscircuits, solenoïde klepaandrijvingen, enz., Is er ook een speciale referentiegebieden genaamd de Power Ground PGND.In krachtige circuits hebben de grootte en variatie van de stroom een meer uitgesproken effect op het aardingssysteem dan in lage vermogenscircuits.Daarom kan worden gezegd dat, vergeleken met de low-power analoge grond AGND of de digitale grond DGND, van de Power Ground PGND speciaal is ontworpen om deze hoge stromen te hanteren en circuitstabiliteit te waarborgen.

In deze krachtige circuits kan de significante toename van de stroom gemakkelijk resulteren in de grond offset tussen verschillende functionele circuits.Deze verschuiving treedt op wanneer het grondreferentiepunt (GND) een spanningsdaling ervaart als gevolg van hoge stroomuitgang.Stel bijvoorbeeld dat een circuit is ontworpen dat een gestabiliseerde spanning van 5V vereist, maar vanwege een offset in de grond.In dat geval kan het GND-referentiepunt stijgen van 0V tot 1V, waardoor de werkelijke spanning zal dalen tot 4V (5V-1V = 4V), waardoor de algehele prestaties en betrouwbaarheid van het circuit worden beïnvloed.Daarom moet bij het ontwerpen van krachtige circuits speciale aandacht worden besteed aan de lay-out en implementatie van PGND.Een goed PGND -ontwerp kan de effecten van de grond offset minimaliseren en de stabiliteit van de voeding waarborgen.Probeer dikkere draden, speciale aardingslagen te gebruiken of het ontwerpen van meerdere aardingspunten om de stroom te verspreiden, waardoor de spanningsval op een enkel punt wordt verminderd.

Bovendien helpt PGND ook om elektromagnetische interferentie (EMI) veroorzaakt door hoge stromen te verminderen.Door een stabiele grondreferentie te bieden, helpt PGND helpt ruis en interferentie in circuits te verminderen, vooral in toepassingen waar elektromagnetische compatibiliteit (EMC) een speciale overweging is.

4.4 Power Ground GND

Analoge grond AGND, Digital Ground DGND en Power Ground PGND behoren allemaal tot de categorie van DC Ground GND.Deze verschillende soorten gronden komen uiteindelijk samen om de 0V -referentiegebieden te vormen voor het hele circuit, dat is de stroomgrond GND.De spanning en stroom van alle circuits zijn afkomstig van de voeding.Daarom wordt de GND van de stroomvoorziening het fundering en het startpunt van alle circuits.Dit verklaart waarom verschillende soorten gronden uiteindelijk moeten worden samengebracht bij de Power Ground GND om de algehele consistentie en stabiliteit van het circuit te waarborgen.

4.5 Exchange Place CGND

AC-grond CGND verschijnt meestal in circuitprojecten met AC-stroombronnen, zoals AC-DC in de onderstaande figuur.In deze circuits, omdat het voorste deel van het circuit het AC -gedeelte is en het achterste gedeelte wordt omgezet in DC, worden twee verschillende grondpunten onvermijdelijk gevormd: een voor het AC -gedeelte en de andere voor het DC -deel.Om de consistentie van het circuit te waarborgen, verbinden ingenieurs meestal de twee grondpunten via een koppelingscondensator of inductor om de AC -grond en de DC -grond te verenigen.

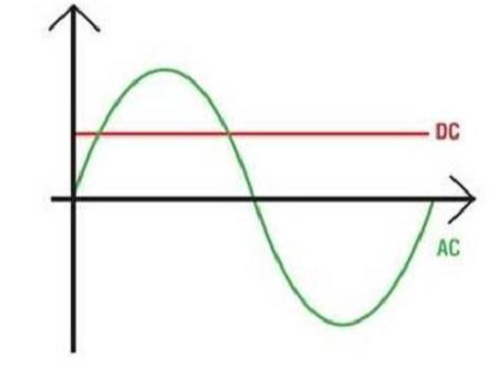

DC en AC

4.6 Grond Egnd

De veiligheidsspanning van het menselijk lichaam wordt over het algemeen beschouwd als een spanning lager dan 36V.Wanneer de spanning deze drempel overschrijdt, kan dit schade veroorzaken als deze wordt toegepast op een menselijk lichaam.Daarom implementeren ingenieurs bij het ontwerpen van hoogspanning en hoogstroom circuits vaak EGND om de veiligheid te verbeteren.Dit is gebruikelijk in circuits van huishoudelijke apparaten zoals fans, koelkasten en televisies.Een socket met grond -EGND -bescherming wordt weergegeven in de onderstaande afbeelding.

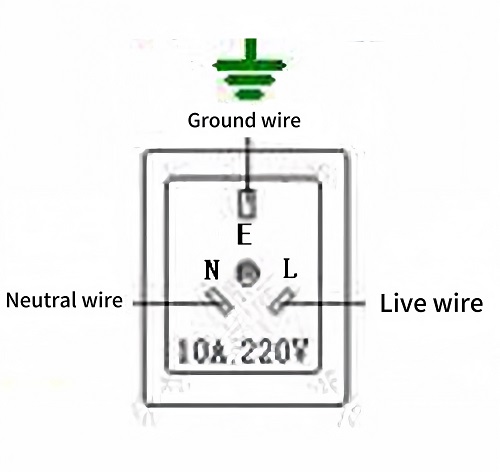

Aansluiting met grondbescherming

220V AC vereist alleen levende en neutrale draden.Waarom hebben huishoudelijke apparaten 3 terminals?

Normaal gesproken vereist een 220V AC -voeding slechts twee draden: een hete draad (hete draad) en een neutrale draad (neutrale draad).Sockets voor huishoudelijke apparaten omvatten meestal een derde terminal, de aarddraad van de aarde.De toevoeging van deze derde terminal, hoewel deze niet deelneemt aan de hoofdfunctie van het circuit, biedt kritische veiligheidsbescherming.Wanneer een fout optreedt in het elektrische apparaat, zoals isolatieschade waardoor het lichaam wordt geëlektrificeerd, biedt het een veilig ontsnappingspad voor stroom.Op deze manier wordt elke verkeerd gerichte stroom naar de grond gericht in plaats van door het menselijk lichaam dat het apparaat raakt, waardoor het risico op elektrische schok aanzienlijk wordt verminderd.Daarom is er een duidelijk verschil in circuit, betekenis tussen EGND en andere soorten gronddraden GND.EGND is niet direct betrokken bij de hoofdfunctie van het circuit.Specifiek ontworpen om de veiligheid te verbeteren, het verbindt met de aarde om een stabiel grondreferentiepunt te bieden en leidt elektriciteit tijdens abnormale omstandigheden om apparatuur en gebruikers te beschermen tegen hoogspanningen.

De toepassing van EGND in circuitontwerp is niet beperkt tot huishoudelijke apparaten.EGND is een noodzakelijke veiligheidsmaatregel in elk circuitontwerp met een hoge spanning of stroom.Het helpt ervoor te zorgen dat de operationele veiligheid wordt gehandhaafd, zelfs in geval van falen van apparatuur of andere ongebruikelijke omstandigheden.

In het elektronische circuitontwerp lijkt het concept van gronddraad GND eenvoudig, maar het bevat een verscheidenheid aan verschillende functies en classificaties, wat een schijnbaar eenvoudig circuitprobleem behoorlijk ingewikkeld maakt.Dus, waarom zijn er zoveel onderverdelingen van GND -basisfuncties?Over het algemeen noemen ze, wanneer ingenieurs circuits ontwerpen, vaak alle GND -gronddraden gewoon als GND en onderscheiden ze niet in het schematische ontwerp.Hoewel deze aanpak eenvoudig in werking is, zal het een reeks problemen veroorzaken, vooral in de PCB -bedradingsfase, waar het moeilijk is om de GND -gronddraden van verschillende circuitfuncties effectief te identificeren en te verwerken.

Wat betreft de kwestie van signaal overspraak, wanneer GND's van verschillende functies rechtstreeks zijn aangesloten, vooral wanneer de GND van een krachtige circuit wordt gemengd met de GND van een low-power circuit, kan dit een impact hebben op het 0V-referentiepunt van deLow-Power Circuit.Een dergelijke bedradingsmethode kan gemakkelijk signaal overspraak tussen verschillende circuits veroorzaken, waardoor de prestaties van het circuit worden beïnvloed.In een systeem met high-speed digitale circuits en precisie-analoge circuits, als dezelfde GND wordt gedeeld, kunnen bijvoorbeeld hoogfrequente schakelbewerkingen in de digitale circuits aanzienlijke spanningsschommelingen op het gedeeld GND-pad veroorzaken.Deze schommelingen zich voortplanten door het GND -pad, die de prestaties van analoge circuits beïnvloeden.Daarom is het ideaal om afzonderlijke GND -vlakken of sporen te gebruiken om deze wederzijdse interferentie te verminderen.

Bij het ontwerpen van meer complexe circuitsystemen wordt het beheer van GND complexer.In een circuitsysteemproject dat zowel analoge als digitale subsystemen omvat, wanneer de AGND van een analoog circuit is verbonden met de CGND van een AC -voeding, kan de stabiliteit van de AGND worden beïnvloed door periodieke veranderingen in de CGND.De spanning bij CGND van de AC -voeding fluctueert periodiek, terwijl de DC -grond GND in het algemeen constant blijft bij 0V.Deze fluctuatie kan zich voortplanten naar het analoge circuit, waardoor afwijkingen in de referentiespanning veroorzaken.Om dit te voorkomen, is een veel voorkomende aanpak om isolatietechnieken te gebruiken of om een afzonderlijk AGND -vlak te gebruiken om signaalprecisie en nauwkeurigheid te waarborgen.

Elektromagnetische compatibiliteit (EMC) is een belangrijke overweging in het circuitontwerp en de lay -out van de GND heeft ook een aanzienlijke impact op EMC.Wanneer de GND's van verschillende circuits zijn aangesloten, kan het circuit met het sterkere signaal direct interfereren met het circuit met het zwakkere signaal.Deze interferentie kan ertoe leiden dat het circuit met het zwakkere signaal een bron van elektromagnetische straling wordt van een sterkere externe bron, waardoor EMC -hantering van het circuit moeilijker wordt.Als u zich zorgen maakt over dit soort probleem, overweeg dan technieken zoals filteren, afschermen en speciale GND -uitlijningen tijdens het ontwerp om het optreden van dergelijke interferentiesituaties te minimaliseren.

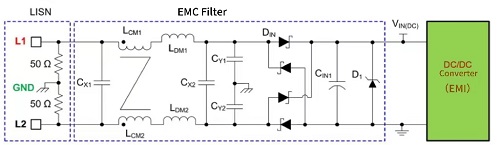

EMC -filter

Ten slotte, hoe minder signaalverbindingen tussen circuitsystemen, hoe groter hun vermogen om onafhankelijk te werken.Integendeel, hoe meer signaalverbindingen er zijn, hoe zwakker het vermogen van elk circuitsysteem om onafhankelijk te werken.Als de gronddraden van circuits met verschillende functies zijn verbonden, is dit gelijk aan het toevoegen van een potentiële interferentie -link tussen de circuits, die de algehele betrouwbaarheid van het circuit kunnen verminderen.Als er bijvoorbeeld geen kruising is tussen twee circuitsystemen A en B, heeft de functionaliteit van systeem A geen invloed op de normale werking van systeem B en vice versa.Maar als de gronddraden van deze systemen worden gemengd, kunnen onnodige interferentie worden geïntroduceerd, wat de stabiliteit en betrouwbaarheid van het circuit beïnvloedt.

Over het algemeen gaat de rol van GND in elektronisch circuitontwerp veel verder dan een eenvoudig aardingspunt.Van het waarborgen van basis elektrische veiligheid tot een nauwkeurige en stabiele werking van circuits, het belang van GND kan niet worden genegeerd.Het zijn meerdere classificaties en complexe werkprincipes vereisen dat ingenieurs geavanceerde en doordachte strategieën aannemen bij het ontwerpen en implementeren van circuits.Of het nu gaat om gewone elektrische apparaten in het dagelijks leven of high-end technologieproducten, een redelijke basisstrategie is de basis voor het bereiken van efficiënte, betrouwbare en veilige elektronische producten.Daarom is voor elk project met elektronische circuits een grondig begrip van GND's kenmerken en toepassingen de sleutel tot een succesvol ontwerp.
