Wat is een SPST -schakelaar en hoe werkt deze?

SPST -schakelaars, of enkele poolschakelaars met één worp, zijn een van de eenvoudigste soorten elektrische schakelaars, die vaak worden aangetroffen in alledaagse toepassingen.Deze schakelaars zijn ontworpen om een ​​circuit te voltooien of te breken, waardoor een apparaat in- of uitschakelt.Of u nu werkt aan eenvoudige huishoudelijke artikelen zoals lichtschakelaars of eenvoudige elektronica, SPST -schakelaars zijn een essentieel onderdeel van het regelen van de elektriciteitsstroom.Ze staan ​​bekend om hun eenvoud, betrouwbaarheid en lage kosten, waardoor ze een populaire keuze zijn voor veel elektrische systemen.Dit artikel zal u begeleiden door de functie, voordelen en het gebruik van SPST -schakelaars, waardoor een duidelijk begrip is van hoe deze basis maar toch effectieve schakelaars werken.U leert ook over hun applicaties, voordelen en hoe deze zich verhouden tot andere soorten schakelaars.Als u SPST -schakelaars in uw projecten wilt opnemen, is deze handleiding een geweldige plek om te beginnen.

Catalogus

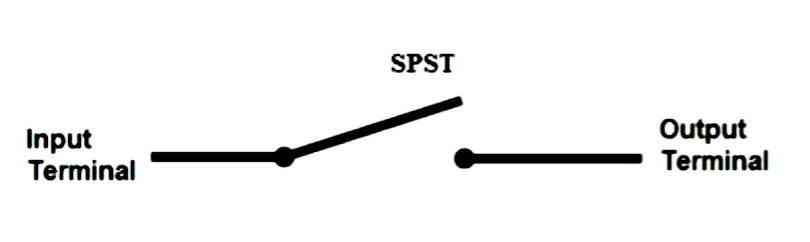

Afbeelding 1. SPST -schakelsymbool

Inleiding tot SPST -schakelaar

Een SPST -schakelaar staat voor "enkele pool enkele worp", wat betekent dat het slechts één input en één uitgang heeft.In wezen is het een eenvoudige schakelaar die de stroom van elektriciteit in een circuit regelt.De schakelaar heeft een zeer eenvoudige functie: het kan het circuit draaien op of uit.

Wanneer de schakelaar zich in de "bevindtgesloten"Positie, het voltooit het circuit, waardoor elektriciteit kan stromen. Dit is wanneer het vermogen is op, en het aangesloten apparaat of het licht werkt.Aan de andere kant, wanneer de schakelaar zich in de "bevindtopen"Positie, het breekt het circuit, stopt de stroom van elektriciteit en draait het vermogen om uit.Je kunt het beschouwen als een lichtschakelaar in je huis: het naar beneden schakelen naar "uit"stopt het licht en gooit het naar"op"Zet het weer aan.

Deze eenvoudige aan/uit -functie maakt SPST -schakelaars zeer eenvoudig te gebruiken en te begrijpen.Een voorbeeld van een SPST -schakelaar is te zien in veel apparaten, zoals de lichtschakelaar in uw huis of de schakelaar die in bepaalde wordt gebruikt spoorwegsystemen voor hoogspanningsvermogen.Het symbool van de SPST -schakelaar geeft visueel weer hoe de schakelaar in een circuit werkt.

In termen van verbindingen heeft de SPST -schakelaar twee belangrijke onderdelen: de Gemeenschappelijk (c) terminal en de Normaal gesproken open (nee) terminal.Wanneer de schakelaar is ingeschakeld, stroomt de stroom van de Gemeenschappelijk (c) terminal naar de Normaal gesproken open (nee) Terminal, het voltooien van het circuit.Maar wanneer de schakelaar is uit, het circuit is open, wat betekent dat de stroom van elektriciteit wordt onderbroken en niets werkt.De eenvoud van dit ontwerp maakt SPST -schakelaars een veel voorkomend en effectief hulpmiddel voor het regelen van elektrische circuits.

Basisconstructie van SPST -schakelaar

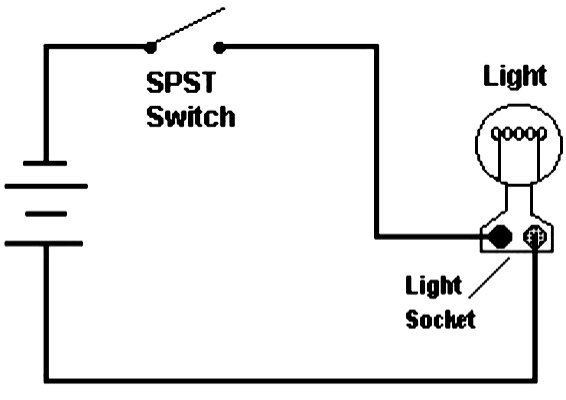

Figuur 2. SPST Switch Construction Diagram

De basisconstructie van een SPST -schakelaar is eenvoudig maar effectief.Het bestaat uit twee metalen platen die zijn ontworpen om elkaar aan te raken wanneer de schakelaar is gesloten.Wanneer deze platen contact maken, is het circuit voltooid en stroomt de elektriciteit door.Wanneer de platen echter niet raken (in de open positie), de stroom wordt onderbroken en het circuit is verbroken, waardoor de stroom van elektriciteit wordt gestopt.

In de context van een SPST -schakelaar, de term "pool"Verwijst naar het maximale aantal invoerverbindingen dat de schakelaar aankan, terwijl"gooien"Verwijst naar het maximale aantal uitgangsverbindingen. Dus in een SPST -schakelaar kunt u een enkele ingang en een enkele uitgang hebben. Dit betekent dat de schakelaar slechts één elektrisch circuit tegelijk regelt. Het is een zeer eenvoudig mechanisme dat dingen niet te ingewikkeld is, dat is waarom het in zoveel dagelijkse toepassingen wordt gebruikt, zoals draailichten aan en uit.

Het contactgebied, waar de twee metalen platen elkaar ontmoeten, is meestal gemaakt van een zilveren legering.Dit materiaal wordt specifiek gekozen omdat het goed is in het hanteren Hoge stromingen zonder beschadigd te raken.Zilverlegeringen zijn geweldig in het weerstaan ​​van slijtage van de elektrische stroming, waardoor de schakelaar lange tijd effectief blijft.Dit is vooral belangrijk in schakelaars die worden gebruikt voor apparaten die een hoger vermogen vereisen.

Om de schakelaar te beschermen tegen extern elektrisch contact en om te voorkomen dat de onderdelen onbedoeld aanraken, Polyvinylchloride (PVC) Materiaal wordt vaak gebruikt om de schakelaar te isoleren.Deze isolatie helpt bij het voorkomen van toevallige kortsluitingen of schokken.Het isolatiemateriaal wordt gekozen op basis van de bedrijfsspanning van het systeem om ervoor te zorgen dat het de omstandigheden aankan zonder af te breken of elektriciteit te laten ontsnappen.

Werk van SPST Switch

De SPST -schakelaar werkt als een simpele eenrichtingsschakelaar Dat bepaalt of een circuit is op of uit.Het werkt door het elektrische pad in het circuit te voltooien of te breken.Wanneer u op de knop drukt of de schakelaar omdraait, veroorzaakt dit de twee metalen platen in de schakelaar verbinden of loskoppelen van elkaar.

Wanneer de platen samenkomen (wanneer de schakelaar is ingeschakeld), is het circuit gesloten, waardoor elektriciteit door het circuit kan stromen.Dit is wanneer het aangesloten apparaat, zoals een gloeilamp, zal aanzetten en werken zoals verwacht.Als de platen uit elkaar zijn (wanneer de schakelaar is uit), het circuit is verbroken, wat betekent dat elektriciteit niet kan stromen en dat het apparaat zal worden uitgeschakeld.

Denk bijvoorbeeld aan de lichtschakelaar in uw kamer.Wanneer de schakelaar zich in de "bevindtUIT"Positie, de metalen platen in de schakelaar raken niet aan, dus het elektrische circuit is open. Dit stopt de stroom van elektriciteit en het licht gaat af. Wanneer u de schakelaar naar de"OP"Positie, de platen raken, het circuit voltooid en elektriciteit stromen naar het licht, waardoor het wordt aanzetten.

Met dit eenvoudige ontwerp kunt u eenvoudig de stroom van elektriciteit in het circuit regelen, waardoor de SPST -schakelaar op veel apparaten een essentieel onderdeel is.Of het nu gaat om een ​​licht, een fan of andere huishoudelijke apparaten, u kunt vertrouwen op de SPST -schakelaar om dingen te draaien op of uit betrouwbaar.

SPST Switch -bedradingsschema

Het circuitdiagram van een eenvoudige SPST -schakelaar wordt hieronder getoond.Dit circuit bestaat uit een SPST -schakelaar en twee gloeilampen, L1 En L2.In dit geval, L1 is een 1-watt lamp, En L2 is een 100-watt lamp.Het doel van dit circuit is om beide lampen te bedienen met slechts één eenvoudige schakelaar.

Wanneer de schakelaar is gesloten,, L1 (De 1-watt lamp) zal oplichten omdat de stroom die erdoorheen stroomt voldoende is.De stroom stroomt echter door L2 (De lamp met 100 watt) is zo klein dat het niet voldoende warmte genereert om op te verlichten.Dus, L2 overblijfselen uit.Wanneer de schakelaar is geopend,, L2 krijgt de volledige spanning, terwijl deze aanzet, terwijl L1 zal uitschakelen.

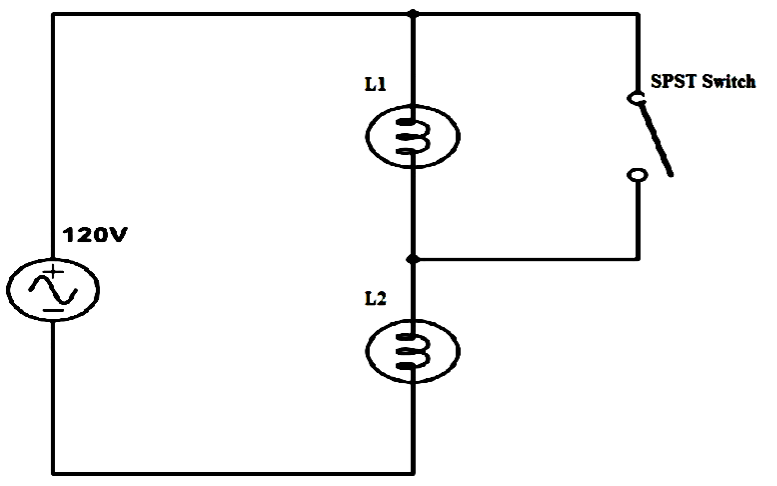

Figuur 3. SPST -schakelcircuit naar bedieningslampen

Overweeg bijvoorbeeld een 100-watt lamp werken bij 120V.De 100-watt lamp heeft een weerstand van 120 ohm.A 1-watt lamp werken bij 120V heeft een weerstand van 12.200 ohm.Wanneer de twee lampen in serie zijn aangesloten, de spanning over de 100-watt lamp zal zijn:

V = (120 / (120 + 12.200)) × 120 => v = 0.0097 × 120 = 1.164 volt

De gedissipeerde kracht in de 100-watt lamp zal zijn:

P = v² / r = (1.164) ² / 120 = 0,011 watt

Dit laat zien hoe de spanning is verdeeld tussen de twee lampen in serie en hoeveel vermogen er wordt verdwenen in de 100-watt lamp Wanneer de schakelaar is gesloten.

Overzicht van SPST Toggle Switch

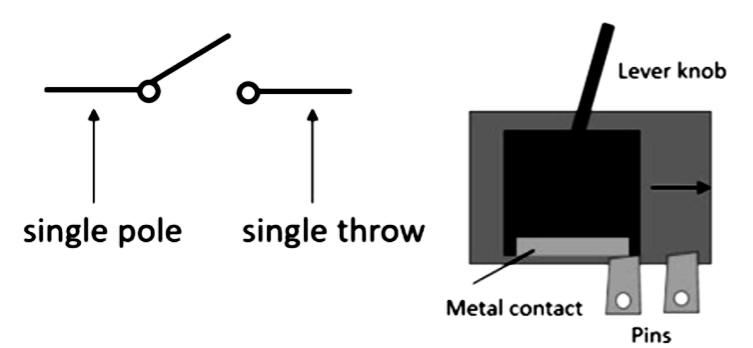

Afbeelding 4. SPST Toggle Switch

De SPST -schakelschakelaar is een type schakelaar dat gewoonlijk wordt gebruikt om de stroom van elektriciteit op veel apparaten te regelen.Het beschikt over een hefboom of hendel dat je kunt omdraaien om dingen te draaien op of uit.De manier waarop het werkt is eenvoudig: wanneer u de hendel verplaatst, voltooit of verbreekt het de elektrische verbinding tussen twee pinnen, waardoor het aangesloten apparaat in- of uitschakelt.Dit maakt de schakelaar heel gemakkelijk te bedienen, of het nu in uw huis of op het werk is.

De schakelaarschakelaar werkt met een Rocker-type contactmechanisme.Dit betekent dat het onderdeel in de schakelaar dat de stroom van elektriciteit regelt een is schommelend contact .Wanneer u de hendel verplaatst, beweegt het metalen contact er ook in.Als het contact aan de ene kant wordt omgedraaid, creëert het een pauze tussen de pennen, wat betekent dat er geen elektriciteit kan stromen.Wanneer het naar de andere kant wordt verplaatst, verbindt het metalen contact de pennen, waardoor de stroom door kan gaan, waardoor het apparaat wordt geleverd.

Een zeer nuttig kenmerk van de SPST -schakelschakelaar is de deksel.Deze hoes is ontworpen om de schakelaar te beschermen tegen Accidentele activering.Als u bijvoorbeeld in een gebied bent waar de schakelaar per ongeluk kan worden gestoten of aangeraakt, voorkomt dat deze onbedoeld wordt ingeschakeld of uitgeschakeld.Dit maakt de schakelaar betrouwbaarder en veiliger om te gebruiken op plaatsen waar u ervoor wilt zorgen dat het apparaat zonder ongewenste onderbrekingen in of uit blijft.

Dankzij het eenvoudige ontwerp en het gebruiksgemak is de SPST -schakelschakelaar op veel plaatsen te vinden, van huishoudelijke artikelen zoals zoals lichtschakelaars naar commerciële apparatuur.Het is een eenvoudig en betrouwbaar hulpmiddel dat goed werkt voor het beheersen van de stroom naar apparaten en biedt zowel veiligheid als gemak in één pakket.

SPDT -schakelaar converteren naar SPST -schakelaar

Een SPDT (dubbele paal dubbele worp) Schakel over naar een SPST (enkele paal enkele worp) Switch is vrij eenvoudig.Het enige wat u hoeft te doen is het gemeenschappelijke terminal (vaak gelabeld als C) samen met een van de andere twee terminals, die meestal worden gelabeld A En B.

Om de schakelaar te laten gedragen als een SPST, kunt u de gemeenschappelijke terminal aansluiten op beide terminal A of B, maar niet beide.Door dit te doen, heeft de schakelaar nu maar één ingang en één uitgang, net als een SPST -schakelaar.Deze instelling verandert de SPDT -schakelaar effectief in een eenvoudigere versie en bestuurt slechts één circuit in plaats van te schakelen tussen twee verschillende uitgangen.

Kortom, de conversie wordt bereikt door een van de twee beschikbare terminals (A of B) te kiezen samen met de gemeenschappelijke terminal (c) om een ​​enkele, aan/uit -verbinding te maken, vergelijkbaar met hoe een SPST -schakelaar werkt.

Voor- en nadelen van SPST -schakelaar

Voordelen	Nadelen
Eenvoudig circuitontwerp maakt het gemakkelijk begrijpen en implementeren.	Beperkte functionaliteit omdat het alleen basis -aan/uit -controle biedt.
Gemakkelijke bedrading met eenvoudige verbindingen die verminderen Installatietijd.	Labels kunnen vervagen en verwarring veroorzaken over de functie van de schakelaar.
Lage kosten vanwege het eenvoudige ontwerp.	Niet geschikt voor complexe besturingssystemen die meerdere vereisen uitgangen.
Betrouwbare werking met minder componenten, Foutpunten verminderen.	Frequent gebruik kan in de loop van de tijd slijtage veroorzaken op bewegende delen.
Kan hoogspanningen en stromen voor verschillende toepassingen.	Vatbaar voor schade in harde omgevingen, zoals hoge luchtvochtigheid of stof.
Gebruikersvriendelijk met eenvoudige aan/uit-functionaliteit.	Gebrek aan tactiele of visuele feedback kan het moeilijk maken om te bepalen de staat van de schakelaar.
Veelzijdig, gebruikt in zowel huishoudelijk als industrieel systemen.	Kan mechanische slijtage ervaren bij hoogfrequente schakelen Toepassingen.

Hoofdgebruik van SPST -schakelaar

SPST -schakelaars hebben verschillende toepassingen op verschillende velden.Hieronder staan ​​enkele van de belangrijkste toepassingen van SPST -schakelaars:

Gebruik in procescontrolesystemen

In geavanceerde procescontrolesystemen kunnen SPST-schakelaars dienen als vervanging voor tweedraadssensoren.In dergelijke systemen kunt u twee van de drie contacten gebruiken in een standaard SPDT -schakelaar (enkele pool dubbele worp) om de functie van een SPST -schakelaar te simuleren.Dit biedt een betrouwbare manier om processen in industriële omgevingen te beheersen, waardoor het systeem effectief werkt.

Power Control in Circuits

Een van de meest voorkomende toepassingen van een SPST -schakelaar is voor het in- of uitschakelen van een circuit.Deze schakelaars zijn ontworpen om de terminalverbinding te verbreken of aan te sluiten, die de stroom van elektriciteit regelt.Wanneer de schakelaar is ingeschakeld, voltooit deze het circuit en biedt het vermogen aan het hele systeem.Wanneer het is uitgeschakeld, snijdt het de stroom af en zorgt ervoor dat het apparaat niet actief is.

Eenvoudige aan/uit -applicaties

SPST -schakelaars worden meestal gebruikt in applicaties die een eenvoudige aan/uit -functie vereisen.Ze zijn bijvoorbeeld te vinden in huishoudelijke lichtschakelaars of andere alledaagse elektrische apparaten waar u alleen moet bepalen of het apparaat wordt aangedreven of uitgeschakeld.

Gebruik in eenvoudige elektronische projecten

SPST -schakelaars zijn ook ideaal voor eenvoudige elektronische projecten.Als u werkt aan een basiscircuit- of hobbyproject, biedt een SPST -schakelaar een eenvoudige en goedkope manier om de stroom te beheersen.Of het nu gaat om een ​​eenvoudig lichtcircuit of een klein apparaat, deze schakelaar is een praktische optie om het systeem in- of uit te schakelen zonder complexe bedrading.

Deze toepassingen laten zien hoe de SPST -schakelaar een eenvoudige, betrouwbare manier biedt om elektrische systemen in verschillende instellingen te regelen.De eenvoud, lage kosten en gebruiksgemak maken het een populaire keuze voor veel basistoepassingen.

Conclusie

Concluderend bieden SPST -schakelaars een eenvoudige maar zeer effectieve oplossing voor het regelen van elektrische circuits.Hun eenvoudige ontwerp maakt ze ideaal voor basisaan-/uit -toepassingen, van huishoudelijke verlichting tot eenvoudige elektronica.De belangrijkste voordelen van SPST -schakelaars omvatten hun lage kosten, gebruiksgemak en de mogelijkheid om hoge spanningen en stromen aan te kunnen.Ze hebben echter enkele beperkingen, zoals hun onvermogen om meer complexe taken zoals multi-output te schakelen.Ondanks deze nadelen blijven SPST -schakelaars een populaire keuze vanwege hun betrouwbaarheid en veelzijdigheid.Of u nu een klein elektronisch project bouwt of een huishoudelijk apparaat bestuurt, het begrijpen van hoe SPST -schakelaars werken, kan u helpen het meeste uit deze essentiële component te halen.
