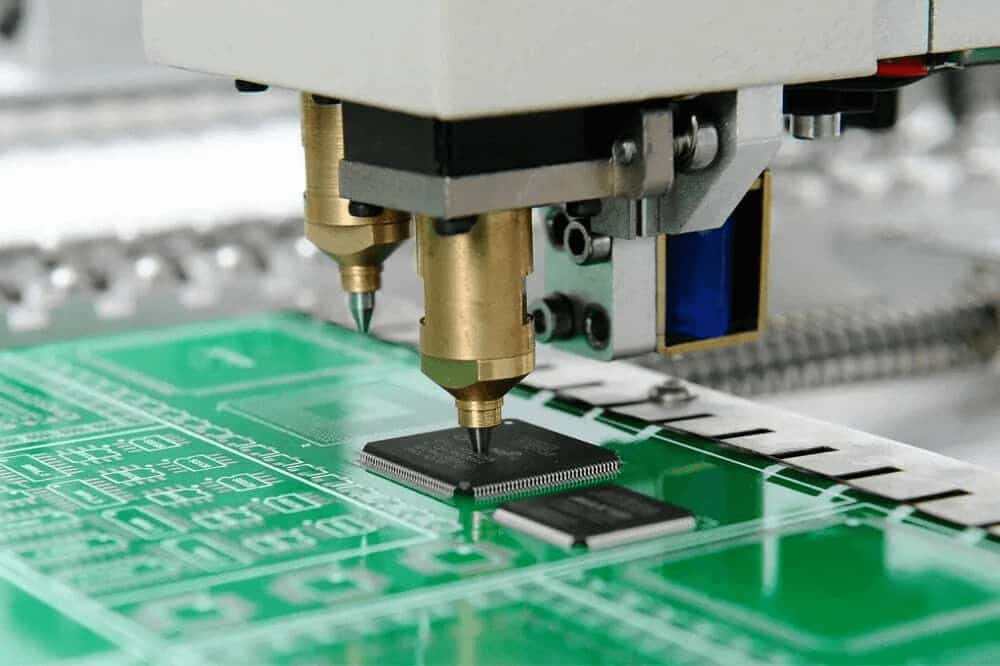

Figuur 1. SMT-component
Surface Mount Technology (SMT) is een methode voor het assembleren van elektronische circuits door componenten rechtstreeks op PCB-pads te plaatsen in plaats van ze door gaten te steken.Dit proces vermindert de afmetingen en het gewicht, verbetert de lay-outefficiëntie en maakt een hogere componentdichtheid mogelijk.SMT wordt veel gebruikt in de moderne elektronica en ondersteunt betrouwbare productie in grote volumes met een consistente assemblagekwaliteit.

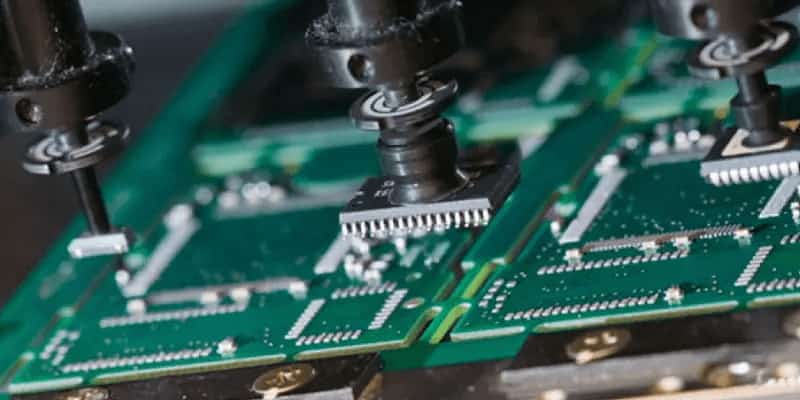

Figuur 2. Plaatsing van SMT-componenten
Surface Mount Technology verbindt componenten rechtstreeks met de koperen pads op een printplaat.De pads worden eerst bedekt met soldeerpasta, een mengsel van fijn soldeer en vloeimiddel dat het metaal reinigt en voorbereidt op hechting.Componenten worden vervolgens op de geplakte pads geplaatst;de kleverige pasta houdt ze op hun plaats.
Het bord gaat door een reflow-oven, waar een gecontroleerd temperatuurprofiel de soldeerpasta doet smelten.Gesmolten soldeer bevochtigt zowel de pads als de componentaansluitingen, en wanneer het bord afkoelt, stolt het tot sterke elektrische en mechanische verbindingen.De meeste pakketten hebben aansluitingen aan de randen, terwijl andere, zoals ball grid arrays (BGA's), kleine soldeerbolletjes aan de onderkant gebruiken om hun verbindingen te vormen.

Figuur 3. SMT-componenttypen
Opbouwcomponenten zijn ontworpen om direct op het oppervlak van een printplaat te worden geplaatst.Ze vertrouwen op kleine metalen aansluitingen voor elektrisch contact in plaats van lange kabels.Hun vormen en afmetingen variëren afhankelijk van de functie, maar ze zijn allemaal bedoeld om te passen in compacte lay-outs waar de ruimte beperkt is.
Passieve componenten voor opbouwmontage omvatten weerstanden, condensatoren en inductoren.Deze onderdelen geleiden, slaan op of beperken de elektrische energie zonder dat er een externe stroombron nodig is.De meeste worden geleverd in kleine, rechthoekige verpakkingen, waardoor ze gemakkelijk op het bord kunnen worden geplaatst en de lay-out overzichtelijk blijft.U ziet standaardmaatcodes zoals 0805, 0603, 0402 of 0201, en deze cijfers beschrijven de lengte en breedte van het onderdeel.Ze zijn belangrijk omdat ze bepalen hoeveel ruimte het onderdeel in beslag neemt, hoe het past bij nabijgelegen onderdelen en hoe goed het bestand is tegen stroom of elektrische spanning.Weerstanden en condensatoren komen het meest voor in deze groep, terwijl inductoren vaak in iets grotere of anders gevormde behuizingen verschijnen wanneer hogere stroomniveaus nodig zijn.
Transistors en diodes in opbouwvorm worden meestal in kleine plastic behuizingen ingebouwd met langs één zijde metalen geleiders.Veel transistors hebben drie kabels, die overeenkomen met de manier waarop ze de stroom in het circuit regelen of schakelen.Diodes hebben doorgaans twee kabels, hoewel sommige versies er meer gebruiken als ze meerdere diodes in één verpakking bevatten.Deze componenten spelen een belangrijke rol bij het schakelen, gelijkrichten of vormgeven van signalen binnen compacte circuits, en hun formaat maakt ze geschikt voor lay-outs die kleine afstanden nodig hebben zonder de elektrische prestaties te verliezen.
Opbouwgeïntegreerde schakelingen combineren veel interne componenten in één pakket, waardoor meer geavanceerde functies in een klein gebied passen.Er worden veel verschillende pakketstijlen gebruikt.SOIC-onderdelen werken goed voor een gemiddeld aantal pins, terwijl dunnere versies zoals TSSOP nog meer bordruimte helpen besparen.QFP-pakketten zijn aan alle vier de zijden voorzien van pinnen en worden gebruikt wanneer een apparaat een groter aantal verbindingen nodig heeft.BGA-pakketten plaatsen kleine soldeerbolletjes aan de onderkant in plaats van blootliggende kabels, wat een zeer hoog aantal pinnen ondersteunt en helpt bij de warmtestroom en signaalkwaliteit.Elk type wordt gekozen op basis van hoe complex het circuit is, hoeveel aansluitingen het nodig heeft en hoeveel ruimte er beschikbaar is op het bord.
Opbouwcomponenten volgen gestandaardiseerde pakketstijlen die hun vorm, grootte en plaats van hun aansluitingen op de printplaat definiëren.Deze normen zorgen ervoor dat de onderdelen correct op het bord passen en zorgen voor een stabiele plaatsing tijdens de productie.Elke categorie componenten gebruikt zijn eigen gemeenschappelijke voetafdrukken, en deze voetafdrukken geven aan hoe het onderdeel in een compacte lay-out past.

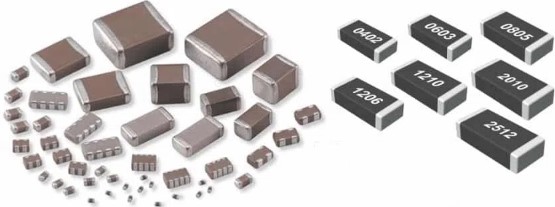

Figuur 4. Chippakketten voor SMT-weerstanden en condensatoren
Weerstanden en condensatoren in SMT-vorm worden meestal gemaakt als rechthoekige chippakketten gemarkeerd met maatcodes zoals 1206, 0805, 0603, 0402 of 0201. Deze codes beschrijven de lengte en breedte van elk onderdeel en laten zien hoeveel ruimte het onderdeel inneemt op het bord.Een 0603-onderdeel meet bijvoorbeeld 0,06 bij 0,03 inch.De verpakkingsgrootte beïnvloedt hoe gemakkelijk het onderdeel kan worden geplaatst en gesoldeerd en hoeveel elektrische of thermische spanning het kan verdragen.Grotere pakketten zijn gemakkelijker te hanteren, terwijl kleinere de lay-out compact houden als de ruimte beperkt is.

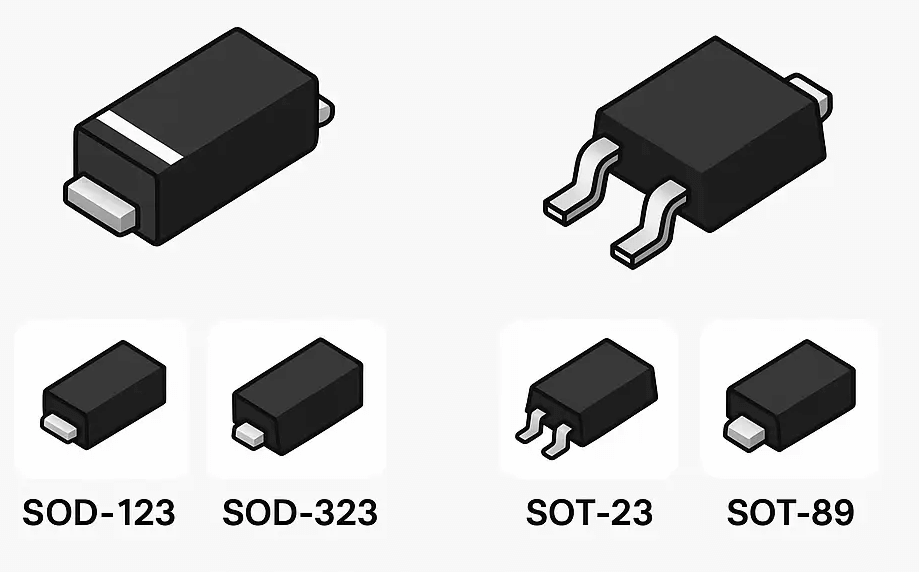

Figuur 5. SMT-pakketten voor diodes en transistors
Diodes en transistors gebruiken gewoonlijk kleine plastic behuizingen die zijn ontworpen voor een duidelijke oriëntatie en eenvoudige montage.Diodes verschijnen vaak in SOD-123- of SOD-323-pakketten, en veel transistors gebruiken SOT-23 of soortgelijke stijlen.

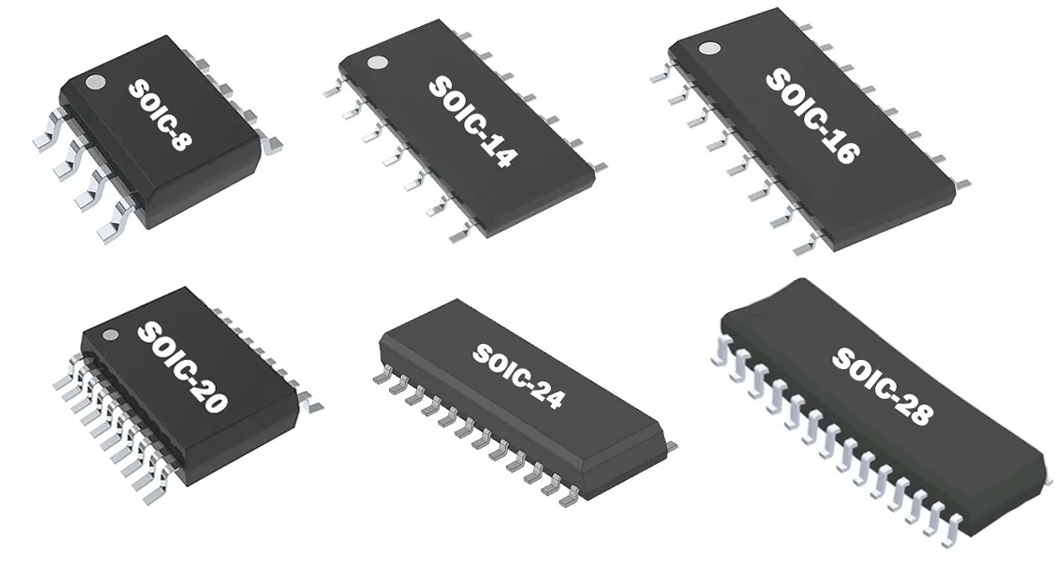

Figuur 6. Algemene SMT IC-pakketten
Geïntegreerde circuits vertrouwen op een breder scala aan SMT-pakkettypen om aan hun verbindingsbehoeften te voldoen.SOIC-, SSOP- en TSSOP-pakketten gebruiken zijkabels en werken goed voor apparaten met een gemiddeld pinaantal.QFP-pakketten plaatsen leads aan alle vier de zijden om hogere pincodes te ondersteunen.Complexere apparaten maken vaak gebruik van BGA-pakketten, die aan de onderkant kleine soldeerbolletjes dragen voor een compact en efficiënt verbindingspatroon.Chipschaalpakketten brengen het formaat dicht bij de siliciummatrijs om nog meer bordruimte te besparen.

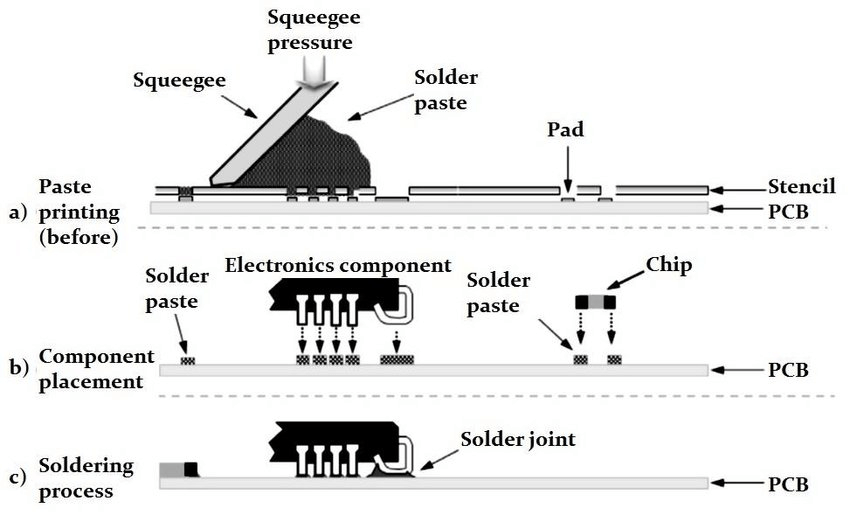

Figuur 7. SMT-assemblagefasen
Het SMT-assemblageproces begint met het aanbrengen van soldeerpasta op de koperen pads op de printplaat.Tijdens deze stap geleidt een roestvrijstalen stencil de pasta zodat deze alleen op de pads blijft liggen waar de componentaansluitingen contact zullen maken.Het mengsel van fijne soldeerdeeltjes en vloeimiddel moet met zorgvuldige controle worden afgezet, omdat de hoeveelheid en plaatsing van invloed zijn op de manier waarop de verbindingen tijdens het verwarmen worden gevormd.
Zodra de pasta op zijn plaats zit, gaat het bord naar de plaatsing van de componenten.Elk onderdeel wordt op de bijbehorende pads geplaatst en vision-systemen controleren de uitlijning om de juiste oriëntatie te garanderen voordat ze worden gesoldeerd.De kleverigheid van de pasta is voldoende om de componenten stabiel te houden terwijl het bord wordt voorbereid voor de volgende fase.
Het bord gaat vervolgens door een reflow-oven, waar gecontroleerde verwarming de soldeerpasta doet smelten en ervoor zorgt dat de aansluitingen in hun definitieve positie worden getrokken.Terwijl de plaat afkoelt, stolt het soldeer tot een betrouwbare elektrische en mechanische verbinding.Consistente temperatuurregeling tijdens verwarming en koeling helpt de verbindingskwaliteit te behouden en voorkomt dat componenten verschuiven.

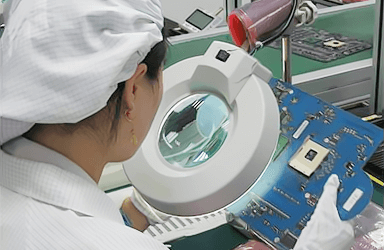

Figuur 8. SMT-inspectie en kwaliteitscontrole
Inspectie en kwaliteitscontrole zorgen ervoor dat elk opbouwcomponent correct wordt geplaatst en veilig op de printplaat wordt gesoldeerd. Geautomatiseerde optische inspectie (AOI) wordt vaak gebruikt;camera's scannen het bord en vergelijken het met een referentiebeeld om problemen zoals verkeerde uitlijning, verkeerde oriëntatie, onvoldoende soldeer, overtollig soldeer of overbrugging op te sporen.
Voor pakketten met verborgen soldeerverbindingen, zoals BGA, LGA, en QFN — Röntgeninspectie is vereist.Röntgenfoto's laten de interne kwaliteit van het soldeer zien, met holtes, onvolledige verbindingen of verborgen defecten die de betrouwbaarheid kunnen beïnvloeden.Sommige processen omvatten ook soldeerpasta-inspectie om het juiste pastavolume en de juiste plaatsing te verifiëren voordat componenten worden gemonteerd.
Na montage, elektrische en functionele testen bevestigen dat het bestuur functioneert zoals bedoeld.Deze tests zorgen ervoor dat elke verbinding correct presteert onder stroom- of signaalbelasting.Samen helpen de inspectiestappen een consistente kwaliteit te behouden en ervoor te zorgen dat afgewerkte platen voldoen aan de vereiste prestatienormen.
|
Voordelen
|
Beperkingen
|
| Ondersteunt compacte lay-outs met hoge dichtheid met kleinere componenten | Moeilijk handmatig te repareren vanwege kleine, dicht bij elkaar geplaatste delen |
| Maakt montage aan beide zijden van de PCB om ruimte te besparen | Vereist gespecialiseerde apparatuur zoals pastaprinters, pick-and-place-machines en reflow-ovens |
| Verbetert de elektrische prestaties dankzij kortere leadlengtes | Zeer kleine verpakkingen (0201, 01005) introduceer uitdagingen op het gebied van plaatsing en solderen |
| Vermindert boren, plaatgrootte en totale productiekosten | Verborgen verbindingen in BGA, QFN en LGA pakketten hebben röntgeninspectie nodig |
| Zorgt voor uniform, door reflow gevormd soldeer gewrichten met stabiele kwaliteit | Opbouwverbindingen bieden minder mechanische sterkte voor componenten met hoge spanning |
| Kan de warmtestroom verbeteren met behulp van thermisch materiaal pads of contacten aan de onderkant | Gevoelig voor hitte en vocht, die een zorgvuldige behandeling en opslag vereisen |

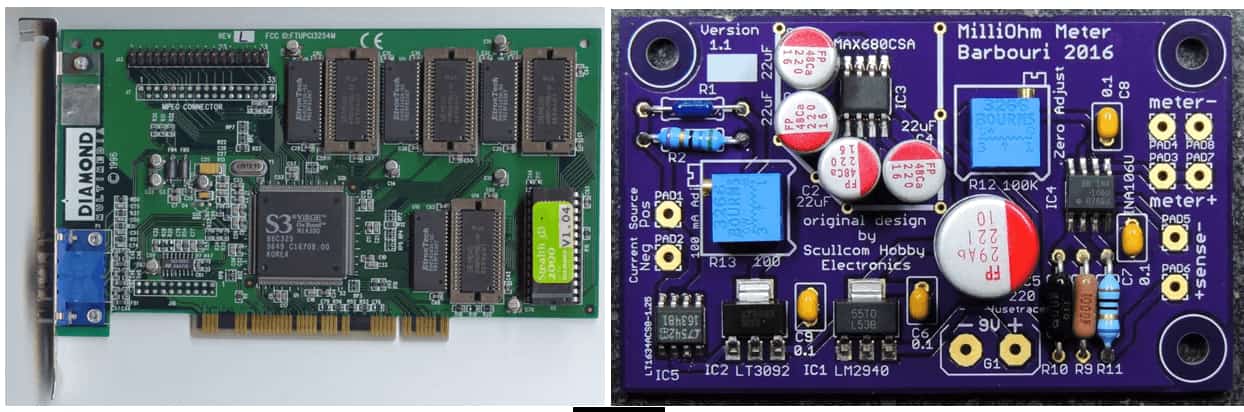

Figuur 9. SMT versus Through-Hole-kaarten
Surface Mount Technology en through-hole montage verschillen in de manier waarop componenten aan een printplaat worden bevestigd.SMT-onderdelen zitten direct op het oppervlak met korte uiteinden, terwijl componenten met doorlopende gaten gebruik maken van kabels die door geboorde gaten worden gestoken en aan de andere kant worden gesoldeerd.
SMT maakt compacte lay-outs mogelijk omdat de onderdelen kleiner zijn en geen gaten nodig hebben, waardoor krappe onderlinge afstanden en efficiënt gebruik van het bordoppervlak mogelijk zijn.Componenten met doorlopende gaten zijn groter en verder uit elkaar geplaatst, maar hun doorvoerstructuur biedt sterke mechanische ondersteuning, waardoor ze geschikt zijn voor onderdelen die worden blootgesteld aan spanning of die extra duurzaamheid vereisen.
De montagemethoden verschillen ook.SMT-onderdelen worden op pads geplaatst en tijdens reflow gesoldeerd, waardoor een snellere productie mogelijk is.Doorlopende onderdelen vereisen handmatige of geautomatiseerde loodinvoer vóór het solderen, wat de montagetijd verlengt.Elektrisch gezien helpen de kortere paden van SMT ongewenste effecten in hoogfrequente of gevoelige circuits te verminderen, terwijl langere doorlopende kabels kleine variaties kunnen introduceren.

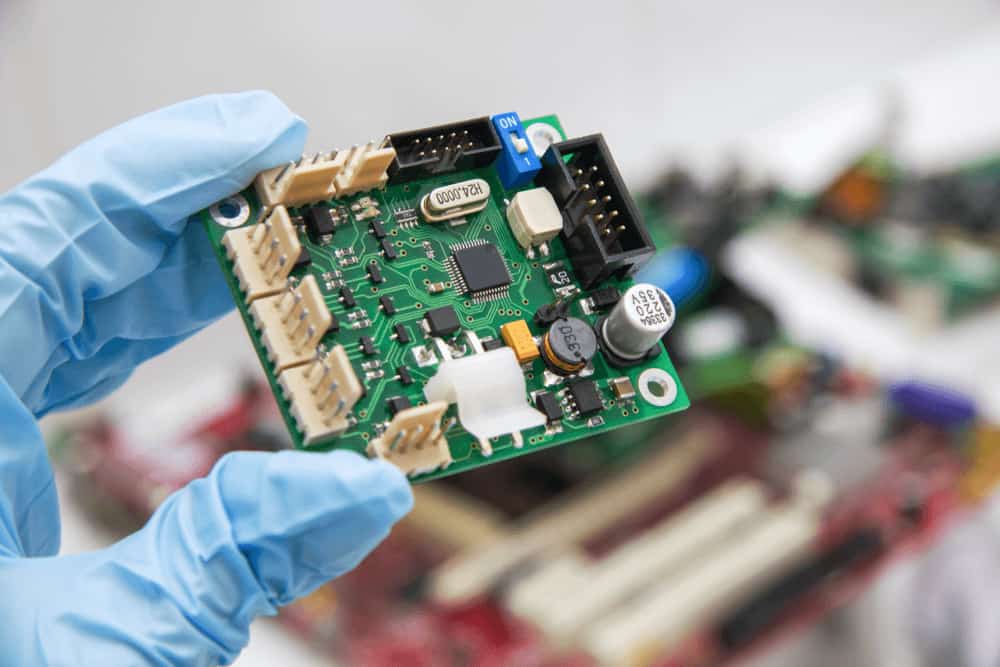

Figuur 10. SMT in moderne elektronica
Surface Mount-technologie wordt gebruikt in een breed scala aan elektronische systemen omdat het compacte lay-outs en een hoge componentdichtheid ondersteunt.Dankzij het vermogen om kleine onderdelen dicht bij elkaar te plaatsen, kunnen ontwerpers complexe circuits bouwen in een beperkte ruimte, wat essentieel is voor veel moderne producten.
In de consumentenelektronica wordt SMT aangetroffen in apparaten die kleine, lichtgewicht en multifunctionele printplaten vereisen.Het wordt gebruikt in smartphones, tablets, laptops, wearables, televisies en andere huiselektronica.De compacte structuur van SMT-onderdelen ondersteunt functies zoals draadloze communicatie, snelle verwerking en geavanceerde detectiefuncties, allemaal in strakke behuizingen.
De technologie staat ook centraal in autosystemen, waarbij elektronische regeleenheden en sensormodules afhankelijk zijn van kleine, betrouwbare componenten.SMT komt voor in motormanagementcircuits, veiligheidsmodules, remsystemen, navigatie-eenheden en de besturingskaarten die in elektrische voertuigen worden gebruikt.Deze toepassingen zijn afhankelijk van stabiele prestaties in omgevingen waar de ruimte beperkt is.
Bij industriële apparatuur ondersteunt SMT de besturings- en bewakingsfuncties die nodig zijn in productie- en energiesystemen.Voorbeelden zijn onder meer programmeerbare logische controllers, motordrivers, voedingen en industriële sensoren.Deze borden profiteren van de stabiele prestaties en het compacte formaat van SMT.
Veel medische apparaten gebruiken SMT om een nauwkeurige werking in kleine behuizingen te bereiken.Het komt voor in diagnostische hulpmiddelen, patiëntmonitors, beeldvormingsapparatuur en zowel draagbare als implanteerbare elektronica.Het kleine formaat en de consistente prestaties van SMT-onderdelen ondersteunen de nauwkeurigheid die nodig is in medische omgevingen.
SMT wordt ook veel gebruikt in draagbare apparaten en apparaten op batterijen, zoals handmeters, draadloze accessoires, GPS-trackers en compacte communicatiemodules.Door de hogere circuitdichtheid kunnen deze producten meerdere functies combineren en tegelijkertijd de grootte en het stroomverbruik effectief beheren.
In telecommunicatie en netwerken ondersteunt SMT apparatuur die stabiele hoogfrequente prestaties nodig heeft.Het wordt gebruikt in routers, modems, switches, basisstationhardware, RF-modules en glasvezelcommunicatiesystemen, waarbij korte elektrische paden helpen de signaalkwaliteit te behouden.
Sommige lucht- en ruimtevaart- en defensiesystemen zijn ook afhankelijk van SMT.Luchtvaartelektronica, radarmodules, satellietelektronica en navigatie-eenheden maken vaak gebruik van borden die met SMT zijn gebouwd om compacte structuren en een stabiele werking in veeleisende omgevingen te bereiken.De verminderde massa van SMT-componenten maakt ze geschikt voor vliegtuigen, drones en ruimtesystemen waarbij gewicht een kritische factor is.
Surface Mount-technologie geeft u een duidelijke manier om te begrijpen hoe moderne circuits veel functies in een kleine ruimte passen.Je ziet hoe onderdelen op het oppervlak van het bord worden geplaatst, hoe ze door solderen worden omgezet in solide verbindingen en hoe inspectie alles betrouwbaar houdt.De methode verkleint de afmetingen, verbetert de prestaties en ondersteunt veel functies in alledaagse producten.Naarmate u meer leert over de componenten, pakketten en montagestappen, krijgt u een beter idee van hoe compacte circuits worden gebouwd.SMT blijft telefoons, computers, voertuigen, medische hulpmiddelen en vele andere technologieën ondersteunen door de lay-outs klein te houden en de prestaties stabiel.
Stuur een aanvraag, we zullen onmiddellijk reageren.
SMT plaatst componenten rechtstreeks op het oppervlak van een printplaat in plaats van kabels door geboorde gaten te steken.Dit vermindert de grootte van de onderdelen en de ruimte die ze innemen.Je krijgt strakkere lay-outs, snellere montage en kleinere borden.Er worden nog steeds doorlopende onderdelen gebruikt, maar SMT komt vaker voor als je compacte circuits en een hogere componentdichtheid nodig hebt.
Soldeerpasta zorgt voor de initiële verbinding tussen het onderdeel en het koperen kussentje.Het bevat kleine soldeerdeeltjes en vloeimiddel.De flux reinigt het metaal zodat het soldeer soepel kan smelten en de pasta houdt het onderdeel op zijn plaats voordat het wordt verwarmd.Na reflow vormt het een solide verbinding die zowel elektrische stroom als mechanische ondersteuning draagt.
SMT verschijnt op vrijwel elk modern apparaat dat u gebruikt.Telefoons, laptops, wearables, gameconsoles en huishoudelijke elektronica zijn ervan afhankelijk.Het ondersteunt ook auto's, medische hulpmiddelen, draagbare meters, industriële apparatuur, communicatiehardware en veel apparaten op batterijen.Het kleinere formaat en de hogere dichtheid passen bij de behoeften van de hedendaagse compacte ontwerpen.
Zeer kleine SMT-onderdelen zijn moeilijker te hanteren en met de hand te repareren.Sommige pakketten verbergen hun soldeerverbindingen, zodat ze röntgencontroles nodig hebben.SMT-verbindingen bieden ook minder mechanische sterkte in situaties met trillingen of stress.Toch presteren ze goed als de bordindeling correct is gepland en de onderdelen binnen het beoogde bereik worden gebruikt.
Inspectie helpt bevestigen dat elk onderdeel op de juiste plaats zit en dat de soldeerverbindingen correct zijn gevormd.Optische inspectie spoort problemen op die u aan het oppervlak kunt zien, en röntgeninspectie controleert verborgen verbindingen.Functionele tests zorgen ervoor dat het bord naar verwachting werkt.Deze stappen helpen het uiteindelijke circuit betrouwbaar te houden zodra het in een apparaat wordt gebruikt.
