SINAD: definitie-, formule- en meetgids

In dit artikel leert u wat SINAD meet en hoe het de algehele signaalkwaliteit evalueert door rekening te houden met zowel ruis als vervorming.Je ziet hoe het meetproces werkt, van het toepassen van een schone testtoon tot het scheiden van ongewenste componenten en het omzetten van de resultaten naar decibel.Je zult ook begrijpen hoe SINAD verschilt van SNR, THD en ENOB.Bovendien schetst het artikel waar SINAD vaak wordt gebruikt in communicatie-, audio- en elektronische systemen.

Catalogus

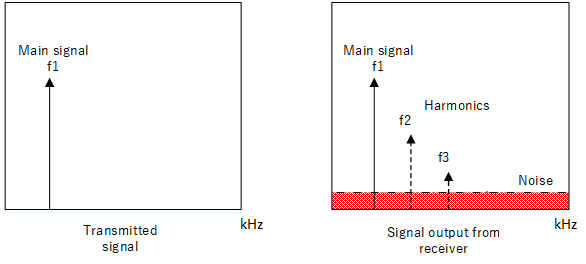

Figuur 1. SINAD-signaalvergelijkingsdiagram

Wat is SINAD?

SINAD (Signal-to-Noise and Distortion ratio) meet de zuiverheid van een signaal door de gewenste output te vergelijken met de gecombineerde ruis en vervorming die door een apparaat of ontvanger wordt geïntroduceerd.Zoals weergegeven in de afbeelding bevat een zuiver verzonden signaal alleen de hoofdtoon, terwijl de ontvangen uitvoer vaak harmonischen en achtergrondruis bevat die de algehele signaalhelderheid verminderen.Uitgedrukt in decibel (dB) biedt SINAD een nauwkeurige manier om de signaalkwaliteit, ontvangergevoeligheid en de prestaties van communicatie- en audiosystemen te evalueren.

SINAD-meetsysteemdiagram

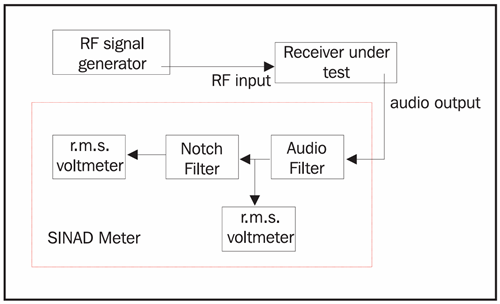

Figuur 2. SINAD-meetsysteemdiagram

Het bovenstaande diagram illustreert een standaard SINAD-meetopstelling en laat zien hoe elke fase het signaal tijdens het testen verwerkt.Een typische SINAD-meetopstelling omvat:

• Signaalgenerator – Produceert een zuivere referentietoon

• Testapparaat (DUT) – Meestal een radio-ontvanger, versterker of ADC

• Banddoorlaat- of notchfilter – Isoleert of verwijdert de frequentie

• Audio-analyzer / SINAD-meter – Meet totale ruis en vervorming

• Uitgangsbewaking – Controleert signaalvermogen tijdens het testen

De SINAD-formule

De standaardvergelijking voor SINAD is:

Waar:

• Signaal – Gewenste toon

• Ruis – Achtergrond- of thermische ruis

• Vervorming – Harmonischen en niet-lineariteiten

Sommige analysatoren gebruiken een op macht gebaseerde vorm:

Een hoge SINAD betekent dat ruis en vervorming slechts een klein deel van de totale output vertegenwoordigen, wat wijst op betere systeemprestaties.

Hoe SINAD werkt?

SINAD werkt door te meten hoeveel ongewenste ruis en vervorming er verschijnt naast een schoon signaal nadat het door een apparaat of ontvanger is gegaan.Om te beginnen wordt er een schone testtoon in het te testen apparaat (DUT) geïnjecteerd, zodat eventuele wijzigingen in de uitvoer van het systeem zelf komen.De analysator onderzoekt vervolgens het uitgangsspectrum en identificeert het signaal, eventuele harmonische vervorming en breedbandruis die door de elektronica wordt geïntroduceerd.

Vervolgens verwijdert een notch-filter of digitaal algoritme de toon, waardoor alleen ruis- en vervormingscomponenten achterblijven.Dit gefilterde resultaat laat zien hoeveel het oorspronkelijke signaal is verslechterd terwijl het door het systeem ging.Ten slotte vergelijkt de analysator de resterende ruis + vervorming met het totale uitgangssignaal om de SINAD-waarde in decibel (dB) te berekenen.

Omdat SINAD rekening houdt met zowel ruis als alle vormen van vervorming, biedt het een realistisch en uitgebreid beeld van de werkelijke signaalkwaliteit.Dit maakt het waardevol bij het evalueren van de gevoeligheid van de ontvanger, de audiogetrouwheid en de dynamische prestaties van ADC's en andere communicatie- of signaalverwerkingsapparatuur.

Hoe SINAD wordt gemeten?

Nadat je begrijpt hoe SINAD werkt, is de volgende stap om te onderzoeken hoe SINAD in de praktijk wordt gemeten.De onderstaande afbeelding illustreert een typische SINAD-meetopstelling en laat zien hoe het signaal door elke fase van de apparatuur beweegt.

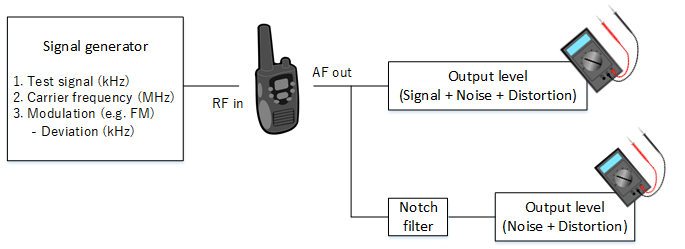

Figuur 3. SINAD-meetblokdiagram

Stap 1: Pas een bekende testtoon toe

U begint de SINAD-meting door een schoon, bekend testsignaal van uw signaalgenerator naar de ontvanger te sturen.Dit is meestal een toon van 1 kHz voor audiotests of een gemoduleerde RF-draaggolf voor communicatiesystemen.Door een gecontroleerde ingang te gebruiken, zorgt u ervoor dat eventuele ruis of vervorming die u later meet, afkomstig is van het te testen apparaat (DUT) en niet van de bron.

Stap 2: Leg het uitgangssignaal vast

Zodra het testsignaal door de ontvanger is gegaan, meet u de volledige uitvoer, inclusief het hoofdsignaal, de harmonische vervorming en eventuele thermische of elektrische ruis die door de circuits wordt toegevoegd.Hierdoor krijgt u een duidelijk beeld van hoe de ontvanger de originele toon verandert en kan de SINAD-meter intermodulatie en andere ongewenste componenten detecteren.In het diagram komt dit overeen met het meetpad “Signaal + Ruis + Vervorming”.

Stap 3: Verwijder de toon

Om ruis en vervorming te isoleren, leidt u de uitvoer door een notch-filter dat de hoofdtesttoon verwijdert.Het filter onderdrukt de frequentie scherp en laat ongewenste componenten onaangeroerd.Dit geeft u een zuivere meting van alleen Ruis + Vervorming, zoals weergegeven in het tweede pad van het diagram.

Stap 4: Bereken de SINAD-ratio

Nu beide metingen zijn vastgelegd, kunt u nu het niveau Ruis + Vervorming vergelijken met de volledige uitvoer die Signaal + Ruis + Vervorming bevat.Deze vergelijking laat zien hoeveel van de uitvoer van de ontvanger een schoon, bruikbaar signaal is versus ongewenste artefacten.Als de ruis en vervorming hoog zijn, daalt de SINAD-waarde, wat wijst op een lagere signaalkwaliteit.

Stap 5: Converteer het resultaat naar decibellen

Ten slotte converteert u de SINAD-verhouding naar decibel (dB) om het gemakkelijker te maken de prestaties van verschillende systemen te vergelijken.Door dB te gebruiken, kunt u snel de gevoeligheid van de ontvanger, de helderheid van het geluid en de algehele apparaatprestaties beoordelen.Een hogere SINAD-waarde betekent dat uw systeem een ​​betere signaalzuiverheid levert met minder vervorming.

Problemen die SINAD beïnvloeden

Verschillende factoren kunnen de SINAD-prestaties verminderen:

• Elektrische ruis (thermische ruis, EMI, interferentie)

• Harmonische vervorming van versterkers of niet-lineariteit van ADC

• Faseruis in RF-oscillatoren

• Onvoldoende filtering in ontvangers

• Problemen met aarding en afscherming

• Bandbreedtebeperkingen

• Impedantie-mismatch

SINAD versus SNR versus THD versus ENOB

SINAD, SNR, THD en ENOB zijn verwante metingen, maar beschrijven elk de signaalkwaliteit op een andere manier.Als u de verschillen begrijpt, kunt u gemakkelijker bepalen welke statistiek u moet gebruiken voor testen of analyseren.De onderstaande tabel vat samen hoe ze zich verhouden.

Aspect	SINADE	SNR	THD	ENOB
Definitie	Verhouding van signaal naar gecombineerde ruis en vervorming	Verhouding alleen van signaal naar ruis	Verhouding van harmonischen tot fundamenteel	Effectief resolutie afgeleid van SINAD
Primair Focus	Totaal dynamische prestaties	Lawaai zuiverheid	Lineariteit en harmonische vervorming	Realistisch beetje prestatie
Uitvoer Eenheid	dB	dB	dB of %	Beetjes
Analyse Bandbreedte	Geheel spectrale inhoud behalve DC	Lawaai alleen bandje	Harmonisch frequenties	Gebaseerd op SINAD-bandbreedte
Lawaai Inclusie	Ja	Ja	Nee	Indirect
Vervorming Inclusie	Allemaal typen	Geen	Harmonischen	Indirect
Meting Methode	FFT met ruis + vervormingsextractie	FFT exclusief harmonischen	FFT het meten van harmonische amplitudes	Berekend formule gebruiken
Vereist Testsignaal	Puur toon bijna op volle schaal	Hetzelfde toon als SINAD	Puur sinus	Volgt SINAD-test
Vereist Instrumentatie	Hoge resolutie FFT-analysator	Spectrum analysator of ADC FFT	Harmonisch meetopstelling	Rekenmachine alleen
Toepassingen	ADC/DAC validatie, RF-ontvangers, audio	Geluidsarm testen van versterkers, ADC-ruisvloer	Versterker lineariteit, audiozuiverheid	Omvormer selectie en ontwerpbegroting

Toepassingen van SINAD

RF en draadloze communicatie

SINAD wordt veel gebruikt in RF- en draadloze systemen om te evalueren hoe goed een ontvanger zwakke signalen kan detecteren.Het helpt bij het bepalen van de gevoeligheid van de ontvanger door te laten zien hoeveel ruis en vervorming er aanwezig is na demodulatie.Dit maakt SINAD een belangrijke maatstaf voor het beoordelen van de algehele RF-prestaties in omgevingen.

ADC- en DAC-karakterisering

Velen gebruiken SINAD om tijdens het testen de lineariteit en nauwkeurigheid van ADC's en DAC's te controleren.Het laat zien hoeveel ruis en vervorming de output van de converter beïnvloeden.Door SINAD te analyseren, kunt u de werkelijk bruikbare resolutie van het apparaat bepalen.

Testen van audioapparatuur

SINAD meet de helderheid en zuiverheid van audiosignalen in apparatuur zoals versterkers, mixers en opnameapparaten.Het benadrukt ongewenste vervorming en achtergrondgeluiden die de geluidskwaliteit beïnvloeden.Met deze meetwaarde kunt u verifiëren dat audiosystemen een zuivere en nauwkeurige uitvoer leveren.

Elektronisch systeemontwerp

SINAD helpt bij het identificeren van problemen bij het filteren, aarden en afschermen binnen elektronische circuits.Door de signaalkwaliteit te analyseren, kan het de lay-out optimaliseren en ongewenste interferentie verminderen.Dit zorgt voor stabielere en betrouwbaardere systeemprestaties tijdens bedrijf.

Kalibratie van meetapparatuur

SINAD wordt gebruikt om te bevestigen dat analysatoren, radio's en testinstrumenten binnen de gespecificeerde nauwkeurigheid presteren.Het controleert of de ruis- en vervormingsniveaus binnen aanvaardbare grenzen blijven.Regelmatige kalibratie met behulp van SINAD zorgt voor consistente en betrouwbare meetresultaten.

Conclusie

SINAD dient als een uitgebreide indicator voor de signaalkwaliteit, omdat het in één enkele meting rekening houdt met zowel ruis als vervorming.De gedetailleerde stappen van het proces laten zien hoe een systeem een ​​schone invoer wijzigt en hoe deze wijzigingen de prestaties beïnvloeden.De vergelijking met andere statistieken verduidelijkt de specifieke waarde die SINAD biedt bij het evalueren van dynamisch gedrag.De verschillende toepassingen tonen het belang ervan aan bij het testen, kalibreren en ontwerpen van betrouwbare elektronische systemen.
