RJ45 -connectorhandleiding: pinout, bedrading, kabeltypen en gebruik

Deze handleiding draait helemaal om RJ45 -connectoren, de kleine pluggen die worden gebruikt om internetkabels aan te sluiten.Het legt uit wat ze zijn, hoe ze werken en met welke soorten kabels ze verbinden.U leert over hun onderdelen, maten en verschillende soorten, zoals de stekkers die u op kabels of de aansluitingen in muren ziet.Het laat ook zien hoe ze aan kabels kunnen worden bevestigd, fouten kunnen vermijden en waar ze vaak worden gebruikt, zoals in huizen, kantoren en fabrieken.

Catalogus

Figuur 1. RJ45 -connector

Wat is een RJ45 -connector?

De RJ45 -connector, kort voor geregistreerde Jack 45, is een gestandaardiseerde plug die voornamelijk wordt gebruikt in Ethernet -netwerken.Hoewel het oorspronkelijk was ontworpen voor telefoonsystemen, evolueerde het om de hogere eisen van digitale gegevensoverdracht te ondersteunen.

Het beschikt over acht metalen contacten gerangschikt in een compacte plastic plug.Deze contacten verbinden met acht afzonderlijke draden in Ethernet -kabels, vier gedraaide paren koper.Het draaien helpt de elektrische interferentie te verminderen, waardoor duidelijke, betrouwbare signalen mogelijk zijn.

RJ45-connectoren zijn te vinden op bijna alle Ethernet-compatibele apparaten, zoals computers, routers, schakelaars, VoIP-telefoons en slimme hubs.Ze worden ook gebruikt in wanduitlaten, patchpanelen en keystone -jacks in gestructureerde bekabelingssystemen.Dankzij hun universele ontwerp werken ze met verschillende Ethernet -snelheden, van 10 Mbps tot 40 Gbps, afhankelijk van het kabeltype.

PIN -configuratie van de RJ45 -connector

Figuur 2. Pin -configuratie van de RJ45

De RJ45 -connector wordt gebruikt voor Ethernet -kabels en heeft 8 pins.Elke pin heeft een specifieke rol en draadkleur, afhankelijk van de gebruikte bedradingsstandaard, T568A of T568B.De onderstaande tabel toont de pin -nummers, signaalnamen, functies en draadkleuren voor beide normen.

PIN Nr.	Signaalnaam	Functie Beschrijving	T568A -draad Kleur	T568B draad Kleur
1	TX+_D1	Verzend gegevens +	Groen/wit	Oranje/wit
2	Tx --_d1	Gegevens verzenden -	Groente	Oranje
3	RX+_D2	Gegevens ontvangen +	Oranje/wit	Groen/wit
4	BI+_D3	Bidirectioneel paar +	Blauw	Blauw
5	BI --_D3	Bidirectioneel paar-	Blauw/wit	Blauw/wit
6	Rx --_d2	Gegevens ontvangen -	Oranje	Groente
7	BI+_D4	Bidirectioneel paar +	Bruin/wit	Bruin/wit
8	Bi --_d4	Bidirectioneel paar-	Bruin	Bruin

Functies en specificaties van RJ45

Functies

• Acht pinnen

Een RJ45 -connector heeft acht kleine metalen pennen erin.Elke pin verbindt zich op een andere draad in de Ethernet -kabel.Deze draden werken in paren ("Twisted Pairs" genoemd) om gegevens te verzenden en ontvangen.Met deze installatie kan de kabel internet- of netwerksignalen vervoeren.

• Modulair ontwerp

RJ45 -connectoren hebben een standaardvorm en grootte, wat betekent dat ze gemakkelijk in veel apparaten kunnen passen, zoals computers, routers, schakelaars en netwerkpoorten.Dit ontwerp maakt het eenvoudig om netwerken te bouwen en te repareren.

• Clip Lock -mechanisme

Er is een plastic clip op de connector die "klikt" op zijn plaats wanneer u deze aansluit. Dit voorkomt dat de connector per ongeluk uitvalt.Om het los te koppelen, drukt u de clip neer om deze vrij te geven.

• vergulde contacten

De pennen in de connector zijn vaak bedekt met goud.Goud wordt gebruikt omdat het goed elektriciteit geleidt en niet roest.Dit helpt de verbinding sterk en duidelijk te houden over een lange tijd.

• Duurzaamheid

RJ45 -connectoren zijn gebouwd om lang mee te gaan.Ze kunnen vele malen worden aangesloten en worden losgekoppeld zonder verbindingskwaliteit te breken of te verliezen.Dit maakt ze geweldig voor plaatsen waar kabels vaak worden gewijzigd.

• Kleurgecodeerde bedrading

De draden in Ethernet -kabels zijn kleurgecodeerd.Dit betekent dat elke draad een specifieke kleur heeft die overeenkomt met een pen op de connector.Dit maakt het gemakkelijker om de draden correct aan te sluiten en fouten te voorkomen.

Specificaties

• Standaardisatie

RJ45 -connectoren volgen een universele standaard genaamd TIA/EIA-568.Deze standaard vertelt mensen hoe ze de draden correct kunnen verbinden, zodat apparatuur van verschillende merken allemaal kan samenwerken.

• Afmetingen

De typische grootte van een RJ45 -connector is ongeveer 21,5 mm lang,, 11,7 mm breed, En 8,1 mm hoog.Het is klein, gemakkelijk te hanteren en past netjes in netwerkpoorten.

• Bedrijfstemperatuur

RJ45 -connectoren kunnen in veel omgevingen werken.Ze zijn ontworpen om tussen te werken -40 ° C en +85 ° C, wat betekent dat ze zowel zeer koude als zeer warme plaatsen aankan.

• Isolatieweerstand

Deze connectoren hebben een sterke isolatie, met weerstand van ten minste 500 megaOHMS (MΩ).Dit voorkomt dat ongewenste elektriciteit tussen draden lekt, waardoor het signaal helder en sterk blijft.

• Diëlektrische weerstandsspanning

RJ45 -connectoren kunnen aan tot 1000 volt elektriciteit zonder te breken.Dit helpt het netwerk te beschermen tegen stroomstoten of kort circuits, waardoor de apparatuur veilig blijft.

• Compatibiliteit

Werkt met CAT5, CAT5E, CAT6, CAT6A, CAT7 en CAT8 Ethernet -kabels.

• Gegevensoverdrachtsnelheden

Ondersteunt snelheden van 10 Mbps tot 40 Gbps, afhankelijk van het kabeltype en de apparatuur.

Kabelcategorieën gebruikt met RJ45

RJ45 -connectoren werken met verschillende ethernetkabeltypen, elk geschikt voor specifieke snelheden en omgevingen.

CAT5

Cat5 is een ouder type Ethernet -kabel en heeft in het verleden veel gebruikt.Het hielp bij het creëren van de manier waarop we computers en apparaten vandaag verbinden.Cat5 -kabels kunnen snelheden van 10 tot 100 megabits per seconde ondersteunen, wat toen goed was.De draden binnen zijn gedraaid om problemen met het signaal te verminderen.Deze kabels werden gebruikt in huizen en kantoren om computers met internet te verbinden.Maar nu is Cat5 te traag voor de meeste moderne behoeften.Nieuwere kabels zijn veel sneller en beter in het verwerken van gegevens.Daarom wordt Cat5 niet meer in nieuwe netwerken gebruikt.Hoewel het verouderd is, was het destijds een grote stap voorwaarts.

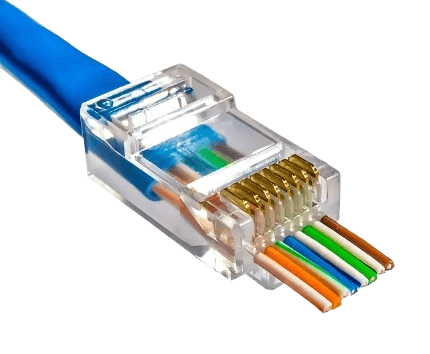

Figuur 3. Cat5

CAT5E

CAT5E is een verbeterde versie van CAT5.De "E" staat voor "Enhanced", wat beter betekent.Deze kabel kan snelheden tot 1 gigabit per seconde ondersteunen, wat veel sneller is dan Cat5.Het werkt ook ver over lange afstanden tot 100 meter (ongeveer 328 voet).De draden binnenin zijn strakker gedraaid dan in Cat5, wat helpt bij het voorkomen van signaalproblemen.Daarom geeft CAT5E een stabielere en duidelijke verbinding.Het wordt vandaag nog steeds veel gebruikt in huizen, scholen en kleine bedrijven.Het is een goede keuze als je iets wilt dat goed werkt en niet teveel kost.Velen gebruiken CAT5E voor regelmatige internetactiviteiten zoals het bekijken van video's, het bladeren op internet of online gamen.Het is nu niet de snelste optie, maar het is goed genoeg voor de meeste behoeften.Als u een solide en betaalbare kabel wilt, is CAT5E een geweldige optie.

Figuur 4. Cat5e

CAT6

Cat6 is een snellere kabel dan Cat5e.Het kan maximaal 10 gigabits per seconde ondersteunen, maar alleen voor korte afstanden ongeveer 55 meter (180 voet).Daarna begint de snelheid te dalen.De draden in Cat6 zijn nog strakker gedraaid en sommige versies hebben extra plastic om interferentie te blokkeren.Dit maakt het signaal schoner en sterker.Cat6 is een goede keuze die sneller internet wil, vooral in kleine ruimtes zoals één kamer of een klein kantoor.Het kost meer dan Cat5e maar geeft een betere snelheid en prestaties.Als u snellere internetservice hebt of grote bestanden tussen computers deelt, helpt Cat6 veel.Het is niet te duur en geeft een goede mix van snelheid en waarde.

Figuur 5. Cat6

CAT6A

Cat6a is een betere versie van CAT6.De "A" staat voor "Augmented", wat verbeterd betekent.Het kan gegevens verzenden tegen 10 gigabits per seconde, net als Cat6, maar het werkt op die snelheid voor een langere afstand tot 100 meter (328 voet).Dit is handig in grote gebouwen, kantoren of scholen waar kabels ver moeten gaan.Cat6a heeft ook een sterkere afscherming, die het signaal beschermt tegen ruis en andere draden in de buurt.Dit maakt de verbinding stabieler en betrouwbaarder.Cat6A -kabels zijn dikker en een beetje moeilijker te buigen, maar ze werken geweldig op plaatsen waar snelheid en afstand beide ertoe doen.Ze helpen ook uw netwerk te beschermen tegen problemen die het kunnen vertragen.Als je een snel, sterk en langdurig netwerk wilt, is Cat6a een zeer goede keuze.Het kost meer dan Cat6, maar het is de moeite waard voor grotere of drukkere netwerken.

Figuur 6. Cat6a

CAT7

Cat7 is een zeer geavanceerde Ethernet -kabel.Het kan 10 gigabits per seconde aan, net als Cat6a, maar met nog betere bescherming tegen signaalproblemen.Elk draadpaar binnen heeft zijn eigen schild en er is nog een schild rond de hele kabel.Dit maakt het geweldig op plaatsen met veel draden en elektrische ruis, zoals serverruimtes of fabrieken.Cat7 is een beetje moeilijker te gebruiken omdat het dik en niet erg flexibel is, maar het geeft een sterk, duidelijk signaal.Het is ook duurder dan Cat6a.Sommige mensen gebruiken CAT7 thuis als ze een zeer sterk netwerk willen, maar het wordt meestal gebruikt in bedrijven.Het kan werken met RJ45 -connectoren als u het juiste soort stekkers gebruikt.CAT7 is een goede optie als u een zeer stabiele en hoogwaardige verbinding nodig hebt, vooral wanneer er interferentie van andere elektronica kan zijn.

Figuur 7. Cat7

CAT8

Cat8 is de nieuwste en snelste Ethernet -kabel die werkt met RJ45 -connectoren.Het kan gegevens overbrengen met snelheden tot 40 gigabits per seconde, maar alleen over korte afstanden tot 30 meter (ongeveer 98 voet).Dit maakt het perfect voor datacenters, waar servers veel gegevens snel moeten verplaatsen.Cat8 -kabels hebben een zeer sterke afscherming om het signaal te beschermen tegen interferentie.Ze zijn dikker en zwaarder dan andere kabels en kosten meer.Daarom worden ze meestal gebruikt op plaatsen die echt topsnelheid en sterke verbindingen nodig hebben.Als u de snelste kabel vandaag beschikbaar wilt hebben en de hogere kosten niet erg vindt, is Cat8 de beste keuze.

Figuur 8. Cat8

Soorten RJ45 -connectoren

RJ45 -connectoren zijn er in verschillende vormen voor verschillende toepassingen:

Mannelijke pluggen

Dit zijn de connectoren die aan het einde van Ethernet -kabels worden gevonden.Ze zijn gemaakt van doorzichtig plastic en hebben acht kleine gouden pennen erin.Het goud helpt een sterk signaal te creëren.Elke mannelijke plug heeft een klein tabblad dat op zijn plaats klikt wanneer u deze aansluit. Dit tabblad voorkomt dat de kabel wegglijdt.U gebruikt mannelijke pluggen om dingen zoals computers, modems of wifi-routers aan te sluiten op een netwerk.Dit zijn het meest voorkomende type RJ45 -connector en worden gebruikt in huizen, scholen en kantoren.

Figuur 9. Mannelijke RJ45 -connectoren (RJ45 -plug)

Vrouwelijke jacks

Vrouwelijke jacks zijn de onderdelen die mannelijke pluggen ontvangen.U vindt ze op apparaten zoals routers, netwerkschakelaars, computers of in wandbakken.Ze hebben veerkrachtige metalen contacten in die de gouden pennen van de mannelijke plug aanraken.Hierdoor werkt het internetverbinding.Wanneer u de kabel aansluit, vergrendelt deze op zijn plaats met een kleine klik.Vrouwelijke jacks blijven op één plek en je sluit gewoon aan wanneer dat nodig is.Ze worden overal gebruikt waar u een kabel op een apparaat aansluit.

Figuur 10. Vrouwelijke RJ45 -connectoren (RJ45 -socket)

Veldinstallabele connectoren

Deze connectoren zijn gemaakt voor zware plaatsen, zoals buitenshuis of in fabrieken.Ze beschermen de kabel tegen stof, vuil en water.Sommige kunnen met de hand worden samengesteld zonder speciale gereedschappen, waardoor ze gemakkelijk te gebruiken zijn.Je kunt ze ook uit elkaar halen en ze opnieuw gebruiken indien nodig.Gebruik deze wanneer u kabels in ruwe omstandigheden moet repareren of installeren.Ze zijn sterker dan gewone connectoren en zijn geweldig voor snel, on-the-go werk.

Figuur 11. Field RJ45 -connectoren

Keystone Jacks

Keystone -jacks worden gebruikt in muren of patchpanelen om dingen netjes te houden.Ze breken in wandplaten of netwerkboxen.De kabel is binnen verbonden met behulp van een speciaal punch -tool.Daarna kunt u een gewone Ethernet -kabel aan de buitenkant aansluiten.Keystone Jacks worden gebruikt in huizen en kantoren om schone, georganiseerde kabelsystemen te maken.

Straight-through versus crossover-kabels

Ethernet-kabels kunnen op twee belangrijke manieren worden aangesloten: rechte of crossover.

In een rechte kabel zijn de draden aan beide uiteinden op dezelfde manier verbonden.Pin 1 gaat naar pin 1, pin 2 tot pin 2, enzovoort.Dit type kabel wordt gebruikt om verschillende soorten apparaten aan te sluiten, zoals een computer op een router of een laptop op een schakelaar.Het is de meest voorkomende Ethernet -kabel die wordt gebruikt in huizen en kantoren.Als u alleen uw computer aansluit op internet, is dit de kabel die u meestal gebruikt.

Figuur 12. Straight-through versus crossover-kabels

In een crossover -kabel worden sommige draden tussen de twee uiteinden verwisseld.Hierdoor kunnen twee vergelijkbare apparaten rechtstreeks met elkaar praten, zoals computer naar computer of schakelen om te schakelen.Het ene uiteinde maakt meestal gebruik van T568A -bedrading en het andere gebruikt T568B.Met deze schakelaar in bedrading kunnen gegevens worden verzonden en correct worden ontvangen tussen de twee apparaten.

Tegenwoordig hebben veel nieuwe computers, routers en schakelaars een slimme functie genaamd Auto-MDI/MDI-X.Hiermee kan het apparaat het kabeltype zelf uitzoeken.Dus, of u nu een rechte of crossover-kabel gebruikt, deze werkt nog steeds.Maar als u oudere apparaten gebruikt of een verbindingsprobleem probeert op te lossen, is het nog steeds handig om het verschil tussen deze twee kabeltypen te begrijpen.

Een RJ45 -connector krimpen

Volg een nauwkeurig proces om een ​​RJ45 -connector aan een kabel aan een kabel te bevestigen:

1. Strip ongeveer een centimeter van de buitenste jas van de kabel.

Afbeelding 13. De kabeljas strippen

2. Uit de vier draadparen en rangschik ze per kleur volgens T568A of T568B.

Figuur 14. Uitwist en glad de draad glad

3. Houd de wendingen zo dicht mogelijk bij de connector om interferentie te verminderen.

4. Snijd de draden tot dezelfde lengte, ongeveer een halve inch.

5. Schuif ze in de connector en zorg ervoor dat elk zijn pen bereikt en de schede past in de achterkant van de stekker.

Afbeelding 15. De draden invoegen in de plug

6. Gebruik een krimpgereedschap om de metalen contacten van de connector in de draden te drukken en de stekker te vergrendelen.

Figuur 16. Crimmend Tool

7. Test na het krimpen de kabel met behulp van een netwerktester om ervoor te zorgen dat alle draden correct zijn aangesloten en het signaal schoon is.

Figuur 17. RJ45

Veel voorkomende RJ45 bedradingsfouten

Sommige typische fouten kunnen grote problemen veroorzaken bij de netwerkprestaties:

• Gemengde bedradingsnormen: aan de ene kant gebruiken en T568B aan de andere kant gebruiken (wanneer u niet zou moeten), kan de kabel als een crossover fungeren in plaats van een rechte door.

• Slechte krimpen: losse of slecht geperste contacten kunnen onstabiele verbindingen of volledig falen veroorzaken.

• Te veel Untwisting: te veel draad blootleggen of te veel schede verwijderen verhoogt de interferentie.

• Testen overslaan: zonder een tester is het moeilijk om problemen zoals miswires of open circuits te vangen.

• Overtollige lengtelimieten: verder gaan dan 100 meter kan het signaal afbreken.

• Geen spanningsverlichting: zonder laarzen of ondersteuning kunnen connectoren loskomen of beschadigd raken.

• Strakke bochten: het overbuigen van de kabel kan zijn interne structuur schaden.

RJ45 vs. RJ11 -connectoren

Figuur 18. RJ45 versus RJ11 -connectoren

Functie	RJ45 Aansluiting	RJ11 Aansluiting
Primair gebruik	Ethernet- en high-speed datanetwerken	Telefoonlijnen en DSL -verbindingen
Aantal contacten	8 contacten	2 tot 4 contacten
Maximale snelheid	Tot 40 Gbps (opstelling op korte afstand)	Meestal onder de 24 Mbps
Maat	Groter	Kleiner
Verenigbaarheid	Kan RJ11 -pluggen niet accepteren	Kan fysiek passen in RJ45 -poorten (niet veilig)
Waarschuwing voor havengebruik	Gebruik alleen voor Ethernet -verbindingen	Kan RJ45 -poorten beschadigen indien ingevoegd
Kabeltypen	Cat5, Cat5e, Cat6, Cat6a, Cat7, Cat8	Telefoonkabels (bijv. Vlak 2-draads of 4-draads)

Toepassingen van RJ45

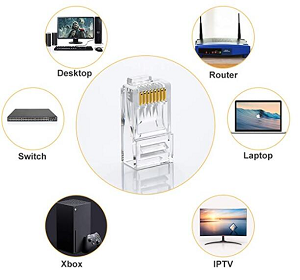

Figuur 19. Toepassingen van RJ45

Computernetwerken

RJ-45-connectoren worden tegenwoordig in de meeste computernetwerken gebruikt.Ze verbinden computers, servers, schakelaars en andere apparaten met behulp van Ethernet -kabels.Deze connectoren helpen gegevens snel en betrouwbaar te bewegen tussen vele apparaten in kantoren en datacenters.Of het nu in kleine bedrijven of grote bedrijven, RJ-45-connectoren zijn belangrijk voor het bouwen van sterke en georganiseerde netwerken.

Internetverbinding

RJ-45-connectoren worden vaak gebruikt om apparaten op internet te verbinden.Je vindt ze op Ethernet -kabels die modems, routers of schakelaars koppelen aan computers, smart -tv's en gameconsoles.Mensen geven vaak de voorkeur aan deze bekabelde verbindingen omdat ze sneller en stabieler zijn dan wifi, vooral wanneer high-speed internet nodig is.

Telefoon- en communicatiesystemen

In moderne telefoonsystemen helpen RJ-45-connectoren telefoons aan te sluiten die internet gebruiken (VoIP-telefoons).Deze telefoons sturen spraak via dezelfde Ethernet -kabels die in computernetwerken worden gebruikt.Dit maakt de opstelling eenvoudiger en flexibeler, vooral in kantoren en callcenters.

Audio- en videosignalen

RJ-45-connectoren worden ook gebruikt om geluids- en videosignalen te verzenden, vooral in systemen zoals HDBASET of IP-gebaseerde HDMI.Hiermee kunt u hoogwaardige audio en video verzenden via normale Ethernet-kabels, die verder kunnen gaan dan HDMI-kabels.Het is handig op plaatsen zoals thuistheaters, vergaderzalen en digitale displays.

Beveiligingscamera's

RJ-45-connectoren worden gebruikt in beveiligingssystemen om IP-camera's te verbinden met recorders en monitors.Met Poe (Power Over Ethernet) kan één Ethernet -kabel zowel gegevens als stroom naar de camera sturen.Dit maakt het gemakkelijker om camera's te installeren, zelfs op moeilijk bereikbare plekken.Het is gebruikelijk in huizen, kantoren en bedrijven.

Home Networks

Thuis koppelen RJ-45-connectoren-apparaten zoals computers, printers en mediaservers.Voor degenen die snel en gestaag internet willen, zoals voor gaming, streaming of werken vanuit huis, zijn RJ45-verbindingen beter dan Wi-Fi omdat ze vertraging en signaalverlies verminderen.

Industrie en fabrieken

In fabrieken en andere industriële gebieden worden sterkere RJ-45-connectoren gebruikt om machines, sensoren en besturingssystemen te verbinden.Deze connectoren kunnen moeilijke omstandigheden aan, zoals schudden, water en elektrisch geluid.Ze helpen de communicatie soepel te houden op plaatsen waar gewone kabels mogelijk falen.

Fysieke afmetingen van RJ45 -connectoren

Figuur 20. Fysieke dimensies van RJ45 -connectoren

Deel	Meting	Details
Totale lengte	20,45 mm	Volledige lengte van de stekker
Totale breedte	11,68 mm	Breedste deel van de connector
Totale lengte	7,75 mm	Van basis naar boven, inclusief vergrendelingstabblad
Neem contact op pin pitch	1,00 mm	Afstand tussen elk van de 8 pinnen
Contactgebied breedte	9,50 mm	Breedte waar de 8 pins zijn uitgelijnd
Latch (tab) lengte	14,8 mm	Lengte van het vergrendelingslip
Klinkhoogte	2,77 mm	Hoe ver steekt het tabblad uit het lichaam
Lichaamsdiepte (voor kabel)	12.32 mm	Van de voorkant van de plug naar de waar de kabel begint
Stapelhoogte	6,60 mm	Verticale grootte van basis naar boven (exclusief vergrendeling)

Conclusie

RJ45 -connectoren vormen een hoofddeel van bedraad internet- en netwerksystemen.Ze gebruiken 8 metalen pinnen om gegevens te verzenden en ontvangen en werken met vele soorten Ethernet -kabels, van oudere zoals Cat5 tot nieuwere, snellere zoals Cat8.Deze connectoren zijn sterk, gemakkelijk te gebruiken en werken met veel verschillende apparaten.Er zijn verschillende soorten RJ45 -connectoren gemaakt voor huizen, kantoren en zelfs buiten- of fabrieksgebruik.Weten hoe ze correct moeten worden bedraden, ze goed moeten krimpen en fouten kunnen vermijden, helpt uw ​​netwerk soepel te laten werken.Of u nu een thuisnetwerk of een groot kantoorsysteem opstelt, RJ45 -connectoren zijn een van de belangrijkste tools om de klus goed te klaren.
