Mastering schematische symbolen: een gids voor elektronisch circuitontwerp

In de ingewikkelde wereld van elektronisch ontwerp en onderhoud, is het vermogen om schematische diagrammen te interpreteren en te gebruiken als een hoeksteen van technische vaardigheid.Deze diagrammen, of schema's, overstijgen louter grafische representaties, ze belichamen de uitgebreide blauwdruk van elektrische verbindingen, componenten, creatie en probleemoplossing van elektronische apparaten.De gestandaardiseerde symbolen die in deze schema's worden gebruikt - variërend van basiscomponenten zoals weerstanden en condensatoren tot complexe geïntegreerde circuits - spelen een cruciale rol bij het overbruggen van de kloof tussen theoretische ontwerpen en praktische toepassingen.Deze gids duikt in de nuances van schematische symbolen en hun operationele betekenis en biedt een gedetailleerde verkenning van hun typen, betekenissen en gebruik in verschillende elektronische circuits.

Catalogus

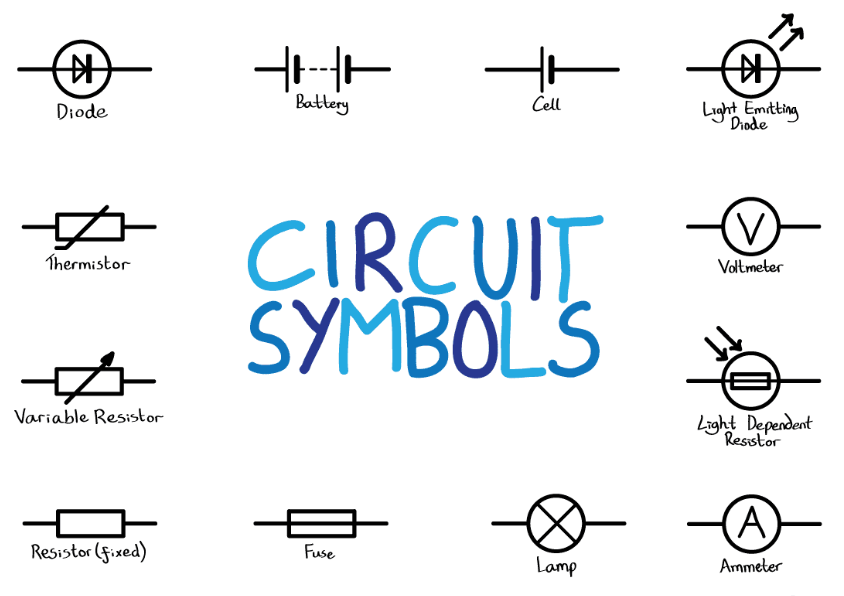

Afbeelding 1: Circuitsymbolen/ schematische symbolen

Schematisch overzicht

Een circuitdiagram, of schematisch, is niet alleen een grafische weergave van elektrische verbindingen, componenten en bewerkingen, het dient als basis voor het hele proces van elektronisch ontwerp en probleemoplossing.Ingenieurs en technici gebruiken een set gestandaardiseerde grafische symbolen, bekend als schematische symbolen, om de verschillende componenten in een circuit en hun verbindingen duidelijk aan te geven.

Deze symbolen variëren van eenvoudige weerstanden en condensatoren tot complexere geïntegreerde circuits.Elk symbool is zorgvuldig vervaardigd om intuïtieve informatie te bieden over het type component en de functie ervan.Binnen een circuitdiagram bepalen deze symbolen niet alleen de locatie van componenten, maar onthullen ze ook hoe ze elektrisch zijn aangesloten.Bovendien kunnen gemeenschappelijke pennen of aansluitende lijnen in het schema worden gelabeld met letters of afkortingen, waardoor de informativiteit en bruikbaarheid van het diagram wordt verbeterd.

Wereldwijd zijn er verschillende symboolvarianten, de gestandaardiseerde symbolen van de International Electrotechnical Commission (IEC) en het Institute of Electrical and Electronics Engineers (IEEE) zorgen voor een zekere mate van universaliteit en interoperabiliteit.Deze standaardisatie is met name van vitaal belang voor internationale projecten en academische beurzen.

Schematische symbolen

Voedingssymbolen

Voedingsvoorraden zijn essentieel in elk elektronisch apparaat, gesymboliseerd door een reeks afwisselende lange en korte lijnen.Deze lijnen geven niet alleen de aanwezigheid van een stroombron aan, maar ook het type elektrische energie.In complexe circuits worden verschillende symbolen voor voedingen, zoals die voor positieve en negatieve systemen, gebruikt om hun configuraties duidelijk weer te geven door de oriëntatie en het ontwerp van de symbolen.

Figuur 2: Universeel Power Symbol

Afbeelding 3: DC -voedingssymbool aan de linkerkant, AC -voedingssymbool aan de rechterkant

Weerstandssymbolen

Weerstanden, fundamenteel in het beheersen van de stroom van elektriciteit, zijn anders vertegenwoordigd in Amerikaanse en Europese normen.Het Amerikaanse symbool is zigzag, terwijl de Europeaan een eenvoudige rechthoek is.Beide stijlen communiceren effectief de rol en functie van de weerstand.

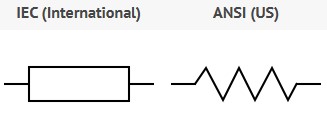

Figuur 4: Weerstandsymbolen

Fotoresistor (LDR) symbolen

Het symbool voor een lichtafhankelijke weerstand (LDR) bevat een cirkel met een pijl binnen, wat het effect van lichtintensiteit op zijn weerstand aangeeft.

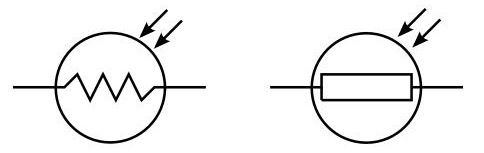

Figuur 5: Fotoresistor (LDR) symbolen

SCOUMSYSMOBLEMEN

Legers worden eenvoudig afgebeeld als een lijn met een pauze, die een sleutelrol spelen bij circuitbescherming, vooral in hoogspanningsinstellingen.

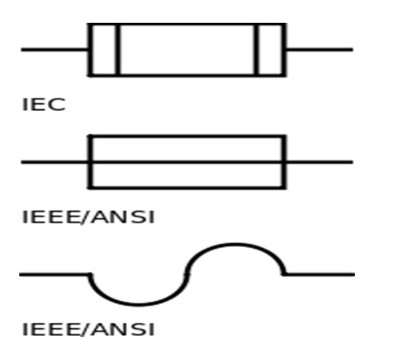

Afbeelding 6: Zekeringssymbolen

Inductor -symbolen

Inductoren worden weergegeven als een of meerdere lussen, essentieel voor het genereren van het benodigde magnetische veld in circuits, cruciaal voor het verwerken van AC -signalen.

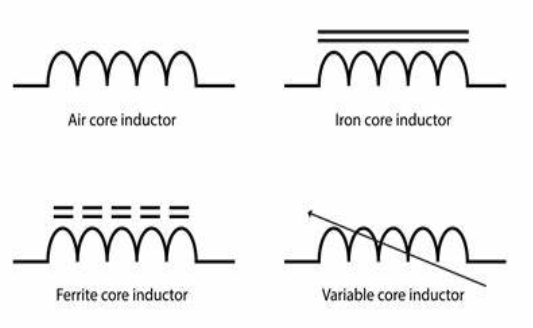

Figuur 7: INDUCTORSYSMOBLEMEN

Schakel symbolen in

Schakelaars, die worden gebruikt om te regelen of elektriciteit door een circuit stroomt, worden in verschillende vormen weergegeven, van eenvoudige schakelschakelaars tot complexe multi-positie-schakelaars.

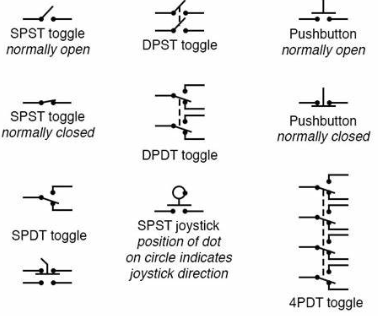

Afbeelding 8: Schakel symbolen

Condensatorsymbolen

Condensatoren, die elektrische lading opslaan en spanningsschommelingen of afzonderlijke DC van AC-signalen in circuits opslaan, worden gemarkeerd om gepolariseerd te onderscheiden van niet-gepolariseerde typen.Gepolariseerde condensatoren hebben een "+" teken om de installatierichting aan te geven.

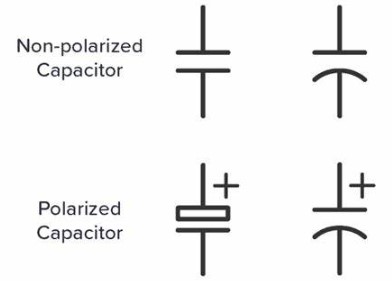

Figuur 9: condensatorsymbolen

Potentiometer -symbolen

Potentiometers regelen de stroom door een instelbare weerstand, symboliseerde op dezelfde manier als een weerstand maar met een aanpassingspijl, die de variabiliteit ervan benadrukt.

Afbeelding 10: Potentiometer -symbolen

Batterijsymbolen

Batterijsymbolen, bestaande uit reeks lijnen van verschillende lengtes, vertegenwoordigen de energie en polariteit van de batterij, een onmisbare energiebron in draagbare elektronische apparaten.

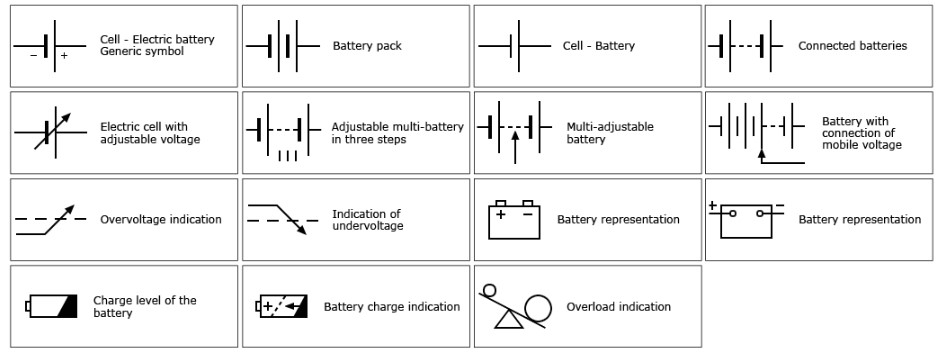

Afbeelding 11: Verschillende batterijsymbolen

Diode symbolen

Diodes, waardoor de stroom in slechts één richting kan stromen, worden van standaard tot speciale types zoals LED's of Zener -diodes gevarieerd, elk met unieke markeringen.

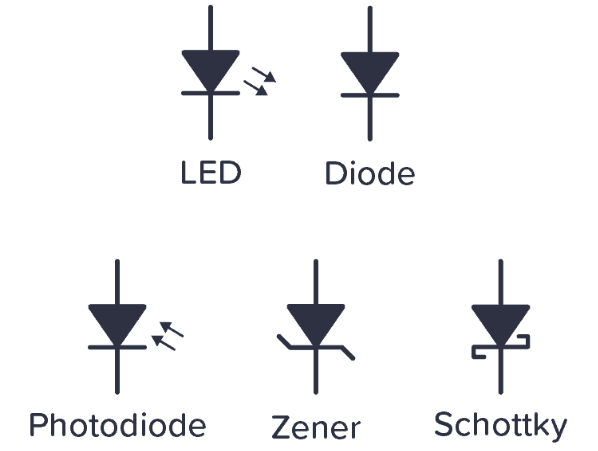

Afbeelding 12: Diode -symbolen

Transistorsymbolen

Transistoren, gebruikt om stroom te versterken en te schakelen, hebben symbolen die de kenmerken en het gebruik van verschillende typen weerspiegelen.

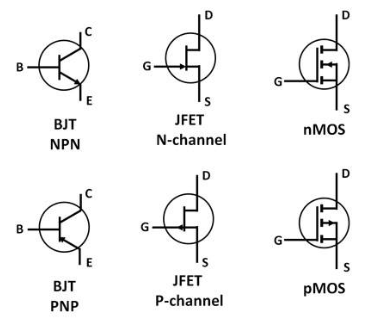

Figuur 13: Transistorsymbolen

Integrated Circuit (IC) symbolen

Het symbool voor een geïntegreerd circuit (IC) is een eenvoudige rechthoek met pennen, die bondig de complexe functionaliteit ervan weergeeft, waarbij de functie van elke pin afhankelijk is van het ontwerp van het IC.

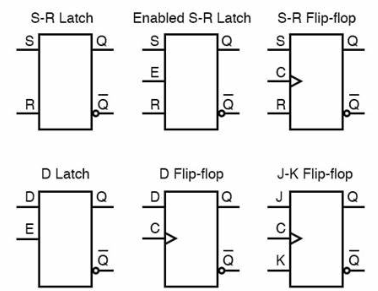

Afbeelding 14: Integrated Circuit (IC) -symbolen

Logische poortsymbolen

Logische poorten, die logische basisbewerkingen uitvoeren op digitale signalen, hebben eenvoudige symbolen die hun logische functies duidelijk overbrengen.

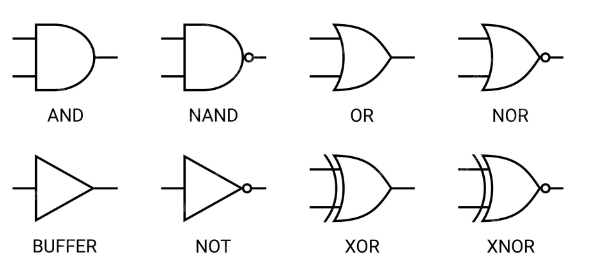

Figuur 15: Logic Gate -symbolen

Operationele versterker (OP-AMP) symbolen

Het operationele versterkerssymbool is een driehoek, die de dynamische ingangen en uitgangen van de versterker illustreren.

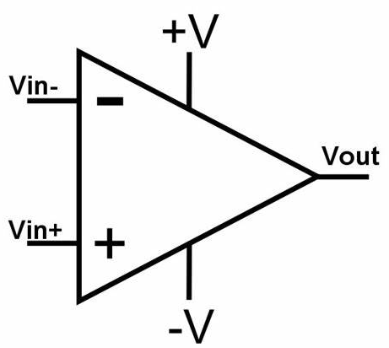

Figuur 16: Operationele versterker (op-amp) symbolen

Kwartskristallen symbolen

Quartz -kristallen, essentieel voor het genereren van stabiele klokfrequenties, worden afgebeeld met twee parallelle lijnen en een klein symbool voor een oscillator, cruciaal voor digitale communicatie en precieze besturingssystemen.

Figuur 17: Kwartskristallen symbolen

Hoe schematische symbolen en waarden te lezen

In elektronica is het weten en interpreteren van schema's een noodzakelijke vaardigheid, vooral tijdens het ontwerpen, testen en onderhoud van het circuit.Schema's bieden elektronische ingenieurs een universele taal die complexe elektronische systemen vereenvoudigt in begrijpelijke symbolen en verbindingen.Om een schema nauwkeurig te begrijpen, is het essentieel om een grondige kennis te hebben van de symbolen en waarden die op het diagram worden aangegeven.

Symbolen dienen als identificatiegegevens voor elke component binnen een schema.Ze worden meestal vertegenwoordigd door een letter of een combinatie van letters gevolgd door een nummer.De letter of combinatie geeft het type component aan - 'voor weerstanden,' C 'voor condensatoren,' L 'voor inductoren en' Q 'voor transistors.Het aantal maakt onderscheid tussen identieke componenten binnen hetzelfde circuit, zoals R1, R2, R3 voor respectievelijk de eerste, tweede en derde weerstanden.Deze etikettering handhaaft niet alleen duidelijkheid in het schema, maar stelt technici ook in staat om snel en nauwkeurig specifieke componenten te vinden tijdens circuitassemblage of probleemoplossing.

Naast elk symbool worden waarden meestal gemarkeerd om de elektrische kenmerken van de component te beschrijven.Een weerstand met het label "R1 220Ω" geeft bijvoorbeeld aan dat het de eerste weerstand is met een weerstand van 220 ohm.Evenzo identificeert een condensator gemarkeerd met "C1 10μF" het als de eerste condensator met een capaciteit van 10 microfaraden.Deze waarden bepalen de functionaliteit en prestaties van het circuit.De weerstandswaarde beïnvloedt bijvoorbeeld de stroomstroom in het circuit, terwijl de capaciteitswaarde de responstijd in filtering- of timingcircuits beïnvloedt.

Het begrijpen en nauwkeurig lezen van deze symbolen en waarden is belangrijk voor het ontwerpen, bouwen en probleemoplossing van circuits.Het vereist dat technici niet alleen elk symbool en verbinding op het schema herkennen en begrijpen, maar ook om de fysieke en elektrische eigenschappen van elektronische componenten goed te begrijpen.Tijdens het ontwerpen of debuggen van het circuit vertrouwen ingenieurs op deze markeringen om geschikte componenten te selecteren, waardoor het circuit veilig en effectief functioneert zoals bedoeld.

De rol van elektronische circuitsymbolen

Elektronische circuitsymbolen stroomlijnen het creatie en begrip van circuitdiagrammen aanzienlijk.Deze symbolen zijn consistent in de industrie, zodat iedereen die ermee bekend is, gemakkelijk verschillende schema's kan interpreteren.Elk symbool bevat elementen zoals stippen, lijnen, letters, schaduw en cijfers, die elk specifieke details toevoegen om de component te verduidelijken die het vertegenwoordigt.

Om deze diagrammen effectief te lezen en te gebruiken, moet men eerst de basisvormen en betekenissen van de verschillende gebruikte symbolen leren.Met deze fundamentele kennis kunnen ingenieurs en technici de functies en verbindingen binnen het circuit snel begrijpen.Circuitontwerp is sterk afhankelijk van deze gestandaardiseerde symbolen.Ze verschijnen in elektronische tekeningen die de bedrading, lay -out en plaatsing van componenten binnen een apparaat beschrijven.Door deze symbolen te gebruiken, kunnen ontwerpers duidelijk communiceren waar en hoe de onderdelen tijdens het assemblageproces te rangschikken.Deze duidelijkheid versnelt niet alleen de projecttijdlijnen, maar vermindert ook fouten bij de constructie van elektronische apparaten, waardoor een soepeler ontwikkelingsproces van schematisch tot montage wordt vergemakkelijkt.

Conclusie

De beheersing van het lezen en interpreteren van schematische diagrammen is een onmisbare vaardigheid die de efficiëntie en nauwkeurigheid van het ontwikkelen en oplossen van elektronische circuits aanzienlijk verbetert.Elk symbool binnen een schema is een toegangspoort tot het begrijpen van de elektrische kenmerken en functionaliteiten van de componenten die het vertegenwoordigt, waardoor ingenieurs en technici elektronische systemen met precisie kunnen bouwen, analyseren en verfijnen.Van voedingconfiguraties tot de ingewikkeldheden van geïntegreerde circuits, de juiste identificatie en toepassing van deze symbolen zorgen ervoor dat elektronische apparaten werken zoals bedoeld, met optimale prestaties en betrouwbaarheid.Aangezien we de verscheidenheid aan symbolen en hun specifieke contexten in elektronische schema's hebben onderzocht, wordt het duidelijk dat dit niet alleen louter markeringen zijn, maar zijn kritieke hulpmiddelen die de essentie van elektronische engineering inkapselen.Deze fundamentele kennis rust niet alleen professionals uit om complexe ontwerpen aan te pakken, maar machtigt ook innovatie en vooruitgang op het gebied van elektronica.

Veelgestelde vragen [FAQ]

1. Hoe begrijp je een schematisch diagram?

Om een schematisch diagram te begrijpen, begin je met het identificeren en vertrouwd maken van jezelf met de symbolen die de verschillende componenten vertegenwoordigen, zoals weerstanden, condensatoren, diodes en transistoren.Merk op hoe deze componenten zijn verbonden door lijnen, die elektrische verbindingen vertegenwoordigen.Controleer op labels of waarden naast de symbolen die kenmerken zoals weerstand of spanning opgeven.Volg ten slotte de stroom van het circuit van de stroombron via verschillende componenten om de functionaliteit van het circuit te begrijpen.

2. Hoe lees je elektrische schema's voor beginners?

Beginners kunnen elektrische schema's lezen door deze stappen te volgen:

Identificeer symbolen: leer de basissymbolen zoals die voor weerstanden, condensatoren en stroombronnen.

Begrijp verbindingen: herken dat lijnen tussen symbolen elektrische verbindingen vertegenwoordigen.

Controleer labels: zoek naar componentwaarden of identificatiegegevens, zoals "R1 220Ω" voor een weerstand.

Traceerpaden: volg de circuitpaden van ingangen naar uitgangen en merk op hoe stroom door de componenten stroomt.

Raadpleeg de legende: gebruik de legende of sleutel van het schema indien beschikbaar om symbolen of afkortingen te verduidelijken.

3. Wat zijn de vijf basis elektrische symbolen?

De vijf basis elektrische symbolen die vaak in schema's worden aangetroffen, zijn:

Weerstand: meestal weergegeven als een zigzaglijn (Amerikaanse standaard) of een rechthoek (Europese standaard).

Condensator: weergegeven door twee parallelle lijnen voor niet-gepolariseerde condensatoren en een lijn en een gebogen lijn voor gepolariseerde condensatoren.

Inductor: afgebeeld als een reeks lussen of een helix.

Diode: getoond als een driehoek die naar een lijn wijst, waarbij de driehoek de anode weergeeft en de lijn de kathode weergeeft.

Grond: aangegeven door een of meerdere dalende lijnen die korter worden en de aarding van het circuit symboliseren.

4. Hoe lees ik een diode op een schema?

Om een diode op een schema te lezen, identificeert u het symbool dat bestaat uit een driehoek die naar een lijn wijst.De richting van de driehoek geeft de richting aan van de conventionele stroomstroom (van anode naar kathode).De anode bevindt zich aan de platte zijde van de driehoek en de kathode bevindt zich op de verticale lijn.Deze oriëntatie laat zien hoe de diode in het circuit moet worden aangesloten om stroom in de juiste richting te laten stromen (voorwaartse bevooroordeel), waardoor de stroom in de omgekeerde richting wordt geblokkeerd.
