Hoe MSP430 Launchpad te gebruiken voor projecten met lage kracht

MSP430 LaunchPad is een compact en budgetvriendelijk ontwikkelingsbord dat een breed scala aan functies biedt voor het maken van verschillende elektronische applicaties.Het is eenvoudig te gebruiken en biedt unieke functionaliteiten die het geschikt maken voor kleinschalige en low-power projecten.Of u nu werkt aan bewegingsdetectie, automatisering of andere besturingssystemen, de MSP430 LaunchPad is een efficiënt hulpmiddel om ideeën in werkelijkheid om te zetten.

Catalogus

Overzicht en inleiding tot MSP430 LaunchPad

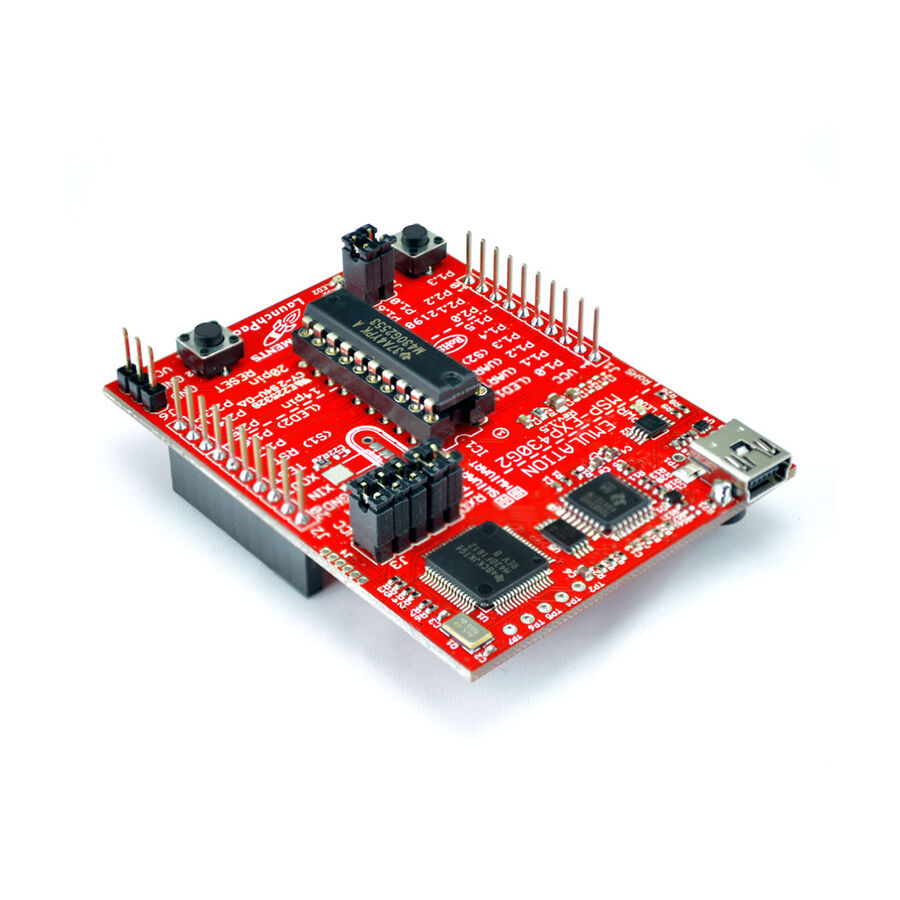

MSP430 LaunchPad is een bekend en budgetvriendelijk ontwikkelingsbord, populair om zijn brede scala aan functies.Dit bord is met name handig voor het maken van applicaties die vergelijkbaar zijn met die gebouwd op Arduino.Hoewel zowel MSP430 Launchpad als Arduino -boards verschillende overeenkomsten in functionaliteit delen, ligt hun primaire verschil in de microcontroller die ze gebruiken.Arduino -boards zijn gebaseerd op AVR -controllers, terwijl MSP430 Launchpad gebruik maakt van de MSP430 -microcontrollers van Texas Instruments.

De MSP430 LaunchPad is een geweldige keuze voor projecten die een lager verwerkingsvermogen vereisen, waardoor het geschikt is voor kleinschalige toepassingen in vergelijking met platforms zoals Raspberry Pi.

De MSP430 Launchpad valt ook op voor zijn unieke functies die niet vaak worden gevonden in andere microcontroller -boards.Deze omvatten componenten zoals een analoog-naar-digitale converter (ADC), een systeem-on-chip ontwerp, een waakhond timer, invoer-/uitvoerpoorten, LCD-besturingselement, RAM, ROM en een basistimer.Deze functies bieden flexibiliteit en functionaliteit voor verschillende projecten.

PIN -configuratiegegevens van de MSP430 LaunchPad

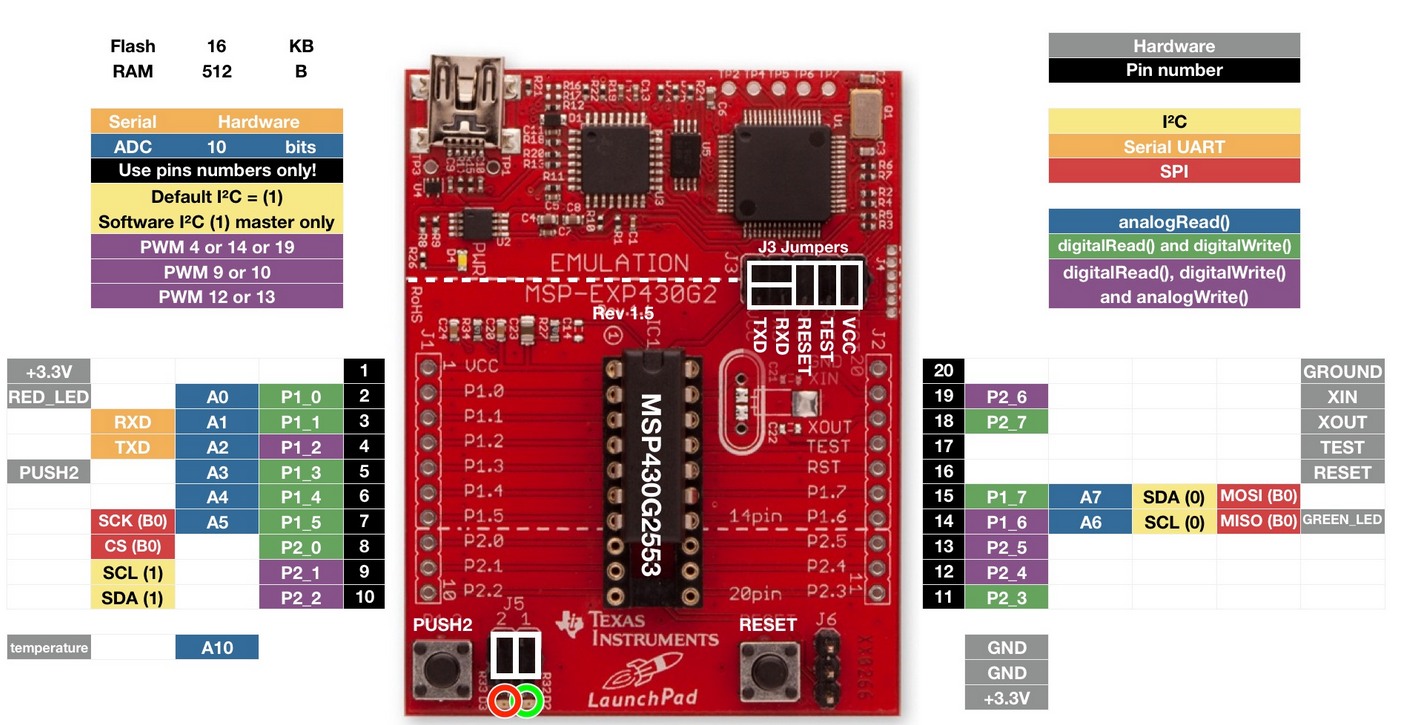

De MSP430 LaunchPad heeft een eenvoudige pin -configuratie, waardoor het gemakkelijk te gebruiken is.Hieronder is een uitleg van de functies van zijn pennen.

• GPIO-pinnen (P1.0 tot P1.7 & P2.0 tot P2.5): dit zijn algemene ingang/uitgangspinnen die kunnen worden gebruikt voor interface met externe componenten of apparaten.

• Knop (P1.3): deze pin is verbonden met een knop en kan worden gebruikt voor invoer tijdens de werking van het bord.

• LED's (P1.0 & P1.6): deze PIN's regelen aan boord LED's, die als indicatoren dienen tijdens de werking van het bord.

• Reset (verbonden om pin van de microcontroller te resetten): op deze pin drukken reset de microcontroller, opnieuw opgestart.

• Power verbonden (3-pins aansluiting onderaan): dit wordt gebruikt om een ​​externe stroombron aan te sluiten nadat het bord is geprogrammeerd.

• Kristalkussens (soldeerverbindingen grenzend aan de controller): deze zijn ontworpen om een ​​kristaloscillator vast te houden, die zorgt voor een precieze kloktiming voor de microcontroller.

• EZ430-connector (6-pins connector): deze connector creëert een verband tussen twee boards, zoals een emulator en een breakout-bord met microcontroller.Het kan ook worden verwijderd om deze twee delen van het bord te scheiden.

• Programmeerpoort (USB -connector bovenaan): deze poort wordt gebruikt om het bord te verbinden met een computer voor programmeren of om stroom te leveren.

Functies en technische specificaties van de MSP430 LaunchPad

Functie	Specificatie
Dipbus	Ondersteunt eenvoudige verbinding/verwijdering van de microcontroller
Energietrace -technologie	Beschikbaar voor een zeer low-power debuggen
Gebruikerscommunicatie	Enkele knop en 2 LED's
Reset knop	Hardware -reset knop beschikbaar
USB -interface	Debugging & programmeren met installatie zonder stuurprogramma's
Werkspanning	2.5V - 5.5V
UART Seriële communicatie	Tot 9600 baudrate
Ondersteunde apparaten	MSP430G2XX3, MSP430G2XX2, MSP430F20XX (PDIP14/PDIP20)
Actieve modus stroomverbruik	3V, 330 µA @ 1 MHz
Standby -modus stroomverbruik	1,5 µA
Off -modus stroomverbruik	0,1 µA
Serieel programmeren	Inbegrepen (seriële programmering aan boord)

Equivalenten van MSP430 Launchpad

• CC1352R

• CC1352P

• CC3200

• CC26X2R

Bewegingsdetectie met MSP430 Launchpad en PIR -sensor

Bewegingsdetectie is een belangrijk kenmerk in veel beveiligingssystemen, en de PIR -sensor (passieve infrarood) wordt veel gebruikt om beweging te detecteren en alarmen te activeren.Deze sensor werkt door de beweging van mensen of dieren te identificeren door de infrarood (IR) straling die ze uitstoten.De PIR -sensor is een betrouwbare keuze geweest voor het maken van verschillende soorten beveiligingssystemen en alarminstellingen.In dit gedeelte onderzoeken we hoe u een bewegingsdetectiealarm kunt ontwerpen met behulp van de MSP430 LaunchPad en een PIR -sensor.

De vereiste componenten voor dit project zijn een PIR -sensormodule, een breadboard, een LED, een zoemer en de MSP430 Launchpad.De PIR -sensor detecteert verschillende niveaus van infraroodstraling, die door alle objecten wordt uitgestoten.Warmer -objecten, zoals mensen of dieren, stralen meer straling uit dan hun omgeving, waardoor detectie eenvoudig wordt.De sensorgodule heeft een pyro -elektrische sensor om deze veranderingen in straling te detecteren en is uitgerust met een Fresnel -lens om het bereik te verlengen.

Deze sensormodule is instelbaar, waardoor u de gevoeligheid en tijdsvertraging kunt wijzigen door twee potentiometer -knoppen te roteren.Het werkt op een voeding variërend van 5V tot 12V, maar het kan ook functioneren met behulp van de 3.3V -pinnen die beschikbaar zijn op de MSP430 LaunchPad.

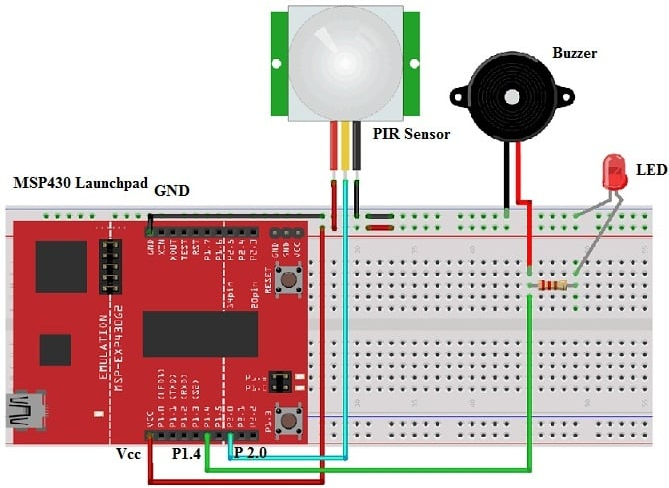

Om de MSP430 LaunchPad aan te sluiten met de PIR -sensor, moeten de VCC- en GND -pennen van de PIR -sensormodule worden gekoppeld aan de VCC en GND -pinnen van de MSP430 LaunchPad.De uitgangspen van de PIR -sensor is verbonden met pin 8 (p2.0) op het lanceerpad, terwijl pin 6 (p1.4) wordt gebruikt om de LED en de zoemer aan te sluiten.

Voorbeeldcode voor bewegingsdetectie

void setup ()

{

PinMode (8, invoer);

pinmode (6, uitgang);

}

void Loop ()

{

if (digitalread (8) == high)

{

DigitalWrite (6, High);

vertraging (100);

DigitalWrite (6, Low);

vertraging (100);

}

}

De bovenstaande code wordt gebruikt om een ​​eenvoudig bewegingsdetectiesysteem te maken met de MSP430 LaunchPad en een PIR -sensor.Wanneer de beweging wordt gedetecteerd, knippert de LED en zal de zoemer continu piepen om beweging aan te geven.

In de functie Setup () wordt pin 8 geconfigureerd als een invoerpen om signalen van de PIR -sensor te ontvangen.Pin 6 is ingesteld als een uitgangspen om de LED en de zoemer die erop is verbonden te regelen.

De functie Loop () controleert continu de uitvoer van de PIR -sensor.Als de sensor beweging detecteert en de uitvoer hoog wordt, activeert de code pin 6 door deze op hoog in te stellen.Dit zet de LED en zoemer uit voor 100 milliseconden.Vervolgens is pin 6 nog eens 100 milliseconden op laag ingesteld, waardoor een knipperend en piepend effect ontstaat.Deze cyclus herhaalt zich zolang de PIR -sensor beweging detecteert.

Na het uploaden van de code naar de MSP430 LaunchPad met behulp van de Energia IDE, verbindt u de voeding met het bord.De PIR -sensor heeft ongeveer een minuut nodig om te stabiliseren.Zodra de sensor klaar is, beweegt u uw hand er voorheen om beweging te simuleren.De LED begint te knipperen en de zoemer zal een geluid maken om aan te geven dat beweging is gedetecteerd.Wanneer u uw hand wegneemt, zullen de LED en de zoemer stoppen.

Deze eenvoudige maar effectieve opstelling is ideaal voor toepassingen zoals bewegingsalarmen of basisbeveiligingssystemen.

Voordelen van MSP430 Launchpad

Eenvoudig flash -programmering

De MSP430 LaunchPad maakt snelle en eenvoudige code-uploads mogelijk, waardoor het beginnersvriendelijk en probleemloos is voor projectontwikkeling.

Kosteneffectieve optie

Dit bord is betaalbaarder dan hogere controllers, waardoor het ideaal is voor budgetbewuste projecten zonder functionaliteit op te offeren.

Ingebouwde klokbron

Met een interne klokbron is er geen externe kristal nodig, waardoor de installatie wordt vereenvoudigd en kosten vereenvoudigt.

Ideaal voor projecten met een lage kracht

De MSP430 Launchpad is energiezuinig, perfect voor batterij-bediende of langlopende toepassingen.

Toepassingen van de MSP430 Launchpad

Ontwikkeling van op Arduino gebaseerde toepassingen

De MSP430 Launchpad dient als een kosteneffectief alternatief voor Arduino-boards voor het maken van verschillende applicaties, waardoor vergelijkbare functionaliteit wordt geboden met unieke functies.

Robotica, drones en vliegtuigen

Dit bord is goed geschikt voor robot- en luchtprojecten, waardoor precieze controle van sensoren en actuatoren mogelijk is met behoud van energie-efficiëntie.

Bouwautomatiseringssystemen

U kunt de MSP430 LaunchPad gebruiken om slimme bouwsystemen zoals verlichting, klimaatbesturing en beveiliging te automatiseren en te bedienen, het gemak en de efficiëntie te verbeteren.

Beveiliging en toegangscontrolesystemen

De functies van het bord maken het ideaal voor het ontwikkelen van beveiligingssystemen zoals alarmen, toegangscontroles en bewegingsdetectoren.

Elektronische sloten en beveiligingsapparaten

Met zijn lage stroomvereisten is de MSP430 LaunchPad goed geschikt voor het bouwen van beveiligde en betrouwbare elektronische slotsystemen en andere beveiligingsgadgets.

Elektrische en elektronische meetgereedschap

Het LaunchPad wordt vaak gebruikt bij het maken van tools zoals multimeters en andere elektronische meetapparaten vanwege de ingebouwde ADC- en verwerkingsmogelijkheden.

Gezondheidsbewakingsapparaten

Het bord wordt op grote schaal gebruikt in gezondheidscontrole-apparatuur, zoals draagbare apparaten, om parameters zoals temperatuur of hartslag bij te houden.

Draadloze netwerken en altijd apparaten

Het lage stroomverbruik maakt het perfect voor draadloze IoT -apparaten en systemen die een continue werking nodig hebben.
