Hoe de AD7891ASZ-1 data-acquisitiesystemen verbetert?

De AD7891ASZ-1 is een 8-kanaals, 12-bit ADC ontworpen voor snelle en betrouwbare signaalconversie.Het beschikt over een ingebouwde track/hold-versterker, een 2.5V-referentie en selecteerbare invoerbereiken, waardoor het een geweldige keuze is voor verschillende applicaties.Met ondersteuning voor zowel seriële als parallelle interfaces werkt het goed met microcontrollers en digitale systemen.Het lage stroomverbruik en on-chip referentie helpen de efficiëntie te verbeteren en het circuitontwerp te vereenvoudigen.Het omvat ook overspanningsbeveiliging, waardoor duurzaamheid in verschillende omgevingen wordt gewaarborgd.Of u het nu nodig hebt voor gegevensverzameling, motorbesturing of instrumentatie, de AD7891ASZ-1 levert de snelheid en nauwkeurigheid die u nodig hebt.

Catalogus

AD7891ASZ-1 Inleiding

De AD7891ASZ-1 is een 8-kanaals, 12-bits data-acquisitiesysteem dat is ontworpen voor snelle en nauwkeurige signaalconversie.Het bevat een invoer multiplexer, een track/hold-versterker, een 12-bit ADC en een 2,5V-referentie.Het werkt op een enkele 5V-voeding en ondersteunt meerdere ingangsbereiken: ± 5V en ± 10V voor de AD7891-1 en 0V tot +2,5V, 0V tot +5V en ± 2,5V voor de AD7891-2.

Dit model biedt zowel parallelle als seriële interface -opties, gemakkelijk te bedienen door de modus -pin, waardoor het eenvoudig is om te integreren met microcontrollers, DSP's en processors.Het levert een sterke DC-nauwkeurigheid en dynamische prestaties, waaronder lage harmonische vervorming en een hoge signaal-ruisverhouding.

Met een typisch vermogensgebruik van 82 MW in normale modus en 75 MW in stand -by, is het efficiënt voor verschillende toepassingen.Beschikbaar in 44-terminale MQFP- en 44-Lead PLCC-pakketten.Bulkorders beschikbaar - Neem contact op met prijzen en beschikbaarheid!

AD7891ASZ-1 PIN-configuratie

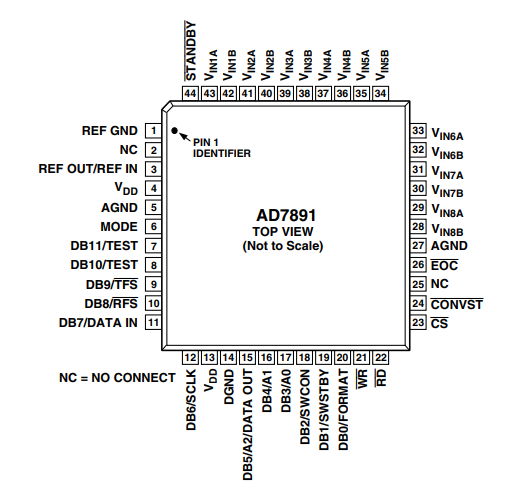

PIN -beschrijvingen

Pin -nummer	Speldnaam	Beschrijving
1	Ref GND	Referentiegebied voor de over-chip referentiebuffer.Bij gebruik van de interne 2.5V -referentie, de Ref Out Pin moet worden ontkoppeld om GND te ref GND met een 0,1 µF -condensator.Als u gebruikt Een externe referentie, deze moet ook worden ontkoppeld met deze pin.Moet zijn verbonden met AGND.
2, 25	NC	Geen verbinding. Deze pennen kunnen niet worden verbonden of vastgebonden aan de grond.Mag niet worden verbonden naar een logisch hoog potentieel.
3	Ref out/ref in	Spanning Referentie -uitvoer/ingang.Kan de interne 2,5V -referentie of een externe gebruiken bron.Bij gebruik van de interne referentie moet Ref Out worden ontkoppeld om te referen GND met een 0,1 µF -condensator.Externe referentiebronnen moeten worden aangesloten Naar deze pin, de interne referentie overschrijden.
4, 13	VDD	Positief aanbod spanning (5V ± 5%).
5, 27	Agnd	Analoge grond Referentie voor de track/hold, comparator en DAC.
6	Modus	Interfacemodus selectie.Logica Low = Seriële interfacemodus, Logica High = Parallelle Interface modus.
14	DGND	Digitale grond Referentie voor digitale circuits.
21	WRE	Schrijf invoer. Actieve lage logische input gebruikt met CS om multiplexer -adres en software te vergrendelen Controle -informatie.Initieert een interne pols wanneer u stijgt.Controles Track/hold -bewerking op basis van de SWCON -bit in het register.
22	Rd	Lees input. Actieve lage logische input gebruikt met CS om gegevensuitvoer mogelijk te maken.
23	CS	Chip selecteren invoer.Actieve lage logische input gebruikt met RD om gegevensuitvoer en met WR in te schakelen Om invoergegevens te laten schriftelijk kunnen worden geschreven.
24	Congres	Converteer Start invoer.Edge-geactiveerde logische input;Een lage tot hoge overgang plaatst de Volg/houd in de wacht en start conversie.Multiplexer bezinken en Track/Hold Acquisition moet worden overwogen bij het schakelen van kanalen.
26	EOC	Eindconversie Uitgang.Actieve lage logische uitvoer die de conversiestatus aangeeft.Het EOC -signaal is een lage puls met een nominale duur van 80 ns.
28-43	V inxa, v inxb	Analoge invoer kanalen.De AD7891 heeft acht paar differentiële invoerkanalen, waardoor Meerdere ingangsspanningsbereiken.Het ± 5V -bereik wordt ingesteld door de invoer te verbinden spanning naar zowel V Inxa als V InxB, terwijl het ± 10V -bereik wordt geselecteerd door De spanning toepassen op V INXA en aarding V INXB.Voor AD7891-2, extra Opties omvatten 0-2.5V, 0-5V en ± 2,5 V-bereiken.Kanaalselectie is gecontroleerd via de A2-, A1- en A0 -bits.In parallelle modus zijn gegevens toegankelijk Via DB3-DB5, terwijl in de seriële modus de gegevens in regel worden gebruikt.De multiplexer volgt een break-before-make-werking om signaalinterferentie te voorkomen.
44	Stand -by	Standby -modus invoer.TTL-compatibele logische input om het apparaat in Power-Save-modus te plaatsen. Hoog voor normaal werking, laag voor de standby -modus.

AD7891ASZ-1 CAD-modellen

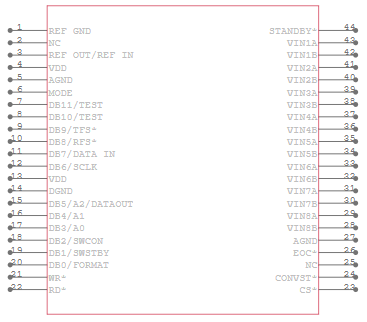

AD7891ASZ-1 Symbool

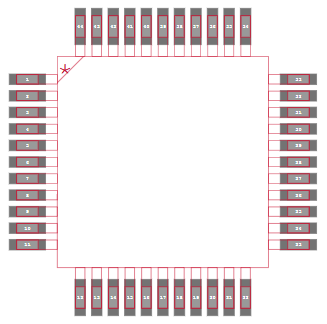

AD7891ASZ-1 voetafdruk

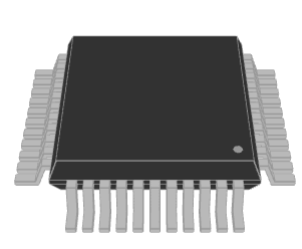

AD7891ASZ-1 3D-model

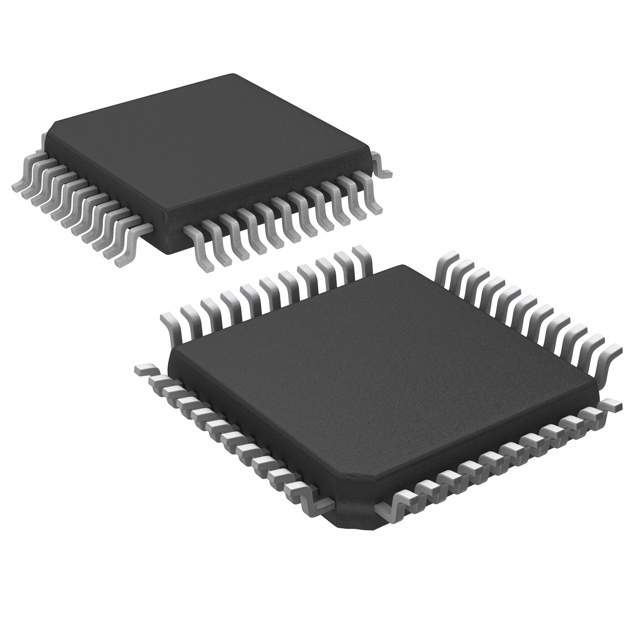

Belangrijkste kenmerken van AD7891ASZ-1

Snel 12-bit ADC met 1,6 µs conversietijd

De AD7891ASZ-1 is gebouwd voor snelheid en levert een 12-bit resolutie met een conversietijd van slechts 1,6 µs.Hiermee kunt u signalen snel verwerken, waardoor het ideaal is voor toepassingen die snelle en nauwkeurige gegevensverwerving nodig hebben.

8 Analoge ingangskanalen met één einde

Met acht onafhankelijke invoerkanalen kunt u meerdere signalen tegelijk verwerken.Elk kanaal heeft een enkel einde, wat betekent dat het spanning meet ten opzichte van een gemeenschappelijke grond, het vereenvoudigen van het circuitontwerp en het zorgen voor eenvoudige integratie in uw systeem.

Overspanningsbeveiliging op elk kanaal

Elk ingangskanaal heeft ingebouwde overspanningsbeveiliging, waardoor het apparaat wordt beschadigd tegen onverwachte spanningspieken.Dit beschermt uw systeem en zorgt voor betrouwbaarheid op lange termijn, zelfs in harde bedrijfsomstandigheden.

Selectie van invoerbereiken

De AD7891ASZ-1 ondersteunt meerdere ingangsspanningsbereiken om aan verschillende behoeften te voldoen:

AD7891-1: ± 5V en ± 10V

AD7891-2: 0V tot +2.5V, 0V tot +5V en ± 2,5 V

Met deze flexibiliteit kunt u het beste bereik voor uw applicatie kiezen zonder extra componenten.

Parallelle en seriële interface

Dit model biedt zowel parallelle als seriële communicatie, waardoor u de beste interface voor uw opstelling kunt kiezen.Met de modus -pin kunt u er eenvoudig tussen schakelen, waardoor naadloze compatibiliteit met verschillende microcontrollers, processors en DSP's wordt gewaarborgd.

On-chip track/hold-versterker

De on-chip track/hold-versterker helpt signalen nauwkeurig vast te leggen, zelfs bij hoge snelheden.Het stabiliseert invoersignalen vóór conversie, het verminderen van fouten en het verbeteren van de meetprecisie.

Over-chip referentie

De 2.5V on-chip referentie vereenvoudigt het systeemontwerp door de noodzaak van een externe spanningsreferentie te elimineren.Dit zorgt voor consistente prestaties en helpt de nauwkeurigheid te behouden tussen verschillende bedrijfsomstandigheden.

Single-levering, lage vermogensbewerking (maximaal 100 MW)

De AD7891ASZ-1 werkt op een enkele 5V-voorraad en houdt het stroomverbruik laag, met een maximum van 100 MW.Dit maakt het geschikt voor op batterijen aangedreven en energiegevoelige toepassingen.

Power-down modus (75 µW typ)

Wanneer het niet wordt gebruikt, vermindert de power-down-modus het stroomverbruik tot slechts 75 µW, waardoor de levensduur van uw systeem wordt verlengd en de energie-efficiëntie wordt verbeterd.

AD7891ASZ-1 Technische details

Technische specificaties van analoge apparaten, AD7891ASZ-1.

Product Attribuut	Attribuutwaarde
Fabrikant	Analog Devices, Inc.
Spanning Leveringsbron	Enkele levering
Spanning - Levering	5V
Type	Data Acquisition System (DAS)
Leverancier Apparaatpakket	44-MQFP (10x10)
Serie	-
Bemonstering Tarief (per seconde)	500k
Oplossing (Bits)	12 B
Pakket / Geval	44-QFP
Pakket	Dienblad
Werkzaam Temperatuur	-40 ° C ~ 85 ° C
Nummer van kanalen	8
Montage Type	Oppervlaktemontage
Gegevens Interface	Serieel, parallel
Baseren Productnummer	AD7891

AD7891ASZ-1 blokdiagram

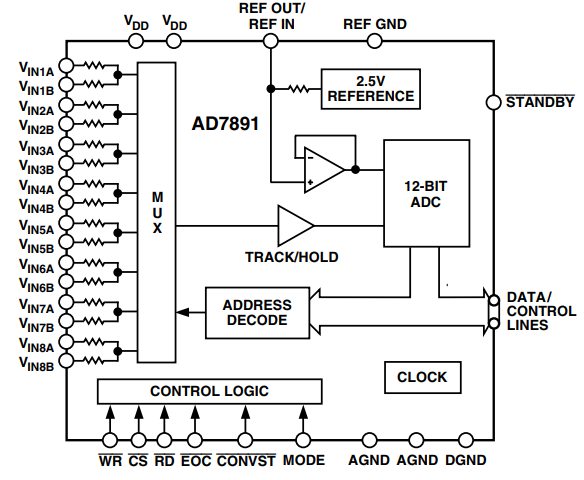

Het blokdiagram van de AD7891ASZ-1 laat zien hoe de verschillende delen van de chip samenwerken om analoge signalen om te zetten in digitale gegevens.De invoersectie heeft meerdere kanalen (v_inxa, v_inxb) die door een multiplexer (MUX) gaan, die één kanaal tegelijk selecteert.Het signaal gaat vervolgens door een track/hold-circuit om het te stabiliseren voordat het naar de 12-bit ADC wordt gestuurd, die de analoge spanning omzet in een digitale waarde.De CHIP heeft een interne 2,5V -referentie voor nauwkeurige conversie, maar kan ook een externe referentie gebruiken via de ref in/uit -pin.De sectie Besturingslogica beheert hoe gegevens stroomt en bevat inputs zoals WR, CS, RD en Conven, die het conversieproces regelen.De EOC (einde van de conversie) PIN -signalen wanneer een conversie is voltooid.De modus -pin selecteert tussen seriële en parallelle communicatie, terwijl AGND en DGND aarding bieden voor analoge en digitale secties.De standby-pin helpt het stroomverbruik te verminderen door de chip in een state low-power te plaatsen wanneer ze niet in gebruik zijn.

Toepassingen van AD7891ASZ-1

Data -acquisitiesystemen

De AD7891ASZ-1 wordt veel gebruikt in data-acquisitiesystemen, waar snelle en nauwkeurige signaalconversie nodig is.Met 8 invoerkanalen en een 12-bit ADC legt het meerdere signalen efficiënt vast.Het lage stroomverbruik en de over-chip referentie maken het een betrouwbare keuze voor toepassingen die continue monitoring en precieze gegevensverzameling vereisen.

Motorbesturing

In motorbesturingstoepassingen is precieze signaalmeting cruciaal voor een soepele werking en prestatie -optimalisatie.De AD7891ASZ-1 helpt door snelle gegevensconversie met hoge resolutie te bieden, waardoor realtime aanpassingen aan motorsnelheid, koppel en positie mogelijk zijn.De overspanningsbeveiliging zorgt voor stabiliteit in omgevingen met verschillende elektrische omstandigheden.

Basisstations voor mobiele communicatie

Basisstations vertrouwen op nauwkeurige signaalverwerking om sterke en stabiele communicatienetwerken te onderhouden.De AD7891ASZ-1 ondersteunt dit door een snelle gegevensconversie aan te bieden, zodat inkomende signalen snel en nauwkeurig worden verwerkt.De modus met lage stroom helpt ook bij het verminderen van het totale systeemverbruik van het systeem, waardoor het geschikt is voor energiezuinige communicatiesystemen.

Instrumentatie

De AD7891ASZ-1 is ideaal voor precisie-instrumenten, inclusief wetenschappelijke, industriële en medische meetapparatuur.De 12-bit resolutie, meerdere invoerbereiken en on-chip track/hold-versterker zorgen ervoor dat metingen consistent en betrouwbaar zijn.Of het nu gaat om temperatuurbewaking, signaalanalyse of diagnostische hulpmiddelen, dit model biedt de nauwkeurigheid die nodig is voor gedetailleerde metingen.

AD7891ASZ-1 Mechanische dimensies

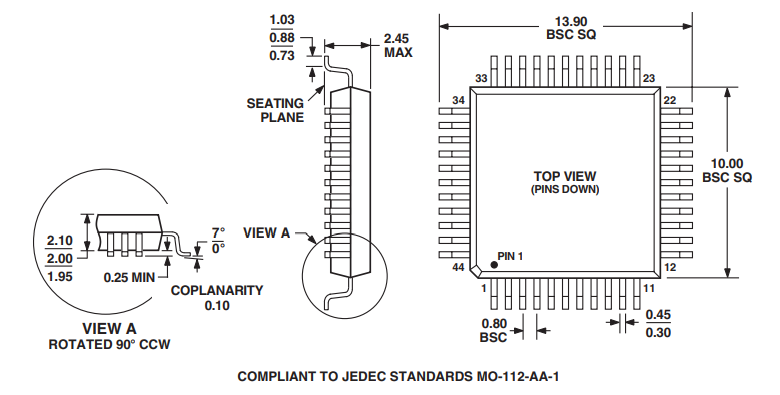

De AD7891ASZ-1 mechanische afmetingen tonen de fysieke grootte en vorm van de chip, die helpt bij het ontwerpen van printplaten.Het pakket volgt Jedec MO-112-AA-1-normen, waardoor compatibiliteit met standaardmontageprocessen wordt gewaarborgd.Het bovenaanzicht toont de vierkante vorm (13,90 mm x 13,90 mm) met 44 pins gerangschikt langs de randen.Het zijaanzicht (weergave A) illustreert de hoogte van de chip, die varieert van 1,95 mm tot 2,10 mm, met een zitvlak om een ​​juiste plaatsing op het bord te garanderen.De pin -afstand is 0,80 mm en de coplanariteit wordt op 0,10 mm gehouden voor zelfs montage.Deze details helpen ervoor te zorgen dat de chip correct op de PCB past en goed uitgelijnt met andere componenten.

Voordelen en nadelen van AD7891ASZ-1

Voordelen

• Hoge integratie vermindert het aantal benodigde componenten

• Snelle conversie maakt realtime gegevensverwerking mogelijk

• Werkt in een breed temperatuurbereik, waardoor het geschikt is voor industrieel gebruik

• Ondersteunt zowel parallel als seriële interface voor een eenvoudige verbinding met microcontrollers en DSP's

• 12-bit resolutie verbetert de nauwkeurigheid van de meet

Nadelen

• Vereist een 5V -voeding, beperkende flexibiliteit voor lagere spanningssystemen

• Vaste invoerbereiken dekken mogelijk niet alle toepassingsbehoeften

• Parallelle interface vereist meer pennen, die mogelijk niet ideaal zijn voor compacte ontwerpen

• Niet de laagste stroomoptie die beschikbaar is voor apparaten op batterijen

AD7891ASZ-1 equivalente onderdelen

Deel Nummer	Fabrikant	Belangrijke functies	Use case / notes
AD7891BP-1	Analog Devices Inc.	Hetzelfde als AD7891ASZ-1 maar in een 44-PLCC-pakket (16,59x16,59 mm), vochtgevoeligheidsniveau 3.	Geschikt voor toepassingen Een PLCC -pakket vereisen voor gemak van montage.ROHS3 -compatibel.
AD7891ASZ-2	Analog Devices Inc.	Vergelijkbaar met AD7891ASZ-1, Met dezelfde resolutie, steekproefsnelheid en interface.Wordt geleverd in 44 MQFP verpakking.	Gebruikt in industrieel en ingebed Toepassingen waarbij een hogesnelheid analoog naar digitale conversie nodig is.ROHS3 meewerkend.
AD7891BPZ-1	Analog Devices Inc.	Komt overeen met AD7891BP-1 maar in een 44-LCC (J-Lead) -pakket.Biedt dezelfde 12-bit, 500k monsters per seconde prestatie.	Ontworpen voor systemen die een J-Lead-pakket voor verbeterde betrouwbaarheid van solderen.ROHS3 -compatibel.
