Hoe werkt een digitale multimeter?

Een digitale multimeter is een handig hulpmiddel dat u gebruikt om spanning, stroom, weerstand en andere elektrische waarden te meten.In deze handleiding leert u wat een DMM is, wat de onderdelen ervan doen en hoe deze werkt.U ziet ook eenvoudige stappen voor het veilig meten van spanning en stroom.Om u te helpen veelvoorkomende fouten te voorkomen, vindt u hier de meest voorkomende fouten en een duidelijke vergelijking tussen digitale en analoge meters.

Catalogus

Onderdelen van een digitale multimeter

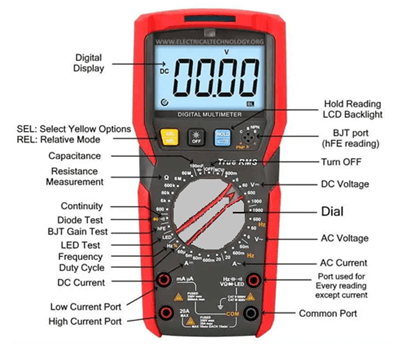

Figuur 1. Onderdelen van een digitale multimeter

Een DMM bestaat uit verschillende belangrijke componenten die samenwerken om nauwkeurige metingen te leveren

• Digitaal display - Toont meetwaarden, eenheden en indicatoren zoals DC, AC en batterijniveau

• SEL (Selecteer gele opties) - Schakelt over naar secundaire functies die geel zijn gedrukt

• REL (Relatieve modus) - Stelt de huidige meetwaarde in als referentie om veranderingen te vergelijken

• Lezen vasthouden/LCD-achtergrondverlichting - Bevriest de weergegeven waarde en schakelt de schermverlichting in voor een betere zichtbaarheid

• BJT-poort (hFE-aflezing) - Wordt gebruikt om de transistorversterking op bipolaire junctie-transistors te controleren

• Uitschakelen - Hiermee wordt de meter uitgeschakeld om de levensduur van de batterij te verlengen

• Gelijkstroomspanning (V—) - Meet de gelijkspanning van batterijen, voedingen of circuits

• AC-spanning (V~) - Meet de wisselspanning van stopcontacten of AC-systemen

• Wisselstroom (A~) - Meet de wisselstroom in een circuit

• Continuïteit - Controleert of een circuit compleet is;geeft een pieptoon als het pad afgesloten is

• Diodetest - Test of een diode goed functioneert en stroom in slechts één richting doorlaat

• BJT Gain Test - Meet transistorversterking (hFE)

• LED-test - Controleert de LED-functionaliteit en polariteit

• Frequentie (Hz) - Meet de signaalfrequentie in hertz

• Inschakelduur (%) - Toont de aan/uit-verhouding van een gepulseerd signaal

• Capaciteit (F) - Meet condensatorwaarden

• Weerstandsmeting (Ω) - Meet hoeveel een component elektrische stroom weerstaat

• Gelijkstroom (A—) - Meet gelijkstroom in circuits met lage of hoge stroomsterkte

• Draaiknop (draaikeuzeschakelaar) - Hoofdbediening om de meetfunctie te kiezen

• Poort voor lage stroomsterkte (mA/µA) - Ingangsaansluiting voor het meten van kleine stromen

• Hoge stroompoort (10A/20A) - Ingangsaansluiting voor het veilig meten van grote stromen

• Common Port (COM) - Aansluitpunt voor de zwarte sonde;gedeeld over alle tests

• Poort voor elke meting behalve stroom (VΩmA) - Jack gebruikt voor spannings-, weerstands-, continuïteits-, diode- en frequentiemetingen

Hoe werkt een digitale multimeter?

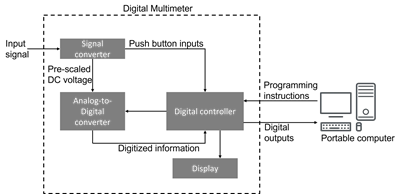

Figuur 2. Werkingsprincipe van een digitale multimeter

Een digitale multimeter werkt door een elektrisch signaal om te zetten in een leesbare digitale waarde, en de figuur laat dit proces stap voor stap zien.De meting gaat eerst door de signaalomvormer, die de invoer conditioneert en voorbereidt, zodat deze veilig en nauwkeurig kan worden verwerkt.

Vervolgens komt het geconditioneerde signaal de analoog-digitaalomzetter (ADC) binnen, waar het wordt getransformeerd van een analoge waarde naar digitale gegevens.Deze digitale informatie wordt vervolgens verwerkt door de digitale controller, die berekeningen uitvoert, de meting instelt en ervoor zorgt dat de meting stabiel en nauwkeurig is.

Na verwerking wordt de uiteindelijke waarde naar het display gestuurd, waar de meting in duidelijke numerieke vorm kan worden bekeken.Sommige geavanceerde digitale multimeters kunnen de verwerkte gegevens ook naar een computer sturen voor logboekregistratie en analyse.Deze hele stroom (van signaalomvormer naar ADC, naar digitale controller en uiteindelijk naar het display) is precies wat de figuur voorstelt.

Hoe spanning meten met een digitale multimeter?

Het meten van spanning is eenvoudig, maar vereist de juiste instellingen en een veilige plaatsing van de sonde:

1. Selecteer de modus: Kies gelijkspanning (V⎓) voor batterijen en gelijkstroomsystemen, of wisselspanning (V∿) voor stopcontacten en wisselstroomapparaten.Gebruik een bereik dat hoger is dan de verwachte spanning als uw meter niet automatisch bereik heeft.

2. Sluit de kabels aan: Steek de zwarte kabel in COM en de rode kabel in de V/Ω-aansluiting.Meet nooit de spanning met de kabel in een stroomaansluiting.

3. Plaats de sondes: Raak de zwarte sonde aan met aarde of het referentiepunt en de rode sonde met het punt waar spanning wordt gemeten.

4. Lees het display af: let op de spanningswaarde, polariteit en eenheden.Als “OL” verschijnt, schakel dan over naar een hoger bereik.

5. Veilig loskoppelen: verwijder eerst de rode sonde, gevolgd door de zwarte sonde.

Hoe stroom meten met een digitale multimeter?

Het meten van stroom brengt meer risico met zich mee omdat de meter in serie met het circuit moet worden geplaatst:

1. Ken de meterlimieten: gebruik de juiste stroomaansluiting (mA/μA of 10A).Vermijd het overschrijden van deze beoordelingen.Sommige aansluitingen met hoge stroomsterkte zijn mogelijk niet gezekerd.

2. Schakel de stroom uit: Schakel altijd het circuit uit voordat u wijzigingen aanbrengt.Overweeg het gebruik van een stroomtang voor een veiligere, contactloze stroommeting.

3. Plaats de meter in serie: verbreek de stroomkring op het meetpunt.Sluit de meter zo aan dat er stroom doorheen vloeit, rode draad op de juiste stroomaansluiting, zwart op COM.

4. Selecteer het bereik: Kies AC- of DC-stroommodus.Begin met het hoogste bereik om overbelasting te voorkomen.

5. Herstel de stroom en meet: schakel het circuit opnieuw in en lees de huidige waarde af.Stop onmiddellijk als u ongebruikelijke metingen of overmatige verhitting waarneemt.

6. Zet het circuit weer normaal: Schakel het uit, verwijder de meter en sluit de bedrading opnieuw aan.

Veel voorkomende fouten bij het gebruik van een digitale multimeter

• Gebruik van de verkeerde aansluiting: Het meten van spanning met de sonde in een stroomaansluiting is een van de snelste manieren om een DMM te beschadigen

• Stroom behandelen als spanning: het plaatsen van sondes over een stroombron terwijl deze in de stroommodus staat, veroorzaakt kortsluiting

• Het negeren van CAT-veiligheidsclassificaties: het gebruik van een meter met een laag vermogen op systemen met een hoog energieverbruik verhoogt het risico op boogfouten en uitval

• Relatieve modus overslaan: Vergeten de meter op nul te zetten kan misleidende resultaten opleveren tijdens precisiemetingen

• Weerstand meten op een spanningvoerend circuit: Weerstand mag alleen worden gemeten op spanningsloze circuits

• Slecht sondecontact: losse of vuile aansluitingen leiden tot onstabiele of onjuiste metingen

• Ervan uitgaande dat alle meters gelijk zijn: niet alle DMM's bieden True RMS of hoge nauwkeurigheid bij lage stroomniveaus

• Doorgebrande zekeringen over het hoofd zien: Een doorgebrande zekering kan ertoe leiden dat de meter nulstroom weergeeft. Vervang deze altijd door de exact gespecificeerde zekering

Digitale multimeter versus analoge multimeter

Functie	Digitaal Multimeter (DMM)	Analoog Multimeter (AMM)
Weergave Typ	Digitaal numerieke weergave	Bewegen naald op schaal
Lezen Nauwkeurigheid	Zeer nauwkeurig	Minder nauwkeurig
Gemak van Lezen	Heel gemakkelijk voor beginners	Gevoelig tot een parallaxfout
Invoer Impedantie	Hoog; minimale circuitimpact	Lager; kan de metingen beïnvloeden
Meting Snelheid	Snel, stabiele metingen	Langzamer maar laat trends soepel zien
Meten Bereik	Automatisch bereik in de meeste modellen	Meestal handmatig bereik
Extra Kenmerken	Continuïteit, capaciteit, frequentie, diodetest, enz.	Beperkt kenmerken
Duurzaamheid	Gevoelig naar druppels	Meer robuust
Batterij Gebruik	Vereist batterij	Vaak werkt zonder batterijen (behalve weerstand)
AC Nauwkeurigheid	Waar RMS-modellen blinken uit	Minder nauwkeurig voor complexe golfvormen
Gegevens Houd vast	Beschikbaar	Niet beschikbaar
Veiligheid Beoordeling	CAT-geclassificeerd voor moderne veiligheid	Ouder eenheden missen mogelijk beoordelingen
Fluctuatie Weergave	Digitaal stap-updates	Glad naald beweging

Conclusie

Een digitale multimeter geeft nauwkeurige metingen en is nuttig voor veel elektrische tests.Als u de onderdelen kent en weet hoe het werkt, is het eenvoudiger en veiliger in gebruik.Het vermijden van veelvoorkomende fouten helpt schade en onjuiste resultaten te voorkomen.Het begrijpen van de verschillen tussen digitale en analoge multimeters helpt ook bij het kiezen van het juiste gereedschap voor de klus.
