Keramische condensatoren: typen, structuur, codes, prestaties en toepassingen

Keramische condensatoren zijn componenten die u gebruikt om elektrische energie in een circuit op te slaan en te regelen.In dit artikel leert u wat ze zijn, hoe ze zijn gebouwd en met welke verschillende typen u doorgaans werkt.U zult ook zien hoe u condensatorcodes leest, wat de prestaties ervan beïnvloedt en hoe deze zich verhouden tot andere typen condensatoren.Door deze basisprincipes te begrijpen, kunt u de juiste keramische condensator voor uw projecten en toepassingen kiezen.

Catalogus

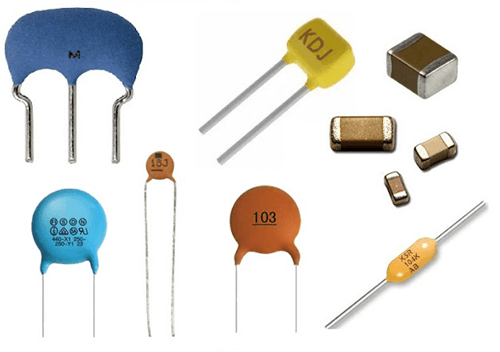

Figuur 1. Keramische condensatoren

Wat zijn keramische condensatoren?

EEN keramische condensator is een condensator met een vaste waarde die een keramisch diëlektricum gebruikt om elektrische energie op te slaan en vrij te geven.Het stabiliseert de spanning, filtert signalen, blokkeert gelijkstroom en verzacht de stroom in een breed scala aan elektronische circuits.Ze worden veel gebruikt omdat ze een hoge betrouwbaarheid, lage kosten, compacte SMD-pakketten, lage equivalente serieweerstand (ESR) en uitstekende hoogfrequente prestaties bieden.Keramische condensatoren komen voor in consumentenelektronica, autosystemen, energiebeheermodules en communicatieapparatuur.

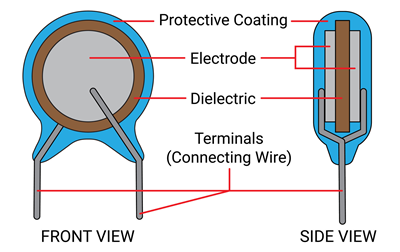

Figuur 2. Structuur van een keramische condensator

Soorten keramische condensatoren

Er zijn vier hoofdtypen keramische condensatoren, elk gebouwd voor een specifiek doel.In de onderstaande secties wordt uitgelegd wat elk type doet en waar het wordt gebruikt.

Meerlaagse keramische condensator (MLCC)

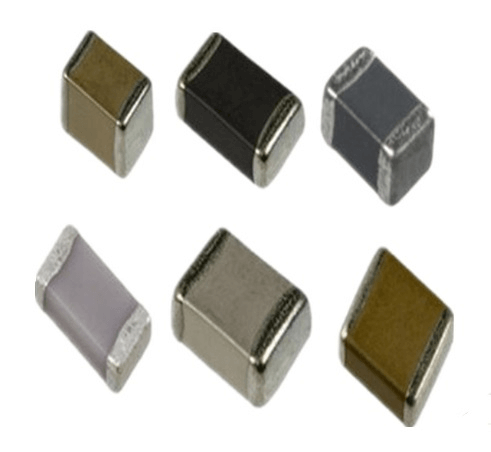

Figuur 3. MLCC's

Meerlaagse keramische condensatoren (MLCC's) zijn compacte, op het oppervlak gemonteerde componenten gemaakt van gestapelde keramische diëlektrische lagen en metalen elektroden.Dankzij dit ontwerp kunnen MLCC's een hoge capaciteit bereiken in een klein pakket, waardoor ze veel worden gebruikt in smartphones, computers en auto-elektronica.Vergeleken met andere typen keramische condensatoren bieden MLCC's uitstekende frequentieprestaties, lage ESR en sterke betrouwbaarheid voor circuits met hoge dichtheid.Door hun veelzijdigheid, lage kosten en een breed scala aan capaciteitswaarden zijn ze de meest voorkomende keramische condensator die in moderne elektronische apparaten wordt gebruikt.

Keramische schijfcondensator

Figuur 4. Keramische schijfcondensatoren

Keramische schijfcondensatoren zijn traditionele radiaal geleide componenten met een plat, rond keramisch lichaam die vaak worden gebruikt in goedkope filter- en bypass-toepassingen.Door hun eenvoudige schijfstructuur zijn ze gemakkelijk te identificeren en geschikt voor circuitontwerpen met doorlopende gaten.In tegenstelling tot MLCC's, die zijn geoptimaliseerd voor compacte SMD-lay-outs, kunnen keramische schijfcondensatoren hogere spanningen aan en bieden ze stabiele prestaties in circuits voor algemene doeleinden.Ze blijven een populaire keuze voor voedingen, consumentenelektronica en basistimingtoepassingen vanwege hun duurzaamheid en betaalbaarheid.

Doorvoer keramische condensator (FCC)

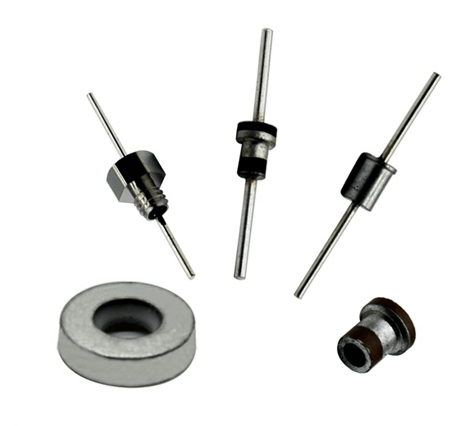

Figuur 5. Keramische doorvoercondensatoren

Feedthrough Ceramic Capacitors (FCC's) zijn gespecialiseerde componenten die zijn ontworpen om hoogfrequente ruis te filteren wanneer signalen door een geaarde barrière gaan.Hun unieke doorvoerstructuur zorgt voor superieure EMI/RFI-onderdrukking in vergelijking met standaard keramische condensatoren.FCC's worden vaak gebruikt in communicatieapparatuur, RF-circuits, afschermingspanelen en gevoelige elektronische systemen die een sterke ruisfiltering vereisen.In tegenstelling tot MLCC's en keramische schijfcondensatoren, zijn FCC's specifiek ontworpen voor geluidsisolatie in plaats van voor algemene circuitcapaciteit.

Keramische vermogenscondensator (CPC)

Figuur 6. Keramische vermogenscondensator

Keramische vermogenscondensatoren (CPC's), ook wel deurknopcondensatoren genoemd, zijn keramische hoogspanningscondensatoren die zijn gebouwd voor RF-vermogen, pulscircuits en industriële toepassingen.Dankzij hun dikke keramische diëlektrische en robuuste metalen behuizing zijn ze bestand tegen extreem hoge spanning en hoge stroomomstandigheden.Vergeleken met MLCC's en keramische schijftypen bieden CPC's een veel grotere belastbaarheid, maar zijn ze verkrijgbaar in veel grotere fysieke afmetingen.Deze condensatoren worden vaak gebruikt in radiozenders, condensatorbanken, hoogspanningsvoedingen en andere toepassingen die maximale energiestabiliteit en duurzaamheid vereisen.

Keramische condensatorcodes en waardeconversie

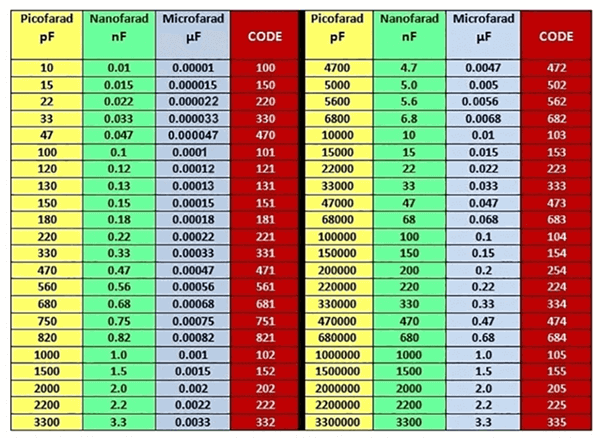

Figuur 7. Tabel met waarde en codeconversie van keramische condensatoren

De afbeelding hierboven toont een conversietabel voor waarden van keramische condensatoren, met een weergave van de capaciteit in picofarads (pF), nanofarads (nF) en microfarads (μF) samen met de bijbehorende 3-cijferige condensatorcodes.

Prestatiefactoren van keramische condensatoren

Verschillende bedrijfsomstandigheden kunnen de werkelijke capaciteit, stabiliteit en betrouwbaarheid op lange termijn van keramische condensatoren beïnvloeden.Als u deze factoren begrijpt, kunt u een juiste componentselectie en betere circuitprestaties garanderen.

Temperatuur

Temperatuurveranderingen hebben een sterke impact op diëlektrica van klasse II, zoals X5R en X7R, en veroorzaken merkbare capaciteitsvariaties over hun werkingsbereik.Diëlektrica van klasse I, zoals NP0/C0G, blijven daarentegen extreem stabiel en behouden hun capaciteit, zelfs bij grote temperatuurschommelingen.

DC Bias-effect

Wanneer een keramische condensator in de buurt van de nominale spanning werkt, kan de capaciteit ervan afnemen.Dit effect komt het meest voor bij diëlektrica met een hoge K, zoals X5R en X7R, waar het aanleggen van een hogere gelijkspanning de bruikbare capaciteit kan verminderen.

Frequentie

Bij hogere frequenties nemen de diëlektrische verliezen toe, waardoor de effectieve capaciteit afneemt.Dit maakt frequentiegedrag een belangrijke overweging voor RF-circuits, snelle digitale systemen en schakelende voedingen.

Veroudering

Keramische condensatoren van klasse II verliezen op natuurlijke wijze capaciteit in de loop van de tijd in een voorspelbaar, logaritmisch patroon, doorgaans 1–7% per decennium van uren.Klasse I-condensatoren vertonen dit verouderingseffect niet.

Mechanische spanning

Meerlaagse keramische condensatoren (MLCC's) zijn gevoelig voor buigscheuren veroorzaakt door het buigen van de PCB, trillingen of onjuiste montage.Deze scheuren kunnen leiden tot prestatieverlies of volledige uitval.

Vochtigheid en omgevingsomstandigheden

Hoge luchtvochtigheid of blootstelling aan ruwe omgevingen kunnen de isolatieweerstand verlagen en de lekstroom verhogen, waardoor de algehele betrouwbaarheid afneemt.Een goede coating of inkapseling helpt deze risico's te beperken.

Keramisch versus elektrolytisch versus tantaal

Keramische, elektrolytische en tantaalcondensatoren gedragen zich anders in circuits.In de onderstaande tabel worden de belangrijkste verschillen vergeleken.

Aspect	Keramiek Condensator	Elektrolytisch Condensator	Tantaal condensator
Diëlektrisch Materiaal	Keramiek lagen	Aluminium oxide + elektrolyt	Tantaal pentoxide + elektrolyt
Polariteit	Niet-polair	Gepolariseerd	Gepolariseerd
Capaciteit Bereik	Heel klein tot middelgroot (1 pF–100 µF)	Hoog (1 µF–10.000 µF)	Middelmatig (0,1 µF–1.000 µF)
Spanning Beoordeling	Breed bereik (6,3V–3kV)	Middelmatig (6,3V–450V)	Lager tot gemiddeld (2,5V–50V)
ESR (Equivalente serieweerstand)	Heel lage ESR	Hoog ESR	Laag tot gemiddelde ESR
ESL (Equivalente serie-inductie)	Heel lage ESL	Middelmatig ESL	Laag ESL
Frequentie Prestaties	Uitstekend voor hoge frequentie	Arm voor hoge frequentie	Goed voor middenfrequentie
Stabiliteit	Klasse I: zeer stabiel;Klasse II: matig	Niet stabiel boven temperatuur	Stabiel vergeleken met elektrolytisch
gelijkstroom Vooroordeeleffect	Merkbaar op X5R/X7R	Minimaal	Minimaal
Veroudering Gedrag	Klasse II verliest capaciteit na verloop van tijd	Degradeert geleidelijk aan met gebruik	Heel stabiele veroudering
Lekkage Huidig	Heel laag	Hoog	Laag
Rimpeling Huidige afhandeling	Goed	Heel goed voor grote rimpel	Matig
Fysiek Grootte	Heel kleine MLCC-pakketten	Groter maat	Klein en compact
Mislukking Modus	Scheuren als gevolg van buigspanning	Uitdrogen, ESR verhogen	Kan tekort schieten als je overbelast raakt

Voor- en nadelen van keramische condensatoren

Voordelen

• Zeer lage ESR en ESL

• Uitstekende hoogfrequente eigenschappen

• Groot spanningsbereik (6,3V–3kV)

• Compacte MLCC-formaten voor SMD-gebruik

• Betaalbaar en overal verkrijgbaar

• Lange levensduur met hoge betrouwbaarheid

Nadelen

• De capaciteit neemt af onder DC-voorspanning

• Veroudering in diëlektrica van klasse II

• Mechanische scheurvorming als gevolg van spanning of buiging

• Beperkte capaciteit vergeleken met elektrolyten

Toepassingen voor keramische condensatoren

Keramische condensatoren worden in bijna alle moderne elektronica gebruikt vanwege hun veelzijdigheid en prestaties.

Ontkoppeling en bypass

Keramische condensatoren worden gewoonlijk in de buurt van IC's geplaatst om elektrische ruis te verminderen.Ze helpen een constante spanning te behouden door plotselinge schommelingen op elektriciteitsleidingen te filteren.Dit zorgt voor een stabiele werking van digitale en analoge componenten.

Voedingsfiltering

Deze condensatoren zorgen voor hoogfrequente filtering in schakelende voedingen en regelaars.Ze verwijderen ongewenste rimpelingen en elektrische ruis uit de uitgangsspanning.Dit resulteert in een schonere en stabielere stroomtoevoer naar gevoelige circuits.

RF- en communicatiecircuits

Keramische condensatoren worden gebruikt in RF-circuits voor afstemming en nauwkeurige filtering.Ze ondersteunen impedantiematching om maximale signaaloverdracht tussen componenten te garanderen.Door hun lage verliezen zijn ze geschikt voor hoogfrequente communicatiesystemen.

Timing- en oscillatorcircuits

Keramische condensatoren van klasse I bieden uitstekende stabiliteit voor timinggerelateerde functies.Ze behouden een consistente capaciteit over temperatuur en tijd.Dit maakt ze ideaal voor oscillatoren, klokken en frequentieregelcircuits.

Auto-elektronica

MLCC's worden veel gebruikt in autosystemen omdat ze hoge temperaturen en zware omstandigheden kunnen verdragen.Ze zijn bestand tegen trillingen, schokken en mechanische belasting in voertuigen.Deze eigenschappen maken ze betrouwbaar voor ECU's, sensoren en besturingsmodules.

Industriële apparatuur

Keramische condensatoren worden gebruikt in motoraandrijvingen, automatiseringssystemen en industriële besturingen.Ze ondersteunen stabiele prestaties in omgevingen met elektrische ruis en temperatuurschommelingen.Hun duurzaamheid maakt ze geschikt voor langdurig industrieel gebruik.

Conclusie

Keramische condensatoren helpen de spanning te stabiliseren, signalen te filteren en werken goed bij hoge frequenties in veel elektronische systemen.Dankzij hun ontwerp en materiaal kunnen ze in alles worden gebruikt, van kleine gadgets tot auto- en industriële apparatuur.Factoren zoals temperatuur, DC-bias, frequentie, veroudering en omgeving beïnvloeden hoe goed ze presteren.Met hun kleine formaat, lage kosten en sterke betrouwbaarheid blijven keramische condensatoren een van de meest gebruikte componenten in de elektronica.
