Ga aan de slag met STM32G030F6P6 Microcontroller -projecten

De STM32G030F6P6 -microcontroller biedt een combinatie van prestaties en veelzijdigheid, waardoor deze geschikt is voor een reeks toepassingen.Met een focus op snelheid en functionaliteit is het ontworpen om te voldoen aan de eisen van moderne ingebedde systemen.Dit artikel onderzoekt de functies, PIN -configuratie, CAD -modellen en specificaties, en biedt u een volledig overzicht van wat deze microcontroller kan bieden.

Catalogus

1. STM32G030F6P6 Microcontroller -overzicht

2. STM32G030F6P6 PIN -configuratie

3. STM32G030F6P6 CAD -model

4. Belangrijkste kenmerken van STM32G030F6P6

5. STM32G030F6P6 -specificaties

6. STM32G030F6P6 -pakket

STM32G030F6P6 Microcontroller -overzicht

De STM32G030F6P6 Microcontroller is vervaardigd om prestaties en betrouwbaarheid te leveren voor verschillende toepassingen.Het maakt gebruik van een ARM® Cortex®-M0+ 32-bit RISC-processor die met snelheden tot 64 MHz loopt, waardoor het responsief en efficiënt is voor taken in consumentenelektronica, industriële apparatuur en apparaten.

De ingebedde geheugeninstelling omvat 8 kbytes SRAM en tot 64 kbytes flash -geheugen, wat zorgt voor soepele prestaties en voldoende opslag voor programma's.Met ingebouwde geheugenbescherming blijven uw gegevens en systeem tijdens de werking veilig.

De microcontroller heeft een veelzijdige set randapparatuur, inclusief communicatie-interfaces zoals I2C, SPI/I2S en USART, samen met functionele tools zoals een realtime klok, geavanceerde PWM-timers en algemene timers.Met deze functies kan de STM32G030F6P6 zich aanpassen aan verschillende projectvereisten, van slimme gadgets tot industriële controlesystemen.

Deze microcontroller is ontworpen met een doordachte balans van snelheid, functionaliteit en aanpassingsvermogen en is een ideale keuze voor een reeks ingebedde systeemprojecten.De functies maken het gemakkelijk om in uw ontwerpen te integreren en tegelijkertijd betrouwbare en consistente prestaties te bieden.

STM32G030F6P6 PIN -configuratie

STM32G030F6P6 Pinout

STM32G030F6P6 CAD -model

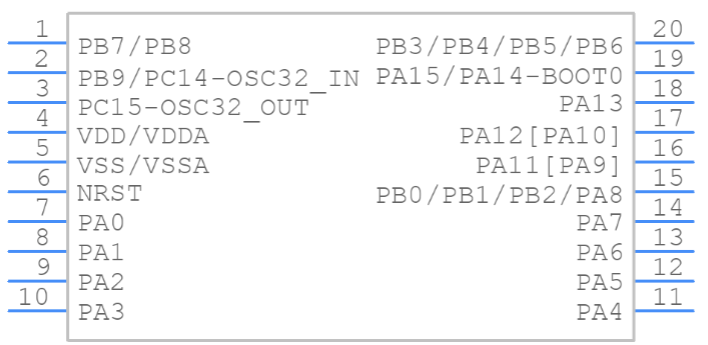

STM32G030F6P6 -symbool

STM32G030F6P6 Symbol

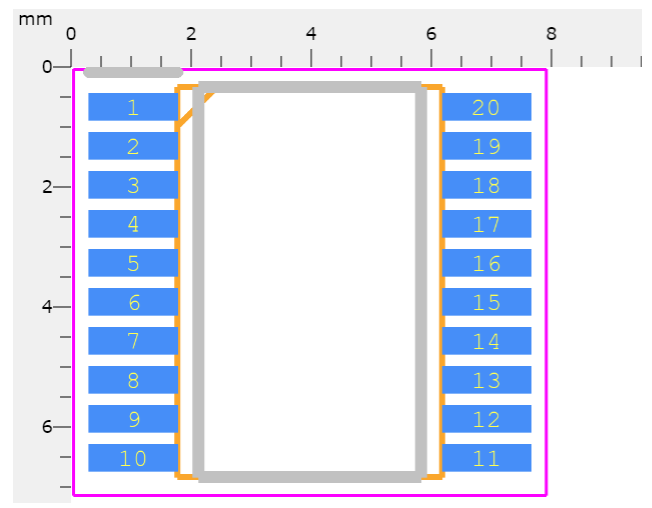

STM32G030F6P6 voetafdruk

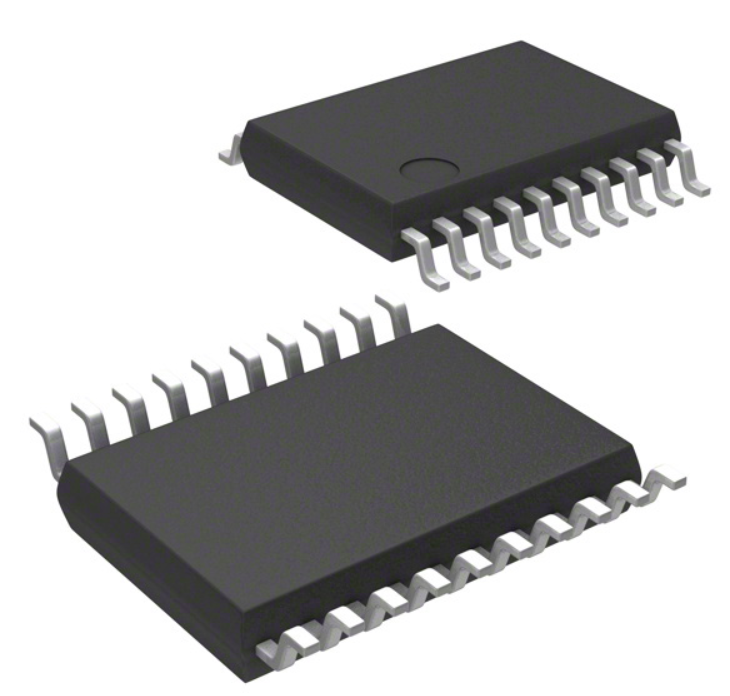

STM32G030F6P6 3D -model

Belangrijkste kenmerken van STM32G030F6P6

Timers voor veelzijdige toepassingen

De STM32G030F6P6 bevat 8 timers die zijn ontworpen om verschillende taken met precisie aan te kunnen.Onder deze zijn 4 algemene 16-bit timers die flexibiliteit bieden voor verschillende controle- en timingvereisten.Bovendien is er een 16-bit timer op maat voor geavanceerde motorbesturing en 2 Watchdog-timers die ervoor zorgen dat uw systeem veilig werkt door te resetten in het geval van onverwachte gebeurtenissen.De opname van een systick -timer ondersteunt verder nauwkeurige tijd volgen voor systeembewerkingen.

Realtime klok met alarm

Een ingebouwde kalender real-time klok (RTC) is beschikbaar, compleet met een alarmfunctie.Deze functie helpt u om de tijd te volgen en waarschuwingen in te stellen voor specifieke evenementen, wat vooral handig is in toepassingen waar tijdwaarneming en planning betrokken zijn.Met de terugkerende standby-wake-upfunctie kan het systeem stroom besparen met behoud van tijdgebaseerde functionaliteit.

Ecopack 2 conforme verpakking

De STM32G030F6P6 maakt gebruik van ECOPACK 2 -conforme verpakkingen, in lijn met milieubewuste productiepraktijken.Dit zorgt ervoor dat het apparaat voldoet aan de industriële normen en wordt ontworpen met duurzaamheid in gedachten.

STM32G030F6P6 -specificaties

Technische specificaties, functies, kenmerken en componenten met vergelijkbare specificaties van stmicro -elektronica STM32G030F6P6.

Type	Parameter
Factory doorlooptijd	12 weken
Montagetype	Oppervlaktemontage
Pakket / kast	20-TSSOP (0,173, 4,40 mm breedte)
Oppervlaktemontage	JA
Gegevensconverters	A/D 13X12B
Aantal I/OS	18
Bedrijfstemperatuur	-40 ° C ~ 85 ° C TA
Verpakking	Dienblad
Serie	STM32G0
Onderdeelstatus	Actief
Vochtgevoeligheidsniveau (MSL)	3 (168 uur)
Aantal beëindigingen	20
Eindpositie	Dual
Eindvorm	Meulvleugel
Voedingsspanning	3V
Eindpunt	0,65 mm
Bereik de nalevingscode	Meewerkend
Leveringsspanning - Max (VSUP)	3.6V
Voedingsspanning - min (VSUP)	2V
Oscillatortype	Intern
Snelheid	64 MHz
RAM -maat	8k x 8
Spanning - Supply (VCC/VDD)	2v ~ 3.6V
UPS/UCS/perifeer ICS -type	Microcontroller, RISC
Kernprocessor	ARM® Cortex®-M0+
Randapparatuur	DMA, I2S, POR, PWM, WDT
Klokfrequentie	48MHz
Programma -geheugentype	FLASH
Kerngrootte	32-bit
Programma -geheugengrootte	32kb 32k x 8
Connectiviteit	I2c, irda, linbus, spi, uart/usart
Bit -maat	32
Heeft ADC	JA
DMA -kanalen	JA
PWM -kanalen	JA
Lengte	6,5 mm
Breedte	4,4 mm

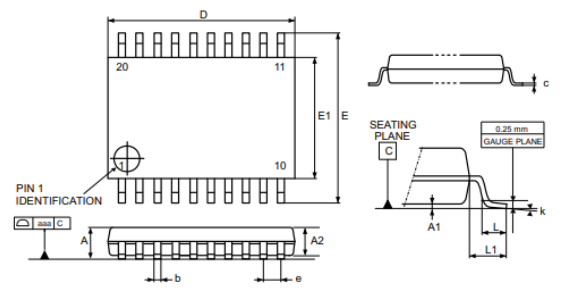

STM32G030F6P6 -pakket

Datasheet PDF

STM32G030F6P6 Datasheet:

STM32G030F6P6.PDF

Over ons

ALLELCO LIMITED

Allelco is een internationaal beroemde one-stop Distributeur van inkoopdiensten van hybride elektronische componenten, toegewijd aan het bieden van uitgebreide inkoop- en supply chain -diensten voor componenten voor de wereldwijde elektronische productie- en distributie -industrie, waaronder wereldwijde top 500 OEM -fabrieken en onafhankelijke makelaars.
Lees verder

Quick Inviry

Stuur een aanvraag, we zullen onmiddellijk reageren.

Aantal stuks

Onderdeel nummer
contactnaam
Bedrijfsnaam
E-mailadres
Telefoon
Comments

Veel Gestelde Vragen [FAQ]

1. Welk spanningsbereik ondersteunt de STM32G030F6P6?

De STM32G030F6P6 werkt binnen een spanningsbereik van 1,65 V tot 3,6 V. Dit bereik geeft u de flexibiliteit om de microcontroller van stroom te voorzien Verschillende bronnen, zoals batterijen of gereguleerde voedingen.Het zorgt ervoor dat het apparaat in verschillende toepassingen kan worden gebruikt Stabiele werking handhaven.

2. Kan de STM32G030F6P6 worden geprogrammeerd met behulp van de Arduino IDE?

Ja, u kunt de STM32G030F6P6 programmeren met behulp van de Arduino IDE. STMicro -Electronics biedt een Arduino -kern voor de STM32G0 -serie, inclusief deze microcontroller.Hiermee kunt u de Arduino gebruiken platform, dat de ontwikkeling vereenvoudigt en het toegankelijker maakt, Vooral als je al bekend bent met projecten op basis van Arduino.
