Vezeloptische connectoren: SC versus LC

Vezeloptische connectoren houden lichtsignalen soepel door kabels door vezels met nauwkeurigheid samen te voegen.In dit artikel leert u wat connectoren doen, de onderdelen die ze laten werken en hoe SC- en LC -connectoren zich verhouden in structuur, grootte en gebruik.U zult ook hun applicaties, voor-, nadelen zien en hoe u de juiste kunt kiezen voor uw opstelling.

Catalogus

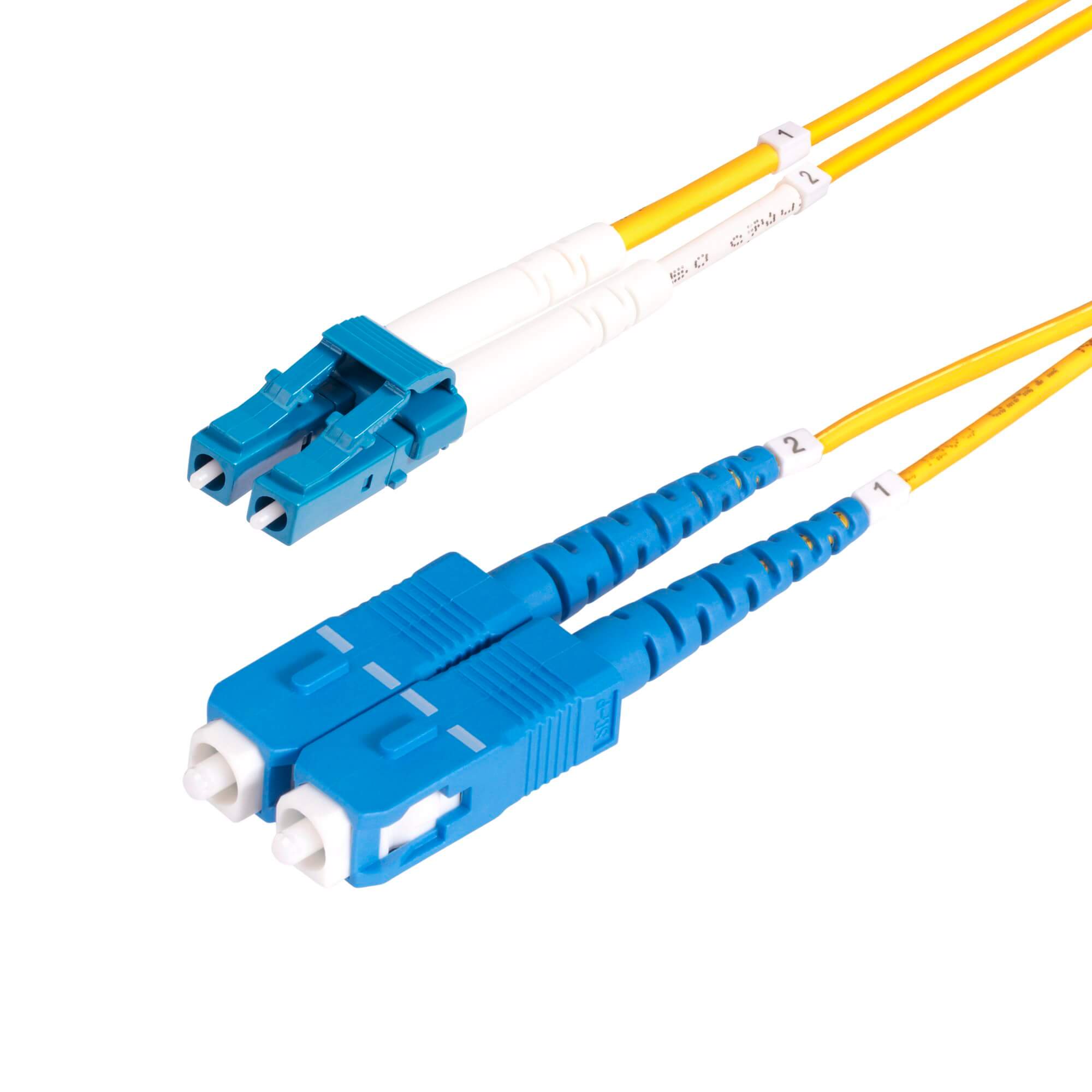

Figuur 1. LC- en SC -vezelconnectoren

Overzicht van de glasvezelconnectoren

Vezeloptische connectoren zijn apparaten die worden gebruikt om twee optische vezels aan te sluiten of een vezel aan te sluiten op netwerkapparatuur, zodat lichtsignalen doorgaan met minimaal verlies.Hun rol is om de vezeluiteinde stabiel en nauwkeurig uitgelijnd te houden, zodat het licht soepel doorgaat van de ene vezel naar de andere.

De prestaties van een connector zijn afhankelijk van hoe goed het uitlijning en contact tussen vezelkernen regelt.Zelfs een kleine verkeerde uitlijning of kloof kan het verlies van invoeging veroorzaken (een druppel in uitgezonden licht) of het terugkeerverlies verhogen (licht teruggebracht in de vezel).Om deze effecten te minimaliseren, volgen connectorontwerpen strikte industrienormen die dimensies, toleranties en oppervlaktekwaliteit specificeren.

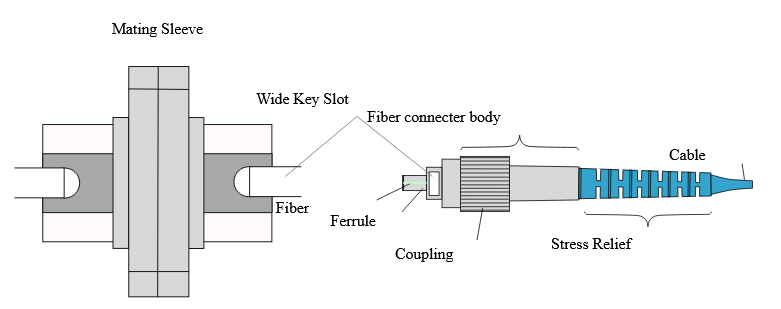

Figuur 2. Structuur van een glasvezelconnector

SC- en LC -connectoren

SC- en LC -connectoren zijn twee van de meest toegepaste typen in glasvezelcommunicatiesystemen.Hoewel beide zijn ontworpen om vezels uit te lijnen en signaalverlies te verminderen, verschillen ze in grootte, ontwerp en duurzaamheid, wat beïnvloedt waar elk type het meest effectief is.

SC -connector

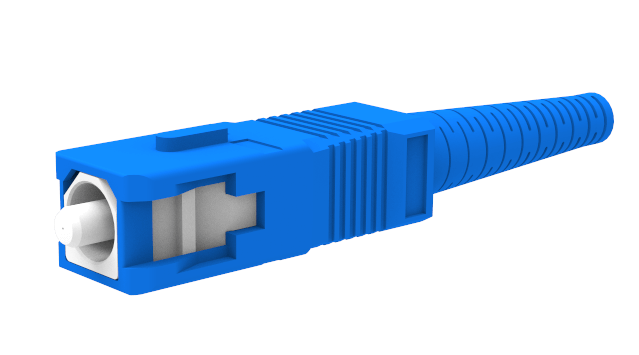

Figuur 3. SC -connector

De SC-connector, of standaardconnector, werd in het midden van de jaren tachtig geïntroduceerd door NTT en werd een van de eerste glasvezelconnectoren om wijdverbreid gebruik te krijgen.Ook bekend als de abonnee-connector of stick-and-click connector, heeft het een rechthoekig profiel en wordt erkend voor zijn eenvoudige ontwerp.Het bevat een keramische ferrule van 2,5 mm die zorgt voor een nauwkeurige vezeluitlijning, ondersteund door een push-pull vergrendelingsmechanisme dat eenvoudige invoeging en verwijdering mogelijk maakt.De connector kan tot 1000 paringscycli weerstaan, waardoor het geschikt is voor toepassingen die frequente afhandeling vereisen.Het insertieverlies varieert meestal van 0,25 tot 0,5 dB, waardoor het betrouwbaar kan presteren in zowel telecommunicatie- als datacommunicatiesystemen.

LC -connector

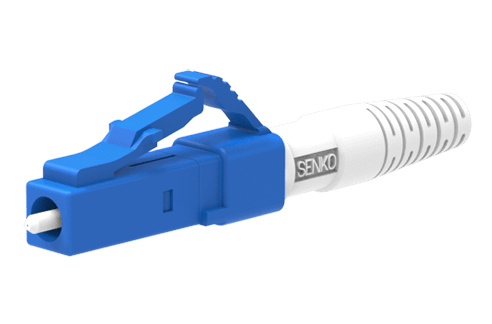

Figuur 4. LC -connector

De LC-connector, of Lucent Connector, werd begin 2000 geïntroduceerd door Lucent Technologies om te voldoen aan de behoefte aan meer compacte vezelverbindingen in omgevingen met hoge dichtheid.De meest opvallende functie is een keramische ferle van 1,25 mm, de helft van de SC -ferrule, die een grotere poortdichtheid in patchpanelen en apparatuur mogelijk maakt.In plaats van een push-pull-vergrendeling, gebruikt het een vergrendelingsvergrendingssysteem dat de verbinding veilig op zijn plaats houdt.De LC -connector ondersteunt maximaal 500 paringscycli, die lager is dan de SC, maar het behaalt hetzelfde insertieverliesbereik van 0,25 tot 0,5 dB.De compacte grootte en betrouwbare prestaties maken het bijzonder goed geschikt voor drukke installaties zoals datacenters en telecommunicatierekken waar ruimteefficiëntie een prioriteit is.

Zowel SC- als LC -connectoren bieden vergelijkbare optische prestaties in termen van invoegverlies.Hun verschillen bepalen echter hun praktische rollen.De SC-connector is groter, duurzamer en de voorkeur voor algemeen gebruik waar ruimte geen beperking is.De LC-connector is daarentegen kleiner, ontworpen voor configuraties met een hoge dichtheid en begunstigd in moderne netwerkomgevingen waar het maximaliseren van de ruimte een kritieke vereiste is.

Toepassingen van SC- en LC -connectoren

SC -connectortoepassingen

• Datacom- en telecomnetwerken

• Internet- en kabeltelevisiesystemen

• Mediaconverters voor het koppelen van verschillende netwerktypen

• Passieve optische netwerken zoals FTTX en EPON

• Algemene verbindingen met pc's, wifi-routers en gameconsoles

• Optische distributiekaders en centrale kantoornetwerkkasten

• Vezel-naar-de-home (FTTH) abonnee-installaties

• Lange-afstandssystemen en WDM-netwerken met behulp van SC/APC voor lage rugreflectie

• Hybride adapersystemen voor het converteren tussen SC en andere connectortypen

LC -connectortoepassingen

• Patchpanelen met hoge dichtheid en datacenters

• Telecommunicatieapparatuur

• SFP, SFP+, QSFP+en QSFP28 -transceivers

• Installaties achter de muur (btw) waar de ruimte beperkt is

• Duplex -verbindingen in Enterprise Lans en campusbackbones

• Cloud- en grootschalige datacenter-infrastructuren

• Industriële en medische systemen die compacte en betrouwbare vezelverbindingen vereisen

• Polariteit-verwisselbare LC-connectoren in complexe vezelbekabelsystemen

Technische vergelijking van SC- en LC -connectoren

Functie	SC Aansluiting	LC Aansluiting
Ferrule maat	2,5 mm keramiek	1,25 mm keramiek
Koppelingsmechanisme	Push-pull latch	Vergrendeling
Duurzaamheid (paringscycli)	Ongeveer 1000 of meer	Ongeveer 500 tot 1000 (meestal 500)
Kosten (relatief)	Lager, meer kosteneffectief	Hoger vanwege de precieze productie
Invoegverlies	Typisch ≤ 0,3 dB, vaak in het bereik van 0,25-0,5 dB	Typisch ≤ 0,3 dB, vaak in het bereik van 0,25-0,5 dB
Retourneerverlies / reflectieprestaties	UPC Versies ≥ 50 dB, APC -versies ≥ 60 dB	UPC Versies ≥ 50 dB, APC -versies ≥ 60 dB
IEC / interface -standaard	IEC 61754-20	IEC 61754-4
Typische toepassing / use case	Pc's, routers, legacy -systemen, Vezel-naar-the-home, telecomdistributie en centrale kantoorsystemen	High-Density Telecom, Data Centers, SFP/SFP+ en QSFP-transceivers, compacte rekken en omgevingen met beperkte ruimte
Omgevings- / fysieke factoren	Grotere behuizing maakt het robuuster in veeleisende voorwaarden	Kleiner en meer delicaat, maar staat veel toe Hogere havendichtheid
Trend / marktadvoeding	Nog steeds gebruikelijk in oude netwerken en sommige telecomsystemen	In toenemende mate de standaard in moderne gegevens centra en nieuwe installaties

Voor- en nadelen van SC- en LC -connectoren

Type connector	Voordelen	Nadelen
SC -connector	Eenvoudig ontwerp en gemakkelijk te gebruiken	Grotere ferrule (2,5 mm) vereist meer ruimte
	Duurzaam met maximaal 1000 paringscycli	Niet geschikt voor omgevingen met hoge dichtheid
	Kosteneffectief vanwege volwassen technologie	Bulkier vergeleken met LC -connectoren
	Stabiele prestaties met lage invoegverlies	Push-Pull-tabblad kan loskoppelen als ze niet zijn beveiligd
	Breed compatibel met bestaande systemen
	Gemaakt met technische kunststoffen die verzetten oxidatie en warmte
	Snel, gereedschapsvrij push-pull-mechanisme voor verbindingen
	Compatibel met single-mode en multimode vezels
	Biedt een laag inzetverlies en een hoog rendement verlies
	Gebruikelijk in ftth, catv en optisch distributiekaders
LC -connector	Compact maat met 1,25 mm ferrule saves ruimte	Hogere kosten vanwege compact ontwerp
	Ondersteunt een hoge poortdichtheid in datacenters en telecom	Kortere levensduur van ongeveer 500 paringscycli
	Veilig Latch -mechanisme voorkomt verbruiken	Meer delicaat en vereist zorgvuldige afhandeling
	Sterke prestaties in single-mode, Longafstandslinks	Kan moeilijker te hanteren zijn in krappe ruimtes
	Standaard voor SFP, SFP+, QSFP+ en QSFP28 modules	Kan hulpmiddelen vereisen voor verwijdering in dicht panelen
	Beschikbaar in duplex of simplex, met clip conversie
	Werkt met zowel single-mode als multimode vezels
	Compact maat ideaal voor LAN -backbones en Cloud Data Centers
	Gebruikt in industriële en medische systemen waar De ruimte is beperkt
	APC-versies beschikbaar voor lage reflectie optische systemen

Kiezen tussen LC en SC

De selectie van een glasvezelconnector is afhankelijk van de vereisten van het netwerk en de omgeving waar deze zal worden gebruikt.LC-connectoren hebben over het algemeen de voorkeur in installaties met hoge dichtheid zoals datacenters of telecomrekken, waar spaarruimte belangrijk is.Ze zijn ook de standaard voor SFP- en SFP+ -zorgers en worden veel gebruikt in single-mode vezelsystemen die een laag signaalverlies over lange afstanden vereisen.

• LC-connectoren-het meest geschikt voor compacte, hoge dichtheid omgevingen en long-distantie-links met één modus

• SC-connectoren-praktisch voor algemene netwerken, die duurzaamheid en kosteneffectiviteit bieden

SC -connectoren worden vaak gebruikt in huizen, kantoren en kleinere netwerken, vooral wanneer ruimte geen grote zorg is.In systemen die beide typen gebruiken, zijn adapters beschikbaar om te converteren tussen SC- en LC -interfaces, waardoor compatibiliteit tussen verschillende setups wordt gewaarborgd.
