De EP2C20F256C8N behoort tot de Cyclone® II-serie, ontworpen met een row-and-column-lay-out die aangepaste logische functies efficiënt afhandelt.Het beschikt over logische arrayblokken (laboratoria) met elk 16 logische elementen, samen met M4K-geheugenblokken die tot 36-bits brede toegang ondersteunen bij 260 MHz.Het apparaat omvat ingebedde multiplicatoren en een wereldwijd kloknetwerk met maximaal vier PLL's, waardoor klokverdeling en timing flexibeler worden.Het I/O -systeem ondersteunt normen zoals PCI en LVD's, waarbij gegevenssnelheden tot 805 Mbps bereiken.U kunt het ook gebruiken met DDR-, DDR2- en QDRII SRAM -geheugen.Met deze opstelling past de EP2C20F256C8N goed in de mid-range digitale applicaties.
Als u in volume wilt kopen, kunnen wij bij Allelcoelec bulkprijzen en ondersteuning bieden!

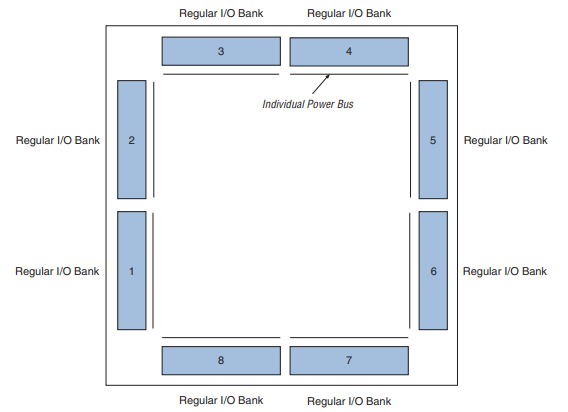

Het EP2C20F256C8N -apparaat heeft acht I/O -banken die rond de randen van de chip worden geplaatst, gelabeld van 1 tot 8. Deze banken laten de chip verbinding maken met andere delen van een systeem door signalen te verzenden en ontvangen.Elke bank heeft zijn eigen stroomlijn, wat betekent dat ze kunnen worden ingesteld om te werken met verschillende signaalniveaus indien nodig.Deze opstelling maakt de chip flexibeler bij gebruik in verschillende ontwerpen.De lay -out helpt ook bij het verspreiden van verbindingen, zodat ze niet allemaal één kant drukken, waardoor het circuitontwerp gemakkelijker en evenwichtiger wordt.



U krijgt 1.172 logische arrayblokken (labs) in de EP2C20F256C8N, waardoor u voldoende ruimte hebt om verschillende logische functies te maken en te beheren.Elk lab helpt u complexere ontwerpen op te bouwen zonder de ruimte meer te hebben.
Dit deel omvat 18.752 logische elementen of cellen.Dit zijn de basisbouwstenen waarmee u kunt instellen en bepalen hoe uw digitale systeem zich gedraagt.Het is een geweldige match wanneer uw project flexibele en gedetailleerde logica -verwerking nodig heeft.
Met 239.616 totale RAM -bits kunt u gegevens direct in de chip opslaan en verwerken.Dit betekent soepelere prestaties en minder behoefte aan extern geheugen, wat uw ontwerp efficiënter maakt.
De EP2C20F256C8N ondersteunt maximaal 152 I/O -pinnen, waardoor u deze kunt verbinden met vele andere onderdelen in uw systeem.Of u nu sensoren, geheugen of communicatielijnen koppelt, dit geeft u de flexibiliteit om meer te doen.
Het werkt binnen een laag voedingsbereik van 1,15 V tot 1,25 V.Dit helpt het energieverbruik en de warmte te verminderen, wat geweldig is als u werkt aan ontwerpen waar stroom ertoe doet, zoals draagbare of batterij-gebaseerde systemen.
Deze chip wordt geleverd in een oppervlakte-mountpakket van 256 lbga.Het is klein en betrouwbaar, waardoor het gemakkelijker is om op drukke planken te plaatsen, terwijl je nog steeds solide elektrische prestaties krijgt.
De EP2C20F256C8N biedt een flexibele opstelling die aan verschillende behoeften voldoet.U kunt het aanpassen en opnieuw configureren om specifieke projectdoelen te matchen, u te helpen de ontwikkelingstijd te verkorten en snel wijzigingen aan te brengen wanneer dat nodig is.
Technische specificaties van Intel, EP2C20F256C8N
| Product Attribuut | Attribuutwaarde |
| Fabrikant | Intel |
| Serie | Cyclone® II |
| Base Productnummer | EP2C20 |
| Spanning - levering | 1.15V ~ 1,25V |
| Totaal rambits | 239,616 |
| Aantal logische elementen/cellen | 18,752 |
| Aantal laboratorium/CLB's | 1.172 |
| Aantal I/O | 152 |
| Bedrijfstemperatuur | 0 ° C ~ 85 ° C (TJ) |
| Montagetype | Oppervlaktemontage |
| Pakket/kast | 256-lbga |
| Leverancierapparaatpakket | 256-FBGA (17x17) |
| Pakket | Dienblad |

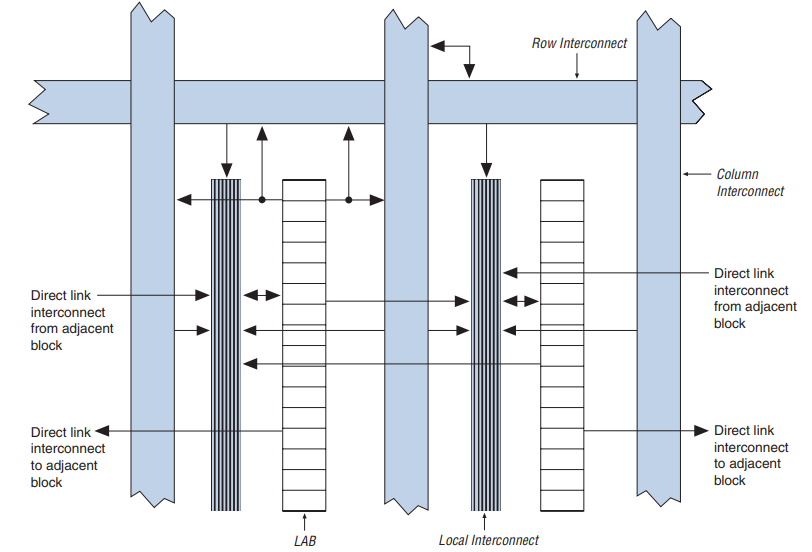

De structuur van het labicarrayblok (logisch arrayblok) van het EP2C20F256C8N -apparaat bevat een groep logische elementen die samenwerken om verschillende taken in de chip uit te voeren.Elk lab verbindt via directe links met zijn buren en maakt ook verbinding met bredere rij- en kolomlijnen voor communicatie met langere afstand.In het laboratorium kunnen lokale onderlinge onderling signalen snel en gemakkelijk tussen logische elementen bewegen.Dit ontwerp helpt de chip veel bewerkingen tegelijk uit te voeren, terwijl de verbindingen kort en snel houden.De laboratoria zijn verspreid over de chip, waardoor het ontwerp evenwichtiger wordt en alle onderdelen helpt soepel samen te werken.

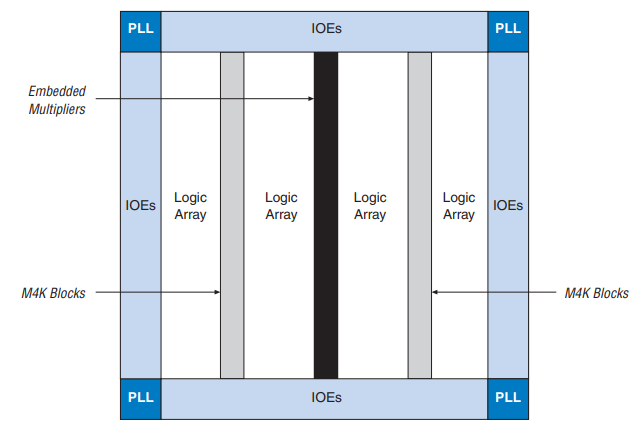

Het apparaatblokdiagram van de EP2C20F256C8N laat zien hoe de chip wordt samengesteld met behulp van verschillende delen die naast elkaar werken.In het midden zijn er logische arrayblokken die de meeste taken en berekeningen van de chip afhandelen.Aan beide zijden van de logische arrays ziet u M4K -blokken voor geheugen en ingebedde multiplicatoren voor snellere wiskundige functies.Rond de randen zijn IOES, of invoer-/uitvoer -elementen, die de chip verbinden met de buitenwereld.In elke hoek zijn er PLL's, die helpen alles op de juiste snelheid te laten draaien door kloksignalen te beheren.Al deze blokken werken samen om de chip flexibel te maken en in staat om vele soorten banen te doen.
De EP2C20F256C8N werkt goed in fabriekssystemen waar snelle, nauwkeurige verwerking nodig is.U kunt het gebruiken om machines te bedienen, sensoren te verwerken of realtime logische functies te beheren zonder vertragingen.
In auto's en andere voertuigen helpt deze chip taken te beheren zoals gegevensverwerking, signaalbesturing en systeembewaking.De flexibiliteit maakt het gemakkelijk om zich aan te passen aan verschillende behoeften aan automotive, vooral in geavanceerde elektronische opstellingen.
Of u nu smart home -apparaten of handheld -gadgets ontwerpt, de EP2C20F256C8N helpt bij het ondersteunen van soepele werking en aangepaste functies.Het compacte ontwerp en de efficiënte logische ondersteuning zijn goed geschikt voor ruimtelijke consumentenproducten.
Dit deel behandelt snelle gegevensstroom en signaalverwerking, wat nuttig is in telecomsystemen.U kunt erop vertrouwen voor taken zoals data -routing, codering en timingbesturing in netwerkhardware.
In deze veeleisende velden biedt de EP2C20F256C8N een stabiele en programmeerbare logische controle.U kunt het gebruiken in systemen die nauwkeurige gegevensverwerking, signaalfiltering of timingcoördinatie vereisen onder strikte prestatiecondities.

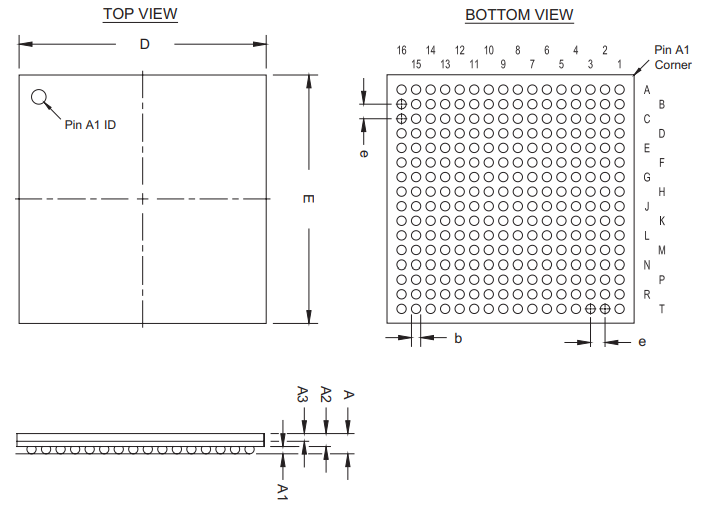

Het 256-pins Fineline BGA (Ball Grid Array) -pakketoverzicht verwijst naar het fysieke ontwerp en de pin-lay-out van de EP2C20F256C8N-chip.Het heeft een vierkante body met 16 rijen en 16 kolommen met soldeerballen eronder, waardoor in totaal 256 verbindingen zijn.Elke bal dient als een contactpunt naar de printplaat.De pin A1 -markering helpt bij de juiste oriëntatie tijdens het monteren.Het pakket omvat een low-profile body en uniforme afstand (toonhoogte) tussen de ballen ter ondersteuning van precieze bordplaatsing.Deze lay -out wordt gebruikt om ruimte te besparen en toch veel verbindingen in compacte systemen toe te staan.
• Met een hoge logische dichtheid kunt u complexe en flexibele ontwerpen bouwen
• Laag stroomgebruik helpt warmte te verminderen en energie te besparen
• Geheugen aan boord ondersteunt snellere gegevensverwerking
• Sterke I/O -opties maken een eenvoudige verbinding met andere componenten mogelijk
• Schaalbare opstelling werkt goed voor zowel kleine als grote projecten
• Kan een leercurve vereisen als u nieuw bent voor FPGA -ontwikkeling
• Beperkt tot de Cyclone II -serie, die mogelijk niet de nieuwste functies ondersteunt
• Oudere architectuur vergeleken met nieuwere FPGA -modellen
| Deel Nummer | Fabrikant | Belangrijke functies | Use case/notes |
| EP2C20F256C7N | Intel | Dezelfde logische capaciteit, I/O -telling en pakket als De C8N -versie, met lichte interne timingverschillen.Onderhoudt cycloon II -functies en specificaties. | Geschikt wanneer timingbeperkingen flexibel zijn. Compatibel alternatief voor C8N in de meeste ontwerpen. |
| EP2C20F484C6N | Intel | Soortgelijke specificaties, maar met een grotere 484-FBGA (23x23) pakket en 315 I/O -pinnen.Biedt dezelfde logica en geheugenbronnen. | Het beste voor applicaties die meer I/O vereisen Verbindingen en kan geschikt zijn voor een grotere voetafdruk. |
| EP2C20F256C8 | Intel | Bijna identiek aan de C8N -versie, met hetzelfde Logische bronnen, spanningsbereik en 256-FBGA-pakket. | Kan door elkaar worden gebruikt met C8N als exact Variantdetails zijn niet kritisch. |
Intel is een bekende naam in de technische wereld, vooral als het gaat om het bouwen van slimme en betrouwbare chips.U vindt hun producten die op veel verschillende gebieden worden gebruikt, van computers en servers tot ingebedde systemen en FPGA's zoals de EP2C20F256C8N.Met jarenlange ervaring en een sterke focus op kwaliteit, biedt Intel u de tools en ondersteuning die u nodig hebt om uw elektronische ontwerpen te creëren en te verbeteren.Wanneer u een Intel -onderdeel kiest, weet u dat u werkt met een merk dat helpt uw ideeën tot leven te brengen.
De EP2C20F256C8N biedt een solide mix van flexibiliteit, snelheid en efficiënt ontwerp voor digitale projecten die betrouwbare prestaties nodig hebben.Met zijn hoge logische element en ingebouwde geheugen, kunt u taken soepel beheren zonder sterk te vertrouwen op extra hardware.Het compacte pakket en de behoefte aan lage stroom maken het geschikt voor ruimtegebonden en energiegevoelige ontwerpen.De brede ondersteuning voor I/O -opties helpt u ook gemakkelijk aan te sluiten op verschillende delen van uw systeem.Of u nu een slim apparaat, een communicatietool of een besturingssysteem bouwt, deze chip geeft u de tools om aan de slag te gaan.Het is een betrouwbare optie voor veel verschillende projecten, die een balans biedt tussen functies en gebruiksgemak.
Stuur een aanvraag, we zullen onmiddellijk reageren.
De chip bevat duizenden logische elementen en ingebouwd geheugen, waarmee u gegevens efficiënt kunt verwerken, opslaan en routeren.Het ondersteunt ook verschillende I/O -normen, waardoor het gemakkelijk wordt aangesloten op andere delen van uw systeem.Deze functies maken het flexibel genoeg voor vele soorten digitale ontwerpen, van consumentenelektronica tot industriële systemen.
Ja, het ondersteunt geheugentypen zoals DDR, DDR2 en QDRII SRAM.Hiermee kunt u grote hoeveelheden gegevens snel beheren, wat nuttig is in projecten waar timing en snelheid ertoe doen.De chip is gebouwd om deze geheugeninterfaces soepel te verwerken zonder extra componenten nodig te hebben.
Hoewel er in het begin misschien een leercurve is, wordt de chip ondersteund door gebruiksvriendelijke ontwerptools en documentatie.Zodra u vertrouwd raakt met de basisprincipes van FPGA -programmering, wordt het werken met deze chip beter beheersbaar.Het heeft ook een gestructureerde lay -out en duidelijke I/O -bankinstellingen, die helpt het ontwikkelingsproces te vereenvoudigen.
Hoewel het gebaseerd is op een oudere architectuur, presteert het nog steeds goed in veel standaardtoepassingen.Voor projecten die geen geavanceerde functies nodig hebben, biedt het een goede balans tussen prestaties en kosten.Het is vooral handig voor ontwerpen in de middellange afstand waar krachtefficiëntie en ruimte belangrijk zijn.
Projecten zoals industriële controlesystemen, consumentengadgets, telecomhardware en automotive -elektronica kunnen allemaal profiteren van deze chip.Door de flexibiliteit kan het worden geconfigureerd voor verschillende rollen, zoals het beheren van signalen, het opslaan van tijdelijke gegevens of het uitvoeren van realtime logica.Dit maakt het een geweldige all-round keuze voor veel verschillende soorten toepassingen.
