Zener -diodes: werkgids voor werk-, toepassingen en spanningsregelgeving

Zener -diodes zijn speciale onderdelen in elektronica omdat ze elektriciteit kunnen verwerken op een manier die de meeste andere onderdelen niet kunnen.In tegenstelling tot reguliere diodes waarmee elektriciteit slechts één manier kan stromen, kunnen Zener -diodes ook de stroom beheren wanneer deze achteruit gaat, maar alleen als de elektriciteit een bepaald niveau bereikt dat bekend staat als de Zener -spanning.Deze gids zal betrekking hebben op hoe Zener Dioden werkt, hun verschillende toepassingen in elektronica en wat ze zowel nuttig als uitdagend maakt om te gebruiken.

Catalogus

Wat is een Zener -diode?

Een Zener -diode is een uniek type halfgeleidercomponent dat specifiek is ontworpen om te functioneren onder omgekeerde afbraakomstandigheden, waardoor een stabiele spanning over zijn terminals wordt gewaarborgd.In tegenstelling tot conventionele diodes waarmee de stroom in de eerste plaats in een enkele richting kan stromen en deze in het omgekeerde blokkeert, worden zener -diodes ontworpen om niet alleen te weerstaan, maar ook betrouwbaar werken op een vooraf gedefinieerde omgekeerde spanning, gewoonlijk aangeduid als de Zener -afbraakspanning.Dit onderscheidende kenmerk maakt hen een belangrijke component in spanningsregulatiecircuits, omdat ze helpen bij het handhaven van een gestage spanningsuitgang, zelfs wanneer er variaties zijn in de ingangsspanning of fluctuaties in de belasting.Hun vermogen om consistente spanningsregeling te bieden is waardevol bij het voorkomen van spanningsinstabiliteit, die anders de prestaties van gevoelige elektronische componenten kunnen beïnvloeden.U kunt Zener -diodes selecteren met specifieke afbraakspanningen op basis van de precieze vereisten van hun circuits, waardoor ze een element zijn in het ontwerp en de ontwikkeling van efficiënte en veerkrachtige elektronische systemen.

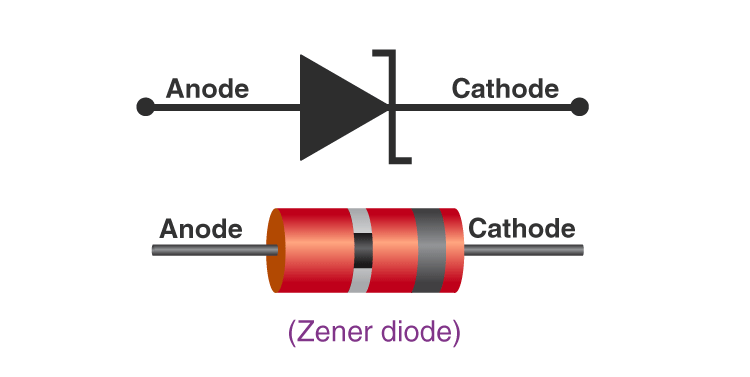

Figuur 2. Zener -diode symbool en pakketcontouren

De figuur illustreert het Zener -diodesymbool en de fysieke weergave ervan.Het circuitsymbool toont een standaarddiode met een extra gebogen lijn in de kathode, die het vermogen vertegenwoordigt om in omgekeerde afbraakmodus te voeren.De fysieke schets geeft een typisch Zener -diodepakket weer, gemarkeerd met anode- en kathode -terminals voor een goede oriëntatie in circuits.De kathode wordt vaak geïdentificeerd door een afzonderlijke streep en zorgt voor eenvoudige identificatie tijdens de installatie.Deze dubbele weergave benadrukt het doel van de Zener -diode als spanningsregelaar voor het handhaven van stabiele spanning in elektronische systemen.

Zener -diode structuur

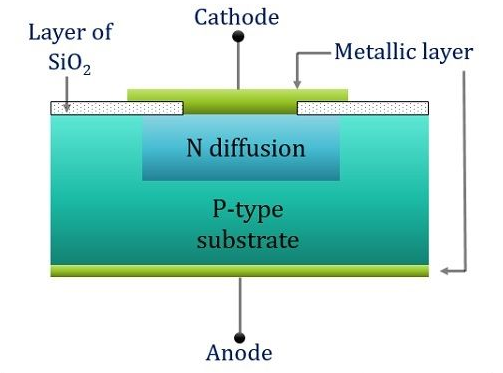

Figuur 3. Zener -diodestructuur

Het diagram biedt een gedetailleerde weergave van de constructie van een zener -diode, een component in elektronische circuits voor spanningsregeling en bescherming.De basis van de diode is een P-type substraat, dat dient als het basismateriaal voor het apparaat.Een specifiek gebied op dit substraat is verspreid met N-type materiaal, waardoor de PN-junctie ontstaat die nodig is voor de functionaliteit van de diode.Met deze PN -kruising kan de diode zich in het omgekeerde afbraakgebied uitvoeren, wat een uniek kenmerk is van Zener -diodes, waardoor ze een stabiele spanning over hun terminals kunnen handhaven, ondanks veranderingen in ingangsspanning of belastingsomstandigheden.

Om de elektrische connectiviteit te vergemakkelijken, wordt een metalen laag op het oppervlak afgezet.Deze laag biedt terminals voor de kathode (verbonden met het N-type materiaal) en de anode (verbonden met het P-type substraat), waardoor de diode gemakkelijk in circuits kan worden geïntegreerd.Bovendien wordt de gehele structuur geïsoleerd en beschermd door een siliciumdioxide (SIO₂) -laag, die fungeert als een barrière tegen omgevingsfactoren zoals vocht, stof en elektrische interferentie.Deze isolatie zorgt voor de betrouwbaarheid en levensduur van de diode tijdens de werking.

De constructie van de Zener -diode is zorgvuldig ontworpen om spanningen met hoge afbraak te verwerken met behoud van precisie.Het vermogen om spanning te stabiliseren maakt het een belangrijk onderdeel in verschillende elektronische toepassingen, zoals voedingen, spanningsregelgevers en circuitbeschermingsapparaten.Dit diagram legt de ingewikkelde ontwerpelementen vast waarmee de zener -diode in deze rollen efficiënt en effectief kan functioneren.

Hoe werkt een zener -diode?

Een Zener-diode functioneert op dezelfde manier als een standaarddiode wanneer deze voorwaarts is, waardoor stroom kan stromen met een minimale spanningsval, meestal ongeveer 0,7 V voor siliconen-gebaseerde varianten.Het unieke en meest waardevolle kenmerk komt echter naar voren wanneer het omgekeerd is.In deze modus, naarmate de toegepaste omgekeerde spanning geleidelijk toeneemt en de Zener -afbraakdrempel nadert, stroomt er aanvankelijk alleen een zeer kleine lekstroom.Zodra de omgekeerde spanning het ontworpen afbraakniveau bereikt, treedt een significante verandering op: het interne elektrische veld in de diodestructuur versterkt tot een kritiek punt, wat een scherpe stijging van de stroomstroom veroorzaakt.Dit gebeurt zonder een overeenkomstige toename van de spanning, waardoor de Zener -diode een stabiele uitgangsspanning kan handhaven over verschillende stroomniveaus.

Dit gereguleerde spanningsgedrag groot in spanningsreguleringstoepassingen, zodat elektronische circuits een gestage spanningsvoorraad ontvangen ondanks schommelingen in ingangsspanning of belastingsomstandigheden.Vanwege deze mogelijkheid worden Zener -diodes op grote schaal gebruikt in voedingscircuits, spanningsreferentiesystemen en beschermingsmechanismen die gevoelige elektronische componenten van spanningspieken beschermen.Belangrijk is dat dit afbraakproces niet destructief is, Zener-diodes zijn specifiek ontworpen om veilig binnen hun nominale dissipatielimieten te werken, waardoor de betrouwbaarheid op lange termijn in circuitontwerpen wordt gewaarborgd.Hun voorspelbare spanningsregeling en het vermogen om prestaties te handhaven over een reeks elektrische omstandigheden maken ze een belangrijk element in moderne elektronica.

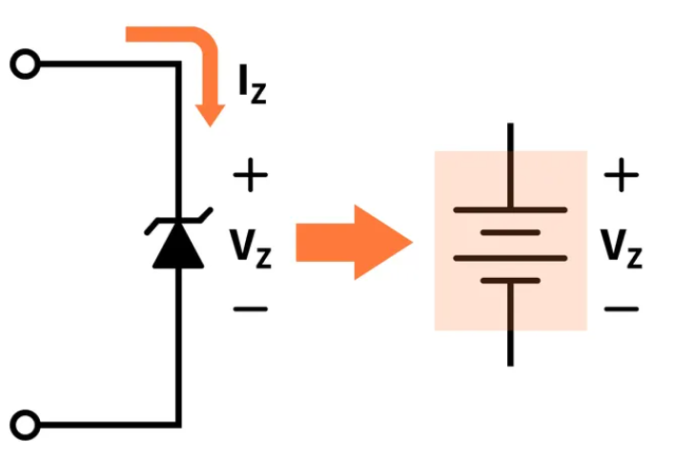

Figuur 4. Zener -diode DC -spanningsdiagram

De figuur illustreert het werkingsprincipe van een zener-diode in zijn omgekeerde biased-modus.Aan de linkerkant wordt de Zener -diode weergegeven met een omgekeerde spanning (𝑉𝑍) erover toegepast en een stroom (𝐼𝑍) die door de diode stroomt zodra de afbraakspanning is bereikt.Dit gedrag wordt rechts weergegeven door een equivalent circuit dat de Zener -diode als spanningsbron symboliseert.Wanneer de omgekeerde spanning de Zener -afbraakspanning overtreft, handhaaft de diode een constante spanning (𝑉𝑍) over zijn terminals, ongeacht variaties in de stroom.Deze stabiele spanningsregeling maakt de Zener -diode ideaal voor het beschermen van circuits tegen overspanning en het handhaven van een vaste referentiespanning in voedingen en andere elektronische systemen.De figuur bekijkt zijn functie als een betrouwbare spanningsstabilisator.

Verschil tussen Zener -diodes en standaarddiodes

Dopingniveaus

Een van de belangrijkste onderscheidingen tussen Zener -diodes en standaarddioden ligt in het niveau van doping dat tijdens hun constructie wordt toegepast. Zener -diodes zijn ontworpen met een veel hogere dopingconcentratie in vergelijking met standaarddiodes.Deze zware doping vermindert de afbraakspanning, waardoor Zener -diodes in staat stelt een gecontroleerde en precieze afbraak te bereiken bij lagere omgekeerde spanningen.De verhoogde dopingconcentratie zorgt er ook voor dat het uitputtingsgebied in de diode veel smaller wordt.Een dunnere uitputtingsgebied verbetert het vermogen van de Zener -diode om het omgekeerde afbraakproces efficiënt aan te kunnen zonder schade aan te houden.Dit structurele ontwerp maakt Zener-diodes ideaal voor toepassingen met een stabiele en goed gereguleerde spanning, zelfs onder fluctuerende elektrische omstandigheden.

Daarentegen, standaarddioden zijn minder zwaar gedoteerd, wat leidt tot een breder uitputtingsgebied en hogere afbraakspanningen.Dit ontwerp geeft prioriteit aan de stroomstroom in de voorwaartse richting, voornamelijk voor rectificatiedoeleinden, terwijl het vermogen van de diode om omgekeerd zonder schade in omgekeerde te worden beperkt te beperken.Als gevolg hiervan zijn standaarddioden niet geschikt voor spanningsregeling of stabilisatierollen die gecontroleerd afbraakgedrag vereisen.Het verschil in dopingniveaus benadrukt de gespecialiseerde aard van Zener -diodes, waardoor ze verschillen van hun standaard tegenhangers.

Elektrische geleidbaarheid

Een ander verschil tussen Zener -diodes en standaarddiodes is hun elektrische geleidbaarheid onder verschillende vertekening. Standaarddioden zijn ontworpen om alleen stroom in de voorwaartse richting uit te voeren, waardoor ze kunnen functioneren als eenrichtingsstroomventiel.Wanneer de omgekeerde biased, blokkeer de stroomstroomstroom van diodes bijna volledig totdat de omgekeerde spanning hun uitsplitsingspunt overschrijdt, op welk punt de diode kan worden beschadigd of mislukt.Dit unidirectionele gedrag beperkt hun gebruik tot toepassingen zoals rectificatie, waarbij stroom in slechts één richting is toegestaan.

Zener -diodes, aan de andere kant, worden geconstrueerd om te werken in zowel voorwaartse als omgekeerde bias -omstandigheden.Hoewel ze zich als standaarddioden in de voorwaartse richting gedragen, met een minimale spanningsval, ligt hun unieke mogelijkheden in hun vermogen om omgekeerd te worden zodra de toegepaste spanning hun afbraakdrempel bereikt.Met dit kenmerk stelt Zener -diodes in staat om te dienen als spanningsregelaars, die consequent een vaste uitgangsspanning behouden, ongeacht de schommelingen in ingangsspanning of belastingsomstandigheden.Dit gedrag met dubbele geleiding maakt Zener-diodes het beste in circuits die betrouwbare spanningsstabilisatie en bescherming tegen overspanning vereisen.

Kenmerken van Zener -diodes

Forward -kenmerken

In de voorwaartse bias -modus vertonen Zener -diodes gedrag dat die van standaarddioden nauw weerspiegelt.Wanneer een voorwaartse spanning wordt toegepast over de terminals van de diode, begint deze stroom te leiden zodra de spanning de voorwaartse spanningsdrempel overschrijdt, die varieert van 0,6 tot 0,7 volt voor op silicium gebaseerde diodes.Op dit punt zorgt de diode ervoor dat de stroom erdoorheen gaat met behoud van een relatief lage en consistente spanningsval over de terminals.Deze voorwaartse spanningsval blijft bijna constant, ongeacht variaties in de stroom die door de diode stroomt, waardoor het zeer efficiënt is voor circuitontwerpen die tijdens de geleiding minimaal energieverlies vereisen.De efficiëntie en betrouwbaarheid van deze voorwaartse bias -operatie zorgen ervoor dat Zener -diodes naadloos kunnen integreren in verschillende elektronische systemen waar een lage voorwaartse spanning een vereiste is.

Bovendien zorgt de lage voorwaartse spanningsdrempel van Zener -diodes ervoor dat ze effectief kunnen werken in circuits die precieze controle over de huidige stroom vereisen.Dit kenmerk maakt ze geschikt voor gebruik in situaties waarin consistente en voorspelbare voorwaartse geleiding vereist is.Ondanks hun unieke omgekeerde bias -mogelijkheden, blijft de voorwaartse bias -operatie van Zener Dioden onderdeel van hun functionaliteit, omdat het hen in staat stelt om dubbele rollen in bepaalde toepassingen te vervullen.Dit kenmerk toont de veelzijdigheid van Zener-diodes en onderstreept hun nut als multifunctionele componenten in moderne elektronische ontwerpen.

Omgekeerde kenmerken

De bepalende eigenschap van Zener -diodes ligt in hun vermogen om effectief te werken in de omgekeerde bias -modus, een mogelijkheid die hen onderscheidt van standaarddioden.Onder reverse bias blokkeert een Zener -diode aanvankelijk de stroomstroom, vergelijkbaar met een reguliere diode.Naarmate de omgekeerde spanning toeneemt en de Zener -spanning van de diode bereikt, een vooraf gedefinieerde afbraakspanning die uniek is voor elke diode, ondergaat de diode verandering.Bij deze spanning daalt de impedantie van de Zener -diode scherp, waardoor deze stroom omgekeerd kan uitvoeren met behoud van een stabiele spanning over zijn terminals.Dit fenomeen, bekend als Zener Breakdown, is wat de diode mogelijk maakt als een betrouwbare spanningsregelaar.De diode is belangrijk voor toepassingen die een stabiele spanning vereisen omdat deze de spanning bijna constant houdt, zelfs als stroomveranderingen.

Bovendien wordt deze omgekeerde bias die kenmerkend is voor Zener -diodes gebruikt voor toepassingen die bescherming vereisen tegen spanningspieken of het aanbieden van een gestage referentiespanning.Zodra de omgekeerde spanning de Zener -spanning overschrijdt, absorbeert de diode overtollige stroom, zodat de spanning over gevoelige componenten stabiel blijft en binnen veilige limieten.Dit maakt de Zener -diodes -component in Surge Protection Circuits, waar ze elektronica beschermen tegen schade veroorzaakt door plotselinge spanningsstieken.Het vermogen van Zener -diodes om spanning te stabiliseren onder een breed scala van stroomomstandigheden maakt ze ook een voorkeurskeuze voor spanningsregeling in voedingen en andere elektronische systemen die nauwkeurige controle over de bedrijfsspanningen vereisen.

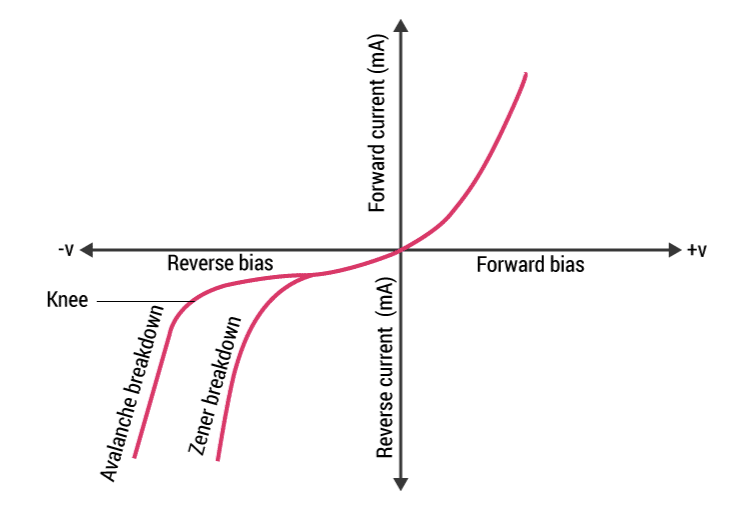

Figuur 5. Kenmerken van Zener -diode

Functies van een Zener -diode

Spanningsstabilisatie

Een van de meest voorkomende functies van een zener -diode is spanningsstabilisatie, waarbij het ervoor zorgt dat de uitgangsspanning constant blijft, zelfs in aanwezigheid van fluctuaties in ingangsspanning of variërende belastingsomstandigheden.Dit vermogen om een ​​gestage spanning te bieden, is goed voor de soepele werking van elektronische apparaten, vooral in gevoelige circuits die afhankelijk zijn van precieze spanningsniveaus voor werking.Bij gebruik in voedingssystemen reguleren Zener -diodes de spanning door hun omgekeerde afbraakmodus in te voeren zodra de ingangsspanning de Zener -spanning overschrijdt.Op dit punt handhaaft de diode een vaste spanning over zijn terminals, waardoor de uitgang een specifieke waarde kan overschrijden.Dit zorgt ervoor dat stroomafwaartse componenten een stabiele en betrouwbare spanning ontvangen voor goed functioneren.

De rol van Zener -diodes in spanningsstabilisatie is belangrijk in omgevingen met onstabiele stroombronnen of circuits die gevoelig zijn voor spanningsvariaties.Bijvoorbeeld, in apparaten op batterijen, waar de batterijspanning geleidelijk in de loop van de tijd daalt, kan een Zener-diode helpen bij het handhaven van een consistente bedrijfsspanning voor het circuit.Door overtollige spanning te absorberen of druppels te compenseren, voorkomt de diode storingen veroorzaakt door inconsistente stroomafgifte.Dit maakt Zener -diodes groot in het ontwerp van de stroomvoorziening, waardoor de levensduur en betrouwbaarheid van elektronische systemen wordt gewaarborgd.

Uitgangsniveaus wijzigen

Zener -diodes spelen ook een rol bij het wijzigen van uitgangsniveaus in elektronische circuits, waardoor precieze spanningsvereisten kunnen worden bereikt.Door strategisch een Zener -diode in een circuit te plaatsen, wordt het mogelijk om een ​​vast spanningsniveau in te stellen, zodat de uitgang een gespecificeerde drempel niet overschrijdt.Deze functie is nuttig in spanningsreguleringsscenario's waarbij de uitvoer moet worden aangepast aan de bedrijfsvereisten van specifieke componenten of subsystemen.De Zener -diode klemt de spanning effectief vast aan zijn Zener -spanning, waardoor circuits binnen veilige en vooraf gedefinieerde limieten kunnen werken.

Deze mogelijkheid om uitgangsniveaus te wijzigen wordt gebruikt in toepassingen zoals het verschuiven van spanningsniveau, waarbij circuitelementen een andere spanning vereisen dan de ingangsbron biedt.Bij bijvoorbeeld digitale circuits die interface met analoge componenten, kunnen Zener -diodes bijvoorbeeld helpen de spanningsniveaus aan te passen om de compatibiliteit tussen verschillende systemen te waarborgen.Deze functie wordt gebruikt in circuits waarbij meerdere spanningsniveaus vereist zijn, omdat de zener -diode specifieke spanningsgrenzen kan definiëren, waardoor de veelzijdigheid van het totale ontwerp wordt verbeterd.

Golfvormpieken knippen

Zener -diodes worden vaak gebruikt in golfvormvormige toepassingen, met name voor het knippen van de pieken van spanningsgolfvormen.Dit zorgt ervoor dat de spanning geen vooraf bepaalde drempel overschrijdt, waardoor circuitcomponenten worden beschermd tegen schade veroorzaakt door overmatige spanningsniveaus.In deze functie is de Zener -diode verbonden in omgekeerde bias en wanneer de ingangsspanning de Zener -spanning overtreft, leidt de diode de golfvormpieken effectief.Deze gecontroleerde knippen behoudt de integriteit van het signaal door het binnen veilige bedrijfslimieten te houden in toepassingen zoals audioverwerking, communicatiesystemen en signaalconditioneringscircuits.

Golfvorm knippen met Zener -diodes is belangrijk in scenario's waarbij overtollige spanning signalen zou kunnen vervormen of fouten in gegevensoverdracht kunnen introduceren.Door de spanning te beperken tot een gedefinieerd bereik, zorgt de diode ervoor dat het signaal schoon en onvervormd blijft, waardoor de kwaliteit van de overgedragen informatie wordt behouden.Deze functionaliteit beschermt ook gevoelige componenten tegen door spanning geïnduceerde schade, waardoor de levensduur en stabiliteit van het circuit wordt gewaarborgd.In audioversterkers kunnen Zener -diodes bijvoorbeeld ongewenste pieken in het audiosignaal knippen, wat resulteert in een duidelijkere geluidsuitgang zonder vervorming.

Bescherming tegen spanningspieken

Zener -diodes spelen een rol bij het beschermen van elektronische circuits tegen voorbijgaande spanningspieken, die kunnen optreden als gevolg van stroomstieken, blikseminslagen of plotselinge belastingveranderingen.Deze pieken kunnen gevoelige componenten beschadigen, wat leidt tot storing of het volledige falen van het apparaat.Door het gebruik van Zener -diodes, kan overtollige spanning veilig worden afgeleid van kwetsbare componenten.Wanneer de spanning de Zener -spanning van de diode overschrijdt, geleidt deze de overtollige stroom naar de grond, waardoor de toename van het circuit kan worden voorkomen.

Deze beschermende functie maakt Zener -diodes belangrijk in Surge Protection -apparaten en energiebeheersystemen.In elektrische rasters en industriële systemen beschermen Zener Dioden bijvoorbeeld apparatuur tegen onverwachte spanningsstijgingen die anders dure schade kunnen veroorzaken.Hun snelle reactie op spanningspieken zorgt ervoor dat tijdelijke gebeurtenissen worden beperkt voordat ze schade kunnen veroorzaken.Dit maakt ze een betrouwbare en kosteneffectieve oplossing voor het verbeteren van de duurzaamheid en veiligheid van elektronische systemen die werken in harde of onvoorspelbare omgevingen.

Precisiespanningsreferentie

In toepassingen die een hoge nauwkeurigheid vereisen, zoals analoog-naar-digitale converters, spanningsregelaars en instrumentatiesystemen, dienen Zener-diodes als betrouwbare precisiespanningsreferenties.Hun vermogen om een ​​stabiele uitgangsspanning te handhaven, zelfs onder verschillende belastingsomstandigheden of omgevingsfactoren, zorgt ervoor dat ze een consistente referentiespanning voor bewerkingen bieden.Deze stabiliteit wordt bereikt via het Zener -afbraakproces, waardoor de diode de spanning binnen een smal bereik van tolerantie kan reguleren.

Deze precisiespanningsreferentiefunctie wordt gebruikt voor de nauwkeurigheid van de circuits.Bij meetapparaten kan een Zener -diode bijvoorbeeld een stabiele spanningsreferentie bieden die precieze metingen en berekeningen mogelijk maakt.Evenzo zorgen Zener -diodes in gereguleerde voedingen ervoor dat de uitgangsspanning constant blijft, wat de consistentie biedt voor delicate componenten en processen.De betrouwbaarheid van Zener -diodes bij het handhaven van een vaste spanning onder diverse omstandigheden in toepassingen die exacte spanningsregeling vereisen voor optimale prestaties.

Een Zener -diode testen

1. Visuele inspectie: De eerste stap bij het testen van een Zener -diode voert een gedetailleerde visuele inspectie uit.Dit omvat het onderzoeken van de diode op fysieke schade, zoals zichtbare scheuren, brandstekens, verkleuring of andere onregelmatigheden die duiden op overbelastingen of thermische stress.Deze zichtbare defecten kunnen erop wijzen dat de diode niet langer functioneert zoals bedoeld en de prestaties ervan in een circuit in gevaar kan brengen.Het controleren van de markeringen op de diode is een belangrijk onderdeel van deze inspectie.Deze markeringen helpen te verifiëren dat de diode van het juiste type is en de juiste spanning en stroombeoordelingen heeft voor de beoogde toepassing.Ervoor zorgen dat de diode zowel onbeschadigd is als goed geëtiketteerd is een stap voor het uitvoeren van elektrische tests.

2. Multimetertests in voorwaartse bias -modus: Om de Zener -diode in de voorwaartse bias -modus te testen, wordt een multimeter uitgerust met een diodetestfunctie gebruikt.De positieve (rode) kabel van de multimeter is verbonden met de anode, terwijl de negatieve (zwarte) kabel is verbonden met de kathode.Een functionele Zener-diode moet een voorwaartse spanningsval vertonen tussen 0,6 en 0,7 volt, wat typisch is voor een op siliconen gebaseerde diode.Deze meting bevestigt dat de Zener -diode de stroom correct in de voorwaartse richting kan leiden en zich gedraagt ​​als een standaarddiode.Als de multimeter een open circuit of hogere spanningsval weergeeft, kan de diode defect en ongeschikt zijn voor gebruik in een circuit.

3. Multimettests in omgekeerde bias -modus: Het testen van een Zener -diode in de omgekeerde bias -modus helpt bij het bepalen van het gedrag onder reverse spanning.Om deze test uit te voeren, worden de leads van de multimeter omgekeerd, met de positieve (rode) kabel verbonden met de kathode en de negatieve (zwarte) lood naar de anode.In deze modus is de multimeter ingesteld op een hoger spanningsbereik.Hoewel een multimeter de Zener -spanning mogelijk niet direct meten, kan deze aangeven of de diode stroom onder de afbraakspanning blokkeert.Als de diode onmiddellijk onder lage omgekeerde spanning wordt uitgevoerd, kan deze worden beschadigd.Deze voorlopige test is nuttig voordat het meer precieze Zener -spanningsmetingen uitvoert met gespecialiseerde apparatuur.

4. Zenerspanning testen met een gecontroleerde voeding: Om de Zener -spanning nauwkeurig te meten, wordt een gecontroleerde voeding gebruikt in combinatie met een voltmeter.De testopstelling omvat het verbinden van de Zener -diode in serie met een geschikte weerstand om de stroom te beperken en de voedingsspanning geleidelijk te vergroten.Naarmate de spanning stijgt, is het punt waarop de diode begint te voeren in omgekeerde bias, dit is de Zener -spanning.Een goed functionerende Zener -diode moet deze spanning consequent handhaven, zelfs als de stroom varieert.Deze test bevestigt het vermogen van de diode om de spanning te stabiliseren en de geschiktheid in spanningsregelingstoepassingen te beoordelen.

5. Operationele gereedheid en betrouwbaarheid bevestigen: Door deze testprocedures te voltooien, kan de operationele gereedheid en betrouwbaarheid van een zener -diode grondig worden beoordeeld.Elke test speelt een rol bij het verifiëren van het vermogen van de diode om zijn functies uit te voeren, van het uitvoeren van stroom in voorwaartse bias tot het handhaven van een constante spanning in omgekeerde bias.Zorg dat de diode doorloopt deze tests is goed voor toepassingen die afhankelijk zijn van stabiele spanningsregeling of circuitbescherming.Regelmatig testen en monitoring kan potentiële problemen vroegtijdig identificeren, waardoor het risico op circuitfalen wordt verminderd en de algehele betrouwbaarheid en levensduur van elektronische systemen wordt verbeterd.

Voor- en nadelen van Zener -diodes

Voordelen

• Stabiele spanningsregeling

Een van de meest voordelen van Zener Dioden is hun vermogen om zeer stabiele spanningsregeling te bieden.In tegenstelling tot standaarddiodes, die voornamelijk worden gebruikt voor rectificatie, zijn zener -diodes ontworpen om een ​​consistente uitgangsspanning over hun terminals te behouden, zelfs in aanwezigheid van fluctuerende ingangsspanningen of variërende belastingsomstandigheden.Deze stabiliteit wordt bereikt door hun omgekeerde afbraakmechanisme, waardoor ze de spanning op een nauwkeurig niveau kunnen vastklemmen.Vanwege deze eigenschap worden Zener -diodes veel gebruikt in voedingscircuits, spanningsreferentiesystemen en beschermingscircuits, waarbij het handhaven van consistente bedrijfsomstandigheden wordt gebruikt voor de veiligheid en betrouwbaarheid van gevoelige componenten.Hun vermogen om spanning te reguleren zorgt ervoor dat de soepele werking van elektronische apparaten in verschillende omgevingen, hetzij in consumentenelektronica, industriële machines of communicatiesystemen, zorgt.

• Nauwkeurige referentiemogelijkheden

Zener -diodes blinken uit in het verstrekken van een precieze en betrouwbare spanningsreferentie, waardoor ze een voorkeurskeuze zijn in toepassingen die een hoge nauwkeurigheid vereisen.Hun vermogen om een ​​vaste spanning te handhaven onder een reeks elektrische en omgevingsomstandigheden is het beste voor kalibratieapparatuur, meetapparatuur en precisiecircuits, zoals analoog tot digitale converters (ADC's).Deze converters vertrouwen op nauwkeurige spanningsreferenties om precieze digitale representaties van analoge signalen te garanderen.Evenzo worden Zener -diodes gebruikt in spanningsvergelijkingscircuits en feedbacklussen in regulatoren, waar consistente spanningsniveaus nodig zijn voor het handhaven van systeemstabiliteit.Hun precieze referentiemogelijkheden maken de ontwikkeling van geavanceerde elektronische ontwerpen mogelijk die een hoge niveaus van nauwkeurigheid, herhaalbaarheid en betrouwbaarheid vereisen.

• Compacte maat

De fysieke compactheid van Zener -diodes is een ander voordeel, omdat hun kleine formaat een gemakkelijke integratie mogelijk maakt in moderne elektronische apparaten waar miniaturisatie een prioriteit is.Deze functie maakt Zener-diodes waardevol in draagbare elektronica, draagbare apparaten en andere ruimtebeperkte toepassingen.Ondanks hun kleine omvang leveren ze robuuste prestaties, wat bijdraagt ​​aan het efficiënte gebruik van de bordruimte zonder de functionaliteit in gevaar te brengen.In apparaten zoals smartphones, tablets en IoT -sensoren, waar zowel grootte als functionaliteit vereist zijn, bieden Zener -diodes een uitstekende balans tussen compactheid en betrouwbaarheid.Hun lichtgewicht en minimale ruimtevereisten maken ze ook ideaal voor circuitontwerpen die een hoge componentdichtheid vereisen.

• kosteneffectiviteit

Naast hun functionele voordelen staan ​​Zener-diodes bekend om hun kosteneffectiviteit.Ze zijn relatief goedkoop en beschikbaar in een breed scala aan spanningsbeoordelingen en stroomcapaciteiten, waardoor de meest geschikte optie voor hun specifieke toepassing kan worden geselecteerd.Hun betaalbaarheid maakt hen een toegankelijke oplossing voor zowel kleinschalige als grootschalige projecten, waardoor hun wijdverbreide acceptatie in commerciële en industriële elektronica mogelijk wordt.Of het nu wordt gebruikt in goedkope apparaten of geavanceerde industriële apparatuur, de lage kosten van Zener-diodes helpen de totale productiekosten te verlagen zonder de kwaliteit of betrouwbaarheid van het eindproduct in gevaar te brengen.

Nadelen

• Beperkte vermogensbehandelingscapaciteiten

Ondanks hun vele voordelen, hebben Zener -diodes bepaalde beperkingen, waarvan er één hun relatief lage vermogensbehandelingscapaciteit is.De meeste Zener -diodes zijn ontworpen voor lage tot matige stroomtoepassingen en kunnen alleen stromen verwerken tot hun maximale nominale waarde.Als de stroom deze limiet overschrijdt, kan de diode oververhit raken, wat resulteert in permanente schade of falen.Deze beperking maakt Zener-diodes minder geschikt voor krachtige toepassingen, zoals die met zware machines of stroomoverdrachtsystemen.In dergelijke scenario's kunnen aanvullende componenten zoals koellichamen, stroombeperkende weerstanden of alternatieve spanningsregulatiemethoden nodig zijn om de diode te beschermen en een stabiele werking te waarborgen.

• Gevoeligheid voor temperatuurvariaties

Een ander nadeel van Zener -diodes is hun gevoeligheid voor veranderingen in omgevingstemperatuur.Variaties in temperatuur kunnen ervoor zorgen dat de zenerspanning afdrijft, waardoor de prestaties van de diode in precisietoepassingen mogelijk worden beïnvloed.In circuits die zeer nauwkeurige spanningsreferenties vereisen, kunnen zelfs kleine verschuivingen in de Zener -spanning leiden tot fouten of inconsistenties.Deze gevoeligheid voor temperatuurveranderingen vereist het gebruik van extra temperatuurcompensatiemechanismen, zoals thermistors of temperatuurgecompenseerde diodes, om de prestaties te stabiliseren.Het ontwerpen van circuits om rekening te houden met deze temperatuurgevoeligheid kan complexiteit en kosten toevoegen aan het totale systeem, met name in omgevingen met brede temperatuurschommelingen.

• Potentiële ruisopwekking

Zener-diodes kunnen ook elektrische ruis genereren tijdens de werking, vooral in hoogstroomtoepassingen waar ze spanning reguleren in omgekeerde bias.Deze ruis, vaak aangeduid als Zener -ruis, kan de werking van gevoelige componenten interfereren en de prestaties van circuits zoals audioversterkers, radioontvangers en communicatieapparaten afbreken.Indien niet voldoende aangepakt, kan deze interferentie leiden tot signaalvervorming of verlies van gegevensintegriteit.Om dit probleem te verminderen, bevatten velen ruisfiltercomponenten zoals condensatoren of gebruiken ze alternatieve spanningsreguleringstechnieken in ruisgevoelige toepassingen.Hoewel deze oplossingen het probleem effectief kunnen beheren, kunnen ze de circuitcomplexiteit en -kosten verhogen.

Zener diode specificaties

Zener -diodes zijn unieke halfgeleidercomponenten die zijn ontworpen om elektriciteit te leiden in de omgekeerde richting zodra een vooraf bepaalde omgekeerde spanning, bekend als de Zener afbraakspanning, wordt bereikt.Hieronder staan ​​de specificaties en parameters van Zener -diodes:

1. Zener/afbraak Spanning - Dit is de specifieke omgekeerde spanning waarbij de diode begint aanzienlijk te leiden.Zener -diodes zijn beschikbaar met afbraakspanningen variërend van 1.2V tot enkele honderden volt,, Afhankelijk van hun ontwerp en beoogd gebruik.

2. Maximaal Zener Current - Dit definieert de hoogste stroom dat de diode in de breakdown -modus kan omgaan zonder te worden beschadigd. Het overschrijden van deze limiet kan oververhitting of falen veroorzaken.De maximale Zener stroom kan worden berekend met behulp van de formule:

3. Minimaal Zener Current - Dit is de laagste stroom vereist om de diode in zijn afbraakgebied te houden voor stabiele spanning verordening.Als de stroom onder deze waarde valt, mag de diode niet Reguleer de spanning correct.

4. Kracht Dissipatie - Dit geeft het maximale vermogen aan dat de diode kan Veilig verdwijnen, berekend als:

Zener -diodes hebben meestal vermogensbeoordelingen van 400 MW, 500 MW, 1W, 3W en 5W, met Hogere vermogensversies die een betere warmtedissipatie vereisen.

5. Temperatuur Stabiliteit - de Afbraakspanning van een zener -diode kan fluctueren met temperatuur.Diodes met een afbraakspanning rond 5.6V hebben de neiging minimaal te hebben temperatuurvariatie, waardoor ze ideaal zijn voor toepassingen die stabiel nodig hebben spanningsreferenties.

6. Spanning Tolerantie - Dit definieert de precisie van de Zener -spanning, weergegeven als een Percentage (bijvoorbeeld ± 5%), wat de mogelijke afwijking van de werkelijke aangeeft afbraakspanning van zijn nominale waarde.

7. Zener Impedantie - Ook wel genoemd als dynamische impedantie, dit meet hoeveel de zenerspanning verandert in reactie op variaties in huidig.A lagere impedantie Zorgt voor een betere spanningsregeling.

8. Lekkage Huidig- Dit is een kleine stroom die door de diode wanneer een omgekeerde spanning onder de afbraakdrempel wordt toegepast. Hoewel meestal te verwaarlozen, kan het een punt van zorg zijn in zeer nauwkeurige circuits.

9. Junction Temperatuur -De hoogste temperatuur van de P-N Junction van de diode kan verdragen voordat schade riskeert.Goed thermisch beheer is belangrijk, Vooral voor krachtige Zener-diodes.

10. Pakket Type - Zener Diodes zijn er in verschillende pakketvormen, waaronder door de hole (bijv. DO-41, DO-35) en oppervlaktemontage (bijv. SOD-123, SOT-23) variëteiten.Het pakket beïnvloedt de stroomdissipatie en geschiktheid voor specifieke toepassingen.

Zener -diode -afbraakmechanismen

Avalanche -uitsplitsing

Avalanche -uitsplitsing is een belangrijk mechanisme dat optreedt in Zener -diodes bij hogere omgekeerde bias -spanningen.Dit fenomeen begint wanneer de omgekeerde spanning over de diode een drempel overschrijdt, waardoor minderheidslaaddragers, elektronen in het P-type gebied en gaten in het N-type gebied, versnellen onder invloed van het sterke elektrische veld in het uitputtingsgebied in het uitputtingsgebied.Omdat deze dragers energie krijgen, botsen ze met de roosteratomen van het halfgeleidermateriaal, waardoor energie wordt overgedragen om extra elektronengatparen te genereren via een proces dat bekend staat als impactionisatie.Deze kettingreactie verhoogt snel het aantal ladingsdragers, wat leidt tot een sterke stijging van de stroom.Het lawine -proces is sterk afhankelijk van de sterkte van het elektrische veld in de diode, die wordt bepaald door de omgekeerde spanning en de fysische eigenschappen van de constructie van de diode.Zener -diodes die werken op basis van lawine -afbraak zijn ontworpen voor hogere afbraakspanningen, meestal boven 5V, en worden vaak gebruikt in toepassingen die een robuuste werking vereisen onder hoogspanningsomstandigheden.

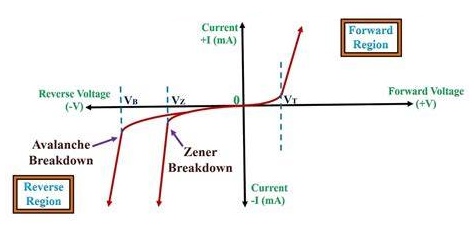

Figuur 6. Avalanche -afbraak

Naast zijn hoogspanningsfunctionaliteit is Avalanche-afbraak een stabiel en voorspelbaar proces dat geen permanente schade veroorzaakt aan de diode, op voorwaarde dat de stroom beperkt is tot binnen de diode gespecificeerde beoordelingen.Dit mechanisme zorgt voor betrouwbare spanningsregeling in circuits blootgesteld aan hoge omgekeerde bias -spanningen, zoals in vermogen Benodigdheden en overspanningsbeveiligingsapparaten.Het precieze gedrag van echter Avalanche -afbraak hangt af van factoren zoals de doping van de diode niveaus, junctie geometrie en omgevingstemperatuur, die allemaal moeten zijn Beschouwd tijdens het ontwerp en de toepassing van dergelijke diodes.

Zener -uitsplitsing

Zener -afbraak, in tegenstelling tot de afbraak van lawine, komt voornamelijk voor bij lagere omgekeerde bias -spanningen en omvat een compleet ander fysiek mechanisme.Dit proces is gebaseerd op kwantummechanische tunneling, een fenomeen in Zener -diodes die zijn ontworpen voor lagere spanningsbereiken, meestal onder 5V.Wanneer een sterk elektrisch veld wordt aangebracht over de P-N-junctie, beperkt het de potentiële barrière die de valentieband van het P-type materiaal scheidt van de geleidingsband van het N-type materiaal.Onder deze omstandigheden krijgen elektronen in de valentieband voldoende energie om mechanisch te tunnelen door deze beperkte barrière direct in de geleidingsband, wat resulteert in een stroomstroom over de diode.In tegenstelling tot de afbraak van lawine, omvat het uitsplitsing van Zener geen impact -ionisatie of carrier vermenigvuldiging, in plaats daarvan is het een direct resultaat van het intense elektrische veld en de zwaar gedoteerde structuur van de diode, waardoor de barrière voldoende kan dunnen om te tunnelen.

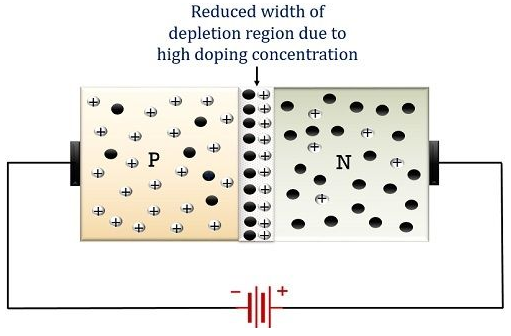

Figuur 7. Zener Breakdown -mechanisme

Het Zener -afbraakmechanisme is zeer stabiel en herhaalbaar, waardoor het Geschikt geschikt voor precisiespanningsreguleringstoepassingen.Zener -diodes Gebruikmakend van dit effect behouden een bijna constante spanning over hun terminals, zelfs wanneer de stroom varieert, waardoor ze een gestage referentiespanning in gevoelige elektronische circuits.Dit maakt Zener-diodes een belangrijk onderdeel bij laagspanningsregelingstaken, zoals in analoog-naar-digitale converters, operationele versterkerscircuits, en draagbare elektronische apparaten.De effectiviteit van Zener afbraak kan worden beïnvloed door factoren zoals temperatuurvariaties, die de Zener -spanning enigszins kan veranderen, die moeten implementeren Temperatuurcompensatietechnieken in toepassingen.

Vergelijking

Vergelijking	Avalanche -uitsplitsing	Zener -uitsplitsing
Mechanisme	Hoge energie-impact ionisatie en carrier vermenigvuldiging	Kwantummechanische tunneling
Spanningsbereik	Komt voor bij hoge omgekeerde spanningen	Komt voor bij lage spanningen
Doping -niveau	Licht gedoteerde diodes	Zwaar gedoteerde diodes
Het beste voor	Hoogspanningstoepassingen die duurzaamheid vereisen en stabiliteit	Laagspanningsaanvragen die nauwkeurige regelgeving nodig hebben
Gemeenschappelijk gebruik	Power Regulation, Surge Protection	Spanningsreferentie, laagspanningsregeling
Selectiecriteria	Ideaal voor circuits die hoogspanning en stress hanteren	Voorkeur voor precisiespanningsregeling

Toepassingen van Zener -diodes

Zener -diodes zijn zeer nuttige componenten in elektronica omdat ze helpen bij het regelen en reguleren van spanning in veel verschillende soorten circuits.Hieronder staan ​​enkele van de meest voorkomende manieren waarop ze worden gebruikt:

Spanningsregeling

Een van de belangrijkste toepassingen van Zener -diodes is om spanning stabiel te houden in circuits.Ze worden vaak gebruikt in voedingen om ervoor te zorgen dat de uitgangsspanning hetzelfde blijft, zelfs wanneer de ingangsspanning of de belasting verandert.Om dit te doen, is de Zener -diode parallel verbonden met de belasting.Wanneer de ingangsspanning hoger wordt dan de Zener -spanning, begint de diode te voeren en houdt de spanning stabiel bij zijn afbraakspanning.Dit zorgt ervoor dat de elektronische componenten in het circuit worden beschermd tegen te veel spanning en veilig werken.Deze mogelijkheid om spanning te reguleren is belangrijk in apparaten zoals opladers, stroomadapters en andere elektronica waar een gestage spanning nodig is.Zener-diodes werken ook goed in apparaten op batterijen, waardoor de spanning consistent blijft, zelfs als de stroom van de batterij laag loopt.Dit helpt het apparaat langere tijd goed te laten werken.

Spanningsreferentie

Zener -diodes worden ook veel gebruikt om een ​​stabiele referentiespanning te bieden.In circuits waar precisie belangrijk is, zoals meetinstrumenten of converters die analoge signalen veranderen in digitale, is het hebben van een exacte spanningsreferentie goed voor nauwkeurige prestaties.Zener -diodes kunnen deze gestage referentiespanning leveren, waardoor apparaten zoals digitale multimeters, oscilloscopen en andere testapparatuur correct werken.Deze functie is ook nuttig bij spanningsregelaars, waarbij Zener -diodes worden gebruikt als een vergelijkingspunt om ervoor te zorgen dat de uitgangsspanning stabiel blijft.Door een vast spanningsniveau te bieden, zorgen ze ervoor dat circuits consistent presteren, zelfs onder veranderende omstandigheden.

Signaal knippen

Zener -diodes worden vaak gebruikt om de pieken van spanningssignalen te beperken of te knippen.Dit is nuttig in circuits die betrekking hebben op audio- of communicatiesignalen.In audioapparatuur kunnen Zener Dioden bijvoorbeeld voorkomen dat signalen te sterk worden, vervorming vermijden en het geluid duidelijk houden.Dit beschermt de apparatuur tegen schade met behoud van een goede geluidskwaliteit.In digitale circuits worden Zener -diodes gebruikt om signalen binnen een veilig bereik te houden.Door overtollige spanning te knippen, zorgen ze ervoor dat de signalen op niveaus blijven die de componenten aankunnen.Dit maakt ze nuttig bij het beschermen van het circuit als het verbeteren van de kwaliteit van de signalen die worden verwerkt.

Overspanningsbeveiliging

Een andere rol van Zener -diodes is het beschermen van circuits tegen spanningspieken.Plotselinge spieken in spanning, zoals die veroorzaakt door vermogensstoten of bliksem, kunnen gevoelige componenten zoals microchips beschadigen.Zener -diodes voorkomen dit door de spanning op een veilig niveau te klemmen.Wanneer de spanning te hoog wordt, geleidt en leidt de Zener -diode de extra stroom af en beschermt het circuit.Dit type bescherming wordt vaak gebruikt in apparaten zoals televisies, computers en smartphones, evenals in industriële apparatuur.Zener -diodes zijn snel en betrouwbaar, waardoor ze een waardevol hulpmiddel zijn om schade te voorkomen dat schade door onverwachte spanningspieken wordt voorkomen.

Schakelbewerkingen

Zener -diodes worden ook gebruikt in circuits waar schakelen nodig is.Ze zijn nuttig bij het regelen wanneer en hoe elektrische schakelaars in- of uitschakelen, vooral in systemen die de stroomstroom beheren, zoals motorcontrollers of lichtdimmers.Omdat Zener -diodes snel en betrouwbaar reageren op spanningsveranderingen, helpen ze zorgen voor een soepele en nauwkeurige schakelen.Bovendien worden Zener -diodes gebruikt in timingcircuits om precieze signalen te maken voor apparaten zoals klokken en timers.Hun vermogen om snel en voorspelbaar te werken, maakt ze een goede keuze voor veel toepassingen waar nauwkeurige controle vereist is.

Conclusie

Zener -diodes zijn zeer nuttig in elektronica omdat ze stabiliteit, nauwkeurigheid en flexibiliteit bieden.Ze helpen de spanning in circuits te regelen en te stabiliseren, waardoor elektronische apparaten op betrouwbare wijze functioneren.Ze zijn vooral goed in het handhaven van een gestage spanning, waardoor precieze spanningsniveaus worden geboden voor gevoelige elektronica en apparaten te beschermen tegen stroompieken.Hoewel ze enkele beperkingen hebben, zoals gevoelig zijn voor temperatuurveranderingen en beperkingen hebben aan hoeveel vermogen ze aankunnen, zijn hun voordelen in circuitontwerp uitstekend.Ze blijven een belangrijk onderdeel van elektronische systemen, en helpen alles, van kleine gadgets tot grote industriële machines, goed en veilig werken.
