XCV600E-7FG680C FPGA: Functies, specificaties, applicaties en datasheet

De XCV600E-7FG680C is een krachtige FPGA uit de Virtex-E-serie van Xilinx, gebouwd voor het verwerken van complexe digitale taken.Het omvat veel logische poorten, geheugen- en invoer-/uitvoeropties, waardoor het nuttig wordt in elektronica, industriële controle, communicatie en zelfs AI -toepassingen.Deze gids legt de functies, technische details, blokdiagram, applicaties en voordelen uit.Het omvat ook vergelijkbare onderdelen, verpakkingsdetails en fabrikantinformatie, waardoor het een volledige bron is voor geïnteresseerd in deze FPGA.

Catalogus

XCV600E-7FG680C Beschrijving

De XCV600E-7FG680C is een krachtige FPGA uit de familie Virtex-E van Xilinx, ontworpen voor toepassingen die superieure programmeerbare logische oplossingen vereisen.Dit model heeft ongeveer 985.882 systeempoorten en 15.552 logische cellen, die robuuste mogelijkheden bieden voor complexe digitale berekeningen.Het is uitgerust met 3.456 configureerbare logische blokken (CLB's) en een totaal van 294.912 RAM -bits, wat zorgt voor voldoende ruimte voor gegevensopslag en manipulatie.Gehuisvest in een 680-pins Fine-Pitch Ball Grid Array (FBGA) -pakket, heeft de XCV600E-7FG680C een compacte 40x40 mm voetafdruk, geschikt voor ruimtebeperkte toepassingen.Het werkt op een kernspanning van 1,8 V en wordt vervaardigd met behulp van een 0,18 µm CMOS -proces, dat de efficiëntie en prestatiestabiliteit ervan verbetert.De FPGA ondersteunt 16 krachtige interface-normen, waardoor het veelzijdig is voor verschillende perifere integraties.De FPGA omvat vier vertragingsgeblokkeerde lussen (DLL's) voor precieze klokbeheer en speciale draaglogica die snel rekenkundige bewerkingen vergemakkelijkt, behoefte aan toepassingen die snelle verwerking en wiskundige functionaliteit vereisen.

We moedigen u aan om bulkorders voor de XCV600E-7FG680C met ons te plaatsen om te profiteren van betrouwbare en schaalbare oplossingen.

XCV600E-7FG680C CAD-modellen

Xcv600e-7fg680c symbool

XCV600E-7FG680C voetafdruk

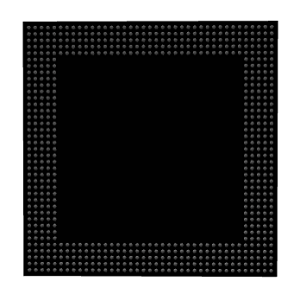

XCV600E-7FG680C 3D-model

XCV600E-7FG680C Functies

Configureerbare logische blokken (CLB's): De FPGA bevat 3.456 CLB's en biedt in totaal 15.552 logische cellen.Deze hoge telling van logische cellen vergemakkelijkt complexe digitale berekeningen en implementatie van toestandsmachine, geschikt voor geavanceerde digitale toepassingen.

Systeempoorten: Het apparaat biedt maximaal 985.882 systeempoorten, waardoor de constructie van grootschalige geïntegreerde circuits met uitgebreide logische functionaliteit mogelijk is.

Totaal ram: Uitgerust met 294.912 bits totale RAM, maakt deze FPGA gegevensopslag en manipulatie mogelijk binnen het apparaat voor toepassingen met databuffering, staatsbehouden en dynamische verwerkingstaken.

Gebruiker I/O -pinnen: Ondersteunt maximaal 512 gebruikers -I/O -pins, waardoor uitgebreide interface met een breed scala aan randapparatuur en andere digitale systemen mogelijk wordt.

Selectio+™ -technologie: Deze technologie ondersteunt 20 krachtige interface-normen, waaronder LVD's, BLVD's en LVPecl.Het zorgt voor zowel single-end en differentiële signalering, waardoor flexibiliteit en compatibiliteit verschillende digitale communicatienormen bieden.

Vertragingsvergrendelde loops (DLL's): Bevat acht volledig digitale DLL's die geavanceerde klokbeheerfuncties bieden, zoals klokvermenigvuldiging, divisie en nul-vertraging buffering.Deze mogelijkheid is het beste voor het beheren van timing over meerdere klokdomeinen in complexe ontwerpen.

Interne prestaties: De FPGA kan interne prestatiesnelheden tot 130 MHz bereiken met vier niveaus van logische cellen (LUT-niveaus), waardoor snelle verwerkingssnelheden mogelijk zijn die nodig zijn voor digitale toepassingen met hoge snelheid.

Selectram+™ geheugenhiërarchie : Beschikt over een hiërarchisch geheugensysteem met maximaal 1 MB configureerbaar gedistribueerde RAM en tot 832 kb synchrone interne blok RAM.Deze gelaagde geheugenbenadering verhoogt de snelheden en efficiëntie van gegevenstoegang.

Flexibele architectuur: Inclusief speciale draagmogelijk voor high-speed rekenkunde, ondersteuning voor multiplicatoren, cascade-ketens voor brede inputfuncties en talloze registers/vergrendelingen met opties voor klokken, dubbele synchrone/asynchrone set en reset.Deze attributen dragen bij aan een veelzijdig en efficiënt architectonisch ontwerp.

XCV600E-7FG680C Blokdiagram

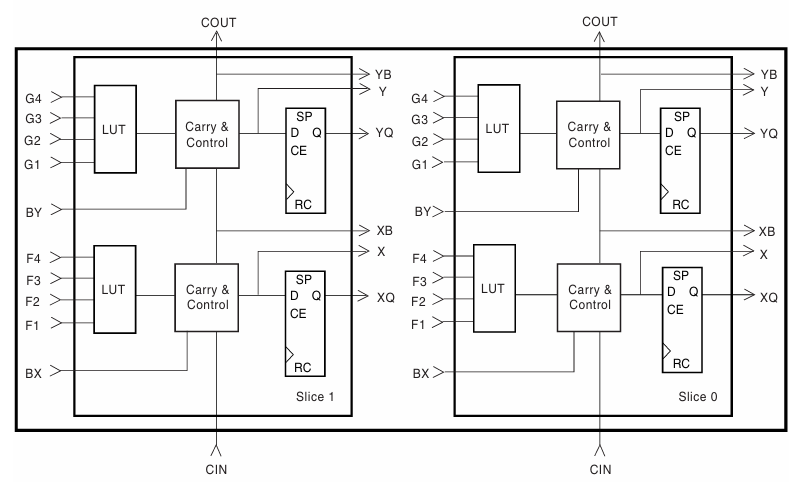

De Blokdiagram van de XCV600E-7FG680C FPGA toont de structuur van een logische plak.Elke plak bevat Opzoektafels (luts), draag logica en flip-flops, die belangrijk zijn voor het bouwen van digitale circuits.Elk plak heeft er twee Luts, die inputs nemen (G1-G4 en F1-F4) en genereer logische uitgangen.Deze uitgangen kunnen direct worden gebruikt of opgeslagen in flip-flops (D-type registers) voor sequentiële bewerkingen.De Carry Logic helpt bij het uitvoeren van snelle rekenkundige bewerkingen zoals toevoeging.De flip-flops-gegevens slaan gegevens op met klokvergunning (CE) en reset (RC) functies.De draagketen (Cin naar Cout) koppelt meerdere plakjes, waardoor de snelheid in rekenkundige bewerkingen wordt verbeterd.Output (X En Y) Help verschillende logische elementen te verbinden.Deze structuur maakt de FPGA efficiënt, flexibel en in staat om complexe digitale ontwerpen te verwerken.

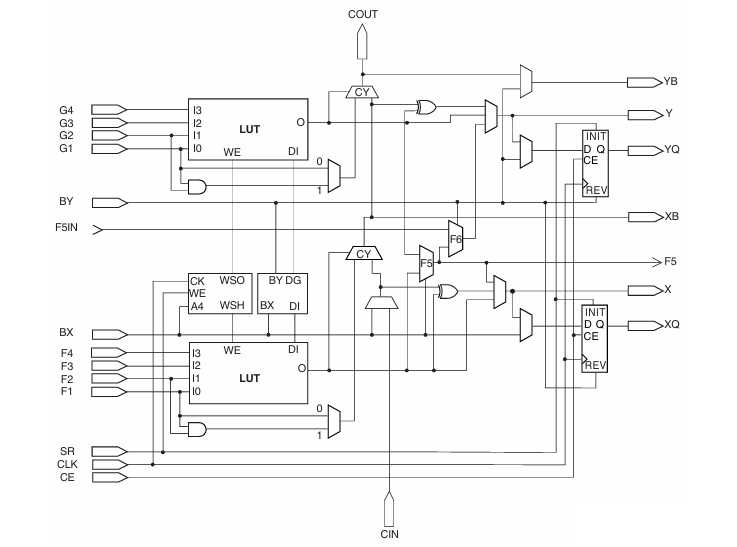

Het tweede diagram biedt een meer gedetailleerde weergave van de Logic Slice-architectuur binnen de XCV600E-7FG680C FPGA, die de interne connectiviteit van Luts, draag logica en flip-flops.Elke plak bevat er twee Opzoektafels (luts), die meerdere ingangen ontvangen (G1-G4 en F1-F4) om logische uitgangen te genereren.Deze uitgangen kunnen direct worden gebruikt in combinatielogica of worden opgeslagen in flip-flops (D-type registers) voor sequentiële bewerkingen.De slippers hebben klok ((Kletsen), inschakelen ((CE), resetten ((SR), En initialisatie ((Init) Inputs, waardoor gecontroleerde gegevensopslag mogelijk is.De Logica dragen ((Cy) is verantwoordelijk voor rekenkundige bewerkingen, het voortplanting van het draagsignaal tussen aangrenzende plakjes door de Cin En Cout verbindingen.De multiplexers en de besturingslogica maken de selectie van verschillende signalen mogelijk, waardoor de prestaties worden geoptimaliseerd voor rekenkundige en logische bewerkingen.Deze structuur maakt snelle rekenkundige berekeningen, sequentiële logische besturing en efficiënte gegevensroutering mogelijk, waardoor de FPGA zeer aanpasbaar is voor verschillende digitale toepassingen.

XCV600E-7FG680C specificaties

Type	Parameter
Fabrikant	AMD xilinx
Spanning - levering	1.71V ~ 1.89V
Totaal rambits	294912
Leverancierapparaatpakket	680-FTEBGA (40x40)
Serie	Virtex®-E
Pakket / kast	680-lbga blootgestelde pad
Pakket	Dienblad
Bedrijfstemperatuur	0 ° C ~ 85 ° C (TJ)
Aantal logische elementen/cellen	15552
Aantal laboratorium/CLB's	3456
Aantal I/O	512
Aantal poorten	985882
Montagetype	Oppervlaktemontage
Base Productnummer	XCV600E

XCV600E-7FG680C TOEPASSINGEN

Embedded Systems en IoT -toepassingen

De herconfigureerbaarheid en robuuste verwerkingsmogelijkheden van de FPGA zijn zeer geschikt voor ingebedde systemen en IoT-apparaten.Het zorgt voor op maat gemaakte hardware -oplossingen die specifieke taken en functionaliteiten kunnen beheren die nodig zijn in slimme apparaten en verbonden technologie.

Beeldverwerking en machine learning

Met substantiële logische bronnen en geheugen kan deze FPGA veeleisende beeldverwerkingstaken aan en machine learning -algoritmen uitvoeren.Deze mogelijkheid stelt het in staat om gegevensanalyse en besluitvorming uit te voeren voor toepassingen zoals geautomatiseerde surveillance en Advanced Driver Assistance Systems (ADAS).

High-speed datacommunicatie

Uitgerust met ondersteuning voor meerdere high-performance interface-normen, zoals LVD's en LVPECL, is de FPGA ideaal voor high-speed datacommunicatiesystemen.Dit omvat applicaties die een snelle en betrouwbare gegevensoverdracht vereisen, zoals telecommunicatie-infrastructuur en high-speed netwerken.

Industriële controlesystemen

De robuuste architectuur en flexibele I/O -opties van de FPGA maken het geschikt voor industriële besturingssystemen.Het kan worden geïntegreerd om machines en industriële processen te controleren en te beheersen, waardoor de operationele efficiëntie en veiligheid worden verbeterd.

Medische beeldvormingsapparatuur

Het vermogen van het apparaat om grote hoeveelheden gegevens voor medische beeldvormingstoepassingen te verwerken.Het ondersteunt complexe computationele taken die nodig zijn in systemen zoals echografie en MRI die de verwerkingssnelheid en beeldresolutie vereisten.

Draadloze communicatie -infrastructuur

De FPGA kan worden gebruikt in de ruggengraat van draadloze communicatiesystemen, inclusief opkomende technologieën zoals 5G.Het beheert complexe signaalverwerkingstaken die nodig zijn voor het ondersteunen van hoge gegevensdoorvoer en de dynamische vereisten van moderne draadloze communicatienetwerken.

Consumentenelektronica

Het aanpassingsvermogen en de krachtige mogelijkheden maken de FPGA geschikt voor consumentenelektronica.Het biedt efficiënte gegevensverwerking en interface -oplossingen, noodzakelijk voor apparaten zoals gameconsoles, smart -tv's en thuisautomatiseringssystemen.

Xcv600e-7fg680c vergelijkbare onderdelen

• XCV600E-7BG432C

• XCV600E-7FG900C

• XCV600E-7HQ240I

XCV600E-7FG680C Voordelen

Hoge prestaties

De FPGA kan werken met snelheden tot 130 MHz over vier LUT -niveaus.Deze high-speed capaciteit maakt gegevensverwerking en snelle computationele bewerkingen voor toepassingen mogelijk die snelle responstijden en hoge gegevensdoorvoer vereisen.

Hoge logische dichtheid

Met maximaal 985.882 systeempoorten en 15.552 logische cellen ondersteunt deze FPGA complexe digitale ontwerpen binnen een enkele chip.Deze hoge logische dichtheid zorgt voor de integratie van meerdere functies en processen, waardoor de behoefte aan extra componenten wordt verminderd en het systeemontwerp wordt vereenvoudigd.

Veelzijdige I/O -ondersteuning

Het apparaat bevat 512 gebruiker I/O-pins en ondersteunt 20 high-performance interface-normen zoals LVD's en LVPECL.Deze veelzijdige I/O -mogelijkheid zorgt voor compatibiliteit met een breed scala aan digitale en analoge ingangen en uitgangen, waardoor flexibele systeemintegraties en uitbreidingen worden vergemakkelijkt.

Geavanceerd klokbeheer

Uitgerust met acht volledig digitale vertragingsgeblokkeerde lussen (DLL's), biedt de FPGA geavanceerde klokbeheerfuncties, waaronder klokvermenigvuldiging, divisie en nul-vertraging buffering.Deze functies verbeteren de precisie en flexibiliteit van timingcontrole binnen complexe systemen voor het handhaven van synchronisatie en prestaties.

Efficiënte geheugenhiërarchie

De geheugenhiërarchie van Selectram+™ omvat tot 1 MB configureerbaar gedistribueerde RAM en tot 832 kb synchrone interne blok RAM.Dit gestructureerde en toegankelijke geheugensysteem ondersteunt high-speed gegevensopslag en ophalen, behoefte aan geheugenintensieve applicaties zoals videoverwerking en grote datasetmanipulaties.

Laag stroomverbruik

De FPGA werkt met een kernspanning van 1,8 V en is ontworpen voor energie-efficiëntie, wat gunstig is voor vermogensgevoelige toepassingen.Dit lage stroomverbruik helpt bij het verlagen van de totale energiekosten en de thermische voetafdruk, waardoor de geschiktheid van het apparaat voor draagbare en externe toepassingen wordt verbeterd.

Herconfigurantie

De op SRAM gebaseerde in-systemconfiguratie van de FPGA zorgt voor onbeperkte herprogrammeerbaarheid.Deze functie maakt on-the-fly-updates en optimalisaties mogelijk zonder dat fysieke hardwareveranderingen nodig zijn, waardoor een flexibele en kosteneffectieve oplossing biedt voor de evoluerende applicatie-eisen.

XCV600E-7FG680C verpakkingsafmetingen

De XCV600E-7FG680C, een xilinx virtex-e fpga, wordt geleverd in een FG680 -pakket, dat is een Fine-Pitch Ball Grid Array (FBGA) met 680 ballen.Hieronder staan ​​de verpakkingsafmetingen:

Parameter	Symbool	Min (mm)	Nominaal (mm)	Max (mm)
Lichaamsgrootte	A	31	31	31
Ball -pitch	B	1.27	1.27	1.27
Kogeldiameter	C	0,5	0,6	0,7
Pakkethoogte	D	2.7	3.2	3.7
Kogelroosterdimensie	E	26 × 26	26 × 26	26 × 26

XCV600E-7FG680C fabrikant

De XCV600E-7FG680C is een veldprogrammeerbare Gate Array (FPGA) die oorspronkelijk werd vervaardigd door Xilinx, een toonaangevende leverancier van programmeerbare logische apparaten.Xilinx ontwikkelde de Virtex-E-serie, inclusief dit model, om krachtige logische oplossingen voor geavanceerde computers en signaalverwerkingstoepassingen aan te bieden.In 2022, AMD Overgenomen Xilinx, waardoor AMD de huidige fabrikant en eigenaar van de Xilinx FPGA -productlijn is.Hoewel Xilinx bekend stond om zijn innovatie in FPGA's, is AMD deze technologieën blijven integreren in zijn portfolio, gericht op krachtige computer- en adaptieve verwerkingsoplossingen.De XCV600E-7FG680C is nu echter verouderd, wat betekent dat AMD dit specifieke FPGA-model niet langer actief produceert of ondersteunt.

Conclusie

De XCV600E-7FG680C is een snelle, flexibele en energiezuinige FPGA, perfect voor veel geavanceerde digitale projecten.Hoewel het niet langer wordt geproduceerd, heeft het nog steeds waarde in bestaande systemen die betrouwbare prestaties nodig hebben.Het vermogen om opnieuw te worden geprogrammeerd, maakt het nuttig voor langdurige toepassingen.Deze gids biedt alle belangrijke details over deze FPGA en helpt u te beslissen of dit de juiste keuze is of alternatieven voor hun ontwerpen vindt.

Datasheet PDF

XCV600E-7FG680C datasheets:

Virtex-e 1.8V.PDF
