XC95144XL-10TQ144C CPLD Guide: Functies, architectuur, programmering en toepassingen

Deze gids draait helemaal om de XC95144XL-10TQ144C, een kleine maar krachtige chip.Het legt uit wat deze chip doet, hoe het werkt en waarom het geweldig is voor het bouwen van snelle en slimme elektronische projecten.Je leert over de beste functies, zoals hoe het op hoge snelheid werkt, werkt met low power en verbindt gemakkelijk met andere delen van je systeem.U zult erachter komen hoe u het stap voor stap kunt programmeren zonder het uit uw bord te verwijderen.Als u op zoek bent naar een flexibele en betrouwbare chip om logische taken aan te kunnen, zal deze handleiding u helpen begrijpen waarom de XC95144XL-10TQ144C een slimme keuze is.

Catalogus

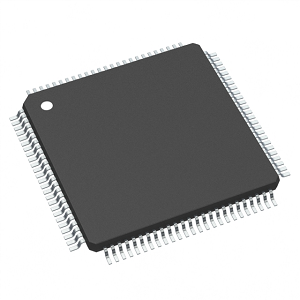

XC95144XL-10TQ144C Overzicht

De XC95144XL-10TQ144C is een krachtige CPLD (complex programmeerbaar logische apparaat), behorend tot de XC9500XL-familie.Gebouwd voor laagspanningsbewerking op 3,3 V, het beschikt over 144 macrocellen en ongeveer 3.200 bruikbare poorten, waardoor het ideaal is voor een reeks digitale logische toepassingen.De snelle pin-to-pins logische vertraging van 10ns en systeemfrequentieondersteuning tot 178 MHz levert vaste snelheid voor veeleisende ontwerpen.De XC95144XL-10TQ144C ondersteunt in-systeemprogrammering via IEEE 1149.1 JTAG, vereenvoudiging van ontwerpupdates en foutopsporing.Het bevat ook FastConnect II Switch Matrix en 54-ingangsfunctieblokken voor flexibele, efficiënte logische routing.Als onderdeel van de XC9500XL-familie staat deze CPLD bekend om zijn lage stroomverbruik, rijke I/O-functies, waaronder bushold circuits en invoerhysterese en verpakkingsflexibiliteit, inclusief pin-compatibiliteit met 5V-core apparaten.

Plaats uw bulkorders voor XC95144XL-10TQ144C vandaag om een ​​betrouwbare oplossing te beveiligen voor schaalbaar, snelle logisch ontwerp.

XC95144XL-10TQ144C Functies

Logische capaciteit: De XC95144XL-10TQ144C biedt een logische capaciteit van 144 macrocellen.Deze macrocellen zijn de bouwstenen die het mogelijk maken om aangepaste digitale circuits te maken.Met ongeveer 3.200 bruikbare poorten biedt deze CPLD voldoende bronnen voor het implementeren van matige tot complexe logische functies zoals statusmachines, adres decodering en lijmlogica -bewerkingen in ingebedde systemen en digitale ontwerpen.

Snelle prestaties: Dit apparaat levert een pin-to-pins logische vertraging van 10 nanoseconden, waardoor het geschikt is voor hogesnelheidslogica.Het ondersteunt ook systeemklokfrequenties tot 178 MHz, waardoor het apparaat snelle gegevensverwerking en timinggevoelige toepassingen kan verwerken.Deze prestatiekenmerken maken het ideaal voor industriële controle-, communicatiebrug- en data -hanteringssystemen.

Flexibele I/O -mogelijkheden: Uitgerust met 117 gebruikers-I/O-pinnen gehuisvest in een 144-pins TQFP-pakket, biedt de XC95144XL-10TQ144C uitgebreide connectiviteitsopties.De 5V-tolerante I/O ondersteunt 5V-, 3.3V- en 2.5V-logische niveaus, waardoor het compatibel is met verschillende spanningssystemen.Deze flexibiliteit helpt de CPLD te interfaces met zowel legacy als moderne componenten zonder de noodzaak van niveauverschuivingen.

Laagspanningsbewerking: De XC95144XL-10TQ144C werkt op een 3,3V-voeding, waardoor het stroomverbruik wordt verminderd met behoud van hoge prestaties.De uitgangen kunnen ook worden geconfigureerd voor 3,3 V- of 2.5V-signalering, waardoor het in low-power ontwerpen kan passen zonder de betrouwbaarheid of snelheid in gevaar te brengen.Dit maakt het een geweldige keuze voor energiegevoelige toepassingen zoals draagbare of batterij-aangedreven apparaten.

In-system programmeerbaarheid : Ondersteuning van JTAG (IEEE 1149.1) Programmering in het systeem, deze CPLD maakt het mogelijk om het apparaat rechtstreeks op de printplaat te programmeren of bij te werken zonder het te verwijderen.Deze functie stroomlijnt het ontwikkelingsproces, waardoor updates eenvoudiger worden en de productiekosten verlagen door de noodzaak van gesloten programmering of voorgeprogrammeerde onderdelen te elimineren.

Geavanceerde logische architectuur: Gebouwd met de FastConnect II Switch Matrix en 54-inputfunctieblokken, de XC95144XL-10TQ144C biedt efficiënt routerings- en logisch gebruik.Het ondersteunt maximaal 90 producttermen per macrocell, waardoor meer flexibiliteit wordt gegeven om complexe logische functies te implementeren zonder te routeren of logische bronnen.

Hoge betrouwbaarheid en levensduur: Het apparaat biedt meer dan 10.000 programma's/wiscycli en garandeert 20-jarige gegevensbehoud, waardoor het geschikt is voor langdurige toepassingen.De robuuste ESD -bescherming van meer dan 2.000 V voegt verdere betrouwbaarheid toe, waardoor het apparaat wordt beschermd tegen elektrostatische schade tijdens het hanteren en de werking.

XC95144XL -architectuur

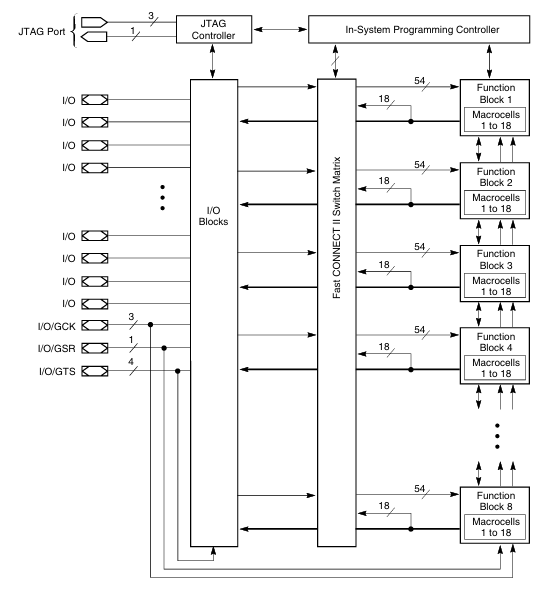

Het diagram vertegenwoordigt de interne architectuur van de XC95144XL CPLD, met name het XC95144XL-10TQ144C-model van AMD Xilinx.Deze architectuur maakt gebruik van een FastConnect II -schakelmatrix in de kern om meerdere functionele blokken, I/O -blokken en programmeerinterfaces te koppelen.De JTAG-controller aan de top zorgt voor boundary-scan testen en in-system programmering, bestuurd door de programmeercontroller in-systeem.Aan de linkerkant behandelen de I/O-blokken alle invoer- en uitvoersignalen, inclusief speciale globale signalen zoals GCK (Global Clock), GSR (Global Set/Reset) en GTS (Global 3 State Control).

De kern van de architectuur is de schakelmatrix, die verbinding maakt met acht functieblokken.Elk functieblok bevat 18 macrocellen, die programmeerbare logica -elementen bieden die worden gebruikt om logische functies te implementeren.Deze blokken zijn onderling verbonden door 54 invoerlijnen en 18 feedbacklijnen, waardoor flexibele routing van signalen mogelijk is.De combinatie van I/O-blokken, functieblokken en de schakelmatrix maakt het mogelijk dat complexe logische ontwerpen in de chip kunnen worden geprogrammeerd, waardoor de XC95144XL-10TQ144C geschikt is voor een breed scala aan digitale logische toepassingen.

XC95144XL-10TQ144C specificaties

Type	Parameter
Fabrikant	AMD xilinx
Serie	XC9500XL
Verpakking	Dienblad
Onderdeelstatus	Verouderd
Programmeerbaar type	In systeemprogrammeerbaar (min 10k programma/wissen cycli)
Vertragingstijd TPD (1) Max	10 ns
Spanningsvoorziening - Intern	3v ~ 3.6V
Aantal logische elementen/blokken	8
Aantal macrocellen	144
Aantal poorten	3200
Aantal I/O	117
Bedrijfstemperatuur	0 ° C ~ 70 ° C (TA)
Montagetype	Oppervlaktemontage
Pakket / kast	100-lqfp
Leverancierapparaatpakket	100-tqfp (14x14)
Base Productnummer	XC95144

XC95144XL-10TQ144C TOEPASSINGEN

Digitale signaalverwerking (DSP)

De XC95144XL-10TQ144C is in staat om basistaken voor digitale signaalverwerking te verwerken, zoals filteren, coderen of digitale signalen decoderen.De snelle logische prestaties en programmeerbare bronnen maken het geschikt voor het ondersteunen van signaalmanipulatie in ingebedde audio- of communicatiesystemen.Dit maakt het ideaal voor toepassingen die betrouwbare verwerking vereisen zonder de kosten of complexiteit van speciale DSP -chips.

Interface en protocolconversie

Een van de gemeenschappelijke toepassingen van deze CPLD is het overbruggen van communicatiekloven tussen verschillende protocollen of spanningsstandaarden.Het kan bijvoorbeeld signalen vertalen tussen SPI en I2C, of ​​tussen legacy -systemen met behulp van parallelle bussen en moderne seriële interfaces.De 5V-tolerante I/O zorgt voor een veilige werking in omgevingen van gemengde spanning, waardoor het perfect is voor protocolconverters in industriële of ingebedde systemen.

Controlesystemen

Dit apparaat schijnt in besturingslogische toepassingen, zoals in industriële automatisering.Door de mogelijkheid om eindige statusmachines te implementeren kan het taken zoals motorbesturing, sequencing of machine -veiligheidscontroles verwerken.De snelle responstijd zorgt ervoor dat systemen onmiddellijk reageren op veranderende omstandigheden, waardoor de betrouwbaarheid in controlomidders wordt verbeterd.

Geheugenbeheer

Met zijn adresdecodering en gegevensrouteringsmogelijkheden is de XC95144XL-10TQ144C zeer geschikt voor geheugenbeheertaken.Het kan worden gebruikt om aangepaste geheugencontrollers te bouwen die de communicatie tussen een processor en extern geheugen coördineren, zoals SRAM of Flash.Dit helpt bij het optimaliseren van de timing van de gegevenstoegang en verbetert de algemene systeemprestaties.

Test- en meetapparatuur

De CPLD is een uitstekende keuze voor het genereren van testpatronen, het regelen van meetsequenties of het beheren van timing in testapparatuur zoals oscilloscopen of logische analysatoren.De programmeerbaarheid van het in-systeem maakt het mogelijk om testalgoritmen bij te werken of te verbeteren zonder het apparaat uit het circuit te verwijderen.

Telecommunicatie

De XC95144XL-10TQ144C wordt gebruikt in netwerk- en telecomapparatuur om gegevensstroom te beheren, protocolbruggen te implementeren en timinggevoelige communicatieprocessen te ondersteunen.De snelle omschakeling en betrouwbare prestaties maken het geschikt voor basisstations, routers en signaalrepeaters.

Automotive -toepassingen

In autosystemen ondersteunt de CPLD controle -eenheden voor diagnostiek, veiligheidssystemen en infotainmentbeheer.De robuustheid en het vermogen om betrouwbaar te werken in uitdagende omgevingen maken het waardevol in voertuigelektronica waar veiligheid en timing belangrijk zijn.

XC95144XL-10TQ144C vergelijkbare onderdelen

• XC95144XL-10CSG144I

• XC95144XL-10CSG144C

• XC95144XL-10TQ144I

XC95144XL-10TQ144C programmeerstappen

1. Ontwerpinvoer: Begin met het maken van uw logische ontwerp met behulp van een hardwarebeschrijving Taal zoals VHDL of Verilog.Open Xilinx ISE Design Suite en stel een nieuw project in, zorg ervoor dat u de XC95144XL-10TQ144C correct selecteert als doelapparaat.Met deze stap kunt u bepalen hoe de CPLD zich zal gedragen door de logische circuits te beschrijven die u nodig hebt.De software controleert uw code op syntaxisfouten en zorgt ervoor dat uw ontwerp correct is geschreven voordat u naar de volgende stap gaat.

2. Synthese en implementatie: Zodra uw ontwerp klaar is, gebruikt u de ISE -tools om uw code te synthetiseren.Dit converteert uw HDL -logica in een netlijst die overeenkomt met de architectuur van de CPLD.Voer na synthese implementatiehulpmiddelen uit om uw ontwerp in kaart te brengen, te plaatsen en te routeren naar de fysieke bronnen van de XC95144XL-10TQ144C.Dit zorgt ervoor dat uw logische functies correct worden toegewezen aan de interne logische blokken en I/O -pinnen.

3. Genereer programmeerbestand: Na de implementatie, ga verder met het genereren van een Jedec (.jed) -bestand.Dit bestand bevat de gecompileerde configuratiegegevens die nodig zijn om uw CPLD te programmeren.Zonder dit bestand kan de programmeur uw ontwerp niet op de chip laden.Het genereren van dit bestand is een eenvoudige taak in ISE door de optie "Programmeerbestand genereren" te selecteren.

4. Hardware -instelling: Bereid uw hardware voor door een JTAG -programmeur (zoals de Xilinx -platformkabel USB) aan te sluiten op de JTAG -pinnen van uw bord: TDI, TDO, TCK, TMS en GND.Zorg ervoor dat uw CPLD -bord correct is aangedreven, meestal 3,3 V, en controleer of alle verbindingen stabiel zijn om programmeerfouten te voorkomen.

5. Programmeren: Start de Impact Tool binnen ISE om de programmeerfase te beginnen.Detecteer de CPLD op de JTAG-keten en wijs het gegenereerde .jed-bestand toe aan het gedetecteerde XC95144XL-10TQ144C-apparaat.Voer de programma -opdracht uit om de gegevens over te dragen naar de chip.Deze stap duurt ongeveer 12,5 tot 14 seconden met behulp van een standaard pc-gebaseerde installatie.

6. Verificatie: Nadat de programmering is voltooid, gebruikt u de door ISE verstrekte verificatiehulpmiddelen of test u de werkelijke hardware om ervoor te zorgen dat uw CPLD werkt zoals bedoeld.U kunt het ontwerp vooraf simuleren of de uitvoer van het apparaat op uw fysieke project observeren om de juiste werking te bevestigen.

XC95144XL-10TQ144C Voordelen

High-speed logica verwerking

De XC95144XL-10TQ144C onderscheidt zich voor zijn snelle logische uitvoering met een pin-to-pins vertraging van slechts 10 nanoseconden en ondersteuning voor systeemfrequenties tot 178 MHz.Dit snelheidsvoordeel maakt het mogelijk om snellere besturingssystemen, processors en communicatiebruggen te bouwen zonder zich zorgen te maken over timing knelpunten.Het zorgt ervoor dat zelfs in complexe ontwerpen, gegevensverwerking en responstijden snel en efficiënt blijven, waardoor het goed past voor tijdgevoelige industriële en ingebedde toepassingen.

Lager stroomverbruik

In tegenstelling tot veel oudere of hogere spanning CPLD's, werkt dit apparaat op slechts 3,3 V, waardoor het stroomverbruik aanzienlijk wordt verminderd.Dit voordeel maakt het perfect voor op batterijen bediende producten of energiegevoelige systemen waar spaarkracht nodig is.Velen profiteren van langere operatietijden in draagbare apparatuur en lagere energiekosten in grotere systemen, waardoor het een meer milieuvriendelijke en economisch vriendelijke keuze is.

Gemakkelijke programmering in het systeem en foutopsporing

De XC95144XL-10TQ144C ondersteunt JTAG IEEE 1149.1 Standard, waardoor in-system programmering en foutopsporing mogelijk is.U kunt de CPLD bijwerken of herprogrammeren, zelfs nadat deze in een circuit is geïnstalleerd, zonder deze te hoeven verwijderen of te vervangen.Dit bespaart tijd tijdens productontwikkeling, vereenvoudigt veldupgrades en verlaagt onderhoudskosten.

Brede compatibiliteit met systemen met gemengde spanning

Een van de belangrijkste voordelen is 5V-tolerante I/O, waardoor deze CPLD veilig kan worden aangesloten op 5V, 3.3V of 2.5V logica zonder externe niveauverschuivers.Deze flexibiliteit vermindert het aantal componenten, vereenvoudigt het circuitontwerp en bespaart bordruimte, vooral in upgrades met gemengde of legacy-systeem waar verschillende spanningsniveaus naast elkaar bestaan.

XC95144XL-10TQ144C verpakkingsafmetingen

• Pakkettype: 144-pins dunne quad flat pack (TQFP)

• Lichaamsgrootte: 20 mm × 20 mm

• Lichaamsdikte: 1,4 mm (typisch)

• Hoofdlichaam: 0,5 mm

• Algemene loodspanne: Ongeveer 22 mm x 22 mm

• Montagetype: Surface Mount (SMT)

XC95144XL-10TQ144C fabrikant

De XC95144XL-10TQ144C is een complex programmeerbaar Logic Device (CPLD) dat oorspronkelijk is ontwikkeld door Xilinx, een bedrijf dat bekend staat om zijn expertise in programmeerbare logische oplossingen.In 2020 werd Xilinx overgenomen door AMD (Advanced Micro Devices), en de XC95144XL-10TQ144C wordt nu aangeboden onder het merk AMD Xilinx.AMD Xilinx combineert tientallen jaren van expertise in programmeerbare logica met AMD's leiderschap in high-performance computing om betrouwbare, schaalbare en industrie-bewezen apparaten zoals de XC95144XL-10TQ144C te leveren.Bekend om innovatie en kwaliteit, biedt AMD Xilinx oplossingen die geavanceerde digitale controle, systeemoptimalisatie en hardwareflexibiliteit ondersteunen op industriële, automobiel-, communicatie- en consumentenmarkten.

Conclusie

De XC95144XL-10TQ144C is een sterke en flexibele chip gemaakt voor snel digitaal werk.Het werkt op een lage spanning, ondersteunt vele pennen en kan direct op het bord worden geprogrammeerd.Het werkt goed met zowel nieuwe als oude systemen en wordt gebruikt in veel gebieden zoals industrie, telecom en auto's.Deze gids had betrekking op wat de chip kan doen, hoe deze te gebruiken, waar te gebruiken en andere chipversies die u kunt proberen.Met de vertrouwde naam van AMD Xilinx is deze chip een betrouwbaar onderdeel voor uw elektronica.Als u klaar bent om het in uw project te gebruiken, is dit de beste tijd om uw bulkorders bij ons te plaatsen en uw voorraad sterk te houden.

Datasheet PDF

XC95144XL-10TQ144C Datasheets:

Mult dev leadframe chg 29/okt/2018.pdf

Xilinx bereik211 cert.pdf

XC95144XL -serie.pdf
