XC4VLX100-10FFG1148C FPGA: Kenmerken, specificaties, toepassingen en programmeergids

Als u met complexe digitale ontwerpen werkt, geeft de XC4VLX100-10FFG1148C u de kracht en flexibiliteit die u nodig heeft.Deze FPGA beschikt over een hoge logische capaciteit, ingebouwd geheugen en een groot aantal I/O-pinnen, waardoor hij ideaal is voor veeleisende toepassingen.In deze handleiding leert u over de functies, prestaties, timingparameters, toepassingen, programmeerstappen, voor- en nadelen, verpakkingsdetails en achtergrond van de fabrikant.

Catalogus

Wat is de XC4VLX100-10FFG1148C?

De XC4VLX100-10FFG1148C is een krachtige FPGA van Xilinx (nu AMD), behorend tot de Virtex-4 LX-familie, die is gebouwd op een 90 nm-koperproces.Dit apparaat is ontworpen voor complexe digitale logische implementaties en maakt deel uit van de LX-serie die de nadruk legt op logica en geheugenbronnen zonder snelle seriële transceivers.Herkenbaar aan het FCBGA-pakket met 1148 kogels en de commerciële temperatuurclassificatie, vertegenwoordigt het een van de opties met een hogere capaciteit binnen de LX-serie.

Op zoek naar XC4VLX100-10FFG1148C?Neem contact met ons op om de huidige voorraad, levertijd en prijzen te controleren.

XC4VLX100-10FFG1148C-functies

• Hoge logische capaciteit

De XC4VLX100-10FFG1148C biedt 110.592 logische cellen, waardoor de implementatie van complexe digitale ontwerpen op één enkel apparaat mogelijk wordt.Deze grote logische capaciteit maakt hem geschikt voor verwerkings- en besturingsfuncties met hoge dichtheid.

• Ingebed en gedistribueerd geheugen

Het integreert ongeveer 4,22 Mbit totaal geheugen, waarbij blok-RAM en gedistribueerd RAM worden gecombineerd.Deze geheugenarchitectuur ondersteunt efficiënte gegevensopslag, buffering en verwerking op de chip zonder de noodzaak van uitgebreid extern geheugen.

• Uitgebreide I/O-bronnen

Het apparaat biedt 768 I/O-pinnen voor gebruikers, waardoor de flexibiliteit ontstaat om te communiceren met verschillende externe componenten en systemen.Deze I/O's ondersteunen een breed scala aan standaarden via de SelectIO™-functie, waardoor de connectiviteit op bordniveau wordt verbeterd.

• Hoogwaardige kern

De FPGA werkt op een kernspanning van 1,2 V en ondersteunt interne kloksnelheden tot ongeveer 500 MHz, waardoor snelle logische prestaties worden geleverd.Dit garandeert een betrouwbare werking in veeleisende hogesnelheidstoepassingen.

• Commercieel temperatuurbereik

Het apparaat is geclassificeerd voor 0 °C tot +85 °C en is ontworpen voor commerciële omgevingen.Het handhaaft stabiele prestaties onder typische bedrijfsomstandigheden voor industriële en embedded systemen.

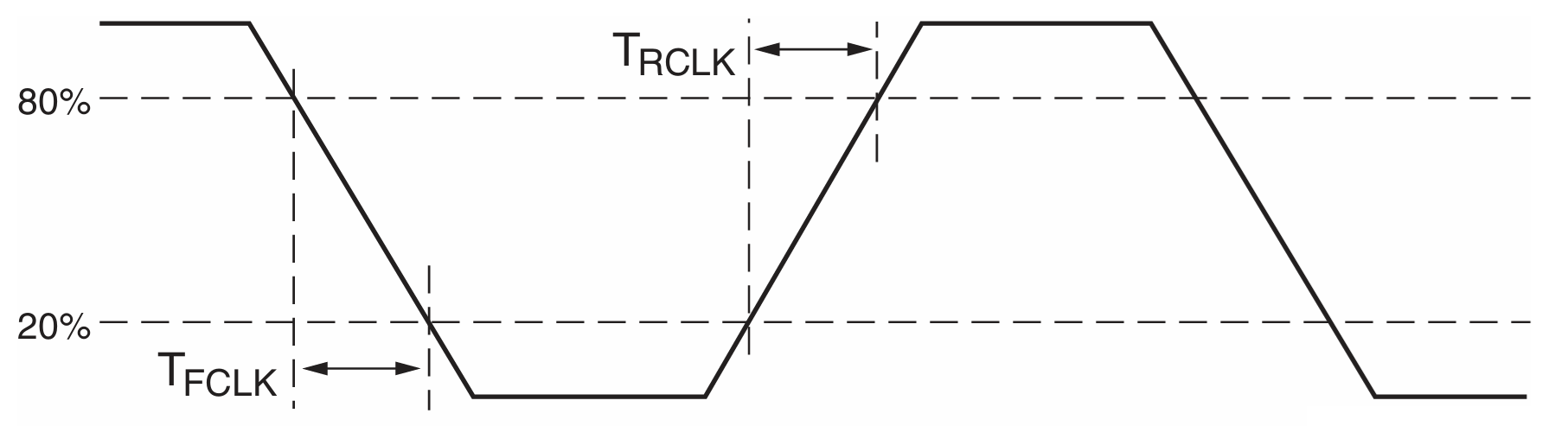

Referentiekloktimingparameters

Het diagram toont de metingen van de klokstijging en -daling voor de XC4VLX100-10FFG1148C, waarbij de nadruk ligt op T_RCLK (stijgtijd) en T_FCLK (valtijd) tussen de 20% en 80% spanningsniveaus van het kloksignaal.Het illustreert hoe snel de klok overgaat van laag naar hoog en van hoog naar laag, wat geweldig is voor het behouden van de timingintegriteit en de betrouwbare werking van de FPGA.Nauwkeurige controle van deze randen zorgt voor nauwkeurige synchronisatie van interne logica en externe interfaces.Bij de XC4VLX100-10FFG1148C is het handhaven van de juiste stijg- en daaltijden belangrijk voor stabiele prestaties bij hoge snelheden en het minimaliseren van signaalvervorming.

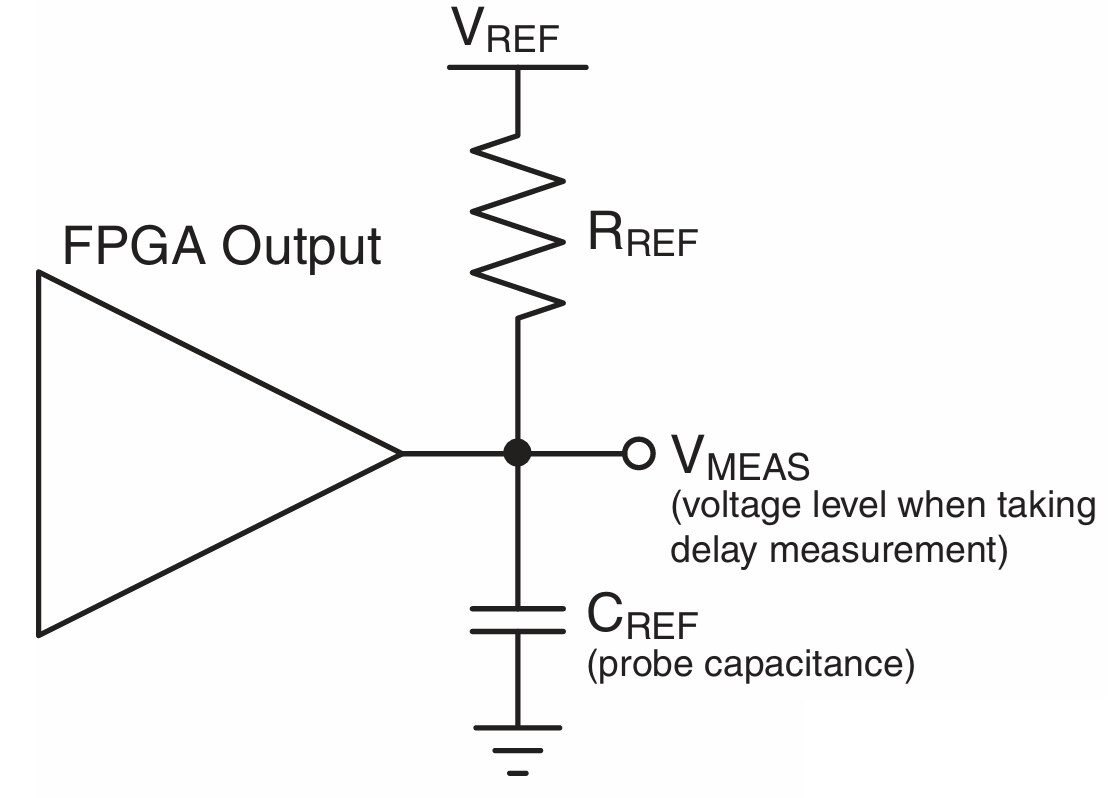

Gegeneraliseerde testopstelling

Het diagram illustreert de algemene testopstelling die wordt gebruikt om uitgangsvertragingen en signaalkarakteristieken van de XC4VLX100-10FFG1148C FPGA te meten.Een referentieweerstand (R_REF) en condensator (C_REF) zijn verbonden met de FPGA-uitgang, met V_MAAT vertegenwoordigt het spanningsniveau waarop timingmetingen worden uitgevoerd.Deze gestandaardiseerde opstelling zorgt voor een consistente en nauwkeurige meting van signaalovergangsvertragingen in verschillende testomgevingen.Voor de XC4VLX100-10FFG1148C is dit belangrijk voor het valideren van snelle I/O-prestaties en om ervoor te zorgen dat het apparaat voldoet aan de timingspecificaties in echte toepassingen.

XC4VLX100-10FFG1148C Specificaties

Type	Parameter
Fabrikant	AMD/Xilinx
Serie	Virtex®-4 LX
Verpakking	Dienblad
Onderdeelstatus	Actief
Aantal LAB's/CLB's	12288
Aantal logische elementen/cellen	110592
Totaal RAM-bits	4423680
Aantal I/O	768
Spanning – voeding	1,14 V ~ 1,26 V
Montagetype	Opbouwmontage
Bedrijfstemperatuur	0 °C ~ 85 °C (TJ)
Pakket / doos	1148-BBGA, FCBGA
Apparaatpakket van leverancier	1148-FCPBGA (35 × 35)
Basisproductnummer	XC4VLX100

XC4VLX100-10FFG1148C Toepassingen

1. Systemen voor digitale signaalverwerking (DSP).

De XC4VLX100-10FFG1148C is zeer geschikt voor het implementeren van krachtige DSP-algoritmen dankzij de grote logische capaciteit en het ingebouwde geheugen.U kunt aangepaste verwerkingspijplijnen bouwen die intensieve berekeningen op tijd kunnen verwerken.Dit maakt hem ideaal voor toepassingen zoals beeldverwerking, radarsystemen en geavanceerde filtering.

2. Ingebouwde systeemversnelling

Met zijn flexibele architectuur wordt het apparaat veel gebruikt om ingebedde systeemfuncties zoals protocolafhandeling, busbeheer en hardware-offloading te versnellen.Door taken te verschuiven van software naar FPGA-fabric, verbetert het de reactiesnelheid van het systeem.Dit maakt het mogelijk de prestaties te optimaliseren terwijl de ontwerpflexibiliteit behouden blijft.

3. Communicatie- en netwerkapparatuur

Het hoge I/O-aantal en de verwerkingsmogelijkheden van de FPGA maken hem geschikt voor communicatie-infrastructuur, inclusief switches, routers en interfacebruggen.Het kan complexe netwerkprotocollen en datastromen met hoge bandbreedte en lage latentie beheren.Dit maakt het een betrouwbare keuze voor backbone-netwerken en datacentersystemen.

4. Snelle gegevensverzameling en -verwerking

De XC4VLX100-10FFG1148C blinkt uit in toepassingen die snelle gegevensverzameling en -verwerking vereisen, zoals instrumentatie en wetenschappelijke apparatuur.Het ingebouwde geheugen en de logische bronnen maken snelle buffering en parallelle gegevensmanipulatie mogelijk.Dit zorgt voor een efficiënte verwerking van grote datavolumes in omgevingen.

XC4VLX100-10FFG1148C Soortgelijke onderdelen

Specificatie	XC4VLX100-10FFG1148C	XC4VLX100-10FFG1148I	XC4VLX100-11FFG1148C	XC4VLX100-10FF1148C	XC4VLX100-10FFG1513C	XC4VLX100-12FFG1148C
Fabrikant	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)
Familie	Virtex-4LX	Virtex-4LX	Virtex-4LX	Virtex-4LX	Virtex-4LX	Virtex-4LX
Logische capaciteit	110.592 cellen	110.592 cellen	110.592 cellen	110.592 cellen	110.592 cellen	110.592 cellen
Pakkettype	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA
Baltelling	1148	1148	1148	1148	1513	1148
Snelheidsklasse	–10	–10	–11	–10	–10	–12
Temperatuurgraad	Commercieel (C)	Industrieel (I)	Commercieel (C)	Commercieel (C)	Commercieel (C)	Commercieel (C)
Kernspanning	1,2 V	1,2 V	1,2 V	1,2 V	1,2 V	1,2 V
Bedrijfstemperatuurbereik	0 °C tot +85 °C	–40 °C tot +100 °C	0 °C tot +85 °C	0 °C tot +85 °C	0 °C tot +85 °C	0 °C tot +85 °C
Verschil	Basisdeel, standaardverpakking	Ondersteuning industriële uitzendkrachten	Hogere snelheidsklasse	Ontbreekt aan de aanduiding "G".	Groter pakket, meer I/O	Snelste snelheidsklasse in serie

XC4VLX100-10FFG1148C Programmeerstappen

Voordat u de XC4VLX100-10FFG1148C programmeert, moet u ervoor zorgen dat uw ontwikkelomgeving en configuratiebestanden correct zijn ingesteld.Het apparaat ondersteunt meerdere configuratiemodi, dus het vroegtijdig selecteren van de juiste modus zorgt voor een soepel en succesvol programmeerproces.

1. Schakel het apparaat in

Begin met het inschakelen van stroom op de FPGA met behulp van de vereiste spanningsrails (VCCINT, VCCAUX en VCC_CONFIG).U moet ervoor zorgen dat deze spanningen een stabiel niveau bereiken voordat u met de configuratie begint.Een goede stroomvolgorde is goed om initialisatiefouten te voorkomen.

2. Selecteer Configuratiemodus

Vervolgens bemonstert de FPGA zijn MODE-pinnen op de stijgende flank van INIT_B om te bepalen welke configuratiemethode moet worden gebruikt.Afhankelijk van uw configuratie kunt u kiezen uit JTAG, Slave Serial, Master Serial of SelectMAP.Zorg ervoor dat de moduspinnen correct zijn ingesteld, omdat deze bepalen hoe de bitstream wordt geladen.

3. Initialiseer het apparaat

De FPGA maakt het configuratiegeheugen leeg en bereidt zich voor op het laden van bitstreams tijdens de initialisatie.In dit stadium worden signalen zoals INIT_B, GWE en GTS gebruikt om het apparaat in een bekende staat te brengen.Zorg ervoor dat alle initialisatiesignalen zich gedragen zoals verwacht voordat u doorgaat.

4. Laad de bitstream

Met behulp van de door u gekozen interface streamt u nu de configuratiebitstream naar de FPGA.Als u bijvoorbeeld JTAG gebruikt, wordt de bitstream serieel naar het configuratiegeheugen van het apparaat verschoven.Voor een succesvolle programmering is nauwkeurige en volledige bitstream-overdracht nodig.

5. Start het configuratieproces

Zodra de bitstream volledig is geladen, verlaat de FPGA de shift-modus en begint de opstartprocedure.Een JSTART-opdracht of een gelijkwaardig proces zorgt ervoor dat het apparaat de configuratie voltooit.U moet de FPGA deze fase zonder onderbrekingen laten voltooien.

6. Voltooi de configuratie en ga naar de gebruikersmodus

De FPGA controleert automatisch de bitstroomintegriteit met behulp van CRC en bevestigt, indien geldig, het DONE-signaal.Zodra dit gebeurt, wordt de gebruikerslogica actief en werkt het apparaat volgens uw ontwerp.Op dit punt is het configuratieproces voltooid en is de FPGA volledig functioneel.

7. Optionele verificatie

Ten slotte kunt u een teruglees- of verificatiestap uitvoeren om er zeker van te zijn dat de configuratie succesvol is geweest.Dit kan gedaan worden via JTAG of SelectMAP, afhankelijk van de modus die u gebruikte.Hoewel optioneel, wordt het ten zeerste aanbevolen voor systemen om de juiste programmering te bevestigen.

XC4VLX100-10FFG1148C Voordelen en nadelen

Voordelen

• Lager totaal energieverbruik vergeleken met veel 90 nm FPGA's.

• Ondersteund door een volwassen en stabiel ontwerp-ecosysteem.

• Sterke prestatie-kostenverhouding voor de generatie ervan.

• Modulaire ASMBL-architectuur verbetert de ontwerpefficiëntie.

• Betrouwbaar, beproefd platform voor reeds lang bestaande ontwerpen.

Nadelen

• Gebaseerd op oudere technologie met beperkte toekomstige ondersteuning.

• Ontbreekt aan snelle seriële zendontvangers die wel in nieuwere families voorkomen.

• Lagere schaalbaarheid en flexibiliteit vergeleken met moderne FPGA's.

• Potentiële inkoopuitdagingen als gevolg van de leeftijd van het product.

• Vereist zorgvuldig energie- en thermisch beheer bij hoog gebruik.

XC4VLX100-10FFG1148C Afmetingen verpakking

Parameter	Afmetingen
Pakkettype	FFG1148 (Flip-Chip fijne toonhoogte BGA)
Balhoogte	1,00 mm
Lichaamsgrootte verpakking (L × B)	35,00 mm × 35,00 mm
Lichaamsgrootte verpakking (L × B, inch)	1,378 x 1,378 inch
Totale pakkethoogte (A)	3,40 mm (typisch)
Totale pakkethoogte (A, inch)	0,134 inch (typisch)
Lichaamsgroottetolerantie	±0,20 mm
Ballenreeks	34 × 34 (raster van 1,00 mm)
Baltelling	1.148 ballen
Kogeldiameter (nominaal)	0,60 mm
Substraatdikte (B)	~1,00 mm
Afstandshoogte (A1)	0,40 mm (nominaal)
Maat hitteslak / metalen kap	~32 mm vierkant (typisch metalen oppervlak aan de bovenkant)
Montagetype	Opbouwmontage

XC4VLX100-10FFG1148C Fabrikant

De XC4VLX100-10FFG1148C is vervaardigd door Xilinx, een pionier op het gebied van programmeerbare logische apparaten.In 2022 werd Xilinx onderdeel van AMD (Advanced Micro Devices), waardoor zijn positie op het gebied van high-performance computing en adaptieve technologieën verder wordt versterkt.Deze fusie combineert de FPGA-expertise van Xilinx met het leiderschap van AMD op het gebied van verwerking, waardoor robuuste ondersteuning en innovatie op lange termijn wordt gegarandeerd voor producten als de XC4VLX100-10FFG1148C.

Conclusie

De XC4VLX100-10FFG1148C valt op door zijn grote aantal logische cellen, flexibele geheugenarchitectuur, brede I/O-mogelijkheden en solide prestaties binnen zijn generatie.Het ondersteunt snelle kloksnelheden en betrouwbare signaalintegriteit, waardoor het zeer geschikt is voor veeleisende toepassingen in DSP, netwerken en embedded systemen.Hoewel het bewezen stabiliteit en een volwassen ecosysteem biedt, weerspiegelt het oudere technologie met enige schaalbaarheids- en inkoopbeperkingen, waardoor een zorgvuldige afweging belangrijk is voor moderne ontwerpen.
