Wat is een stroomomvormer?Hoe het werkt, typen, componenten en toepassingen

Met een stroomomvormer kunt u gelijkstroom omzetten in wisselstroom, zodat u gewone elektrische apparaten kunt gebruiken.Om te begrijpen hoe het werkt, moet u de basiscomponenten, het werkingsprincipe, de typen, specificaties, voordelen, beperkingen en toepassingen kennen.U zult ook zien hoe stroomomvormers verschillen van apparaten zoals UPS-systemen en converters.Aan het einde begrijpt u de belangrijkste factoren die betrokken zijn bij het selecteren van de juiste omvormer voor uw behoeften.

Catalogus

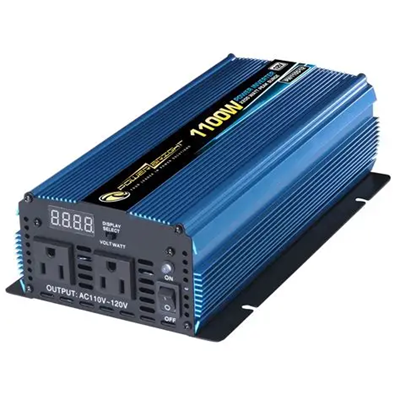

Figuur 1. Draagbare stroomomvormer

Wat is een stroomomvormer?

Een stroomomvormer is een elektronisch apparaat dat gelijkstroom (DC) omzet in wisselstroom (AC).Gelijkstroom is meestal afkomstig van bronnen zoals batterijen, zonnepanelen of elektrische systemen van voertuigen, terwijl wisselstroom de standaardvorm is die door de meeste huishoudelijke apparaten en stopcontacten wordt gebruikt.Het belangrijkste doel van een omvormer is om gelijkstroom bruikbaar te maken voor apparatuur die op wisselstroom werkt.Simpel gezegd fungeert het als een brug tussen een gelijkstroomvoedingsbron en alledaagse wisselstroomapparaten.Vanwege deze functie worden stroomomvormers veel gebruikt overal waar opgeslagen of niet op het elektriciteitsnet aangesloten elektriciteit standaard elektrische belastingen nodig heeft.

Hoofdcomponenten van een stroomomvormer

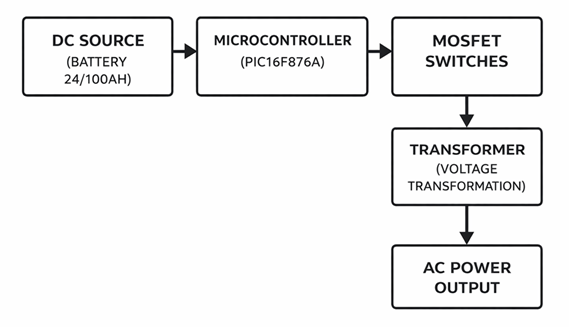

Figuur 2. Hoofdcomponenten van een stroomomvormer

• DC-bron

Dit is de ingangsstroombron van de omvormer.Het levert gelijkstroom elektriciteit die de omvormer omzet in wisselstroom.In veel systemen is de DC-bron een batterijbank die energie opslaat voor draagbaar, back-up- of off-grid-gebruik.

• Microcontroller

Dit onderdeel fungeert als het besturingsgedeelte van de omvormer.Het beheert timingsignalen en helpt bij het coördineren van de werking van de schakelfase.In praktische ontwerpen helpt de controller ook om de uitvoer stabiel en georganiseerd te houden.

• MOSFET-schakelaars

MOSFET's zijn elektronische schakelapparaten die in de vermogensfase worden gebruikt.Ze schakelen de DC-ingang met hoge snelheid in en uit om het veranderende elektrische patroon te creëren dat nodig is voor de AC-uitgang.Hun snelle schakelvermogen maakt ze tot een veel voorkomende keuze in moderne invertercircuits.

• Transformator (spanningstransformatie)

De transformator past het spanningsniveau aan zodat het overeenkomt met het vereiste vermogen.In veel omvormerontwerpen helpt het de spanning op te voeren naar een hoger AC-niveau.Het ondersteunt ook elektrische isolatie in sommige systemen.

• Wisselstroomuitgang

Dit is het laatste uitgangsgedeelte van de omvormer.Het levert wisselstroom die kan worden gebruikt door aangesloten apparaten of apparatuur.De uitgang is ontworpen om stroom te leveren in een vorm die AC-apparaten kunnen accepteren.

Hoe werkt een stroomomvormer?

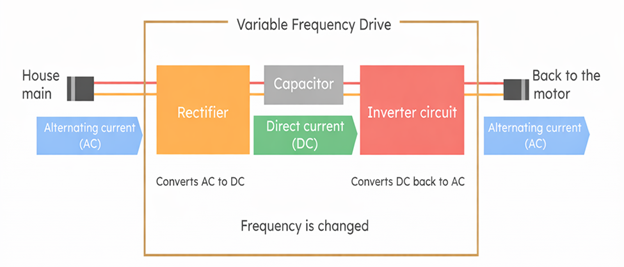

Figuur 3. Vereenvoudigd werkingsprincipe van de stroomomvormer

Een stroomomvormer werkt door constante gelijkstroom-elektriciteit te nemen en deze om te zetten in een veranderende elektrische output die zich als wisselstroom gedraagt.Ten eerste wordt de ingevoerde energie elektronisch verwerkt, zodat de stroom zeer snel heen en weer kan worden geschakeld.Deze snelle omschakeling creëert een wisselend patroon in plaats van de constante eenrichtingsstroom die bij gelijkstroom wordt aangetroffen.De golfvorm wordt vervolgens gevormd en geconditioneerd, zodat deze beter kan overeenkomen met de vorm van wisselstroom die door gewone apparaten wordt gebruikt.Bij veel ontwerpen wordt tijdens het proces ook de spanning aangepast, zodat de output geschikt is voor de beoogde belasting.Het resultaat is een wisselstroomvoeding die apparaten, gereedschap of elektronische apparatuur kan laten werken via een batterij of een andere gelijkstroombron.Deze DC-naar-AC-conversie door middel van snelle schakeling is het belangrijkste werkingsprincipe van een stroomomvormer.

Soorten stroomomvormers

Vierkantgolfomvormer

Een blokgolfomvormer is het eenvoudigste type stroomomvormer.Het produceert een basisgolfvorm die scherp schakelt tussen positieve en negatieve spanning, met weinig vormgeving daartussenin.Omdat de uitvoer zeer abrupt is, is de golfvorm niet gelijkmatig zoals bij normale elektriciteitsvoorzieningen.Dankzij dit eenvoudige ontwerp zijn blokgolfomvormers eenvoudig te bouwen en weinig complex.De ruwe uitvoer kan bij veel elektrische apparaten echter voor ruis, hitte of slechte prestaties zorgen.Ze zijn vooral geschikt voor zeer eenvoudige weerstandsbelastingen en eenvoudige apparatuur waarvoor geen schone energie nodig is.In moderne toepassingen komen blokgolfomvormers minder vaak voor omdat veel apparaten een stabielere AC-golfvorm nodig hebben.

Gemodificeerde sinusomvormer

Een gemodificeerde sinusomvormer is een stroomomvormer die een getrapte of trapvormige AC-golfvorm produceert.De output is vloeiender dan die van een blokgolf, maar is nog steeds niet hetzelfde als de zuivere sinusgolf die door het elektriciteitsnet wordt geleverd.Dit ontwerp wordt veel gebruikt omdat het een balans biedt tussen kosten en basisprestaties.Veel gangbare apparaten kunnen werken op gemodificeerd sinusgolfvermogen, vooral eenvoudige huishoudelijke belastingen en sommige kleine elektronica.Toch kan de getrapte golfvorm zoemen, extra hitte of verminderde efficiëntie veroorzaken bij gevoelige apparatuur en door motoren aangedreven apparaten.Dat is de reden waarom dit type omvormer vaak wordt gebruikt voor algemene belastingen in plaats van voor delicate elektronica.Het blijft een gebruikelijke optie waarbij betaalbaarheid belangrijker is dan premium golfvormkwaliteit.

Zuivere sinusomvormer

Een zuivere sinusomvormer is een stroomomvormer die een vloeiende AC-golfvorm produceert die zeer dicht bij standaard netstroom ligt.De output is ontworpen om te passen bij de schone sinusvormige elektriciteit die wordt gebruikt in huizen, kantoren en veel commerciële systemen.Omdat de golfvorm stabiel en verfijnd is, werkt deze goed met gevoelige elektronica, audioapparatuur, medische apparaten en apparaten met motoren.Deze schonere output helpt ook elektrische ruis, oververhitting en prestatieproblemen bij veeleisende belastingen te verminderen.Zuivere sinusomvormers worden vaak gekozen wanneer de stroomkwaliteit een topprioriteit is.Ze zijn vooral nuttig in systemen waarbij een betrouwbare werking belangrijker is dan lagere initiële kosten.Om die reden wordt dit type algemeen gezien als de voorkeursoptie voor geavanceerde of gevoelige AC-toepassingen

Specificaties van de stroomomvormer

	Specificaties
Ingangsspanning	Gemeenschappelijke DC-ingang niveaus: 12 V, 24 V of 48 V DC.
Uitgangsspanning	Standaard AC uitgang: 110 V, 120 V, 220 V of 230 V AC.
Uitgangsfrequentie	Uitvoer frequentie: 50 Hz of 60 Hz.
Nominaal vermogen	Continu uitgangsvermogen doorgaans 150 W tot 5000 W.
Overspanning	Kort piekvermogen ongeveer 1,5× tot 2× het nominale vermogen.
Golfvormtype	Uitgangsgolfvorm: Blokgolf, gemodificeerde sinusgolf of zuivere sinusgolf.
Efficiëntie	Typisch conversie-efficiëntie: 85% tot 95%.
Onbelast vermogen Verbruik	Inactief stroomverbruik doorgaans 5 W tot 25 W.
Overbelasting Bescherming	Bescherming wordt geactiveerd bij ongeveer 100–120% van het nominale vermogen.
Kortsluiting Bescherming	Uitgang wordt afgesloten onmiddellijk uitgeschakeld tijdens een kortsluiting.
Laagspanning Afsluiten	Er vindt een afsluiting plaats bijna 10,5 V, 21 V of 42 V, afhankelijk van de systeemspanning.
Hoogspanning Bescherming	Bescherming wordt geactiveerd nabij 15 V, 30 V of 60 V, afhankelijk van de systeemspanning.
Uitgangsspanning Verordening	Uitgangsspanning binnen ±5% van de nominale waarde gehouden.
Koelmethode	Bij koeling wordt warmte gebruikt spoelbakken of koelventilatoren.
Operationeel Temperatuurbereik	Typisch bereik: −10 °C tot 50 °C.

Voordelen en beperkingen van stroomomvormers

Voordelen van stroomomvormers

• Zet gelijkstroom om in bruikbare wisselstroom.

• Zorgt ervoor dat standaard huishoudelijke apparaten op batterijen kunnen werken.

• Ondersteunt draagbare energiesystemen.

• Werkt goed in off-grid opstellingen.

• Nuttig in zonne-energiesystemen.

• Helpt bij het leveren van back-upelektriciteit tijdens stroomuitval.

• Kan apparatuur in voertuigen en campers van stroom voorzien.

• Verkrijgbaar in verschillende maten voor verschillende belastingen.

Beperkingen van stroomomvormers

• Bij de conversie gaat een deel van de energie verloren.

• De uitgangskwaliteit is afhankelijk van het type omvormer.

• Golfvormen van lage kwaliteit kunnen gevoelige apparaten beïnvloeden.

• Elke omvormer heeft een vaste vermogenslimiet.

• Hoge opstartbelastingen kunnen de kleine capaciteit van de omvormer overschrijden.

• Warmteophoping kan de prestaties verminderen.

• De batterijduur is afhankelijk van het opgeslagen gelijkstroomvermogen.

• Grotere units kunnen duurder zijn en hebben een betere koeling nodig.

Toepassingen van stroomomvormers

Stroomomvormers worden in veel systemen gebruikt die AC-elektriciteit uit een DC-bron nodig hebben.Hun praktische waarde komt voort uit het bruikbaar maken van opgeslagen, mobiele of hernieuwbare energie voor verschillende apparatuur.

1. Zonne-energiesystemen

In zonne-installaties wekken panelen gelijkstroom op, maar de meeste apparaten en lokale energiesystemen gebruiken wisselstroom.Een omvormer verandert de door zonne-energie opgewekte gelijkstroom in wisselstroom, zodat huizen, gebouwen of apparatuur er gebruik van kunnen maken.Dit maakt de omvormer tot een van de centrale apparaten in veel residentiële en off-grid zonne-installaties.Dit is vooral belangrijk wanneer zonne-energie normale AC-belastingen moet ondersteunen.

2. Back-upstroomsystemen

Stroomomvormers worden veel gebruikt in noodstroomsystemen die op batterijen zijn aangesloten.Wanneer de hoofdstroombron niet beschikbaar is, levert de omvormer AC-uitvoer uit opgeslagen gelijkstroomenergie.Hierdoor kunnen verlichting, kleine apparaten en andere apparaten blijven werken tijdens storingen.Dergelijke systemen zijn gebruikelijk in huizen, hutten en kleine noodstroomopstellingen.

3. Voertuigen, campers en boten

In mobiele omgevingen wordt het beschikbare vermogen meestal als gelijkstroom in batterijen opgeslagen.Met een stroomomvormer kunnen gebruikers onderweg AC-opladers, gereedschappen, apparaten en elektronica gebruiken.Dit is handig in auto's, recreatievoertuigen, maritieme systemen en kampeeropstellingen.Het voegt flexibiliteit toe door de batterijvoeding uit te breiden naar apparaten die zijn ontworpen voor elektriciteit via een stopcontact.

4. Draagbare krachtcentrales

Draagbare elektriciteitscentrales zijn vaak voorzien van een ingebouwde omvormer voor stopcontacten.De batterij erin slaat gelijkstroomenergie op en de omvormer maakt die energie bruikbaar voor laptops, lampen, kleine apparaten en buitenapparatuur.Dit maakt draagbare systemen nuttig voor reizen, veldwerk en voorbereiding op noodsituaties.Het gemak ervan hangt sterk af van het uitgangsvermogen en de golfvormkwaliteit van de omvormer.

5. Huizen buiten het elektriciteitsnet en afgelegen locaties

In afgelegen gebieden zonder nutsvoorziening moet opgeslagen gelijkstroom uit batterijen of hernieuwbare bronnen vaak worden omgezet naar wisselstroom.Een omvormer maakt het mogelijk om op deze locaties gewone huishoudelijke belastingen te laten werken.Dit omvat verlichting, ventilatoren, kleine keukenapparatuur, communicatieapparatuur en basisgereedschap.In off-grid systemen is de omvormer een belangrijke schakel tussen opgeslagen energie en het dagelijkse elektriciteitsverbruik.

6. Kleine commerciële en veldapparatuur

Stroomomvormers worden ook gebruikt voor buitendienst, buitenwerk en tijdelijke installaties.Ze zorgen ervoor dat gereedschappen en apparaten op wisselstroom kunnen werken waar normale netstroom niet beschikbaar is.Dit is handig voor onderhoudsteams, bewakingsstations op afstand, bouwondersteuning en mobiele werkplatforms.In deze gevallen verbetert de omvormer de toegang tot wisselstroom in flexibele of veranderende omgevingen.

Stroomomvormer versus UPS versus converter

Aspect	Stroomomvormer	UPS	Omvormer
Hoofdfunctie	Converteert gelijkstroom naar wisselstroom	Biedt back-up Wisselstroom en bescherming	Verandert er één elektrische vorm naar de andere
Typische invoer	DC uit accu of zonne-bron	Wisselstroom met interne batterij	AC of DC, afhankelijk van typ
Typische uitvoer	Wisselstroom	Wisselstroom	AC- of DC-uitgang
Reservebatterij	Meestal extern batterij	Ingebouwde batterij	Meestal nee batterij
Vermogen tijdens Storing	Werkt als batterij stroom beschikbaar is	Automatisch levert back-upstroom	Niet ontworpen voor storingen
Overdrachtstijd	Hangt ervan af omvormer ontwerp	Zeer snel of bijna onmiddellijk	Niet van toepassing
Macht Conditionering	Basisspanning controle	Inclusief piek en spanningsbeveiliging	Hangt ervan af omvormer ontwerp
Overspanningsbeveiliging	Soms inbegrepen	Gemeenschappelijk ingebouwd functie	Geen primair functie
Golfvormuitvoer	Vierkant, aangepast sinus of zuivere sinus	Meestal schoon AC-uitgang	Mag niet produceren AC
Typisch gebruik	Zonnesystemen, voertuigen, back-up instellingen	Computers, servers, netwerkapparaten	Spanning of vermogen conversie circuits
Opgeslagen energie Bron	Accubank of DC-voeding	Interne batterij systeem	Meestal geen
Uitvoerstabiliteit	Hangt ervan af kwaliteit van de omvormer	Stabiele uitvoer voor gevoelige apparaten	Hangt ervan af conversie fase
Gemeenschappelijk belastingstype	Apparaten, gereedschappen, algemene apparaten	Gevoelig elektronica	Elektronisch circuits
Systeem Complexiteit	Matig	Complexer vanwege naar batterij en bediening	Varieert per ontwerp
Kerndoel	DC bruikbaar maken als AC	Behoud de macht tijdens storingen	Converteer spanning of vermogenstype

Conclusie

Stroomomvormers spelen een sleutelrol bij het omzetten van opgeslagen elektriciteit of gelijkstroom in bruikbare wisselstroom voor een breed scala aan apparaten en systemen.Hun prestaties zijn afhankelijk van factoren zoals golfvormtype, vermogen, efficiëntie, intern ontwerp en beoogde toepassing.Door hun componenten, werking, specificaties, voordelen, nadelen en praktische toepassingen te begrijpen, wordt het gemakkelijker om te zien hoe ze in moderne energiesystemen passen.Een duidelijke vergelijking met UPS-eenheden en -converters helpt ook hun unieke functie en waarde te definiëren.
