Wat is een autorelais en hoe het werkt

Het zal je misschien opvallen dat veel elektrische onderdelen in een auto meer stroom nodig hebben dan een simpele schakelaar aankan, en dat is waar een autorelais in beeld komt. Hiermee kun je apparaten met een hoog vermogen bedienen met behulp van een klein signaal, waardoor je installatie veiliger en gemakkelijker te beheren is.Terwijl u deze handleiding doorneemt, zult u zien hoe relais werken, hoe u ze moet aansluiten en waar ze in echte voertuigsystemen worden gebruikt.Als u deze basisprincipes begrijpt, kunt u met meer vertrouwen elektrische taken in de auto-industrie uitvoeren.

Catalogus

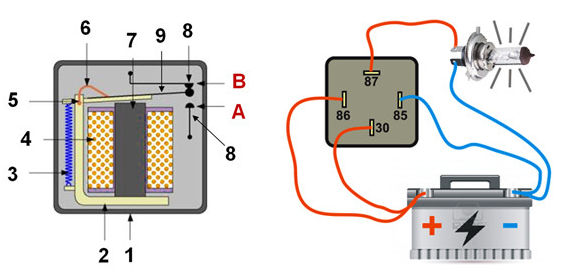

Figuur 1. Structuur en bedrading van het automobielrelais

Wat is een autorelais

Een automobiel relais is een elektrisch bestuurde schakelaar die wordt gebruikt in de elektrische systemen van voertuigen, waardoor het ene circuit het andere kan besturen zonder een directe elektrische verbinding.In plaats van rechtstreeks stroom te leveren, reageert het relais op een klein elektrisch signaal en gebruikt het om een ​​intern schakelmechanisme te bedienen.De belangrijkste functie is om a regelcircuit met lage stroomsterkte opereren een hoge stroombelasting, wat vooral belangrijk is in voertuigen waar veel componenten meer stroom nodig hebben dan een standaardschakelaar veilig aankan.Door een relais te gebruiken, transporteert de bedieningsschakelaar slechts een kleine stroom, terwijl het relais de hogere stroom beheert die het aangesloten apparaat nodig heeft.

Automotive-relais worden vaak gebruikt in systemen zoals koplampen, claxons, koelventilatoren en brandstofpompen, waarbij gecontroleerde vermogensafgifte noodzakelijk is voor een goede werking.Ze helpen ook elektrische circuits te beschermen door het stuursignaal te scheiden van het hoofdstroompad, waardoor de spanning op schakelaars en bedrading wordt verminderd.Deze scheiding beperkt oververhitting en ondersteunt betrouwbare werking van de elektrische systemen van voertuigen, waardoor relais een praktische oplossing zijn voor het veilig en efficiënt beheren van stroom.

Hoe een autorelais werkt

Figuur 2. Werkingsprincipe van automobielrelais

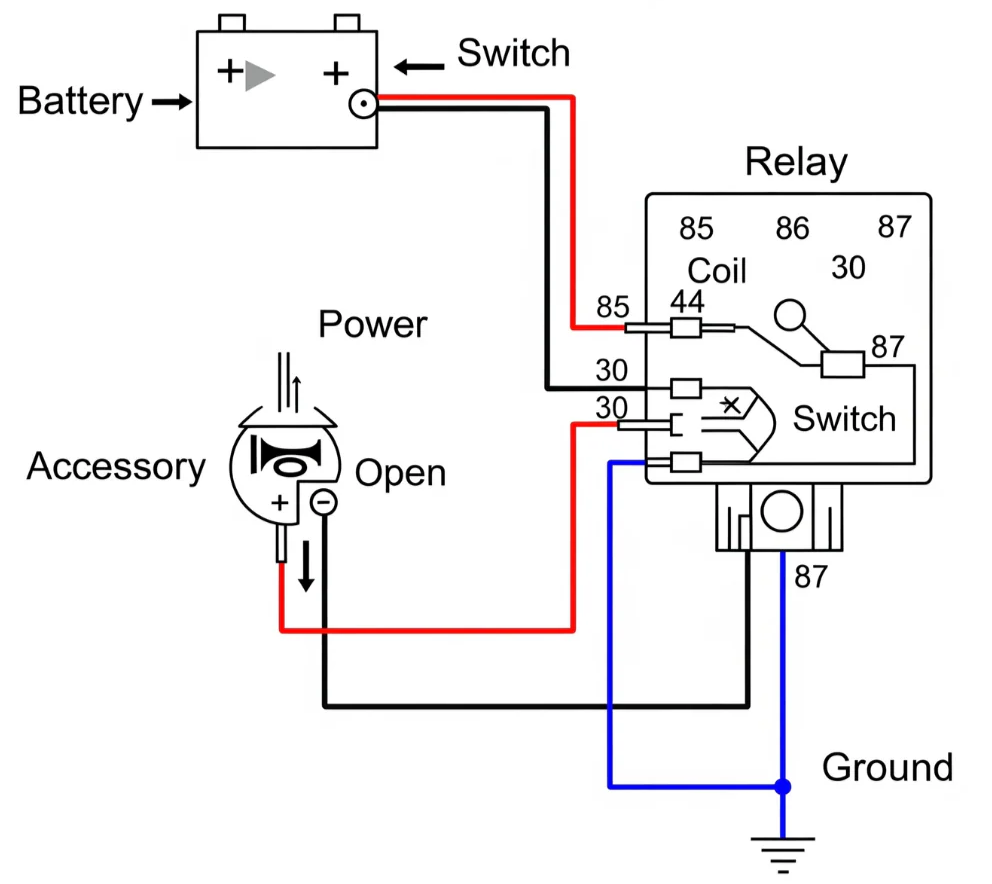

Een autorelais werkt door een kleine elektrische stroom te gebruiken om een groter elektrisch circuit te besturen.Wanneer er stroom door de spoel van het relais vloeit, creëert de spoel een magnetisch veld.Dit magnetisch veld trekt een intern contact naar een nieuwe positie, waardoor het relais het circuit dat op de belasting is aangesloten, kan voltooien of onderbreken.

Wanneer het relais is energiek, het interne contact beweegt en verandert de circuitstatus.Bij een normaal open relais sluit dit het circuit en kan er stroom naar het aangesloten apparaat stromen.Wanneer het relais is spanningsloosverdwijnt het magnetische veld en keert het contact terug naar zijn oorspronkelijke positie.Door deze eenvoudige beweging kan het relais een circuit in- of uitschakelen zonder dat de bedieningsschakelaar de volledige elektrische belasting hoeft te dragen.

Automotive relaispinconfiguratie

Afbeelding 3. Pinconfiguratie van autorelais

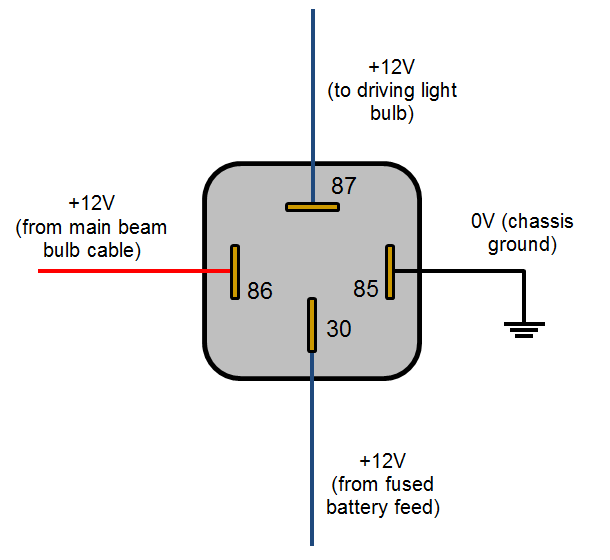

Automotive-relais volgen a standaard pin-indeling waardoor identificatie en bedrading consistent zijn voor de meeste toepassingen.Elke pin krijgt een specifiek nummer en functie toegewezen, waardoor een duidelijke scheiding tussen de besturingszijde en de belastingzijde van het circuit mogelijk is.Als u deze pinrollen begrijpt, kunt u correcte verbindingen en een goede werking van het relais binnen een systeem garanderen.

Pinnen 85 en 86 worden gebruikt voor de spoel of het stuurcircuit.Deze pinnen ontvangen het kleine elektrische signaal dat het relais activeert.Eén pin is doorgaans verbonden met aarde, terwijl de andere is aangesloten op een stroombron of bedieningsschakelaar.Samen vormen ze de input die de interne actie van het relais activeert.

Pin 30 dient als gemeenschappelijke terminal, die wordt aangesloten op de hoofdstroombron.Deze pin voert de inkomende stroom die naar de uitgang wordt gestuurd wanneer het relais wordt geactiveerd of gedeactiveerd.Het maakt deel uit van de belastingzijde en verwerkt een hogere stroom in vergelijking met de controlepinnen.

Pennen 87 en 87a fungeren als de uitgangsterminals .Pin 87 is meestal het normaal open contact, wat betekent dat het alleen verbinding maakt met pin 30 als het relais is geactiveerd.Pin 87a is het normaal gesloten contact, dat verbonden blijft met pin 30 als het relais niet bekrachtigd is.Deze uitgangspinnen leveren stroom aan het aangesloten apparaat op basis van de schakelstatus van het relais, waardoor het circuit indien nodig wordt voltooid.

Normaal open versus normaal gesloten relais

Figuur 4. Normaal open versus normaal gesloten relais

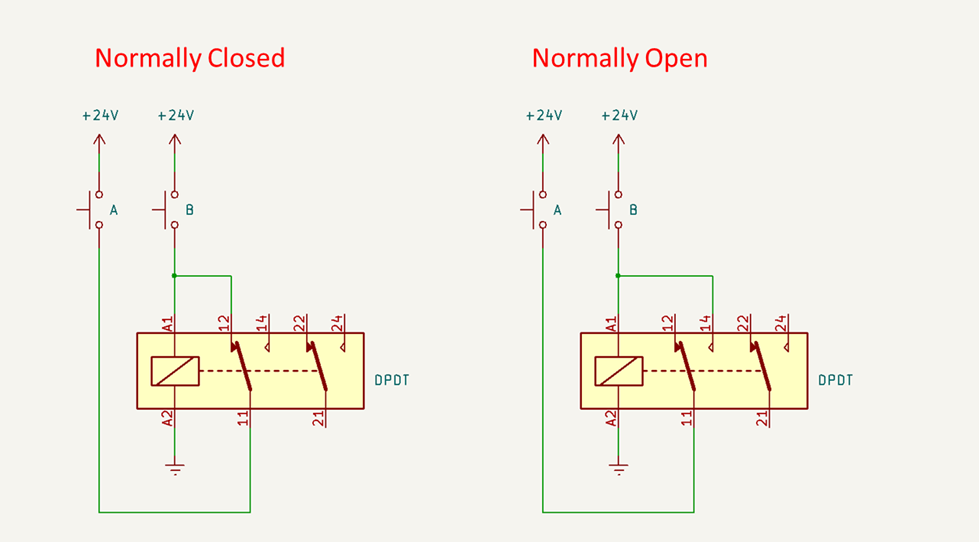

Relais werken in twee basistoestanden, bekend als normaal open (NEE) en normaal gesloten (NC), die de toestand van de contacten beschrijven wanneer er geen stroom op de spoel wordt toegepast.EEN normaal open relais houdt het circuit in rusttoestand open, zodat er geen stroom door de uitgang stroomt.Wanneer het relais wordt bekrachtigd, beweegt het interne contact en sluit het circuit, waardoor stroom naar het aangesloten apparaat kan worden geleid.Dit type wordt vaak gebruikt wanneer een component uitgeschakeld moet blijven totdat deze opzettelijk wordt geactiveerd.

EEN normaal gesloten relais gedraagt zich averechts.Het circuit blijft gesloten als het relais is uitgeschakeld, waardoor er continu stroom kan stromen, maar zodra het wordt bekrachtigd, verschuift het contact en wordt het circuit geopend, waardoor de stroom wordt gestopt.Deze regeling is handig wanneer een apparaat standaard ingeschakeld moet blijven en alleen moet worden uitgeschakeld wanneer het wordt geactiveerd.Een kleine vergelijkingstabel kan helpen de verschillen in beeld te brengen standaardstatus, gedrag bij activering, en typische gebruiksscenario's, waardoor het gemakkelijker wordt om het juiste relaistype voor een specifieke toepassing te kiezen.

Hoe een autorelais te bedraden

Figuur 5. Bedradingsschema van autorelais

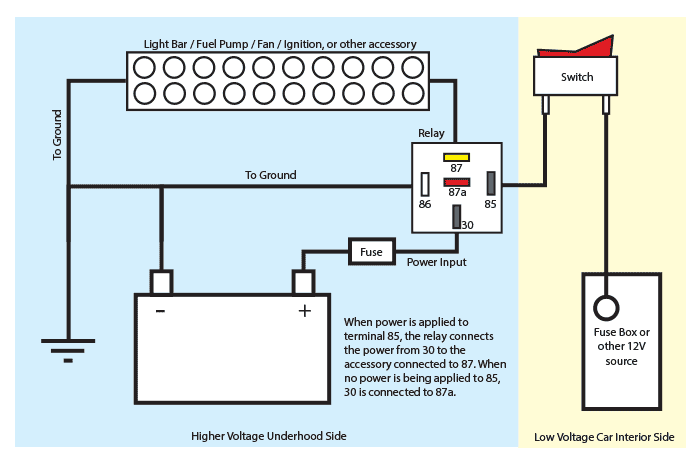

Het bedraden van een autorelais omvat het aansluiten van de stroombron, stuurcircuit en belasting op een manier waardoor het relais het apparaat veilig kan schakelen.Het proces begint met het identificeren van de relaispinnen en het correct toewijzen van elke verbinding.De ingangsvermogen (pin 30) is verbonden met de batterij of de hoofdstroombron, terwijl de spoel pinnen (85 en 86) zijn aangesloten op het stuurcircuit, waarbij de ene kant doorgaans geaard is en de andere kant is gekoppeld aan een schakelaar of triggersignaal.Wanneer de bedieningsschakelaar wordt geactiveerd, stroomt er stroom door de spoel en wordt het relais voorbereid om van toestand te veranderen.

De uitgangszijde is afhankelijk van het type relais dat wordt gebruikt.Voor een normaal open opstelling, waarop de belasting is aangesloten pen 87, zodat het apparaat uitgeschakeld blijft totdat het relais wordt bekrachtigd en het circuit sluit.Voor een normaal gesloten opstelling, waarop de belasting is aangesloten pen 87a, waardoor er stroom kan vloeien als het relais uit is en stopt als het wordt geactiveerd.Een goede bedrading zorgt voor een stabiele werking, terwijl veilige verbindingen en de juiste polariteit fouten zoals kortsluiting of oververhitting helpen voorkomen.

Algemeen gebruik van autorelais

Figuur 6. Automotive-relais in voertuigsysteem

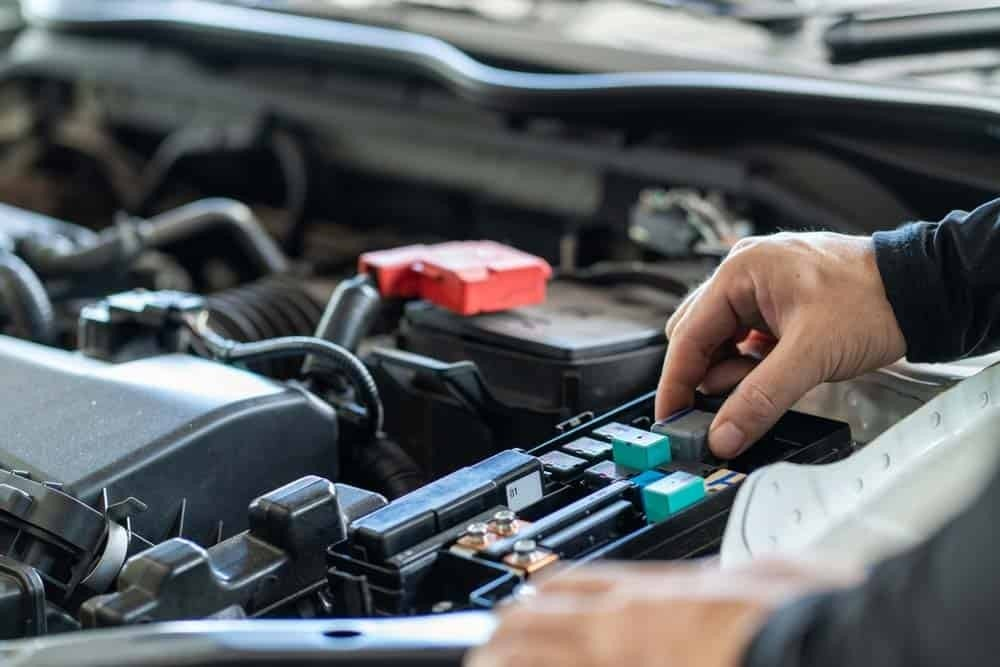

Autorelais worden veel gebruikt in voertuigsystemen waarbij elektrische componenten gecontroleerde stroom vereisen zonder de schakelaars zwaar te belasten.In verlichtingssystemen worden relais gebruikt koplampen, mistlampen en extra lampen om hogere stroom veilig te kunnen verwerken, terwijl een schakelaar met laag vermogen ze kan bedienen.Deze opstelling zorgt voor een stabiele helderheid en vermindert de druk op de dashboardbedieningen.

In koeling en motorgerelateerde systemenworden relais vaak gebruikt om radiatorventilatoren, brandstofpompen en ventilatormotoren te bedienen.Deze componenten werken vaak onder wisselende omstandigheden en hebben een betrouwbare schakeling nodig om te kunnen reageren op temperatuur of motorvereisten.Er worden ook relais gebruikt accessoire circuits zoals claxons, elektrisch bedienbare ramen en aftermarket-apparaten, waar ze een stabiel pad bieden voor stroomtoevoer en tegelijkertijd de bedrading en bedieningselementen beschermen tegen overmatige stroom.

Soorten autorelais

Autorelais zijn er in verschillende typen, elk ontworpen om een specifieke schakelfunctie binnen het elektrische systeem van een voertuig uit te voeren.Een normaal open relais blijft standaard uitgeschakeld en laat alleen stroom stromen als het wordt geactiveerd, waardoor het geschikt is voor componenten zoals koplampen, claxons en brandstofpompen die alleen werken wanneer dat nodig is.Daarentegen is een normaal gesloten relais laat de stroom in de standaardstatus vloeien en onderbreekt deze wanneer deze wordt geactiveerd, wat handig is in circuits die actief moeten blijven totdat een signaal ze uitschakelt.EEN wisselrelais (SPDT) schakelt tussen twee circuits door het ene pad los te koppelen en het andere aan te sluiten, waardoor één enkele ingang verschillende uitgangen of stroombronnen kan besturen.

Andere relaistypen bieden meer gespecialiseerde functies.EEN vertraging relais introduceert een ingestelde vertraging vóór het schakelen, wat helpt bij het regelen van systemen zoals binnenverlichting of koelventilatoren die niet onmiddellijk mogen worden in- of uitgeschakeld.Een knipperrelais schakelt het circuit herhaaldelijk in en uit om het knippereffect te creëren dat wordt gebruikt in richtingaanwijzers en alarmlichten.EEN vergrendelend relais behoudt zijn positie, zelfs nadat de stroom is uitgeschakeld, waardoor een stabiele aan- of uit-status mogelijk is zonder continue invoer.In meer geavanceerde systemen kan a solid-state relais vervangt mechanische contacten door elektronische componenten, die een snellere werking bieden, geen bewegende delen, en een langere levensduur, waardoor het geschikt is voor moderne voertuigbesturingstoepassingen.

Hoe een autorelais te testen

Het testen van een autorelais helpt bevestigen of de relaisspoel en interne contacten correct werken.Een relais kan worden gecontroleerd met behulp van eenvoudig gereedschap zoals een multimeter, een stroombron of een testlampje.Door goed te testen kunnen problemen worden geïdentificeerd voordat andere elektrische componenten onnodig worden vervangen.

Controleer op relaisactivering

De eerste stap is luisteren of voelen of u een klikgeluid hoort wanneer het relais stroom krijgt.De klik geeft aan dat de interne spoel een magnetisch veld creëert en het contact in het relais beweegt.Als er geen geluid hoorbaar is, is de relaisspoel mogelijk beschadigd of ontvangt deze mogelijk niet correct stroom.

Test de relaisspoel met een multimeter

Een multimeter kan de weerstand meten over pennen 85 en 86, de spoelaansluitingen.Een normale waarde vertoont meestal enige weerstand, terwijl een open of extreem hoge waarde op een kapotte spoel kan duiden.Een zeer lage weerstand kan duiden op een interne kortsluiting.

Controleer de stroom op de uitgangsterminal

Nadat het relais is bekrachtigd, moet er spanning verschijnen op de uitgangsklem die is aangesloten op de belastingszijde.Voor een normaal open relais moet pin 30 worden aangesloten op pin 87 wanneer deze wordt geactiveerd.Als het relais klikt maar er geen spanning op de uitgang staat, zijn de interne contacten mogelijk versleten of beschadigd.

Wissel met een bekend werkend relais

In veel voertuigen worden relais van hetzelfde type in meerdere circuits gebruikt.Door het verdachte relais te vervangen door een ander passend relais, kunt u bevestigen of het relais defect is.Als het probleem zich verplaatst naar het relais, is het relais zelf waarschijnlijk defect.

Symptomen van een slecht relais in een auto

Een defect autorelais kan de stroomtoevoer onderbreken en ervoor zorgen dat elektrische systemen zich onvoorspelbaar gedragen.Omdat relais veel belangrijke voertuigfuncties besturen, kan een relaisstoring invloed hebben op de verlichting, koelsystemen, brandstoftoevoer of de werking van accessoires.Het herkennen van deze symptomen helpt problemen vroegtijdig te identificeren en onnodige schade aan andere elektrische componenten te voorkomen.

Onderbroken elektrische werking

Een beschadigd relais kan ervoor zorgen dat componenten zoals koplampen, koelventilatoren of brandstofpompen niet consistent werken.Het apparaat kan willekeurig worden in- en uitgeschakeld omdat de interne contacten versleten of oververhit zijn of niet in staat zijn een stabiele elektrische verbinding te onderhouden.

Klikgeluid zonder apparaatbediening

Soms maakt het relais nog steeds een klikkend geluid, maar werkt het aangesloten onderdeel niet.Dit betekent meestal dat de relaisspoel werkt terwijl de interne schakelcontacten uitvallen of de stroom niet goed kunnen overbrengen.

Verbrande of gesmolten relaisbehuizing

Overmatige stroom, oververhitting of slecht elektrisch contact kunnen het relaislichaam beschadigen.Brandplekken, gesmolten plastic of een ongebruikelijke geur rond het relais duiden vaak op een interne storing veroorzaakt door hitteopbouw of elektrische spanning.

Volledig falen van een voertuigonderdeel

Een defect relais kan systemen zoals de claxon, de brandstofpomp, de radiateurventilator of het startcircuit volledig stopzetten.Omdat veel voertuigsystemen afhankelijk zijn van relais voor gecontroleerde stroomafgifte, kan een relaisstoring de normale werking van het voertuig verhinderen.

Problemen met het leeglopen van de batterij

Sommige defecte relais blijven in de gesloten positie hangen, zelfs als het voertuig is uitgeschakeld.Hierdoor kan de stroom door het circuit blijven stromen, waardoor de batterij na verloop van tijd langzaam leegraakt en later startproblemen ontstaan.

Conclusie

Autorelais maken het gemakkelijker om componenten met een hoog vermogen te besturen zonder druk uit te oefenen op schakelaars of bedrading.Door te begrijpen hoe een relais werkt, kunt u zien hoe een klein signaal een groter circuit veilig beheert.Als u de pinindeling en bedradingsmethode kent, kunt u relais correct aansluiten en veelvoorkomende fouten voorkomen.U krijgt ook een beter idee van waar relais worden gebruikt in alledaagse voertuigsystemen.Verschillende relaistypen bieden flexibiliteit, afhankelijk van hoe een circuit zich moet gedragen.Met de juiste selectie en configuratie ondersteunen relais een stabiele en betrouwbare werking.Als u deze basisbeginselen leert, krijgt u meer zelfvertrouwen bij het werken met elektrische systemen in de auto.
