Wat is een transformatorkern

Het is je misschien opgevallen hoe transformatoren vrijwel elk elektrisch systeem om je heen stilletjes ondersteunen.In het centrum van allemaal bevindt zich de transformatorkern, die magnetische energie geleidt, zodat de spanning veilig en efficiënt kan veranderen.Als u begrijpt hoe transformatorkernen werken, begrijpt u waarom er verschillende ontwerpen bestaan ​​en waar elk ontwerp het beste past.Van grote energiecentrales tot alledaagse elektronica: kernvorm, structuur en materiaal hebben allemaal invloed op de prestaties.Deze gids leidt u op een duidelijke manier door de basisbeginselen van de transformatorkern, zodat u de manier waarop ze werken kunt verbinden met waar ze daadwerkelijk worden gebruikt.

Catalogus

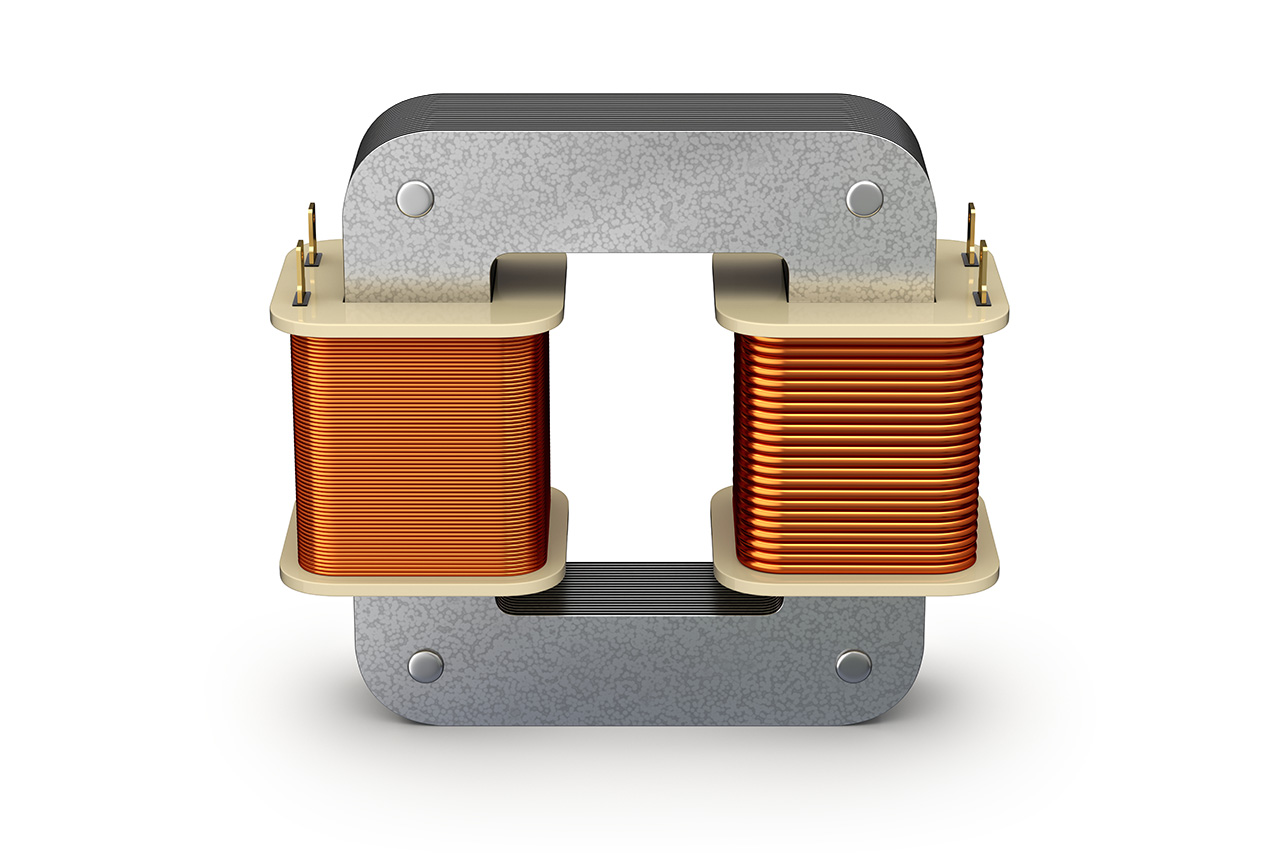

Figuur 1. Transformatorkern

Wat is een transformatorkern

Een transformatorkern is de magnetische structuur in een transformator die energieoverdracht tussen wikkelingen mogelijk maakt.Het is meestal gemaakt van ferromagnetische materialen zoals siliciumstaal, waardoor de magnetische flux gemakkelijk kan stromen.De kern biedt een gedefinieerd magnetisch pad dat de primaire en secundaire wikkelingen met elkaar verbindt.

De belangrijkste functie is het ondersteunen van magnetische koppeling tussen wikkelingen.Wanneer wisselstroom door de primaire wikkeling vloeit, ontstaat er een veranderend magnetisch veld dat de kern naar de secundaire wikkeling leidt, waardoor spanningstransformatie mogelijk is zonder direct elektrisch contact.

De kern vervult ook een structurele rol door de wikkelingen op hun plaats te houden en de juiste uitlijning te behouden.Door deze magnetische en mechanische functies speelt de transformatorkern een centrale rol in een betrouwbare werking van de transformator.

Delen van een transformatorkern

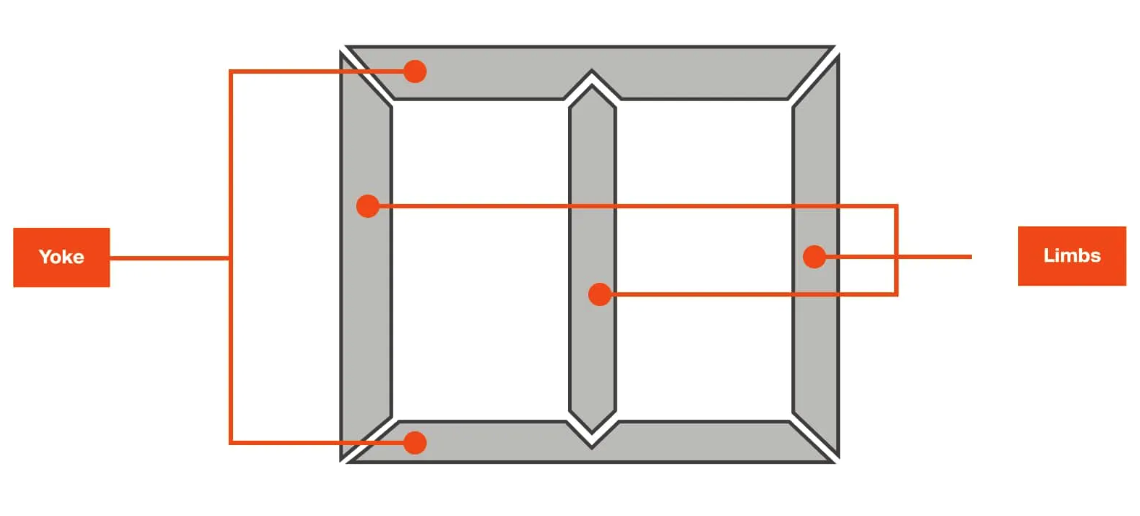

Figuur 2. Delen van een transformatorkern

Een transformatorkern bestaat uit een paar belangrijke onderdelen die de magnetische flux geleiden en de wikkelingen ondersteunen.Samen beïnvloeden deze onderdelen zowel de magnetische prestaties als de algehele efficiëntie van de transformator.

Kern ledematen

Kernleden zijn de verticale delen van de transformatorkern waarrond de wikkelingen zijn geplaatst.Deze secties transporteren het grootste deel van de magnetische flux die tijdens bedrijf wordt geproduceerd.Terwijl de stroom door de wikkelingen vloeit, bieden de ledematen een pad met lage weerstand waardoor het magnetische veld rechtstreeks door de spoelen kan gaan, waardoor een effectieve energieoverdracht tussen de wikkelingen wordt ondersteund.Omdat de wikkelingen op de ledematen zijn gemonteerd, beïnvloeden hun grootte en vorm ook de koeling, de isolatieafstand en de algehele lay-out van de transformator.

Kernjukken

Kernjukken zijn de horizontale delen van de kern die de ledematen verbinden en het magnetische circuit voltooien.Hun belangrijkste rol is het bieden van een continu retourpad voor magnetische flux, waardoor wordt verzekerd dat het veld beperkt blijft binnen de kernstructuur in plaats van zich te verspreiden naar de omringende lucht.Naast het geleiden van de flux, helpen de jukken de kern bij elkaar te houden, wat bijdraagt ​​aan de mechanische sterkte en het handhaven van een goede uitlijning tussen de ledematen tijdens bediening en hantering.

Hoe een transformatorkern werkt

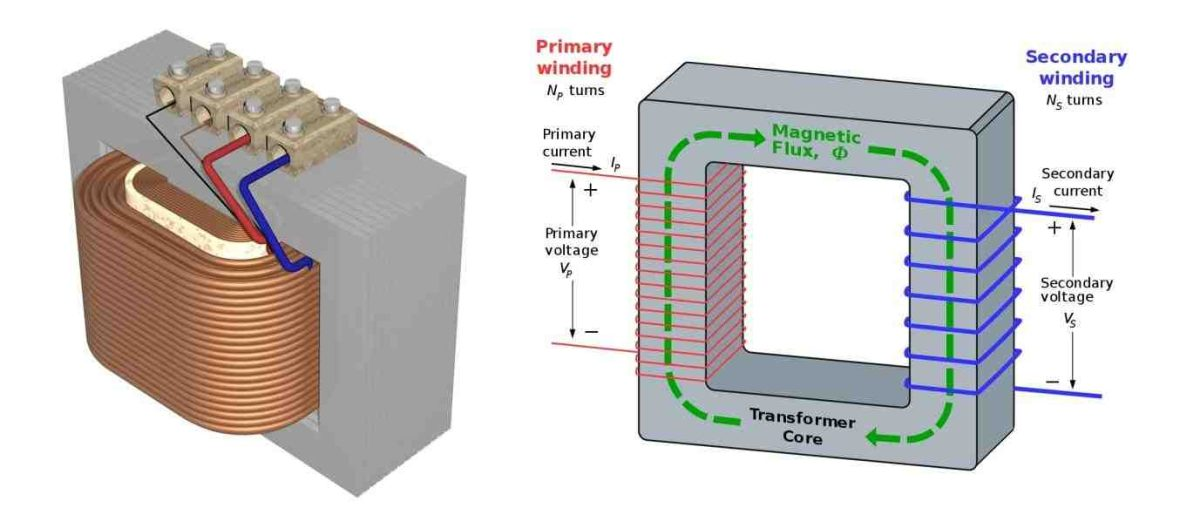

Figuur 3. Magnetische fluxstroom in een transformatorkern

Een transformatorkern functioneert door een gedefinieerd pad te bieden voor magnetische flux geproduceerd door wisselstroom in de primaire wikkeling.Wanneer er een wisselstroom door de primaire wikkeling vloeit, ontstaat er een continu veranderend magnetisch veld.Dit veld wordt geconcentreerd in de kern omdat het kernmateriaal een veel lagere weerstand tegen magnetische flux biedt dan de omringende lucht.

De magnetische flux beweegt zich door de kern en verbindt zowel de primaire als de secundaire wikkelingen.Omdat deze flux in de loop van de tijd verandert, induceert deze een spanning in de secundaire wikkeling.Door dit proces wordt elektrische energie overgedragen van de primaire zijde naar de secundaire zijde zonder direct elektrisch contact.De aanwezigheid van de kern zorgt ervoor dat het grootste deel van het magnetische veld dat door de primaire wikkeling wordt gecreëerd, de secundaire wikkeling bereikt in plaats van zich naar buiten te verspreiden.

Door de magnetische flux langs een gecontroleerd pad te geleiden, helpt de transformatorkern een efficiënte koppeling tussen de wikkelingen te behouden en worden verliezen als gevolg van magnetische strooivelden beperkt.Dit gecontroleerde magnetische gedrag zorgt ervoor dat spanningstransformatie op een stabiele en voorspelbare manier plaatsvindt, wat de basis vormt voor de werking van transformatoren in praktische elektrische systemen.

Veel voorkomende typen transformatorkernen

Moderne transformatoren gebruiken verschillende kernontwerpen, afhankelijk van de toepassing, efficiëntie-eisen en productiebehoeften.Kernvorm en constructie beïnvloeden de magnetische prestaties, verliezen en het algehele gedrag van de transformator.

Kerntype versus shell-type transformatorkernen

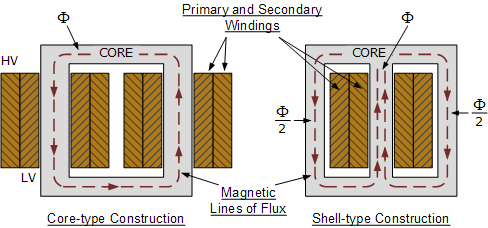

Figuur 4. Transformerkernen van het kerntype en het shell-type

Transformatoren van het kerntype en het schaaltype verschillen voornamelijk in de manier waarop de wikkelingen en de kern zijn gerangschikt, wat een directe invloed heeft op de magnetische fluxstroom, het materiaalgebruik en de algehele verliezen.

In een kerntransformator worden de wikkelingen rond de kernledematen geplaatst en stroomt de magnetische flux door de kernsecties die deze wikkelingen ondersteunen.Deze opstelling creëert een relatief open magnetisch pad en maakt de wikkelingen beter toegankelijk.Vanwege deze lay-out vereisen ontwerpen van het kerntype over het algemeen minder kernmateriaal maar iets meer wikkelmateriaal.Ze worden vaak gebruikt in grote stroom- en distributietransformatoren, waar gemakkelijke isolatie, koeling en onderhoud belangrijk zijn.

Bij een schaalvormige transformator omringt de kern de wikkelingen en omsluit ze binnen de kernstructuur.De magnetische flux is verdeeld in meerdere paden binnen de kern, waardoor deze goed op zijn plaats blijft.Dit vermindert de lekflux en kan leiden tot lagere magnetische verliezen.Ontwerpen van het schaaltype vereisen doorgaans meer kernmateriaal, maar minder wikkelmateriaal.Ze worden vaak gekozen voor distributie- en speciale transformatoren waarbij een compact formaat, verbeterde magnetische controle en minder ruis de voorkeur hebben.

Transformatorkernen met drie, vier en vijf ledematen

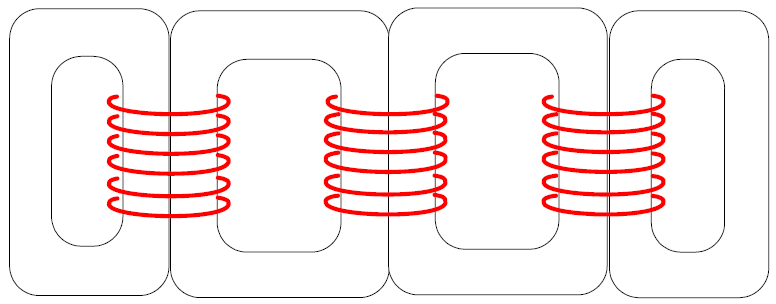

Figuur 5. Transformatorkernen met drie, vier en vijf ledematen

Het aantal ledematen in een transformatorkern heeft rechtstreeks invloed op hoe de magnetische flux tijdens bedrijf door de kern terugkeert.Elke ledemaat biedt een pad voor de flux die door de wikkelingen wordt geproduceerd, en de algehele opstelling van de ledematen bepaalt hoe goed deze flux binnen de kernstructuur wordt vastgehouden.

Een driearmige transformatorkern wordt veel gebruikt in veel driefasige transformatoren omdat deze een compact en materiaalefficiënt ontwerp biedt.In deze configuratie wordt elke fasewikkeling op één tak geplaatst en deelt de magnetische flux van de drie fasen gemeenschappelijke retourpaden door de kern.Deze opstelling presteert goed onder gebalanceerde bedrijfsomstandigheden en wordt gewoonlijk geselecteerd voor standaardtoepassingen waarbij eenvoud en minder kernmateriaal de voorkeur hebben.

In sommige bedrijfsomstandigheden zijn de gedeelde retourpaden in een kern met drie ledematen echter niet voldoende om alle componenten van de magnetische flux volledig te bevatten.Transformatorkernen met vier en vijf ledematen pakken dit aan door een of twee buitenste ledematen toe te voegen die fungeren als speciale retourpaden.Deze extra ledematen bieden duidelijkere routes voor de magnetische flux om binnen de kern te circuleren, in plaats van zich naar omliggende structuren te verspreiden.

Door een betere controle over de retourflux te bieden, helpen ontwerpen met vier en vijf ledematen verstrooide magnetische velden te verminderen, extra verliezen te beperken en het geluidsniveau te verlagen.Om deze reden worden ze vaak gebruikt in transformatorconfiguraties waarbij fluxbalans, thermische prestaties of bedrijfsstabiliteit een betere controle van het magnetische gedrag vereisen.

Gelamineerde transformatorkern

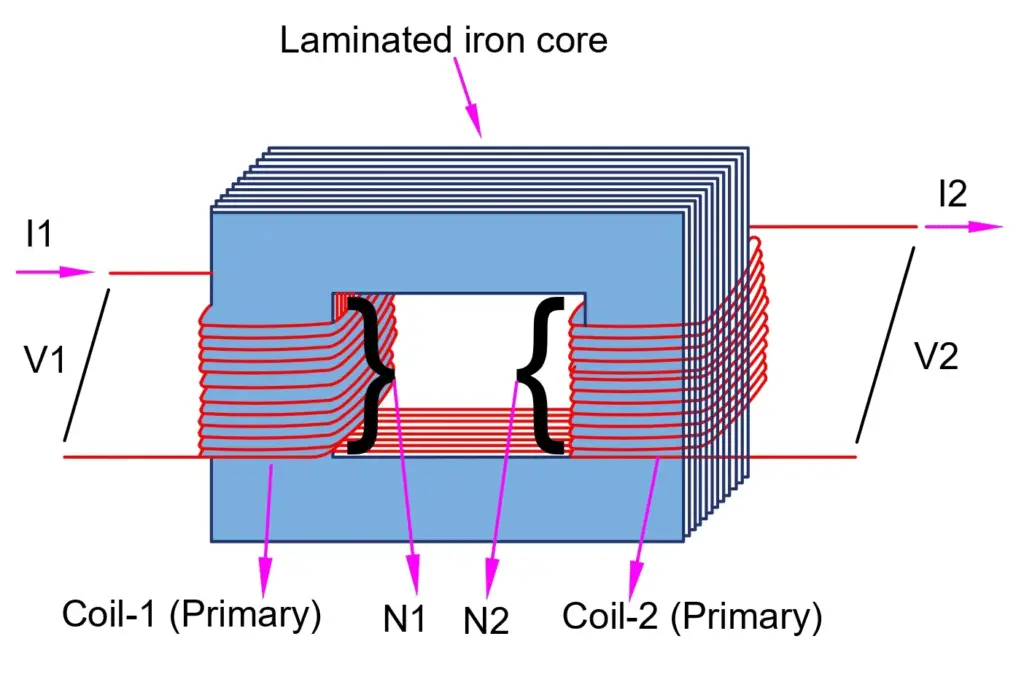

Figuur 6. Gelamineerde transformatorkernstructuur

Een gelamineerde transformatorkern is opgebouwd uit dunne platen elektrisch staal die op elkaar zijn gestapeld om de kernstructuur te vormen.Elke plaat is elektrisch geïsoleerd van de volgende, waardoor ongewenste circulatiestromen in het kernmateriaal worden beperkt.Door deze stromen te verminderen, helpt de gelamineerde structuur de warmteontwikkeling tijdens bedrijf onder controle te houden en verbetert de algehele efficiëntie.

Dit type kernontwerp wordt veel gebruikt in moderne transformatoren omdat het een praktisch evenwicht biedt tussen energie-efficiëntie, mechanische sterkte en productiekosten.Gelamineerde kernen presteren betrouwbaar over een breed scala aan vermogensniveaus, waardoor ze geschikt zijn voor zowel toepassingen met laag vermogen als grotere distributie- of stroomtransformatoren.

Gedistribueerde klooftransformatorkern

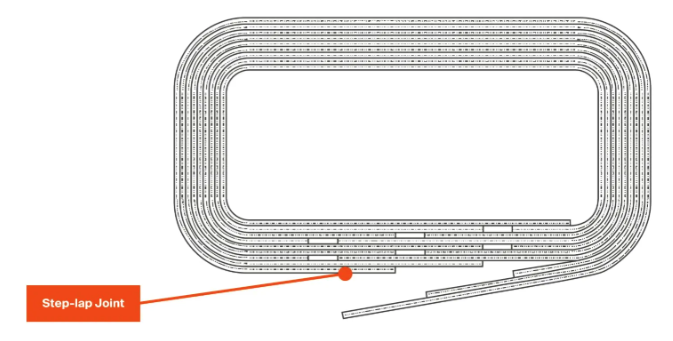

Figuur 7. Distributed Gap Transformer Core

Een transformatorkern met verdeelde opening, vaak een gewikkelde kern genoemd, wordt gevormd door stalen lamellen tot een continue kernstructuur te vormen in plaats van ze als gestapelde secties te assembleren.Deze productiemethode resulteert in kleine openingen verdeeld over de kern, in plaats van geconcentreerd op specifieke verbindingen.

De verdeelde gaten helpen het magnetische gedrag te beheersen door de fluxstroom af te vlakken en de plaatselijke verzadiging te beperken.Dit ontwerp draagt ​​ook bij aan een lager bedrijfsgeluid en stabiele magnetische prestaties onder normale belastingsomstandigheden.Kernen met gedistribueerde openingen worden vaak gebruikt in distributietransformatoren, waarbij consistente werking, betrouwbare prestaties en lagere productiekosten belangrijke ontwerpoverwegingen zijn.

Ringkerntransformatorkern

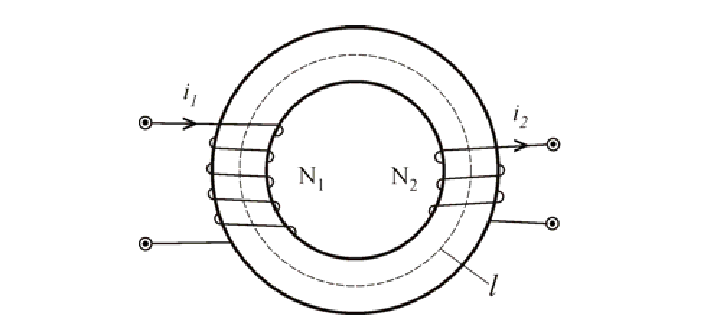

Figuur 8. Ringkerntransformatorkern

Een ringkerntransformatorkern heeft een ringvormige structuur met gelijkmatig omwikkelde wikkelingen.Dit ontwerp zorgt voor een zeer soepel magnetisch pad, waardoor verliezen worden verminderd en magnetische strooivelden worden verminderd.Ringkernen worden vaak gebruikt in compacte voedingen en elektronische apparatuur, vooral wanneer een stille werking en een klein formaat belangrijk zijn.

Toepassingen van transformatorkernen

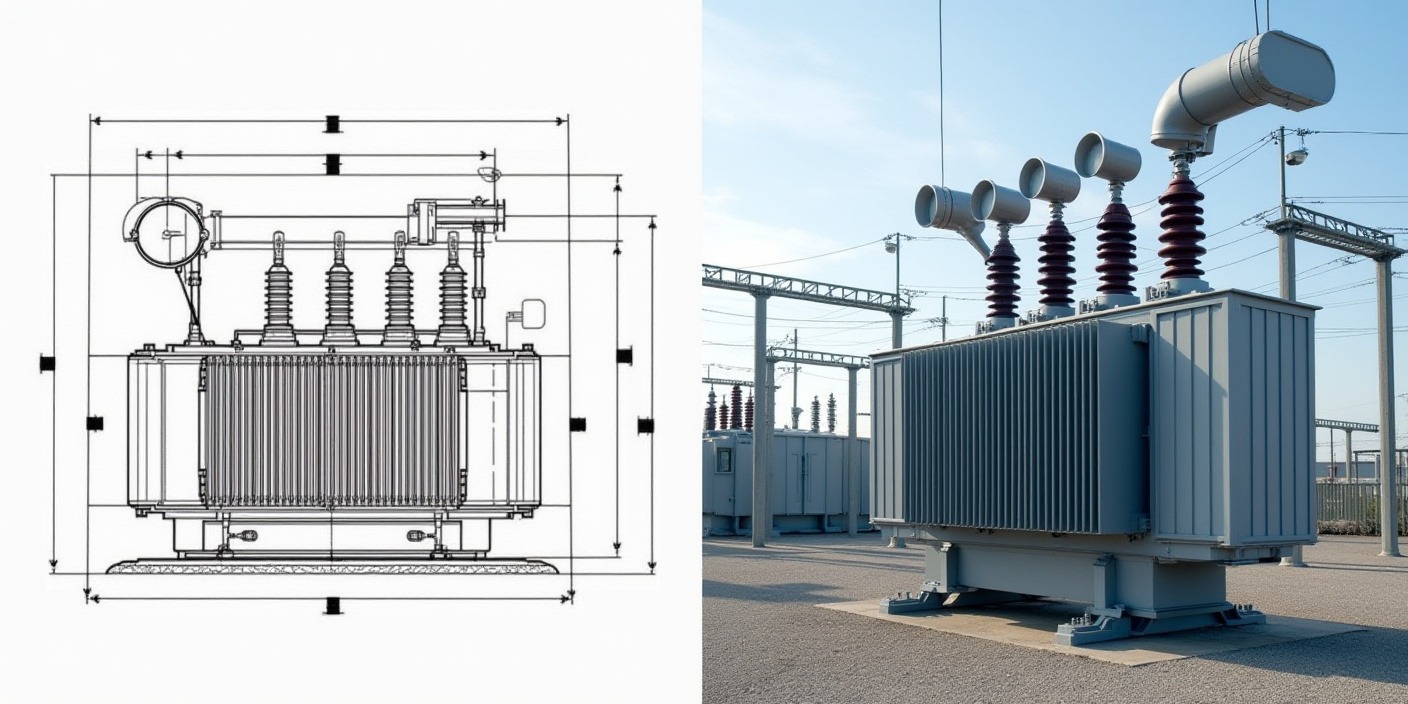

Figuur 9. Toepassingen voor stroomtransformatoren

Transformatorkernen worden gebruikt in een breed scala aan elektrische systemen, waar ze een betrouwbare energieoverdracht en spanningsregeling onder verschillende bedrijfsomstandigheden mogelijk maken.Hun ontwerp en materiaalkeuze variëren afhankelijk van de systeemspanning, efficiëntieverwachtingen, fysieke afmetingen en omgevingseisen.

In stroomdistributienetwerken vormen transformatorkernen een centraal onderdeel van op palen gemonteerde, op een pad gemonteerde en op de grond gemonteerde transformatoren.Deze systemen werken continu en vaak op hoge spanningsniveaus. Daarom worden kernontwerpen gekozen om verliezen te minimaliseren, de hitte onder controle te houden en een lange levensduur te garanderen.In onderstations ondersteunen grotere transformatorkernen de spanningsomzetting tussen transmissie- en distributieniveaus, waarbij mechanische sterkte en stabiele magnetische prestaties bijzonder belangrijk zijn.

Transformatorkernen worden ook veel gebruikt in industriële apparatuur, zoals motoraandrijvingen, lassystemen en stroomconversie-eenheden.In deze omgevingen moeten kernen omgaan met variërende belastingen en veelvuldig schakelen, terwijl ze consistente prestaties behouden.Kernontwerpkeuzes balanceren hier vaak efficiëntie met duurzaamheid en thermische stabiliteit.

In elektronische apparaten en compacte voedingen worden kleinere transformatorkernen gebruikt om lage tot gemiddelde vermogensniveaus te beheren.Deze toepassingen leggen meer nadruk op grootte, geluidsreductie en elektromagnetische controle, wat de keuze van de kernvorm en constructie beïnvloedt.Voor alle toepassingen worden transformatorkernen geselecteerd op basis van de bedrijfsomstandigheden, waardoor betrouwbare prestaties worden gegarandeerd in zowel grootschalige infrastructuur als dagelijkse elektronische systemen.

Conclusie

Transformatorkernen spelen een centrale rol in de manier waarop elektrische energie door energiesystemen beweegt.Je hebt gezien hoe de kernstructuur de magnetische flux geleidt en een veilige spanningstransformatie ondersteunt.Er bestaan ​​verschillende kernontwerpen omdat de bedrijfsomstandigheden, efficiëntiebehoeften en groottelimieten van toepassing tot toepassing variëren.Gelamineerde, gedistribueerde openingen en toroïdale kernen dienen elk specifieke doeleinden.De opstelling van de ledematen heeft ook invloed op hoe de magnetische flux door de kern terugkeert.Wanneer u deze verschillen begrijpt, wordt het gemakkelijker te begrijpen waarom transformatorkernen zijn ontworpen zoals ze zijn en hoe ze een betrouwbare elektrische werking ondersteunen.
