Wat is een flyback-diode?Hoe het werkt en waarom uw circuit er een nodig heeft

In dit artikel leert u wat een terugslagdiode is en waarom u deze nodig heeft in circuits met relais, motoren en elektromagneten.U zult begrijpen hoe tegen-EMK ontstaat wanneer de stroom plotseling stopt en hoe dit uw schakelapparaten kan beschadigen.In het artikel wordt uitgelegd hoe een flybackdiode werkt, waar je deze moet plaatsen en hoe je de juiste kiest.U zult ook algemene diodetypen zien en hoe deze in circuits worden gebruikt.

Catalogus

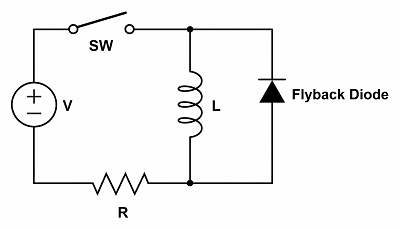

Figuur 1. Flyback-diodecircuit

Wat is een flyback-diode?

Een terugslagdiode is een beveiligingsdiode die in een inductief circuit is aangesloten om hoge spanningspieken te voorkomen wanneer de stroom plotseling wordt uitgeschakeld.Het wordt ook wel een vrijloopdiode, snubberdiode of tegen-EMF-diode genoemd.Deze diode wordt voornamelijk gebruikt bij spoelen zoals relais, elektromagneten en motoren die energie opslaan in een magnetisch veld.Wanneer het schakelapparaat wordt uitgeschakeld, kan de opgeslagen energie een gevaarlijke sperspanning veroorzaken.De flyback-diode beschermt transistors, MOSFET's en andere schakelcomponenten tegen schade veroorzaakt door tegen-EMK in inductieve circuits.

Waarom is een flyback-diode nodig?

Inductieve componenten zoals spoelen en relais slaan energie op in de vorm van een magnetisch veld terwijl er stroom doorheen vloeit.Wanneer de stroomvoorziening plotseling wordt losgekoppeld, stort het magnetische veld zeer snel in.Deze plotselinge stroomverandering genereert een hoge spanningspiek, bekend als tegen-EMF (elektromotorische kracht).De spanningspiek kan veel hoger zijn dan de voedingsspanning en kan gevoelige schakelapparatuur beschadigen.Er is een terugslagdiode nodig om te voorkomen dat deze hoogspanningstransiënt de circuitcomponenten vernietigt of verzwakt.

Hoe werkt een flyback-diode?

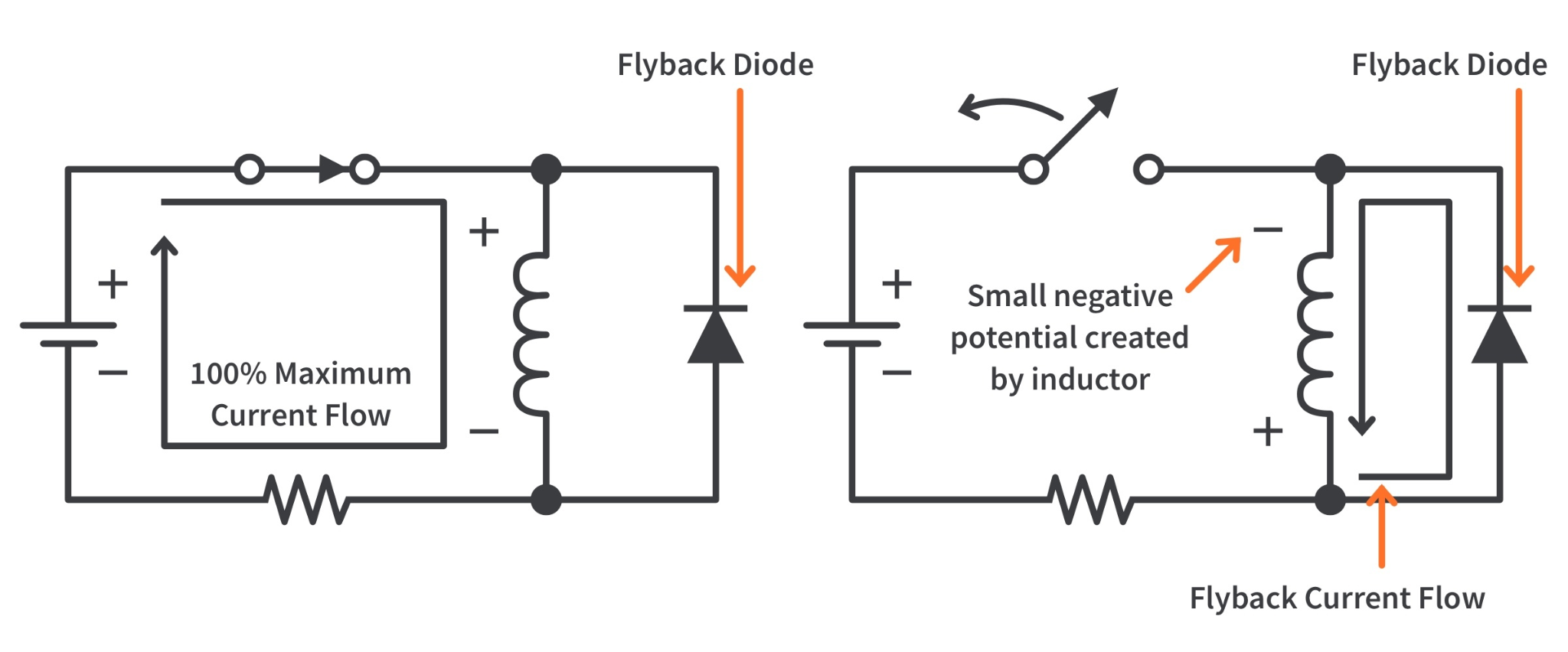

Figuur 2. Werking van de flyback-diode (normale en uitgeschakelde omstandigheden)

Bij normaal bedrijf, wanneer de schakelaar gesloten is en er stroom door de spoel vloeit, is de terugslagdiode in sperrichting voorgespannen en geleidt niet.In deze toestand blijft het inactief en heeft het geen invloed op het circuit.Wanneer de schakelaar opent, kan de stroom door de inductor niet onmiddellijk stoppen omdat inductoren plotselinge stroomveranderingen weerstaan.Het instortende magnetische veld produceert een sperspanning over de spoel.Deze sperspanning zorgt voor een voorwaartse voorspanning van de terugslagdiode, waardoor stroom door de spoel en de diodelus kan circuleren.De recirculatiestroom neemt geleidelijk af naarmate de opgeslagen energie vrijkomt.Tijdens dit proces klemt de diode de spanning op een veilig niveau, waardoor het schakelapparaat wordt beschermd tegen hoge spanningspieken.

Flyback-diodeplaatsing in een circuit

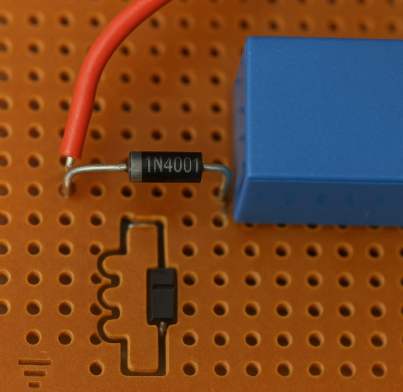

Figuur 3. Flyback-diodeverbinding

Parallel aan de inductieve belasting wordt een terugslagdiode geschakeld, bijvoorbeeld een relaisspoel of motorwikkeling.De diode is met de juiste polariteit geplaatst, wat betekent dat de kathode is aangesloten op de positieve voedingszijde van de spoel en de anode is aangesloten op de negatieve zijde.Deze oriëntatie zorgt ervoor dat de diode tijdens normaal bedrijf in sperrichting blijft.Wanneer de schakelaar wordt uitgeschakeld, keert de polariteit over de spoel om en wordt de diode voorwaarts voorgespannen.Zoals weergegeven in figuur 3, biedt het direct aansluiten van de diode op de spoel onmiddellijke bescherming aan het schakelapparaat.

Hoe kiest u de juiste flyback-diode?

Het selecteren van de juiste terugslagdiode zorgt voor een betrouwbare circuitbescherming en een lange levensduur van de componenten.De diode moet overeenkomen met de elektrische kenmerken van de inductieve belasting en het schakelapparaat.

1. Controleer de sperspanningswaarde

De sperspanning van de diode moet hoger zijn dan de voedingsspanning van het circuit.Dit zorgt ervoor dat de diode veilig de normale bedrijfsspanning kan weerstaan ​​zonder kapot te gaan.Er wordt een veiligheidsmarge aanbevolen om uitval onder tijdelijke omstandigheden te voorkomen.Controleer altijd de maximale voedingsspanning voordat u de diode selecteert.

2. Controleer de voorwaartse stroomwaarde

De diode moet de piekstroom verwerken die door de spoel vloeit als de schakelaar uitschakelt.De voorwaartse stroomwaarde moet gelijk zijn aan of groter zijn dan de bedrijfsstroom van de inductor.Als de classificatie te laag is, kan de diode oververhit raken en defect raken.Kies een diode met voldoende stroomcapaciteit voor betrouwbare prestaties.

3. Houd rekening met de herstelsnelheid

In snel schakelende circuits, zoals PWM-motorbesturing, wordt de herstelsnelheid belangrijk.Een langzame hersteldiode reageert mogelijk niet snel genoeg in hoogfrequente toepassingen.Voor dergelijke circuits verbetert een snelle hersteldiode de prestaties en vermindert de schakelverliezen.Standaarddiodes zijn geschikt voor laagfrequente relaiscircuits.

4. Kies tussen standaard-, snelle- of Schottky-diodes

Standaard gelijkrichtdiodes werken goed voor basisrelais- en solenoïdebescherming.Snelle hersteldiodes hebben de voorkeur in schakelende voedingen en hogesnelheidsregelcircuits.Schottky-diodes bieden een zeer snelle schakeling en een lagere voorwaartse spanningsval, wat de efficiëntie verbetert.De keuze hangt af van de schakelsnelheid en circuitvereisten.

Gemeenschappelijke diodes gebruikt als flyback-diodes

Nadat u begrijpt hoe u een terugslagdiode kiest, helpt het om de algemene diodetypen te kennen die in circuits worden gebruikt.Elk type wordt geselecteerd op basis van schakelsnelheid, efficiëntie en circuitfrequentievereisten.

1N4001–1N4007-serie

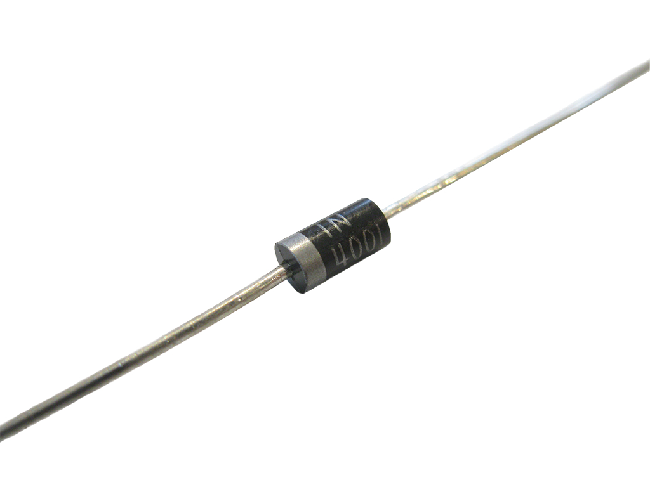

Figuur 4. 1N400x-diode

De 1N4001–1N4007-serie is een groep gelijkrichtdiodes voor algemeen gebruik die gewoonlijk worden gebruikt als flyback-diodes in laagfrequente circuits.Deze diodes zijn ontworpen voor standaard stroomgelijkrichting en basisbescherming voor inductieve belasting.Ze kunnen een gemiddelde stroom aan en worden veel gebruikt in relaisstuurcircuits en kleine DC-motorbesturingssystemen.Het verschil tussen elk model ligt voornamelijk in de maximale sperspanning.Omdat het trage hersteldiodes zijn, zijn ze het meest geschikt voor schakeltoepassingen op lage snelheid.Zoals weergegeven in de figuur is deze diode met axiale geleiding eenvoudig van structuur en algemeen verkrijgbaar in elektronische componenten.

HER108

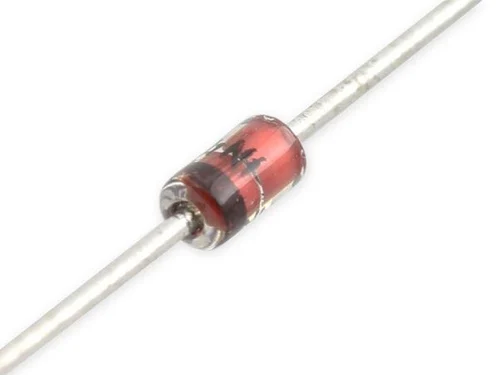

Figuur 5. HER108-diode

De HER108 is een hoogefficiënte snelhersteldiode, ontworpen voor schakeltoepassingen met hogere snelheden.Het wordt vaak gebruikt als flyback-diode in schakelende voedingen en PWM-regelcircuits.Vergeleken met standaard gelijkrichtdiodes heeft het een snellere omgekeerde hersteltijd, waardoor schakelverliezen worden verminderd.Dit maakt het geschikt voor circuits die op hogere frequenties werken.De HER108 ondersteunt ook hogere spanningsverwerkingsmogelijkheden, waardoor hij betrouwbaar is in veeleisende omgevingen.Zoals geïllustreerd in de afbeelding, wordt deze doorgaans geleverd in een axiaal pakket, vergelijkbaar met andere gelijkrichterdiodes.

UF4007

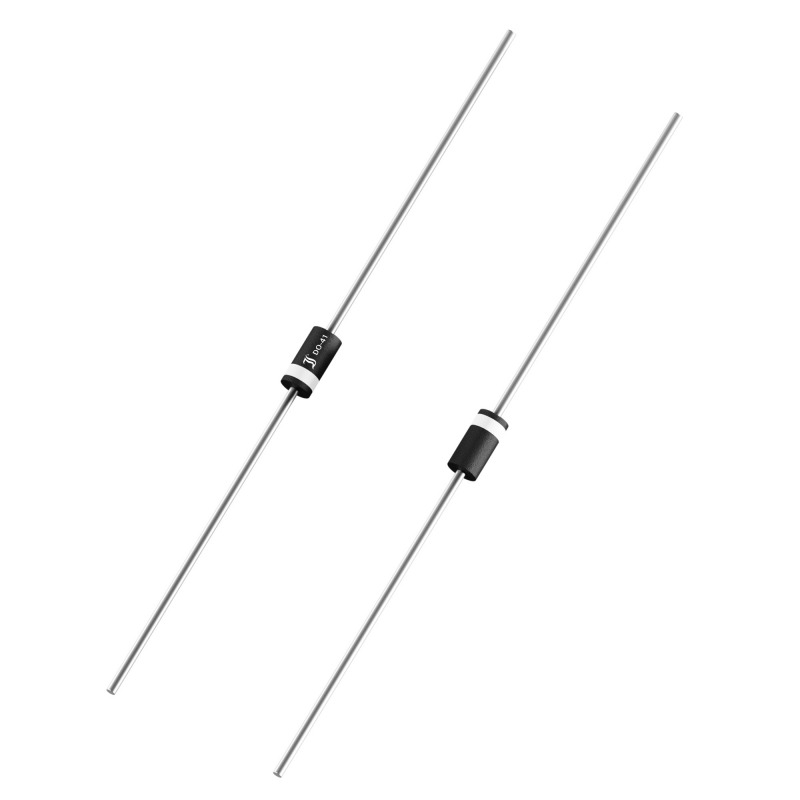

Figuur 6. UF4007-diode

De UF4007 is een ultrasnelle hersteldiode die veel wordt gebruikt voor terugslagbeveiliging in snelle elektronische circuits.Het biedt hetzelfde spanningsbereik als de 1N4007, maar met veel snellere schakelprestaties.Deze functie maakt hem ideaal voor het schakelen van regelaars, omvormers en SMPS-circuits.Vanwege de snelle hersteltijd vermindert het de ruis en verbetert het de algehele systeemefficiëntie.Het wordt vaak geselecteerd wanneer standaarddiodes te langzaam zijn voor de toepassing.Zoals u in de afbeelding kunt zien, lijkt deze op een gewone gelijkrichterdiode, maar is hij geoptimaliseerd voor hoogfrequente werking.

FR107

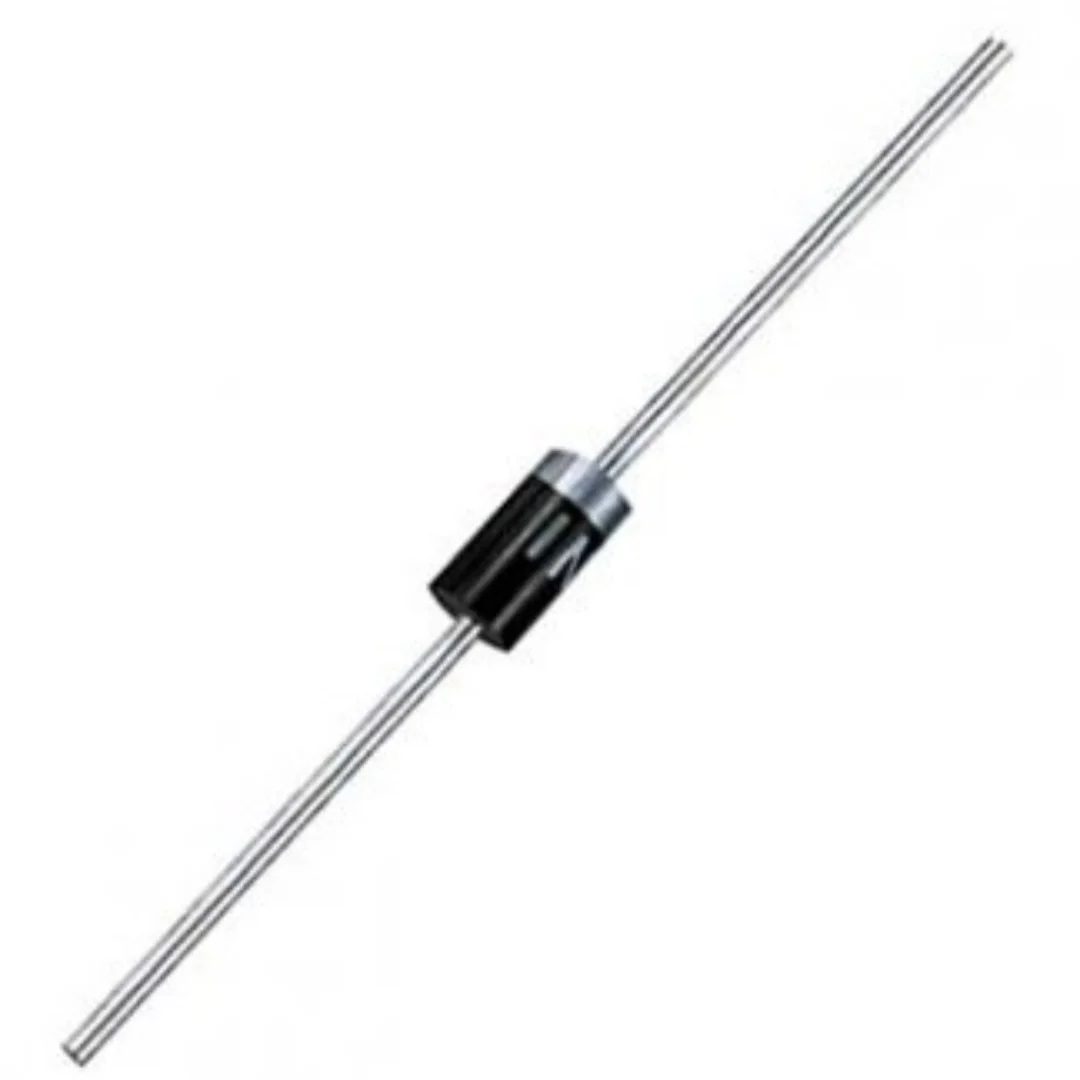

Figuur 7. FR107-diode

De FR107 is een snelherstelgelijkrichterdiode die vaak wordt gebruikt voor flyback- en vrijlooptoepassingen.Het biedt sneller omgekeerd herstel vergeleken met standaard 1N400x-diodes.Dit maakt hem geschikt voor middenfrequente schakelcircuits en motoraandrijfsystemen.De FR107 ondersteunt gematigde stroomverwerking en stabiele prestaties onder schakelomstandigheden.Het wordt vaak gebruikt in voedingscircuits waar een verbeterde reactiesnelheid vereist is.Zoals weergegeven in afbeelding 7, wordt het geleverd in een compact pakket met axiale kabels voor eenvoudige PCB-montage.

1N5819

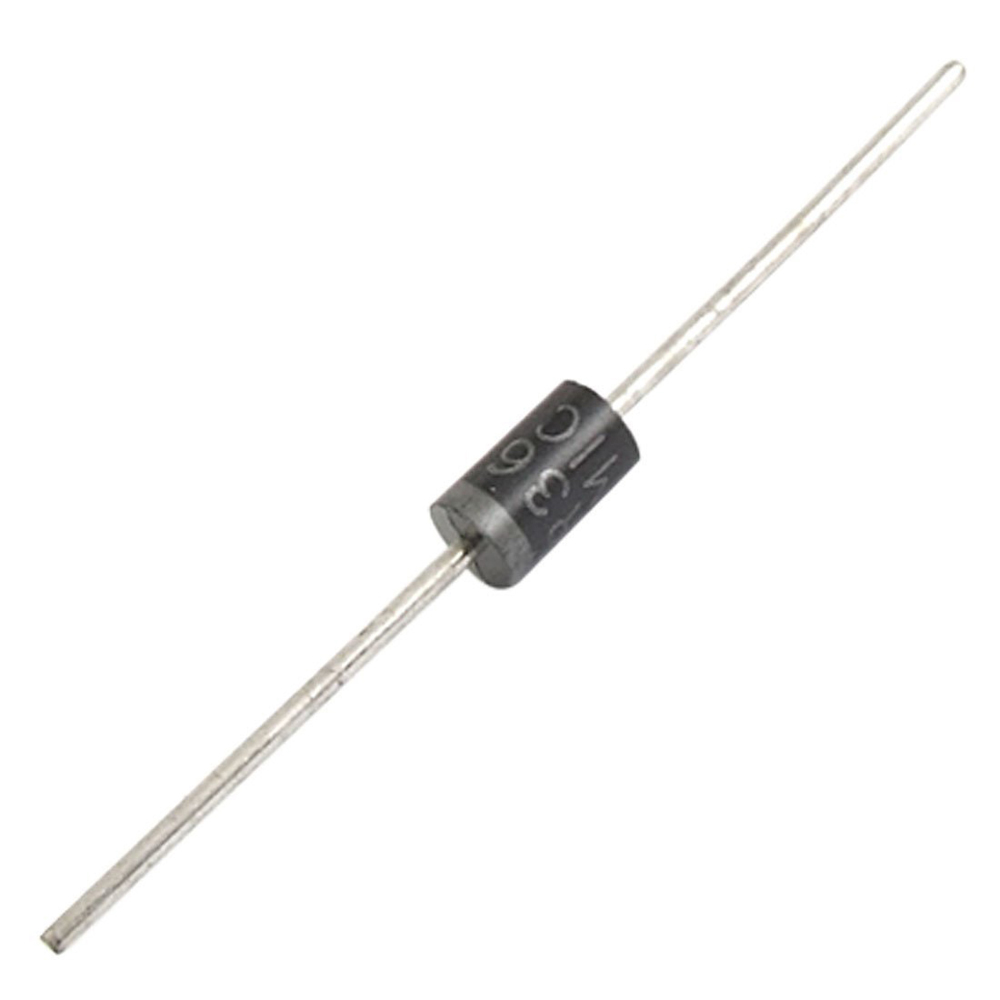

Figuur 8. 1N5819 Schottky-diode

De 1N5819 is een Schottky-diode die gewoonlijk wordt gebruikt als flyback-diode in laagspanningscircuits met hoog rendement.In tegenstelling tot standaard gelijkrichtdiodes heeft deze een zeer lage voorwaartse spanningsval.Dit vermindert het stroomverlies en verbetert de efficiëntie van systemen die op batterijen werken.Het biedt ook zeer snelle schakelprestaties, waardoor het geschikt is voor hoogfrequente DC-DC-converters.Vanwege de lage spanningsval wordt het veel gebruikt in laagspanningsmotordrivers en ingebedde elektronica.Zoals weergegeven in de figuur heeft de diode een typische axiale vormfactor, maar maakt intern gebruik van Schottky-barrièretechnologie.

Flyback-diode versus vrijloopdiode versus snubber

De termen flyback-diode en vrijloopdiode worden vaak door elkaar gebruikt, maar ze verwijzen naar enigszins verschillende gebruikscontexten.Een snubbercircuit is echter een bredere beveiligingsmethode waarbij gebruik kan worden gemaakt van weerstanden en condensatoren in plaats van een diode.

Parameter	Flyback-diode	Vrijloopdiode	RC-snubbercircuit
Basisdefinitie	Beveiligingsdiode voor inductieve belastingen	Diode die stroomrecirculatie mogelijk maakt	Weerstand-condensator spanningsonderdrukkingsnetwerk
Hoofddoel	Onderdruk tegen-EMK	Behoud het huidige pad	Verminder spanningspieken en rinkelen
Typische componenten	Enkele diode	Enkele diode	Weerstand + condensator
Gebruikt met	Relais, motoren, spoelen	Inductoren in omvormers	Schakelen tussen apparaten
Plaatsing	Over inductieve belasting	Over de inductor	Over schakelaar of belasting
Spanningscontrole	Klemt de spanning op een veilig niveau	Houdt de stroom in stand	Absorbeert voorbijgaande energie
Circuitcomplexiteit	Heel eenvoudig	Heel eenvoudig	Complexer
EMI-reductie	Matig	Matig	Hoog
Impact van schakelsnelheid	Vertraagt het huidige verval	Vertraagt het huidige verval	Maakt gecontroleerd verval mogelijk
Vermogensdissipatie	Laag	Laag	Hoger vanwege weerstand
Frequentie geschiktheid	Laag tot gemiddeld	Gemiddeld tot hoog	Hoogfrequente circuits
Energiebehandeling	Magnetische energie	Magnetische energie	Elektrische transiënte energie
Algemene gebruiksterm	Beveiliging van relais	Stroomomzetter spoel	Beveiliging tegen snelle schakelingen
Aantal componenten	Eén	Eén	Twee of meer

Voordelen van het gebruik van Flyback-diodes

Flyback-diodes worden veel gebruikt omdat ze een eenvoudige en effectieve circuitbeveiliging bieden.Ze verbeteren de betrouwbaarheid en verminderen het faalrisico in schakelsystemen.

• Beschermt transistors, MOSFET's en schakelapparaten tegen spanningspieken

• Vermindert elektrische ruis en elektromagnetische interferentie (EMI)

• Goedkope en algemeen verkrijgbare component

• Eenvoudig te installeren met eenvoudige parallelle aansluiting

• Verbetert de algehele duurzaamheid en levensduur van het circuit

• Vereist minimale extra ontwerpcomplexiteit

Toepassingen van Flyback-diodes

Flyback-diodes worden vaak gebruikt in circuits die inductieve belastingen bevatten.Hun rol is groot bij het handhaven van een stabiele en veilige werking in veel elektronische systemen.

1. Relaisstuurcircuits

Flyback-diodes worden veel gebruikt in relaisstuurcircuits om transistors te beschermen die de relaisspoel besturen.Wanneer het relais uitschakelt, voorkomt de diode hoogspanningspieken.Dit zorgt voor een betrouwbare werking in automatiserings- en besturingssystemen.

2. DC-motorbesturing

In DC-motoraandrijfcircuits beschermen flyback-diodes schakelapparaten tegen inductieve spanningspieken.Ze worden gebruikt in H-brug-motorbesturing en PWM-snelheidsregelaars.Dit draagt ​​bij aan een stabiele werking van de motor.

3. Solenoïdebesturingssystemen

Solenoïden genereren een sterke inductieve spanning wanneer ze uitgeschakeld zijn.Een terugslagdiode voorkomt schade aan de besturingselektronica.Deze systemen zijn gebruikelijk in de industriële automatisering en klepbediening.

4. Auto-elektronica

Flyback-diodes worden gebruikt in relaismodules en actuatorcircuits voor auto's.Voertuigen bevatten veel inductieve belastingen, zoals brandstofinjectoren en relais.Een goede bescherming verbetert de betrouwbaarheid op lange termijn in zware omstandigheden.

5. Schakelende voedingen

In schakelstroomcircuits worden flyback-diodes gebruikt om de energiestroom in inductieve componenten te beheren.Ze helpen MOSFET's te beschermen en spanningspieken te beheersen.Dit verbetert de systeemstabiliteit in gereguleerde energiesystemen.

6. Ingebouwde en microcontrollersystemen

Microcontrollers besturen relais en motoren vaak via transistors.Flyback-diodes beschermen deze logische laagspanningssystemen tegen inductieve transiënten.Dit voorkomt onverwachte resets of hardwareschade.

Conclusie

Een terugslagdiode beschermt schakelapparaten door een veilig pad te bieden voor inductieve stroom wanneer de stroom is uitgeschakeld.Een juiste plaatsing over de inductieve belasting en de juiste selectie op basis van spanning, stroomcapaciteit en herstelsnelheid zijn belangrijk voor effectieve bescherming.Er worden verschillende diodetypen gekozen, waaronder standaarddiodes, snelhersteldiodes en Schottky-diodes, afhankelijk van de schakelfrequentie en efficiëntiebehoeften.Door spanningspieken, elektrische ruis en componentspanning te verminderen, verbeteren flyback-diodes de betrouwbaarheid en verlengen ze de levensduur van elektronische systemen.
