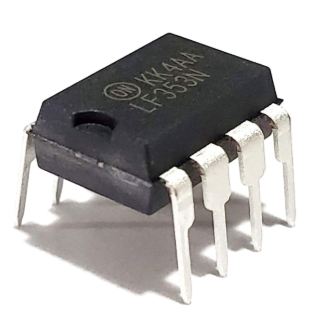

Inzicht in de LF353N: een dual JFET -ingang Operationele versterker

Operationele versterkers zijn actief in precisie -analoog ontwerp en zorgen voor signaaltriditeit en stabiliteit.De LM353N en LF393N, met hoogspannings JFET-input architecturen, zijn op maat gemaakt voor moderne audiosystemen, precisiecircuits en hogesnelheidstoepassingen.Deze versterkers blinken uit met hoge ingangsimpedantie, lage ruis en robuuste prestaties, waardoor ze ideaal zijn voor professionele audio, sensorinterfaces en snelle analoge-tot-digitale systemen.Ze leveren betrouwbare en veelzijdige prestaties in veeleisende scenario's.Dit bericht onderzoekt de technische kenmerken en toepassingen van de LM353N en LF393N en biedt een uitgebreide gids voor het gebruik ervan in gespecialiseerde contexten.

Catalogus

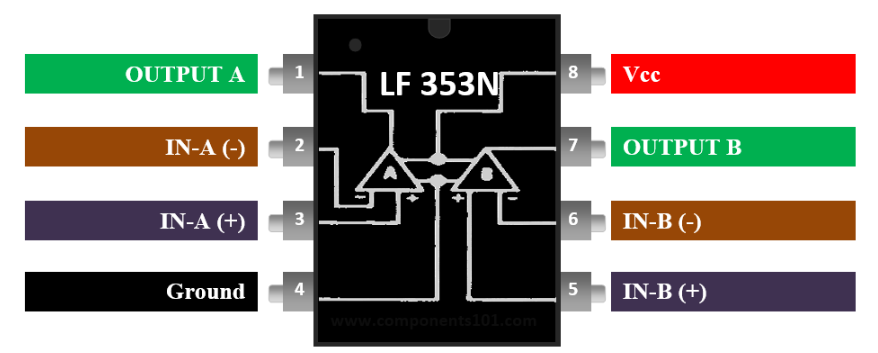

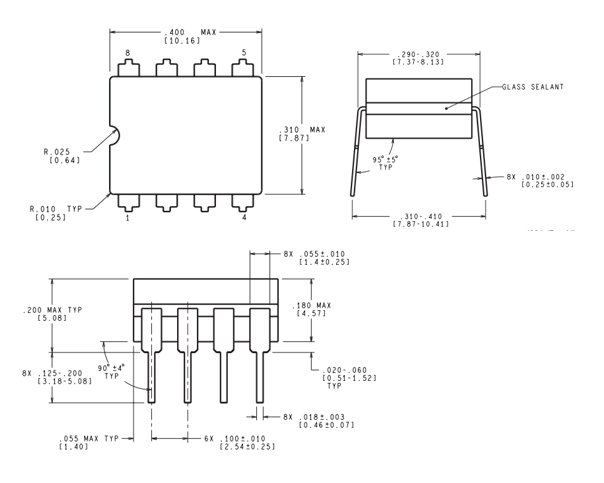

PIN -configuratiegegevens

Pin -nummer	Speldnaam	Beschrijving
1	Uitvoer-A	Uitgang van op-amp 1
2	Input-a (-)	Invoer input van OP-AMP 1
3	Input-a (+)	Niet-omvorming input van op-amp 1
4	Vee, GND	Grond- of negatieve voedingsspanning
5	Input-B (+)	Niet-omvorming input van OP-AMP 2
6	Input-b (-)	Invoer input van OP-AMP 2
7	Output-B	Uitgang van op-amp 2
8	VCC	Positieve voedingsspanning

Functies en specificaties

Functie/specificatie	Details
Type	Dubbele op-amp met JFET-invoer
Voedingsspanning	± 18V
Leveringsstroom (max)	6.5MA
Invoergeluid invoeren	Lage invoerruisspanning en stroom
Bandbreedtewinst	4MHz
Invoerimpedantie	Hoog
Slew -tarief	Hoog
Pakketopties	8-pins Soic en PDIP

Vervangers voor LF393N

• TL074

• LM1558

• MCP6002

Overzicht van LF393N JFET-input op-amp

De LF393N, ontworpen door Texas Instruments, is een dual-input JFET operationele versterker op maat gemaakt voor precisie-analoge toepassingen.De hoge ingangsimpedantie zorgt voor minimale verstoring om bronnen te signaleren, waardoor het ideaal is voor circuits die signaaltriditeit eisen, zoals audiosamplificatie.Met een bandbreedte van 4 MHz en een gehele snelheid van 13 V/μs blinkt de LF393N uit in het omgaan met snelle signaalovergangen, het positioneren als een topkeuze voor snelle analoge ontwerpen en ingewikkelde audiosignaalverwerking.De lage invoerruis en bias van de versterker verbeteren de prestaties verder, het verminderen van vervorming en het waarborgen van betrouwbare werking onder diverse omstandigheden.Bovendien ondersteunt het dual-supply-spanningsbereik van maximaal ± 18V een breed scala aan circuitconfiguraties, hoewel u rekening moet houden met de beperkingen van de uitvoerbereik in setups met één levering.

In audio- en akoestische toepassingen schijnen de mogelijkheden van de LF393N, meestal in microfoonvoorversterkers en pedalen van gitaareffecten, waar de hoge invoerimpedantie en lage ruis de duidelijkheid en reactievermogen zorgen.De versterker behoudt de subtiliteiten van vastgelegde audio en maakt een soepele signaaldynamiek voor natuurlijke geluidsreproductie mogelijk.U kunt ook de stabiliteit ervan waarderen onder verschillende belastingsomstandigheden, waardoor het een betrouwbare keuze is tijdens zowel prototyping als uiteindelijke implementatie.Hoewel alternatieven zoals de MCP6002 een lager stroomverbruik bieden voor digitale gerichte ontwerpen, verstevigen de superieure tonale nauwkeurigheid van de LF393N en hoogfrequente prestaties zijn status als een betrouwbare component voor audiogerichte en high-speed analoge systemen.

Diverse toepassingen

De strategische engineering en sterke specificaties van de LF393N maken het een flexibele en wenselijke component in veel toepassingsdomeinen.Een verkenning van het potentiële gebruik ervan zal waardering en begrip van de integratie ervan in verschillende gespecialiseerde contexten bieden, waardoor het besluitvormingsproces wordt verbeterd.

Low-roise audioversterkers

Audio -inspanningen vereisen vaak versterkers die zorgen voor een precieze reproductie van geluid, en de nadruk leggen op minimale vervorming en duidelijkheid.De LF393N valt op met zijn lage ingangsruisspanning en expansieve bandbreedte, waardoor elektronische interferentie wordt beperkt met behoud van geluidsachtige trouw.

Professionele audio -uitrusting, zoals studiomixconsoles, versterkt bijvoorbeeld subtiel vage signalen van microfoons of elektrische gitaren, zodat u kristallijne opnames bereikt met verrijkte geluiden.In een industrie aangedreven door strenge kwaliteitsambities, biedt dit kenmerk onmiskenbare waarde.

Circuits met hoge invoerimpedantie

Het gebruik van de LF393N in impedantiegevoelige circuits minimaliseert de huidige instroom in de inputterminals, waardoor deze optimaal is voor delicate systemen.Dit wordt vooral gunstig voor sensoren, precisietools en zorgvuldige meetapparaten.

In scenario's met een hoge impedantiespanningsbronnen, zoals medische ECG-elektroden of industriële piëzo-elektrische sensoren, is de LF393N-waarborgen signaalintegriteit.Door laadeffecten te wensten, maakt het nauwkeurige gegevensverwerving mogelijk binnen gevoelige en precieze instrumenten.

Proef- en houd modules

De LF393N blinkt uit in monster en houd modules vast vanwege de snelle settlingtijd en stabiele lage drift -eigenschappen.Deze attributen worden gebruikt voor het vastleggen van nauwkeurige signaalwaarden tijdens snelle gegevensverwerking of binnen dynamische analoog-naar-digitale systemen.

Digitale oscilloscopen gebruiken bijvoorbeeld vaak gebruik van de LF393N binnen het monster en houden segmenten vast, waardoor signaalintegriteit wordt beschadigd terwijl deze door conversiestadia overgaat.Dit zorgt voor een nauwkeurige weergave van snelle, tijdvariabele signalen tijdens activiteiten zoals breekpuntanalyse, golfvorm supervisie en elektronische diagnostiek.

High-speed integrators

In processen met een snelle integratie van circuits moeten versterkers uitgebreide bandbreedtes en Agile Dynamics afhandelen.Superior slawsnelheden en minimale offsetspanning maken de LF393N effectief voor precieze integraties met verhoogde snelheden.
