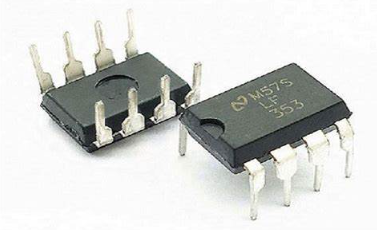

Inzicht in de LF353-N Dual JFET-ingang Op-AMP

In de steeds evoluerende wereld van audio- en precisie-elektronica valt de LF353-N als een dual-package JFET operationele versterker geoptimaliseerd voor krachtige toepassingen.Met zijn hoogspannings-JFET-ingangen, snelle schakelmogelijkheden en minimaal geluidsprofiel, is het geschikt voor de veeleisende behoeften van moderne audiosystemen.Dit artikel graaft in de onderscheidende kenmerken, prestatiepotentieel en veelzijdige toepassingen van de LF353-N en biedt inzichten in waarom het een voorkeurskeuze blijft.Of u nu de vooruitgang in audiotechnologie onderzoekt of precieze operationele versterkers integreert in innovatieve ontwerpen, de betrouwbaarheid en aanpassingsvermogen van de LF353-N als een hoeksteen voor moderne elektronica.

Catalogus

LF353-N Overzicht

De LF353-N, een dual-package JFET-operationele versterker, heeft zijn plaats in de markt verdiend voor zijn optimalisatie in audiotoepassingen.Ontworpen met een hoogspannings-JFET-invoerfase, blinkt het uit in het beheren van lage ruis en stroom efficiënt, een ernstige vereiste voor audiosystemen.Deze architectuur verbetert niet alleen snelle schakelmogelijkheden, maar ondersteunt ook hogesnelheidsprestaties en blijft alleen kostenbewust.De LF353-N is ontworpen voor dual-supply-bewerkingen en maakt gebruik van bi-Fet II-technologie en precieze interne trimmen om de input offsetspanning te minimaliseren, perfect in overeenstemming met de eisen van snelle en efficiënte audioverwerking.

Met een indrukwekkend versterkingsbandbreedteproduct en een snelle slawsnelheid, is de LF353-N gebouwd om superieure audio-uitgangskwaliteit te leveren met behoud van een laag stroomverbruik.De hoogspannings-JFET-ingangen minimaliseren de invoervooroordeel en offsetstromen, waardoor precisie en duidelijkheid in audioprestaties worden gewaarborgd.Bovendien is de compatibiliteit ervan met de LM1558 De module zorgt voor naadloze integratie in bestaande ontwerpen en biedt u een praktische oplossing om circuitfunctionaliteit te verbeteren zonder belangrijke wijzigingen.Deze attributen onderstrepen zijn aanpassingsvermogen en waarde in een breed scala van audio -engineering -applicaties.

De LF353-N blinkt ook uit in veeleisende rollen zoals high-speed integrators en digitaal-naar-analoog converters, waar stabiliteit en betrouwbaarheid dominant zijn.De lage offsetspanning en hoge impedantie maken het een opvallende keuze voor precisie -audioomgevingen, die consequent lage ruisniveaus en minimale offsetspanningsafwijking leveren.Bekend om zijn vermogen om duidelijk, onvervormd geluid te behouden, zorgt het voor het behoud van audiotidelity, een belangrijk aspect van professionele toepassingen.Als een veelzijdige en kosteneffectieve versterker vertegenwoordigt de LF353-N een hoeksteen in moderne audio-engineering, het combineren van snelheid, efficiëntie en precisie om te voldoen aan de complexe eisen van geavanceerde audiosystemen.

Functies

Functie	Specificatie
Intern getrimde offsetspanning	10 mV
Lage invoer bias stroom	50 PA
Lage invoerruisspanning	25 NV/√Hz
Lage invoerruisstroom	0.01 PA/√Hz
Brede winst bandbreedte	4 MHz
Hoge gehele snelheid	13 V/μs
Lage leveringsstroom	3.6 MA
Hoge invoerimpedantie	10¹² ω
Lage totale harmonische vervorming	≤ 0,02%
Lage 1/F ruishoek	50 Hz
Snelle bezinktijd tot 0,01%	2 μs

LF353-N's Toepassingen

De LF353-N-operationele versterker vindt zijn plaats in een veelheid van geavanceerde toepassingen en onderscheidt zich in de wereld van lage-ruis audio-omgevingen.Hier wordt het handhaven van minimale interferentie gebruikt voor ongerepte geluidsreproductie.Met zijn indrukwekkende hoge invoerimpedantie zorgt het apparaat ervoor dat de integriteit van audiosignalen, waardoor hoogwaardige audioapparatuur wordt verrijkt.U kunt voortdurend streven naar perfecte signaal-ruisverhoudingen, waarbij u vaak de LF353-N onvervangbaar vindt vanwege de superieure prestatiekenmerken.

Elektronische ontwerpen

In elektronische ontwerpen waar stabiliteit en precisie gewenst zijn, vervult de LF353-N een vereiste rol, vooral in monster- en houdcircuits.Deze circuits vereisen een uitzonderlijke nauwkeurigheid om signaaltricht tijdens de verwerking te behouden.U kunt de stabiele uitgang van de LF353-N gebruiken om signaalafwijkingsuitdagingen aan te pakken die vaak worden aangetroffen met minder veerkrachtige alternatieven.Een dergelijke precisie is zeer gewild in toepassingen met digitale-naar-analoge converters, omdat zelfs lichte onnauwkeurigheden de systeemuitgangen aanzienlijk kunnen beïnvloeden.

Snelle integratie

Binnen complexe elektronische systemen demonstreert de rol van de LF353-N in high-speed integrators het aanpassingsvermogen.In snelle instellingen, zoals de daadwerkelijke gegevensverwerking, verbeteren de integratiemogelijkheden van de LF353-N-N-N-NWanneer snelle berekening gerechtvaardigd is, zorgt deze versterker voor soepele bewerkingen door middel van betrouwbare signaalverwerkingssnelheden.Dit vermogen wordt nuttig op gebieden zoals ruimtevaart en geavanceerde telecommunicatie, waarbij zelfs de kortste tijd van tijd betekenis heeft.

Maximale beoordelingen van LF353-N

Parameter	Waarde
Voedingsspanning	± 18V
Power Dissipation	Zie opmerking (3)
Bedrijfstemperatuurbereik	0 ° C tot +70 ° C
TJ (Max)	150 ° C
Differentiële ingangsspanning	± 30V
Ingangsspanningsbereik (4)	± 15V
Uitgang kortsluiting	Continu
Opslagtemperatuurbereik	−65 ° C tot +150 ° C

Aantekeningen:

(3): Raadpleeg het gegevensblad voor dissipatiedetails voor stroomuitgaven onder specifieke voorwaarden.

(4): zorg ervoor dat de ingangsspanning binnen het ± 15V -bereik blijft tot vermijd schade.
