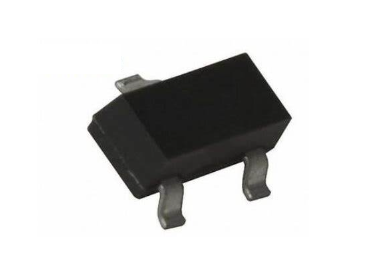

Inzicht in het 2N7002 N-kanaal logisch niveau mosfet

In dit artikel graven we in de wereld van de 2N7002, een zeer veelzijdig N-kanaal logisch niveau MOSFET.Erkend voor zijn efficiëntie en aanpassingsvermogen, is deze halfgeleidercomponent ernstig in verschillende elektronische circuits, meestal bij het verbeteren van energie -efficiëntie en het optimaliseren van de prestaties.Van de snelle schakelmogelijkheden tot zijn compatibiliteit met laagspanningstoepassingen, de 2N7002 is een favoriet voor het ontwerpen van compacte en betrouwbare systemen.Of het nu gaat om digitale schakelaars, het besturen van projecten op basis van microcontroller of het inschakelen van oplossingen voor duurzame energie, de attributen van de 2N7002 maken het een belangrijke keuze voor moderne elektronica.Ga met ons mee terwijl we de technische specificaties, toepassingen en praktische overwegingen onderzoeken en inzichten bieden in hoe deze MOSFET de ontwikkeling van efficiënte, krachtige apparaten ondersteunt.

Catalogus

2N7002 MOSFET -overzicht

De 2N7002, een N-kanaal logisch niveau MOSFET, heeft een speciale plaats in de wereld van discrete halfgeleiderapparaten.Deze component, voor velen, wordt voornamelijk gebruikt als een schakelaar of versterker.Het is vervaardigd van halfgeleidermaterialen en is gebouwd met drie terminals.Opmerkelijke aspecten van de 2N7002 omvatten de opmerkelijk lage weerstand op de staat en een poort-source drempelspanning van ongeveer 2,1V.Deze kwaliteiten maken het voornamelijk passend voor circuits die werken op 3,3 V, waardoor de energie -efficiëntie wordt verbeterd en de schakelprestaties optimaliseert.

In tegenstelling tot zijn sterke punten presenteert zijn compacte SMD-verpakking (SOT-23) bepaalde beperkingen.Het heeft een matig lage afvoerstroom, die betrouwbaar tot 200 mA continu levert en maximale stroompieken van maximaal 1A herbergt.Om mogelijke schade te voorkomen, is het cruciaal om zich aan deze operationele beperkingen in praktische toepassingen te houden.De 2N7002, meestal afkomstig van fabrikanten zoals op halfgeleider, werkt betrouwbaar over een temperatuurbereik van -55 ° C tot 150 ° C en heeft een vermogensdissipatiekap van 200 MW.U kunt vaak de noodzaak benadrukken om zich aan deze specificaties te houden om de integriteit van circuits te behouden en de betrouwbaarheid van de prestaties te verlengen.

2N7002 -functies

Functie	Beschrijving
Type	N-kanaal mosfet
Op de staat weerstand	< 5Ω
Continue afvoerstroom (ID)	200 mA
Afvoerspanning (VDS)	60V
Gate -drempelspanning (Vgs-th) (min)	1V
Gate -drempelspanning (Vgs-th) (max)	3V
Zet de tijd in	15ns
Schakel de tijd uit	8ns
Pakkettypen	TO-92, SOT23-3L

Gebruik van de 2N7002 MOSFET

De 2N7002 MOSFET wordt begunstigd in verschillende elektronische circuits, bekend om zijn bedreven behandeling van laagstroom- en spanningsschakelaars.De architectuur is vooral nuttig in DC-DC-converters en emobility-systemen, wat een efficiënt energieverbruik bevordert.Om zijn capaciteiten te benutten, moet zijn deel in hedendaagse energiebeheersystemen worden erkend, met een focus op zijn vermogen om weerstand op de staat te minimaliseren die stroomafval beperkt.

Toepassingen in DC-DC-converters

In DC-DC-converters blinkt de 2N7002 uit door de efficiëntie van energieoverdracht in elektronische circuits te stimuleren.U kunt zich concentreren op het verminderen van vermogensdissipatie, vergemakkelijkt door de lage op-state weerstand van de MOSFET, waardoor gadgets langer kunnen werken op beperkte energiereserves.Het wordt op grote schaal gevonden in draagbare elektronica waarbij elke geconserveerde stroomeenheid de batterij uithoudingsvermogen verbetert.

Rol in emobility -oplossingen

Naarmate de drang naar milieuvriendelijk transport intensiveert, wordt de betrouwbare en efficiënte aard van de 2N7002 gebruikt voor emobility-technologieën, zoals elektrische fietsen en scooters.Zijn rol in energiebeheer zorgt voor optimaal functioneren en stimuleert de effectiviteit van deze voertuigen, die de prestaties en tevredenheid beïnvloeden.U kunt voortdurend methoden verfijnen om dergelijke componenten te integreren, met ambities om de systeemstabiliteit te vergroten, terwijl u zich bewust bent van ecologische effecten.

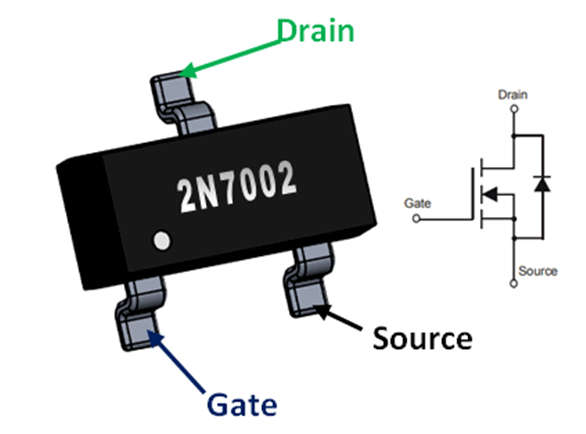

PIN -configuratie

De 2N7002 -transistor heeft drie fundamentele terminals: bron, poort en afvoer.Elk heeft zijn duidelijke functie en rol bij het ervoor zorgen dat de transistor efficiënt werkt.

Alternatieven en vervangers

2N7002 Alternatieven

• NTR4003

• FDC666

• FDC558

Andere soorten N-kanalen mosfets

• BS170NL

• IRF3205

• 2N7000

• Irf1010e

• RF540N
