Reactief vermogen begrijpen: hoe het werkt en waarom het ertoe doet

Reactief vermogen is een belangrijk onderdeel van elektrische AC-systemen omdat het de elektrische en magnetische velden ondersteunt die veel apparaten nodig hebben om te werken.In dit artikel wordt uitgelegd wat reactief vermogen is, hoe het werkt in AC-circuits en hoe het wordt berekend met behulp van spanning, stroom en arbeidsfactor.Het onderzoekt ook hoe reactief vermogen zich gedraagt ​​bij resistieve, inductieve, capacitieve en niet-lineaire belastingen.Daarnaast behandelt het de voordelen van goed reactief energiebeheer, de praktische toepassingen ervan en de rol ervan in moderne energiesystemen.

Catalogus

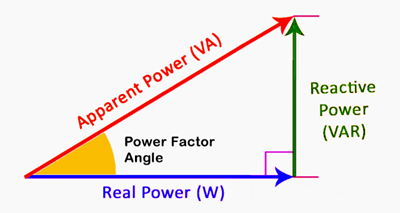

Figuur 1. Reactieve krachtdriehoek

Wat is reactief vermogen?

Reactief vermogen is het deel van de elektrische energie in een wisselstroomsysteem dat geen nuttig werk verricht, maar wel nodig is om elektrische en magnetische velden in stand te houden.Het bestaat omdat spanning en stroom niet perfect in de tijd zijn uitgelijnd, waardoor er een faseverschil tussen beide ontstaat.Deze faseverschuiving zorgt ervoor dat energie heen en weer beweegt tussen de bron en reactieve componenten in plaats van volledig te worden verbruikt.Reactief vermogen is belangrijk voor het bedienen van apparatuur zoals motoren, transformatoren en inductieve apparaten in energiesystemen.Het speelt een sleutelrol bij het handhaven van de spanningsniveaus en het garanderen van een stabiele werking van het systeem.Zonder reactief vermogen zouden veel elektrische AC-systemen niet goed of efficiënt functioneren.

Hoe reactief vermogen werkt in AC-circuits?

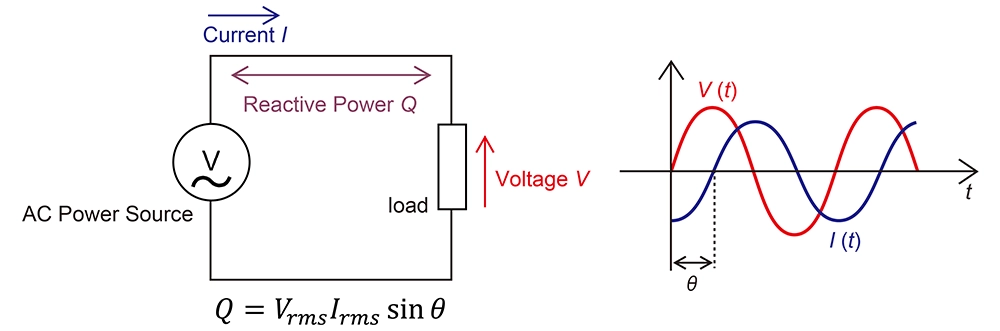

Figuur 2. Reactief vermogen in AC-golfvormen en circuit

Reactief vermogen in wisselstroomcircuits ontstaat wanneer spanning en stroom niet tegelijkertijd hun piek bereiken.Dit faseverschil creëert een situatie waarin energie tijdelijk wordt opgeslagen en vervolgens wordt teruggevoerd naar de stroombron in plaats van continu te worden gebruikt.Terwijl de wisselstroom van richting verandert, beweegt er energie in en uit de elektrische of magnetische velden binnen het circuit.Deze voortdurende uitwisseling resulteert in een cyclische stroom van energie in plaats van een eenrichtingsoverdracht.

De verschuivende relatie tussen spanning en stroom kan worden waargenomen aan de hand van hun golfvormen, waarbij de ene golfvorm voorloopt op of achterloopt op de andere.Dit timingverschil zorgt voor reactief vermogen in het systeem.Hoewel deze energie geen nuttig werk verricht, is ze nog steeds nodig om de werking van veel elektrische apparaten te ondersteunen.De aanwezigheid van deze faseverschuiving heeft rechtstreeks invloed op de manier waarop de stroom binnen het circuit stroomt.

Berekening van reactief vermogen

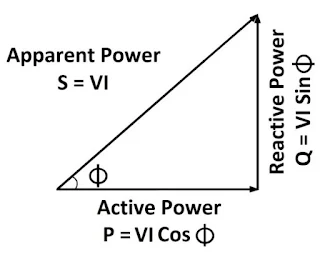

Figuur 3. Machtsdriehoek en vergelijkingen

Identificeer eerst de gegeven waarden.Begin met het opsommen van wat je al weet:

• Spanning (V) = 230 V

• Stroom (I) = 10 A

• Vermogensfactor (cos φ) = 0,8 (traag)

Deze waarden definiëren de bedrijfstoestand van het circuit.

Bereken vervolgens het schijnbare vermogen (S).Schijnbaar vermogen vertegenwoordigt het totale vermogen dat door de bron wordt geleverd.

• S = V × I = 230 × 10 = 2300 VA

Dit is het volledige energieverbruik voordat nuttige en niet-bruikbare componenten worden gescheiden.

Bereken vervolgens het actieve vermogen (P).Actief vermogen is het deel dat daadwerkelijk nuttig werk verricht.

• P = V × I × cos φ = 230 × 10 × 0,8 = 1840 W

Dit vertelt u hoeveel stroom effectief door de belasting wordt gebruikt.

Bereken ten slotte het reactieve vermogen (Q).Reactief vermogen komt van het faseverschil en kan worden gevonden met behulp van sin φ.

• zonde φ = √(1 − 0,8²) = 0,6

• Q = V × I × sin φ = 230 × 10 × 0,6 = 1380 VAR

Dit vertegenwoordigt het vermogen dat circuleert tussen de bron en de belasting.De uiteindelijke resultaten laten zien dat het schijnbare vermogen (S) 2300 VA is, het actieve vermogen (P) 1840 W en het reactieve vermogen (Q) 1380 VAR.Deze waarden illustreren hoe het totale geleverde vermogen is verdeeld in nuttig vermogen dat werk verricht en reactief vermogen dat het systeem ondersteunt.Deze duidelijke analyse maakt het gemakkelijker om de stroomstroom in elektrische AC-systemen te begrijpen, analyseren en beheren.

Hoe reactief vermogen interageert met verschillende belastingstypen?

Resistieve (ohmse) belastingen

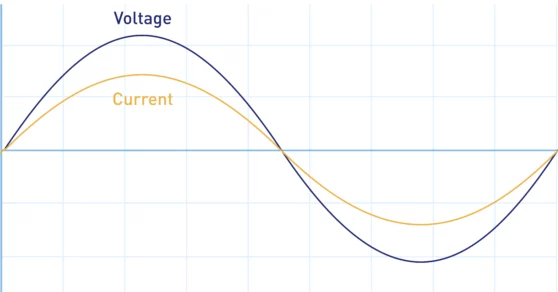

Figuur 4. Spanning en stroom in fase

Ohmse belastingen zijn elektrische componenten die energie direct verbruiken zonder deze op te slaan in elektrische of magnetische velden.Bij deze belastingen stijgen en dalen de spanning en de stroom tegelijkertijd, wat betekent dat er geen faseverschil tussen beide bestaat.Doordat beide golfvormen perfect op elkaar zijn afgestemd, wordt al het geleverde vermogen omgezet in nuttige arbeid zoals warmte of licht.Deze uitlijning is te zien in de overlappende golfvormen waarbij pieken en nuldoorgangen exact overeenkomen.Hierdoor stroomt er tijdens de cyclus geen energie terug naar de bron.Deze toestand betekent dat het reactieve vermogen in wezen nul is in puur resistieve circuits.Veel voorkomende voorbeelden zijn verwarmingstoestellen en gloeilampen waarbij de energie volledig wordt benut.

Inductieve belastingen

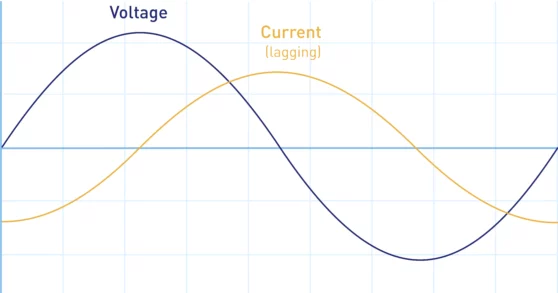

Figuur 5. Huidige achterblijvende spanning

Inductieve belastingen zijn apparaten die energie opslaan in magnetische velden wanneer er stroom doorheen vloeit.Bij deze belastingen blijft de stroomgolfvorm achter bij de spanningsgolfvorm vanwege de aard van magnetische energieopslag.Deze vertraging creëert een faseverschil waarbij energie tijdelijk wordt vastgehouden en vervolgens wordt teruggevoerd naar de bron.De scheiding tussen de pieken van spanning en stroom illustreert dit achterblijvende gedrag.Vanwege deze faseverschuiving wordt reactief vermogen geproduceerd en stroomt dit binnen het systeem.Dit type blindvermogen wordt als positief beschouwd en komt veel voor in apparatuur zoals motoren en transformatoren.Inductieve belastingen worden veel gebruikt in industriële en stroomdistributiesystemen.

Capacitieve belastingen

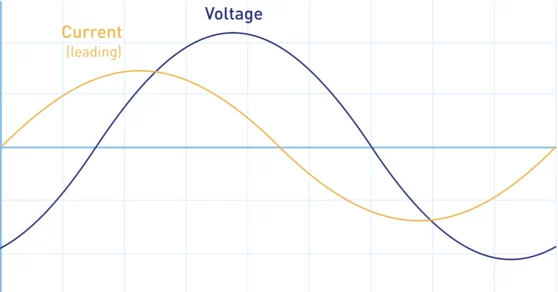

Figuur 6. Huidige voorspanning

Capacitieve belastingen zijn elektrische componenten die energie opslaan in elektrische velden tussen geleidende platen.Bij deze belastingen loopt de stroomgolfvorm voor op de spanningsgolfvorm, wat betekent dat deze zijn piek bereikt voordat de spanning dat doet.Deze leidende relatie creëert een faseverschil dat tegengesteld is aan dat van inductieve belastingen.Het golfvormpatroon laat zien dat de stroom tijdens elke cyclus voorloopt op de spanning.Terwijl energie wordt opgeslagen en vrijgegeven in het elektrische veld, stroomt er reactief vermogen in het systeem.Dit type reactief vermogen wordt als negatief beschouwd.Capacitieve belastingen worden vaak gebruikt in toepassingen voor vermogensfactorcorrectie en spanningsregeling.

Niet-lineaire (harmonische) belastingen

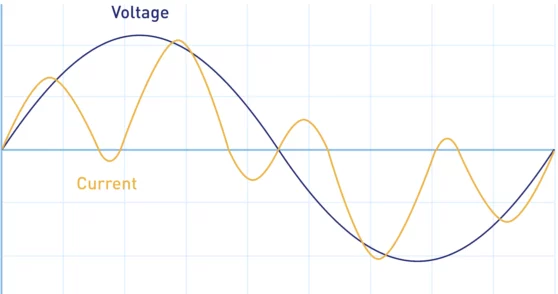

Figuur 7. Vervormde stroomgolfvorm

Niet-lineaire belastingen zijn apparaten die op een niet-sinusvormige manier stroom verbruiken, zelfs als ze worden voorzien van een sinusvormige spanning.Deze belastingen introduceren vervormingen in de huidige golfvorm, waardoor harmonische componenten op meerdere frequenties ontstaan.In plaats van vloeiende golfvormen lijkt de stroom onregelmatig en ongelijkmatig in vergelijking met de spanning.Deze vervorming beïnvloedt hoe reactief vermogen zich in het systeem gedraagt ​​door complexiteit toe te voegen die verder gaat dan eenvoudige faseverschuivingen.De interactie tussen harmonischen en het aanbod kan tot extra reactieve effecten leiden.Deze belastingen komen veel voor in moderne elektronica zoals computers, LED-drivers en schakelende voedingen.Het beheersen van hun impact is belangrijk voor het behoud van de stroomkwaliteit.

Voordelen van goed reactief energiebeheer

• Verbetert de algehele energie-efficiëntie

• Handhaaft stabiele spanningsniveaus

• Reduceert verliezen bij vermogensoverdracht

• Verlengt de levensduur van apparatuur

• Voorkomt overbelasting van het systeem

• Ondersteunt een betrouwbaar netwerkbeheer

Toepassingen van reactief vermogen

1. Stroomtransmissienetwerken

Reactief vermogen is belangrijk in transmissielijnen over lange afstanden om de spanningsstabiliteit te behouden.Het helpt spanningsdalingen over langere afstanden te voorkomen.Nutsbedrijven gebruiken compensatieapparatuur om de reactieve energiestroom te reguleren.Dit zorgt voor een efficiënte en betrouwbare elektriciteitslevering.

2. Industriële productiesystemen

Fabrieken zijn afhankelijk van reactief vermogen voor het bedienen van motoren en zware machines.Een goed beheer voorkomt inefficiënties bij grote elektrische belastingen.Het helpt een stabiele spanning te behouden tijdens een hoge vraag.Dit verbetert de productiebetrouwbaarheid en de prestaties van de apparatuur.

3. Hernieuwbare energiesystemen

Zonne- en windsystemen vereisen controle van blindvermogen voor netintegratie.Het helpt bij het stabiliseren van spanningsschommelingen veroorzaakt door het genereren van variabelen.Omvormers worden gebruikt om het reactieve vermogen te beheren.Dit garandeert compatibiliteit met bestaande elektriciteitsnetwerken.

4. Elektrische onderstations

Substations gebruiken blindvermogencompensatie om de spanningsniveaus te regelen.Voor regeling worden apparaten zoals condensatoren en reactoren geïnstalleerd.Dit verbetert de systeemefficiëntie en vermindert verliezen.Het ondersteunt ook een soepele stroomverdeling.

5. Commerciële gebouwen

Grote gebouwen gebruiken reactief vermogen voor HVAC-systemen en liften.Een goede controle verbetert de energie-efficiëntie in de dagelijkse bedrijfsvoering.Het vermindert onnodig stroomverbruik.Dit verlaagt de operationele kosten en verbetert de betrouwbaarheid.

6. Datacenters en IT-infrastructuur

Datacenters hebben stabiele stroom nodig voor gevoelige apparatuur.Reactief energiebeheer helpt bij het handhaven van consistente spanningsniveaus.Het voorkomt storingen veroorzaakt door stroomschommelingen.Dit garandeert een continue en betrouwbare werking.

Reactief vermogen versus actief vermogen versus schijnbaar vermogen

Aspect	Actief vermogen (W)	Reactief vermogen (VAR)	Schijnbare kracht (VA)
Definitie	Nuttige kracht dat werk verricht	Macht dat oscilleert tussen bron en belasting	Totaal geleverd kracht
Functie	Produceert output zoals hitte of beweging	Ondersteunt elektrische/magnetische velden	Vertegenwoordigt totaal vraag
Rol	Verbruikte energie	Opgeslagen en teruggegeven energie	Gecombineerd effect
Eenheid	Watt (W)	Volt-Amp Reactief (VAR)	Volt-ampère (VA)
Energieverbruik	Volledig benut	Niet geconsumeerd	Gedeeltelijk benut
Richting	Eenrichtingsstroom	Heen en weer stroom	Gecombineerde stroom
Systeemimpact	Rijdt ladingen	Onderhoudt operatie	Bepaalt capaciteit
Afhankelijkheid	Vraag laden	Faseverschuiving	Zowel P als Q
Meting	Vermogensmeter	VAR-meter	Schijnbare meter
Bijdrage	Echte output	Ondersteunende functie	Totaal vereiste
Efficiëntie	Direct van invloed efficiëntie	Indirect effect	Geeft systeem aan laden
Aanwezigheid	Altijd binnen werkende systemen	Bestaat bij fase verschil	Altijd aanwezig
Controle	Op belasting gebaseerd	Compensatie apparaten	Systeemontwerp
Toepassing	Apparaten, machines	Motoren, transformatoren	Alle AC-systemen
Relatie	Onderdeel van totaal vermogen	Onderdeel van totaal vermogen	Combinatie van beide

Reactieve vermogensregeling in moderne energiesystemen

Figuur 8. Controle van reactief vermogen met behulp van een slimme omvormer

Reactief vermogen in moderne energiesystemen wordt actief beheerd via vermogenselektronische apparaten die de energiestroom tussen opwekkingsbronnen en het elektriciteitsnet regelen.In systemen op basis van hernieuwbare energie genereren fotovoltaïsche panelen echte stroom, die via omvormers wordt verwerkt en via omvormers aan het elektriciteitsnet wordt geleverd.Naast de echte energieoverdracht wordt het reactieve vermogen onafhankelijk geregeld om stabiele spanningsniveaus te handhaven en de stroomkwaliteit te verbeteren.Dankzij deze regeling kan het systeem reageren op veranderende belastingsomstandigheden en spanningsschommelingen over het netwerk voorkomen.Door meerdere conversiefasen te coördineren, zorgen moderne systemen ervoor dat zowel reëel als reactief vermogen efficiënt wordt geleverd.Deze aanpak ondersteunt een betrouwbare werking, vooral in gedistribueerde opwekkingsomgevingen.

Zoals geïllustreerd in de figuur speelt de slimme omvormer een centrale rol door de uitwisseling van blindvermogen met het openbare elektriciteitsnet aan te passen.Het kan reactief vermogen injecteren of absorberen zonder dat dit invloed heeft op het werkelijke vermogen dat door de PV-array wordt gegenereerd, waardoor een flexibele spanningsregeling mogelijk is.De interactie tussen de omvormer, DC-DC-converter en het elektriciteitsnet zorgt voor continue monitoring en reactie op systeemomstandigheden.Deze dynamische controle helpt het elektriciteitsnet te stabiliseren tijdens variaties in de opwekking van zonne-energie en de vraag naar belasting.Door reactief vermogen in realtime te beheren, verminderen slimme omvormers de afhankelijkheid van traditionele compensatieapparaten.Dit maakt ze ideaal voor het handhaven van de netstabiliteit in moderne, hernieuwbare geïntegreerde energiesystemen.

Conclusie

Reactief vermogen levert niet direct nuttig werk, maar is wel goed voor het handhaven van de spanning, het ondersteunen van veldgebaseerde apparaten en het stabiel houden van AC-systemen.Het gedrag ervan hangt af van de relatie tussen spanning en stroom, die ook bepaalt hoe vermogen wordt verdeeld in actieve, reactieve en schijnbare componenten.Verschillende soorten belastingen beïnvloeden het blindvermogen op verschillende manieren, waardoor een goede analyse en controle belangrijk zijn voor de efficiëntie, de bescherming van apparatuur en de stroomkwaliteit.Effectief reactief energiebeheer ondersteunt een betrouwbare werking in netwerken, industriële systemen, installaties voor hernieuwbare energie, onderstations, commerciële gebouwen en datacenters.
