DC-shuntgenerator begrijpen

Als je naar een DC-shuntgenerator kijkt, begin je te zien hoe de onderdelen en elektrische paden samenwerken om stabiele gelijkstroom te produceren.U krijgt een duidelijker beeld van hoe spanning wordt gecreëerd, hoe de stroom zich door de machine splitst en wat de output beïnvloedt als de belasting verandert.De ideeën bouwen op een eenvoudige manier op elkaar voort, waardoor u begrijpt hoe de generator een stabiele spanning handhaaft en waarom deze in zoveel praktische opstellingen wordt gebruikt.

Catalogus

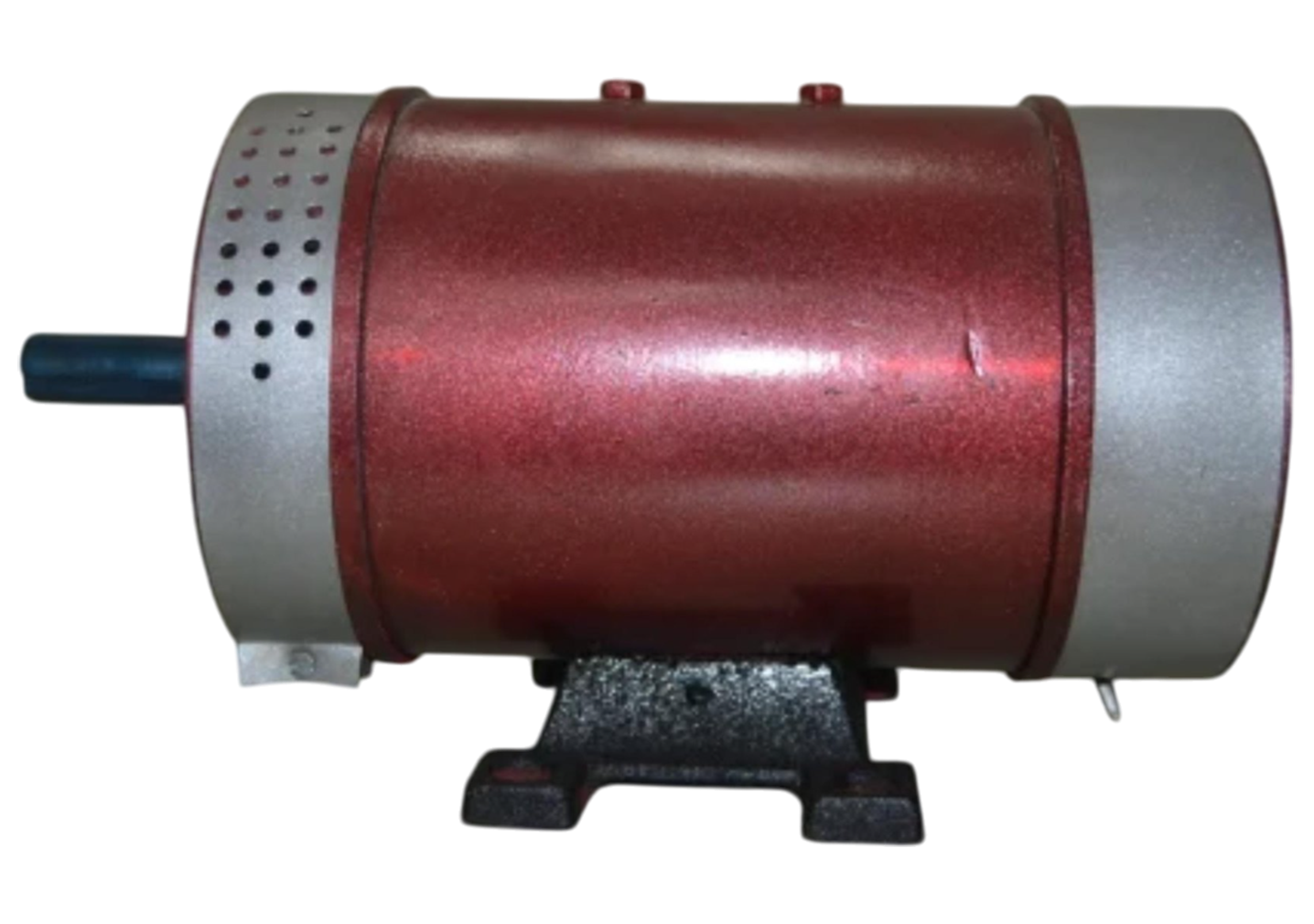

Figuur 1. DC-shuntgenerator

Wat is een DC-shuntgenerator

Een DC-shuntgenerator is een gelijkstroommachine waarin de veldwikkeling parallel is geschakeld met het anker, zodat beide wikkelingen dezelfde klemspanning delen, en omdat het shuntveld is gewikkeld met veel windingen van fijne draad en daarom een relatief hoge weerstand heeft, trekt het slechts een kleine, constante stroom die het magnetische veld produceert dat nodig is voor de opwekking;deze stabiele veldstroom helpt de generator een vrijwel constante uitgangsspanning te behouden onder variërende belastingsomstandigheden. Daarom wordt de machine vaak gekozen voor toepassingen die een betrouwbare gelijkstroomvoeding nodig hebben.

De meeste DC-shuntgeneratoren werken als zelfopgewekte machines die afhankelijk zijn van een kleine hoeveelheid restmagnetisme in de poolkernen om de spanningsproductie op gang te brengen, aangezien het roterende anker eerst een kleine klemspanning uit die restflux induceert, de geïnduceerde spanning de shuntveldwikkeling levert en de magnetische flux versterkt, en naarmate het veld toeneemt, stijgt de gegenereerde spanning totdat de generator zijn normale bedrijfsniveau bereikt.

Basisonderdelen van een DC-shuntgenerator

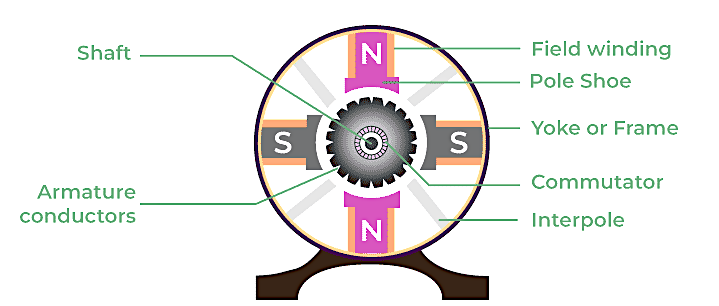

Figuur 2. Structuur van de DC-generator

De basisstructuur van een DC-shuntgenerator blijkt uit het diagram, waarbij de belangrijkste magnetische en roterende componenten concentrisch rond de centrale zijn gerangschikt schacht, die het mechanische koppel overbrengt en het roterende geheel ondersteunt.De buitenste juk vormt het machineframe en biedt mechanische ondersteuning en een pad met lage weerstand voor magnetische flux tussen de polen en de paal schoenen gehecht aan de palen helpen de flux gelijkmatig over de luchtspleet te verspreiden;Op elke pool is de shuntveldwikkeling gewikkeld, bestaande uit vele windingen van fijne draad met een relatief hoge weerstand die het stabiele magnetische veld tot stand brengt wanneer deze wordt geactiveerd.

Gemonteerd op de as in het veld is de anker kern, vervaardigd uit gelamineerd staal om ijzerverliezen te beperken en voorzien van sleuven waarin de anker geleiders, dit zijn de geleiders waarin spanning wordt geïnduceerd terwijl de rotor door het magnetische veld draait;grenzend aan het anker de commutator omvat geïsoleerd koperen segmenten die de roterende wikkelingen verbinden met het externe circuit en de interne wisselspanningen omzetten in een unidirectionele uitgang, terwijl borstels van koolstof of grafiet erin gezeten borstelhouders onderhoud een glijdend contact met de commutator om stroom over te dragen.Het roterende geheel wordt ondersteund door lagers die de uitlijning behouden en wrijving verminderen, en eindkappen en terminale verbindingen voltooi de montage door interne onderdelen te beschermen en te zorgen voor veilige punten voor externe bedrading.

Hoe een DC-shuntgenerator werkt

Elektromagnetische inductie

Een DC-shuntgenerator werkt volgens het principe van elektromagnetische inductie , beschreven door de wet van Faraday, waarbij een elektromotorische kracht wordt geproduceerd wanneer geleiders door een magnetisch veld bewegen.Terwijl het anker draait, onderbreken de geleiders de magnetische flux en verschijnt er een geïnduceerde spanning in, en omdat het anker blijft draaien, wisselt de richting van deze geïnduceerde spanning af terwijl elke geleider tijdens de rotatie door tegenoverliggende zijden van het magnetische veld beweegt.De interne spanning is daarom wisselend van aard, hoewel de wisselende vorm ervan niet aan de uitgang verschijnt omdat de commutator deze wijzigt voordat deze de aansluitingen bereikt.

Rol van de commutator

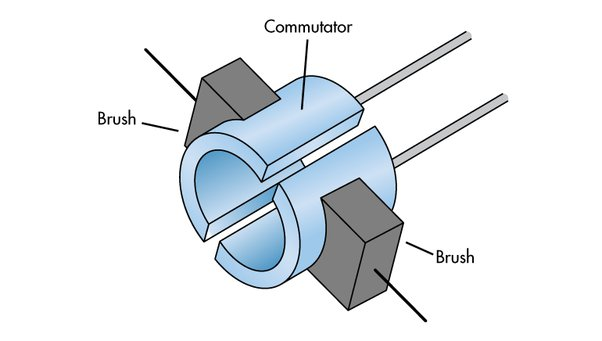

Figuur 3. Commutator en borstels

De commutator zorgt ervoor dat de generator een unidirectionele uitvoer levert door de spoelverbindingen op de juiste punten in de rotatie om te keren, zodat de spanning die op het externe circuit wordt aangelegd dezelfde polariteit behoudt.Terwijl het anker draait, verschuiven de commutatorsegmenten en borstels de verbindingen op een manier die de geïnduceerde spanning uitlijnt om een ​​gelijkstroom op de aansluitingen te vormen.Zonder deze continue mechanische schakeling zou de wisselspanning in het anker de belasting bereiken als wisselstroom in plaats van als gelijkstroom.

Zelfexcitatieproces

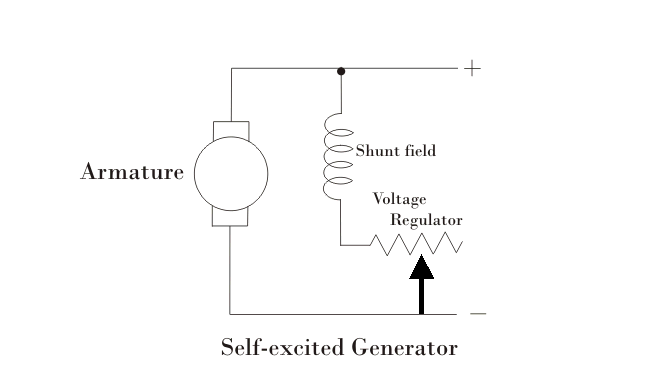

Figuur 4. Zelfopgewekt shuntgeneratorcircuit

Een DC-shuntgenerator initieert zijn eigen veldstroom uit de kleine hoeveelheid restmagnetisme in de poolkernen, en terwijl het anker roteert, induceert deze restflux een initiële spanning die over het anker verschijnt en de shuntveldwikkeling voedt, waardoor het magnetische veld sterker wordt;naarmate het veld groeit, induceert het anker een grotere spanning, die op zijn beurt de veldstroom verhoogt totdat de generator zijn normale bedrijfsspanning bereikt, waarbij de veldregelaar in het diagram een ​​gecontroleerde aanpassing van deze opbouw mogelijk maakt.Het proces gaat door totdat de magnetische en elektrische omstandigheden een evenwicht bereiken, op welk punt de generator een stabiele bedrijfsspanning handhaaft zonder een externe excitatiebron.

EMF-formule van DC-generator

De spanning die wordt geproduceerd in een DC-generator wordt beschreven door de standaarduitdrukking:

$$E_g=\frac{P\varphi ZN}{60\mathrm{EEN}}$$

die het gegenereerde vertegenwoordigt EMV onder onbelaste omstandigheden.Elke term in de vergelijking identificeert een fysieke eigenschap die de geïnduceerde spanning beïnvloedt. P is het aantal polen in de machine, en ϕ is de magnetische flux per pool.Het symbool Z verwijst naar het totale aantal ankergeleiders, terwijl N is de rotatiesnelheid gemeten in omwentelingen per minuut.De hoeveelheid EEN vertegenwoordigt het aantal parallelle paden in de ankerwikkeling, afhankelijk van hoe de wikkeling is gerangschikt.

Deze formule laat zien hoe de gegenereerde EMF varieert afhankelijk van de constructie en bedrijfssnelheid van de machine.Wanneer de magnetische flux of de snelheid toeneemt, stijgt de geïnduceerde spanning op een directe en voorspelbare manier, en je zult misschien merken dat het toevoegen van meer geleiders een soortgelijk effect heeft.Het aantal parallelle paden werkt in de tegenovergestelde richting, omdat het verdelen van de wikkeling in meer paden de spanning over elk pad vermindert.De vergelijking dient ook als herinnering dat deze de ideale open-circuit EMF voorspelt, aangezien er geen rekening wordt gehouden met interne dalingen veroorzaakt door weerstand of andere verliezen in de generator.

Hoe de stroom vloeit in een shuntgenerator

Huidige paden en hun functies

In een DC-shuntgenerator verdeelt de stroom die in het anker wordt geproduceerd zich in twee verschillende paden zodra deze de aansluitingen bereikt.Eén deel wordt de shuntveldstroom, die door de veldwikkeling vloeit, en het andere deel wordt de belastingsstroom, die het externe circuit voedt.Deze relatie wordt uitgedrukt door

$${\mathrm{ik}}_{\mathrm{een}}={\mathrm{ik}}_L+{\mathrm{ik}}_{\mathrm{sch}}$$

en het laat zien dat de ankerstroom altijd gelijk moet zijn aan de som van de twee takstromen.De veldstroom blijft relatief klein omdat de shuntwikkeling een hoge weerstand heeft, maar speelt toch een cruciale rol bij het tot stand brengen van het magnetische veld waardoor de generator een stabiele spanning kan handhaven.De belastingsstroom varieert daarentegen afhankelijk van de elektrische vraag die op de generator is aangesloten.

Formules voor stroom en spanning

De shuntveldstroom wordt bepaald door de klemspanning en de weerstand van de shuntveldwikkeling, en wordt gegeven door:

$${\mathrm{ik}}_{\mathrm{sch}}=\frac{V}{R_{\mathrm{sch}}}$$

waar V is de klemspanning en Rsh is de weerstand van de veldwikkeling.De klemspanning zelf hangt af van de gegenereerde EMF en de interne spanningen in de machine.Dit komt tot uiting door:

$$V=E_g-{\mathrm{ik}}_{\mathrm{een}}{R}_{\mathrm{een}}-V_{\mathrm{br}}$$

waarbij Eg de gegenereerde EMF is, Ra de ankerweerstand is en Vbr de kleine spanningsval over de borstels vertegenwoordigt.De vergelijking kan worden herschikt om de gegenereerde EMF op te lossen, wat oplevert

$$E_g=V+{\mathrm{ik}}_{\mathrm{een}}{R}_{\mathrm{een}}+V_{\mathrm{br}}$$

wat handig is bij het bepalen van de geïnduceerde spanning voordat verliezen in aanmerking worden genomen.Deze uitdrukkingen laten zien hoe de ankerweerstand en het verlies van het borstelcontact de klemspanning onder belasting verminderen, aangezien een grotere stroom resulteert in grotere interne spanningsvallen.Het zal je misschien opvallen hoe deze relaties het elektrische gedrag van de generator helpen beschrijven als de omstandigheden veranderen.

Hoe spanning zich opbouwt in een DC-shuntgenerator

De spanningsopbouw in een DC-shuntgenerator is afhankelijk van drie essentiële voorwaarden waardoor de machine zijn eigen veld kan opwekken en kan stijgen tot een stabiele bedrijfsspanning.De eerste vereiste is de aanwezigheid van restmagnetisme in de poolkernen, dat zorgt voor de initiële magnetische flux die nodig is om een ​​kleine geïnduceerde spanning te produceren wanneer het anker begint te draaien.De tweede vereiste is dat de polariteit van de veldwikkeling deze initiële flux moet versterken, aangezien elke onjuiste polariteit het magnetische veld eerder zou verzwakken dan versterken.De derde vereiste is dat de shuntveldweerstand lager moet zijn dan de kritische weerstand, zodat de kleine initiële spanning voldoende veldstroom kan produceren om de magnetische flux te vergroten.Deze omstandigheden maken het mogelijk dat de geïnduceerde spanning geleidelijk toeneemt vanaf de beginwaarde en het normale bedrijfsniveau tot stand brengt.

Het proces kan worden begrepen door de magnetisatiecurve van de generator te onderzoeken langs de rechte lijn die het veldcircuit vertegenwoordigt.De veldweerstandslijn, gedefinieerd door de relatie ${\mathrm{ik}}_{\mathrm{sch}}=\frac{V}{R_{\mathrm{sch}}}$, heeft een helling die wordt bepaald door de veldweerstand.De kruising met de magnetisatie curve identificeert de spanning en veldstroom waarbij de generator zal werken.Als de helling van de veldweerstandslijn te ondiep is, zal deze de magnetisatiecurve niet snijden en zal de spanning zich niet opbouwen.De hoogste weerstand die nog steeds een kruispunt mogelijk maakt, staat bekend als de kritische weerstand ​R_C.Wanneer de veldweerstand onder deze waarde wordt gehouden, wordt zelfexcitatie mogelijk.

De generatorsnelheid speelt ook een belangrijke rol, omdat het verhogen van de snelheid de gehele magnetisatiecurve verhoogt.Een hogere curve maakt een kruising met de veldweerstandslijn waarschijnlijker, terwijl een lagere curve het werkpunt onder de vereiste drempel kan brengen.Als gevolg hiervan bepalen zowel de omstandigheden in het veldcircuit als de bedrijfssnelheid of de generator met succes spanning zal opbouwen en behouden onder normaal bedrijf.

Kenmerken van DC-shuntgenerator

Een DC-shuntgenerator vertoont verschillende karakteristieke curven die beschrijven hoe de spanning zich onder verschillende omstandigheden gedraagt, en deze curven helpen de relaties tussen veldstroom, ankerstroom en klemspanning te verklaren.

Open circuit karakteristiek (OCC)

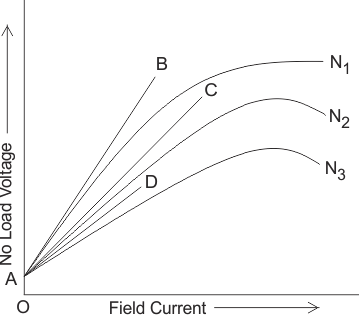

Figuur 5. Opencircuitkarakteristiek

De open-circuitkarakteristiek beschrijft hoe de gegenereerde EMF van een DC-shuntgenerator verandert met de veldstroom wanneer de machine met een constante snelheid draait zonder belasting.In het diagram laten de stijgende curven zien hoe de geïnduceerde spanning scherp stijgt bij lage veldstromen, omdat het magnetische circuit onverzadigd is, dus kleine toenames in excitatie veroorzaken merkbare toenames in flux en EMF.Naarmate de veldstroom toeneemt, vlakt elke curve geleidelijk af, wat het begin van magnetische verzadiging aangeeft, waarbij extra excitatie slechts een kleine toename van de spanning veroorzaakt.

De verschillende curven voor N₁, N₂ en N3 illustreren hoe dezelfde relatie verschuift met de snelheid, aangezien hogere snelheden een hogere EMF produceren voor een gegeven veldstroom, terwijl lagere snelheden zowel de helling als de maximale spanning verminderen.Samen tonen de curven de niet-lineaire aard van het excitatieproces onder onbelaste omstandigheden en vormen ze de referentie waartegen de belaste kenmerken van de generator worden geïnterpreteerd.

Intern kenmerk

Het interne kenmerk laat zien hoe de gegenereerde EMF varieert met de ankerstroom wanneer de generator een belasting levert.Terwijl er stroom door het anker vloeit, interageert zijn eigen magnetische veld met het hoofdveld, en dit effect, bekend als ankerreactie, vermindert de effectieve flux.Omdat de geïnduceerde EMF afhankelijk is van die flux, is de gegenereerde spanning onder belasting iets lager dan de waarde die wordt aangegeven door de open-circuitcurve voor hetzelfde excitatieniveau.De interne karakteristiek is in wezen de OCC, aangepast voor de vermindering van de flux veroorzaakt door de ankerstroom.

Extern kenmerk

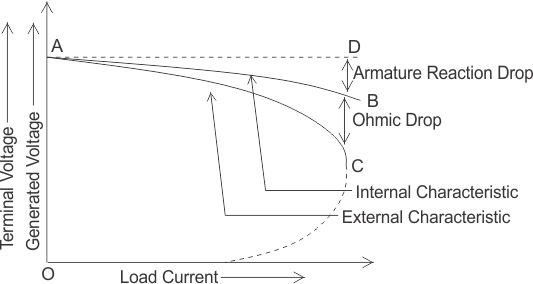

Figuur 6. Externe karakteristieke curve

Het externe kenmerk zet de klemspanning uit tegen de belastingsstroom en laat zien hoe de beschikbare spanning op de klemmen daalt naarmate de generator een toenemende belasting levert;De belangrijkste oorzaken van deze afname zijn de ohmse spanningsval over de ankerweerstand en de kleine borstelcontactval, en het diagram bestempelt de onmiddellijke ohmse reductie als een neerwaartse verschuiving, terwijl een verdere reductie voortkomt uit de ankerreactie, die de effectieve flux verzwakt en een extra spanningsverlies produceert.Omdat de shuntveldstroom vrijwel constant blijft bij belasting, daalt de klemspanning doorgaans slechts geleidelijk in plaats van in te storten, en de externe karakteristiek biedt daarom de praktische curve die wordt gebruikt om de spanningsregeling en het vermogen van de generator om spanning vast te houden onder reële bedrijfsomstandigheden te beoordelen.

Testen van een DC-shuntgenerator onder belasting

Er wordt een belastingstest op een DC-shuntgenerator uitgevoerd om te observeren hoe de machine presteert bij een toenemende elektrische vraag en om de waarden te bepalen die nodig zijn voor het evalueren van de kenmerken en spanningsregeling.

Testopstelling en -procedure

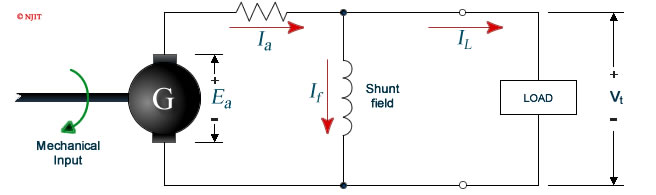

Figuur 7. Testopstelling shuntgenerator

Een belastingstest begint met de generator zo opgesteld dat de belangrijkste elektrische grootheden nauwkeurig kunnen worden waargenomen en aangepast.Het diagram schetst de typische opstelling, toont het anker dat de geïnduceerde spanning levert, het shuntveld dat over de klemmen is aangesloten en de externe belasting die zo is geplaatst dat de stroom kan worden gemeten.Op de uitgang is een voltmeter geplaatst, in de belastings- en veldcircuits zijn ampèremeters geïnstalleerd en er is een toerenteller geplaatst om de snelheid te volgen.Reostaten in het veld en de belastingspaden maken gecontroleerde veranderingen in bekrachtiging en belasting mogelijk zonder de basisverbindingen te wijzigen.

Wanneer de instrumenten en bedieningselementen gereed zijn, wordt de krachtbron soepel op de nominale snelheid gebracht, en zodra de snelheid stabiel is, wordt de veldreostaat aangepast zodat de klemspanning de nominale nullastwaarde bereikt.De belasting wordt vervolgens in kleine stappen verhoogd en bij elke stap worden de klemspanning, veld- en belastingstromen, ankerstroom en snelheid geregistreerd, terwijl de snelheid zo stabiel mogelijk wordt gehouden.Deze geleidelijke toename zet zich voort tot aan de volledige belasting, waardoor de metingen worden geleverd die nodig zijn om te evalueren hoe het elektrische vermogen van de generator verandert naarmate de belasting toeneemt.

Metingen en berekeningen

De waarden die op elk laadpunt moeten worden geregistreerd, zijn onder meer klemspanning, belastingsstroom, veldstroom, ankerstroom en snelheid.Uit deze metingen wordt de ankerstroom gevonden met behulp van

$${\mathrm{ik}}_{\mathrm{een}}={\mathrm{ik}}_L+{\mathrm{ik}}_{\mathrm{sch}}$$

waaruit blijkt dat het anker zowel de belastingsstroom als de veldstroom draagt.Vervolgens wordt de gegenereerde EMF bepaald

$$E_g=V+{\mathrm{ik}}_{\mathrm{een}}{R}_{\mathrm{een}}+V_{\mathrm{br}}$$

waarbij V de klemspanning is, R_een is de ankerweerstand, en V_br is de penseeldruppel.Deze berekeningen leveren de informatie die nodig is om de interne en externe kenmerken in kaart te brengen en om te vergelijken hoe de generator zich onder verschillende elektrische omstandigheden gedraagt.

Spanningsregeling

Spanningsregeling wordt gebruikt om aan te geven hoeveel de klemspanning verandert van nullast naar vollast.Het wordt gegeven door de relatie

$$\%\mathrm{Verordening}=\frac{V_{\text{onbelast}}-V_{\text{vollast}}}{V_{\text{vollast}}}\times 100$$

en het geeft aan in hoeverre de generator in staat is zijn vermogen op peil te houden als de belasting varieert.Een lager percentage weerspiegelt betere prestaties, omdat dit betekent dat de generator zijn spanning betrouwbaarder kan vasthouden bij het leveren van stroom aan een extern circuit.

DC-shuntgeneratorverliezen en efficiëntie

Verliezen in een DC-shuntgenerator beïnvloeden hoeveel nuttig vermogen de machine kan leveren en de interne temperatuur beïnvloeden tijdens operatie.

Figuur 8. Verdeling van generatorverlies

Koperverliezen

Koperverliezen treden op in zowel de anker- als de shuntveldwikkelingen omdat er stroom door hun weerstand vloeit.Deze verliezen nemen toe met het kwadraat van de stroom en worden groter bij hogere belastingen, waardoor warmte wordt opgebouwd en het bruikbare vermogen van de generator wordt verminderd.

Kernverliezen

Kernverliezen, ook wel ijzerverliezen genoemd, treden op in de ankerkern terwijl deze door het magnetische veld roteert.Ze bestaan ​​uit hysteresisverlies door herhaalde magnetisatie van het kernmateriaal en wervelstroomverlies door circulatiestromen die in het ijzer worden geïnduceerd.Deze verliezen zijn voornamelijk afhankelijk van de fluxdichtheid en de rotatiesnelheid en dragen bij aan de temperatuurstijging in de kern.

Borstelverliezen

Borstelverliezen ontstaan door de spanningsval op het grensvlak tussen de koolborstels en de commutator.Terwijl er stroom door dit contactpunt loopt, resulteert een kleine maar constante spanningsval in vermogensdissipatie.De omvang van het verlies hangt af van het borstelmateriaal, de contactdruk, het stroomniveau en de commutatorconditie, en draagt ​​rechtstreeks bij aan de interne elektrische verliezen van de generator.

Mechanische verliezen

Mechanische verliezen omvatten lagerwrijving en luchtwrijving die op het roterende anker inwerken.Deze verliezen zijn grotendeels onafhankelijk van de elektrische belasting en verminderen het mechanische vermogen dat beschikbaar is voor omzetting in elektrisch vermogen.

Verliezen door verdwaalde lading

Zwerfbelastingverliezen worden veroorzaakt door kleine magnetische vervormingen, lekflux en een niet-uniforme stroomverdeling wanneer de generator belasting draagt.Hoewel ze relatief klein zijn, dragen ze bij aan het totale verlies en beïnvloeden ze zowel de efficiëntie als de temperatuurstijging onder bedrijfsomstandigheden.

Efficiëntieformule

Efficiëntie beschrijft hoe goed de generator mechanisch ingangsvermogen omzet in elektrische output.Het wordt uitgedrukt door

$$\eta =\frac{P_{\mathrm{uit}}}{P_{\mathrm{uit}}+\text{Totale verliezen}}$$

waar P_uit is het elektrische vermogen dat aan de belasting wordt geleverd.Het uitgangsvermogen wordt berekend met behulp van

$$P_{\mathrm{uit}}=V{\mathrm{ik}}_L$$

met V vertegenwoordigt de klemspanning en ​ik_L de belastingsstroom.Deze relatie laat zien dat het rendement afhangt van de hoeveelheid stroom die de belasting bereikt, vergeleken met de totale verliezen binnen de generator.

Voordelen en beperkingen

Voordelen	Beperkingen
Eenvoudige constructie en lage kosten	Vereist aanzienlijke horizontale of verticale ruimte
Lichtgewicht en gemakkelijk te vervoeren of te installeren	Heeft vaak een antennetuner of bijpassend netwerk nodig
Goede straling onder een lage hoek voor communicatie over lange afstanden	Smalle bandbreedte voor veel draadconfiguraties
Laag visueel profiel, kan worden verborgen of aan bomen worden gehangen	De prestaties gaan achteruit als voorwerpen in de buurt de antenne ontstemmen
Over het algemeen lage elektrische ruisopname vergeleken met sommige verticale modellen	Gevoelig voor blikseminslag en vereist aarding
Kan in vele vormen worden gebouwd (dipool, lange draad, lus) voor flexibiliteit	Voedingslijnen en enkeldraadsaanvoer kunnen ongewenste signalen uitstralen
Hoge stralingsefficiëntie bij constructie met materialen met een hoge geleidbaarheid	Materiaalcorrosie en verwering verminderen de prestaties op de lange termijn
Lichtgewicht steunen en eenvoudige montage verlagen de installatiekosten	Vereist betrouwbare steunen (palen, bomen) en spanning
Effectief voor multibandgebruik met het juiste ontwerp of traps	Lagere versterking dan directionele antenne-arrays in compacte installaties
Weinig onderhoud voor basisdraadtypen, mits goed beschermd	Omgevingsfactoren (vochtigheid, wind, ijs) beïnvloeden de stabiliteit en afstemming

Veel voorkomende toepassingen van DC-shuntgeneratoren

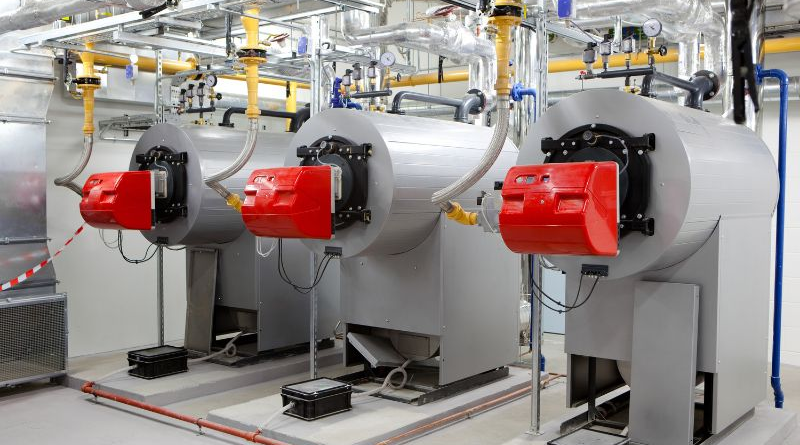

Figuur 9. Toepassingen van DC-shuntgeneratoren

DC-shuntgeneratoren worden veel gebruikt in situaties die een stabiele en betrouwbare DC-uitvoer vereisen, omdat hun vermogen om een vrijwel constante klemspanning te handhaven processen en apparatuur ondersteunt die afhankelijk zijn van stabiele elektrische omstandigheden.Ze worden vaak toegepast bij het opladen van batterijen, waarbij gecontroleerde spanning schade aan de cellen helpt voorkomen en ervoor zorgt dat het laadproces een voorspelbaar patroon volgt.Hun stabiele output maakt ze ook geschikt voor galvaniseren en andere elektrochemische bewerkingen, waarbij een consistente spanning nodig is om een ​​uniforme metaalafzetting en betrouwbare resultaten te garanderen.

In veel laboratoriumomgevingen functioneren deze machines als gelijkstroomvoedingen, omdat ze een betrouwbaar referentiepunt vormen voor test- en meetwerkzaamheden.Ze leveren ook veldexcitatie voor dynamo's en leveren de gereguleerde stroom die nodig is om het magnetische veld in grotere wisselstroomgeneratoren te produceren.Sommige soorten lasapparatuur maken ook gebruik van DC-shuntgeneratoren, omdat een gelijkmatige en ononderbroken boog afhankelijk is van een spanningsbron die onder belasting niet significant varieert.Bij al deze toepassingen is het vermogen van de generator om zijn spanning stabiel te houden de belangrijkste reden voor het gebruik ervan, omdat deze een voorspelbare werking ondersteunt en apparatuur helpt beschermen die afhankelijk is van gecontroleerde gelijkstroom.

Conclusie

Een DC-shuntgenerator biedt u een stabiele en betrouwbare manier om gelijkstroom te produceren, en als u leert hoe deze werkt, begrijpt u wat de spanning en stroom beïnvloedt.Je ziet hoe magnetische velden, snelheid en circuitpaden samenkomen om het gedrag van de generator vorm te geven.De karakteristieke curven maken het gemakkelijker om je voor te stellen hoe de output verandert naarmate de belasting toeneemt.Als je naar verliezen en efficiëntie kijkt, zie je ook waar de stroom in de machine naartoe gaat.Nu al deze ideeën met elkaar zijn verbonden, krijgt u een duidelijker beeld van waarom dit type generator zo betrouwbaar presteert in het dagelijks gebruik.
