De ultieme gids voor 4000 series geïntegreerde circuits

De 4000 -serie geïntegreerde circuits (IC's) zijn de ultieme digitale elektronica, die veelzijdigheid, brede voedingsbereiken en robuuste CMOS -ontwerpen bieden.Deze IC's zijn nuttig voor toepassingen, variërend van eenvoudige logische poorten tot complexe tellers en display stuurprogramma's.Dit artikel onderzoekt de 4000 -serie IC -familie en benadrukt hun functies, pin -configuraties en praktisch gebruik.Het behandelt uitdagingen zoals gemengde logische families en pin -etiketteringsafwijkingen, overbruggende theorie en applicaties.Met gestructureerde analyse, diagrammen en praktische voorbeelden stelt deze gids u in staat om circuits effectief te ontwerpen en op te lossen.Of het nu gaat om het optimaliseren van tellers, het decoderen van BCD -uitgangen of het werken met logische poorten, deze bron verdiept uw ​​begrip en verbetert uw elektronische ontwerpvaardigheden.

Catalogus

4000 series CMOS geïntegreerde circuits

Voedingsspanning

4000 Serie CMOS IC's zijn vervaardigd om binnen een voedingsspanningsbereik van 3 tot 15V te werken, wat een opmerkelijk vermogen aantoont om kleine spanningsschommelingen te doorstaan.Deze flexibiliteit verbetert hun geschiktheid voor diverse toepassingen, waardoor u in staat wordt gesteld om ze gemakkelijk in verschillende omgevingen toe te passen.Hun standvastigheid in onvoorspelbare omstandigheden weerspiegelt gemeenschappelijke scenario's waar variaties in de voeding kunnen optreden.

Inputimpedantie en signaalintegriteit

Deze IC's vertonen een hoge ingangsimpedantie, wat gunstig is voor het verminderen van interferentie met verbonden circuits en het afwenden van signaalverslaving.Niet -verbonden ingangen kunnen echter elektrische ruis tegenkomen, wat mogelijk resulteert in verstoringen.Het verbinden van ongebruikte inputs op stroom of grond wordt geadviseerd om de consistentie van de prestaties te behouden, een methode die veel wordt onderschreven door circuitspecialisten op basis van observaties van ruiscomplicaties.

Outputfunctionaliteit en componibiliteit van componenten

CMOS IC's in deze serie kunnen rond 1 mA rijden voor typische CMOS -ingangen van het digitale circuit.Wanneer het wordt geleverd met hogere spanningen, neemt hun uitvoercapaciteit toe tot 10 mA, waardoor u de flexibiliteit biedt om extra componenten met minder inspanning op te nemen.Voor het beheren van grotere belastingen is het gebruik van een externe transistor een favoriete aanpak.Een enkele IC kan maximaal 50 ingangen besturen, waardoor de effectiviteit en schaalbaarheid in uitgebreide projecten worden getoond.In praktische toepassingen optimaliseert het cascaden van meerdere IC's signaaloverdracht met minimaal verlies.

Signaaloverdracht en frequentiebereik

De vertraging van de signaalpropagatie in deze ICS is ongeveer 30ns bij een 9V-voeding, geschikt voor veel toepassingen, maar mogelijk beperkend in high-speed-instellingen, waar de 74-serie gunstiger kan zijn.Hun frequentiecapaciteit van maximaal 1 MHz ondersteunt voldoende prestaties voor typische taken, hoewel ingewikkelde bewerkingen mogelijk snellere alternatieven vereisen.Praktische proeven hebben hun frequentie -aanpassingsvermogen aangetoond.

Energieverbruikpatronen

De 4000-serie beschikt over minimaal stroomverbruik, een aantrekkelijk kenmerk voor vermogensgevoelige toepassingen.Hoewel het stroomgebruik met frequentie toeneemt, blijft het aanzienlijk lager dan vergelijkbare technologieën.Deze eigenschap vergemakkelijkt duurzame activiteiten, in overeenstemming met grotere trends in de industrie in de richting van energie -efficiëntie, zoals te zien in tal van ontwikkelingsinitiatieven gericht op het verminderen van de ecologische impact.

Verweven van verschillende logische families

Het omarmen van uniformiteit in de logische familie van een circuit bevordert de consistentie en het gemak.Desalniettemin zijn verweven verschillende gezinnen haalbaar, vooral wanneer hun macht harmonieus vereist.Overweeg het scenario van het integreren van de 4000 -serie met de 74HC familie;Het is dynamisch om te bevestigen dat de voedingsbronspanning zich uitstrekt van 3 tot 6 volt.Afwijkingen van dit bereikrisico dat dwalende logische niveaus oplevert of mogelijk falen van componenten.

Dieper onderzoeken in het onderscheid van stroomvoorzieningskarakteristieken benadrukt hun invloed op het bereiken van naadloze integratie.De 74LS Familie gedijt bijvoorbeeld met een standvastige 5V -voorraad.Dit subtiele maar opmerkelijke verschil beïnvloedt de componentkeuzes diep, omdat niet -overeenkomende spanningen matte circuitefficiëntie of componentschade kunnen veroorzaken.U kunt de neiging hebben om de stroomstabiliteit in uw bezienswaardigheden te houden, ernaar te streven om onverwachte circuitstoringen te omzeilen, waardoor de ingewikkeldheden van zorgvuldige energiebeheer in gemengde-familiecircuits worden belicht.

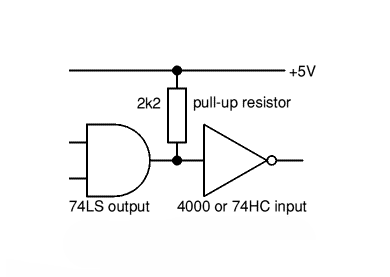

Om een ​​74LS-uitgang aan te sluiten met een 4000 of 74HC-ingang gebruik betrouwbaar een 2,2 kohm "pull-up" weerstand.Deze component garandeert een voldoende hoog ingangsniveau, dat wordt vrijgemaakt van slecht gedefinieerde toestanden.Plaats deze pull-up weerstand strategisch-een techniek die vaak wordt gebruikt om logische niveaus te stabiliseren in verschillende technologische landschappen.De ingetogen aanwezigheid ervan spreekt over hoe kleine veranderingen de systeemstabiliteit aanzienlijk kunnen versterken.

Functionaliteiten van quad 2-input logische poorten

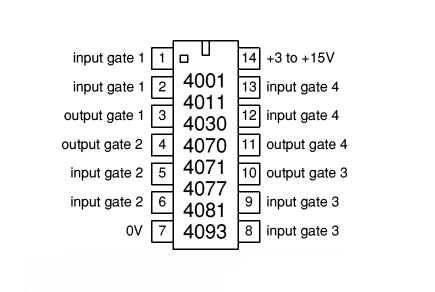

In de wereld van digitale elektronica hebben quad 2-input poorten een plaats van opmerkelijke betrokkenheid, catering voor diverse logische ontwerplandschappen.Deze poorten manifesteren zich in verschillende configuraties, waardoor u de vrijheid in staat stelt om precies de juiste pasvorm te kiezen voor hun unieke toepassingen doordrenkt met praktische intelligentie en een vleugje wereldlijk begrip.Laten we verschillende vooraanstaande types verkennen:

• 4001: Quad 2-input noch poort

Deze poort vormt de keystone voor het implementeren van initiële logische bewerkingen, vaak omarmd in omstandigheden waarin de inversie van een logisch niveau of een basisnor of functie eenvoud en efficiëntie brengt.

• 4011: Quad 2-input NAND Gate

Beroemd om zijn universele aard, kan de NAND -poort ingenieus worden gecombineerd om elk ultiem poortstype te maken, waardoor de creatieve processen die betrokken zijn bij het ontwerpen van ingewikkelde circuits met beperkte bronnen worden verbeterd.

• 4030: Quad 2-input ex-of-poort (nu verouderd)

Zodra een nietje in exclusief-of-taken, is de 4030 geleidelijk opgevolgd door meer hedendaagse oplossingen naarmate Logic Gate-technologie vooruitgaat met snelheid en werkzaamheid.

• 4070: Quad 2-input ex-of poort

Het eigentijdse ontwerp van deze poort blijft worden gebruikt bij het genereren en verifiëren van pariteit in foutencontrole frameworks, een doordachte functie die actief is voor de integriteit van digitale communicatiesystemen.

• 4071: Quad 2-input of poort

Deze poort integreert naadloos in scenario's die een output eisen op de hoogte van elke input, een elegante eenvoud die wordt gekantd in systemen die een beroep doen op eenvoudige of logica.

• 4077: Quad 2-input ex-noor poort

Als aanvulling van de ex-of-poort speelt de ex-NOR-poort een sleutelrol in digitale vergelijkers en gelijkheidsbeoordelingen, waardoor de nauwkeurigheid en vloeibaarheid van logische bewerkingen worden behouden.

• 4081: Quad 2-input en poort

Wanneer een functie biedt voor hoge uitgangen bij dubbele hoge ingangen, staat deze poort betrouwbaar als een vertrouwde metgezel, die consequent presteert in talloze digitale omgevingen.

• 4093: Gespecialiseerde quad 2-input NAND-poort met Schmitt-trigger-ingangen

Uniek gekenmerkt door Schmitt -trigger -inputs, de 4093 verwerken wijzers signalen die kwetsbaar zijn voor ruis of trage overgangen.Deze poort schijnt door zijn bedreven veerkracht van geluid en getrouwe prestaties te midden van uitdagende omstandigheden.De integratie van hysterese, groeien met hogere spanningsvoorraden van ongeveer 0,5 V bij een 4,5 V -basislijn, verleent voordelen bij het zoeken naar betrouwbare signaalstabiliteit in vloeistofomgeving.

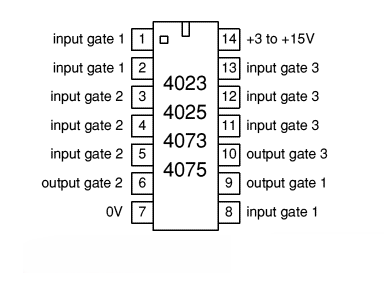

Triple 3-input gate logic ics in actie

Triple 3-input poorten bieden verschillende mogelijkheden voor het maken van uitgebreide elektronische ontwerpen.Elk type poort vervult een afzonderlijke rol, die uw nieuwsgierigheid en verlangen naar innovatie inbedden:

• 4023: Triple 3-input NAND Gate

De 4023 -poort verwerkt volkomen logische productbewerkingen met daaropvolgende inversie.De mogelijkheid om meerdere invoersignalen te beheren met gemak vereenvoudigt circuitkaders.Geïnspireerd door een passie voor creativiteit, kun je NAND vaak benutten als een universele poort, het maken van inventieve oplossingen en het verminderen van circuitcomplexiteit.

• 4025: Triple 3-input noch poort

De 4025 -poort is bedreven in het uitvoeren van logische sombewerkingen en vervolgens de resultaten omkeren.Het is voordelig in contexten die volledige ontkenning nodig hebben, waardoor u circuits kunt stroomlijnen.De toepassing van deze poort is vaak voortgekomen uit de station om de middelen te optimaliseren door het aantal fysieke componenten te verminderen dat nodig is voor specifieke taken.

• 4073: Triple 3-input en poort

De 4073 -poort biedt een directe manier om logische conjuncties met hoge nauwkeurigheid te bereiken.Basis in veeleisende omgevingen zoals veiligheidssystemen, deze poort voldoet aan het verlangen naar precisie in besturingssystemen, waardoor processen soepel werken wanneer aan alle criteria wordt voldaan.

• 4075: Triple 3-input of poort

De 4075 -poort ondersteunt de logische disjunctie effectief en dient als een cruciale component bij het handhaven van signaalintegriteit.De implementatie van of poorten in industriële omgevingen voedt vaak het nastreven van operationele efficiëntie en responsiviteit, het verminderen van downtime en het verbeteren van de systeemcontrole.

De gespecialiseerde opstelling bereikt door de poort over het pakket uit te breiden weerspiegelt een strategische keuze bij het maximaliseren van het ruimtelijk nut.Deze benadering maakt een compactere assemblage op printplaten mogelijk, aangedreven door het streven om parasitaire elementen te verminderen en de algehele elektronische prestaties te verbeteren.

Complexe interacties van dubbele 4-input poorten

In de wereld van de moderne elektronica spelen dubbele 4-inputpoorten een sleutelrol als bouwstenen in circuitontwerp.Deze componenten, bekend om hun veelzijdigheid, dragen aanzienlijk bij aan verschillende toepassingen door logische bewerkingen te vergemakkelijken en zowel ingewikkelde als eenvoudige technische uitdagingen aan te pakken.

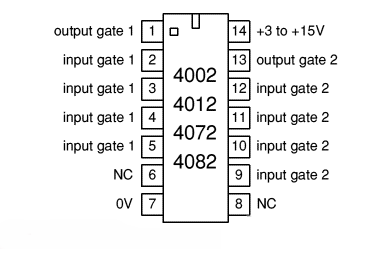

• Dubbele 4-input noch poort (4002)

De dubbele 4-input of poort, geïdentificeerd als 4002, voert een logische noch bewerking uit.Het produceert een hoge output uitsluitend wanneer elke input laag is en perfect in overeenstemming is met scenario's die een faalveilig mechanisme eisen.Afbeelding alarmsystemen, waarbij activering alleen activeert in de volledige afwezigheid van inputs, die de noodzaak voor een dergelijke reactie bevestigen.De betrouwbaarheid en eenvoud van de 4002 maken het een go-to-keuze voor u waar het waardeert van contingentie-gedreven ontwerpen in gevaarlijke opstellingen.

• Dubbele 4-input NAND Gate (4012)

Functionerend als een universele poort, voert de dubbele 4-input NAND-poort (4012) een laag signaal uit wanneer alle ingangen hoog zijn.Het aanpassingsvermogen ervan is ongeëvenaard, omdat het meerdere logische functies kan repliceren door invoerherconfiguratie.Deze flexibiliteit vindt gunst bij de constructie van geavanceerde digitale systemen, vooral wanneer efficiëntie en minimalisme bij het gebruik van componenten prioriteiten zijn.Het gebruik van de 4012 helpt dus bij het verfijnen van circuitontwerpen en het optimaliseren van de implementatie van middelen.

• Dubbele 4-input of poort (4072)

Een specialist in het detecteren van een actieve invoer, de dubbele 4-input of poort (4072) genereert een hoge uitgang als ten minste één ingang hoog is.Deze functie is van belang bij besluitvormingscircuits, waarbij het optreden van een positieve cue consequente acties aanspreekt, zoals het inschakelen van back-upprotocollen bij computersopstellingen.De 4072 verbetert de flexibiliteit en betrouwbaarheid van het systeem door de aanwezigheid van input onmiddellijk te erkennen en daaropvolgende processen in te luiden.

• Dubbele 4-input en poort (4082)

In schril contrast vereist de dubbele 4-input en poort (4082) dat alle ingangen hoog zijn voor een hoge output.Een dergelijke vereiste is cruciaal in contexten waar aan elke voorwaarde moet worden voldaan voordat hij verder gaat, meestal in de activering van veiligheidsintercomplicaties binnen industriële apparatuur.De eenvoudige maar toch vereiste functie van de 4082 wapeningenieurs met de mogelijkheid om robuuste controle uit te oefenen, waardoor precisie in poorten wordt gehandhaafd om de integriteit van het systeem te handhaven.

Binnen deze circuits staat de aanduiding "NC" voor niet-verbonden pennen.Het grijpen van het juiste beheer van deze pennen wordt gebruikt om onbedoelde verstoringen in circuitprestaties te dwarsbomen.Het documenteren en verifiëren van elke niet -verbonden pin tijdens de ontwerpfase is vereist om te voorkomen dat ze onbedoeld oorsprong worden van ruis of onbedoelde signalen, waardoor de stabiliteit en werkzaamheid van het circuit worden behouden.

4068 NAND/EN GATE IC

De 4068 8-input NAND/en GATE vertoont een unieke vaardigheid bij het tegelijkertijd hanteren van een reeks inputs, gekenmerkt door zijn acht onderscheidende invoerpoorten.Hoewel de voortplantingsvertraging beperkingen kan vormen voor hoogfrequente toepassingen, is het voornamelijk geschikt voor scenario's waarbij SWIFT-operatie niet de drijvende factor is.Dit aspect is het vermelden waard in omgevingen waar de nauwkeurigheid van de timing opmerkelijk gewicht heeft.

De relatief langzamere propagatiesnelheid van deze poort maakt het voordelig in situaties waarin het operationele tempo secundair is.Dergelijke contexten kunnen onderwijsomgevingen zijn gericht op het begrijpen van logische bewerkingen in plaats van ze uit te voeren met maximale snelheid.In de praktijk vergemakkelijkt de 4068 -poort een lucide demonstratie van ingewikkelde logische functies zonder de dringende vraag naar snelle gegevensverwerking.

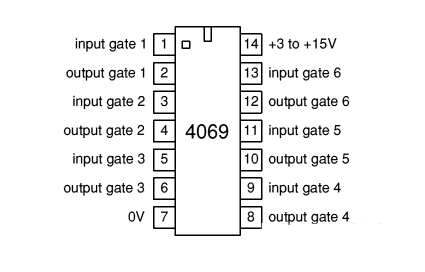

Analyse van de 4069 hex niet poort

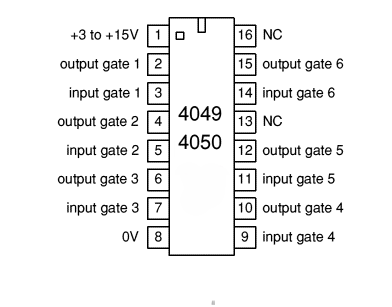

De veelzijdigheid van 4049 NOT en 4050 Buffer Logic Chips

De 4049 HEX NOT en 4050 Hex Buffer Integrated Circuits (IC's) worden erkend voor hoe ze de ingangsspanningen beheren zo hoog als +15V, zelfs wanneer ze worden aangedreven door een aanzienlijk lagere voedingsspanning.Dit kenmerk schijnt voornamelijk in systemen waar verschillende spanningsniveaus naast elkaar bestaan, waardoor naadloze interactie tussen diverse logische families mogelijk is.

Deze IC's zijn vervaardigd om de ingangen van de 74LS -serie efficiënt te stimuleren, die het beste werken met een constante +5V -voorraad.Dit zorgt voor maximaal vier directe verbindingen met 74LS -ingangen, stroomlijning circuitontwerp door de behoefte aan extra buffering te verminderen.De vermeden mismatches tussen componenten zijn een ingetogen maar waardevol kenmerk, wat diepte toevoegt aan de betrouwbaarheid van het ontwerp.

Tijdens de implementatie van deze buffer IC's moeten Pins gemarkeerd als "NC" opzettelijk niet verbonden worden achtergelaten, wat aangeeft dat deze pennen geen koppeling hebben met het interne circuit.Deze overweging is van cruciaal belang tijdens het ontwerpproces, waardoor elke potentiële verstoring van de normale functie van de IC wordt afgeleid.Een grondig begrip van deze verbindingen vergemakkelijkt soepele integratie in bredere systemen, wat de noodzaak benadrukt van detailgerichte installatiepraktijken.

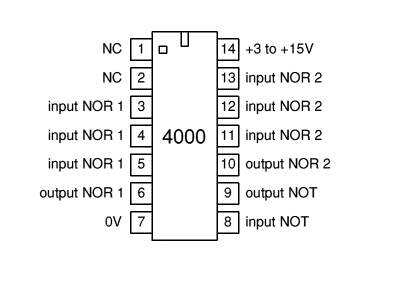

4000 dubbele 3-input nor gate-configuraties

De innovatieve structuur van het geïntegreerde circuit van 4000 series omvat niet alleen een paar veelzijdige 3-input of poorten, maar ook een enkelvoud niet-poort.Deze componenten vergemakkelijken gezamenlijk een breed scala aan logische bewerkingen, netjes binnen één pakket.De aanwezigheid van elke "NC" -pen zorgt ervoor dat niet-functionele verbindingen eenvoudig worden geïdentificeerd en helpen in een precieze configuratie.

Het ontwerp van dit IC moedigt een soepel en efficiënt proces aan voor het construeren van ingewikkelde logische circuits.U kunt de dubbele 3-input noch poorten waarderen, waardoor talloze logische functies kunnen worden bereikt met alleen deze ene component, die perfect past bij compacte circuitontwerpen.De integratie van een niet -poort verbetert het aanpassingsvermogen, waardoor complexe combinaties mogelijk zijn die omslachtig kunnen zijn met afzonderlijke elementen.Logische uitdrukkingen zoals (a nor b of c) zijn bijvoorbeeld eenvoudig om met deze opstelling uit te voeren.

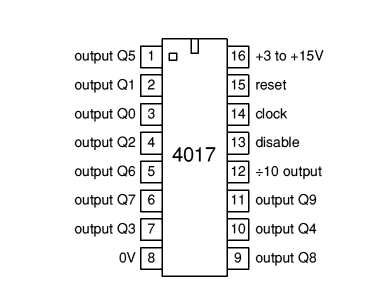

4017 decennium teller

De 4017-decennium teller dient als een complexe logische component die bekend staat om zijn toepassingen in digitale elektronica, waardoor de systematische sequencing van uitgangen wordt vergemakkelijkt.Door gebruik te maken van de stijgende rand van het kloksignaal, wordt het opeenvolgende uitgangen van Q0 naar Q9 naar een hoge toestand overgedragen.Met inputs en verbindingen die flexibiliteit bieden, biedt het verschillende praktische toepassingen en verfijnde controlemechanismen.

Diep gedreven door klokpulsen, gaat de 4017 -teller de telling voort bij elke overgang van laag naar hoog.U kunt dit kenmerk gebruiken om timingreeksen te maken of geordende acties in circuits op te zetten.Velen vinden de integratie van deze principes in ontwerpen vereenvoudigt processen, waarbij een element van gestructureerde verfijning wordt geïntroduceerd in anders potentieel chaotische signaalomgevingen.

Reset functie en controle

Het activeren van de resetfunctie met een hoog signaal zorgt ervoor dat de telling op nul wordt gereset en consistente uitgangspunten over cycli vaststelt.Wanneer de reset laag blijft, behoudt de teller de huidige telling en biedt het stabiliteit gedurende de operationele fasen.U kunt de laatste telling terug naar de RESET -invoer voorstellen om een ​​aangepast telbereik te creëren, een techniek die wordt gewaardeerd in toepassingen met specifieke tellenbeperkingen.

Schakel input en remming uit

Om het telproces te onderbreken, pauzeert een hoog signaal om de input input effectief te sequencing.Deze functie is voordelig in situaties die een precieze controle over de timing van de operatie vereisen.U kunt dit vaak opnemen in grotere besturingssystemen, ervoor zorgen dat de bewerkingen alleen vooruitgaan wanneer de omstandigheden optimaal zijn, waardoor een verbeterd commando van circuitgedrag weerspiegelt.

÷ 10 output en uitgebreid gebruik

Met het ÷ 10 -uitgangscycling om de vijf tellingen, wordt de invoerfrequentie gedeeld door tien, een hulpprogramma bij het trappen van meerdere 4017 tellers voor uitgebreide sequenties.Deze aanpak komt ten goede aan systemen die een decimale uitbreiding van het telvermogen vereisen, waarbij elke opeenvolgende teller een bredere cijferbereik biedt.Inzichten van u benadrukken de modulariteit van deze configuratie, die uitbreiding bevorderen zonder precisie in controle te verliezen.

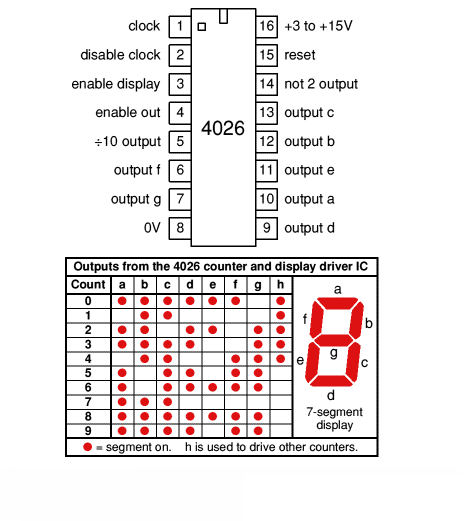

4026 Teller en Display Driver

De 4026-decennium teller, een substantieel element in digitale elektronica, orkestreert naadloos numerieke displays.Het werkt met een stijgende klokinvoer, waarbij segmenten A-G op een display van 7 segmenten ontsteken om de huidige telling te weerspiegelen, waardoor de zorgvuldige aandacht wordt opgeroepen voor detail in de traditionele kunstenaarschap.Digitale klokken en tellers zijn vaak afhankelijk van hun consistente en effectieve functionaliteit.

Na ontvangst van een klokpuls gaat de 4026 het aantal voort en zet dit digitale signaal om in de verlichting van specifieke segmenten op het display.Wanneer de ingang van de inschakelen hoog is ingesteld, wordt de informatie continu vernieuwd en biedt het een onveranderlijke weergave op het display, die doet denken aan het zorgvuldige onderhoud van vintage klokken die tijdelijke nauwkeurigheid behouden.

U kunt genieten van de flexibiliteit van het resetten van de telling of het uitschakelen van de telfunctie door middel van die welke verwant zijn aan die welke worden gebruikt in de 4017 tellers.Dit vermogen om periodieke resets uit te voeren is dominant in dynamische instellingen die routinematige kalibratie naar nul vereisen, vergelijkbaar met controlepunten in een marathon die helpt bij precieze tijdbeheer en prestatieanalyse.De naadloze integratie van dergelijke resets benadrukt de veelzijdigheid van de teller.

De ÷ 10 output van de 4026 breidt de telcapaciteit buiten een enkel cijfer uit, waardoor het trapsgewijze van extra tellers wordt vergemakkelijkt om ingewikkelde numerieke systemen te construeren.Deze capaciteit voor expansie weerspiegelt de evolutionaire reis van numerieke systemen in de geschiedenis, waar evolueren van basiseenheden tot complexe en hogere orde tellen een groot aantal vooruitgang ondersteunde, van vroege handel tot verfijnd modern computergebruik.

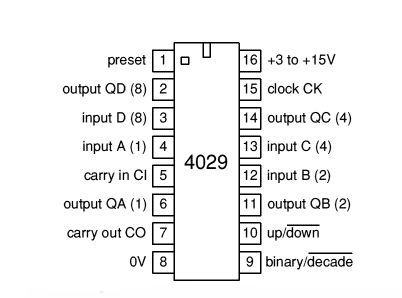

4029 Teller met vooraf ingestelde mogelijkheden

Het 4029 geïntegreerde circuit blinkt uit als een synchrone teller, waardoor de uitgangstransities naadloos worden uitgelijnd met de klokpuls om foutieve glitches te voorkomen.Deze mogelijkheid zorgt voor precisie in digitale circuits, meestal die met timingtoepassingen.Het biedt dubbele functionaliteit met op en neer tellen, waardoor de ontwerpflexibiliteit wordt verbeterd.De functie Up/Down stuurt de telrichting met een hoog signaal voor verhogelijke tellingen en een laag signaal voor het verminderen van.Het verwerken van de richtinginvoer tijdens de hoge fase van de klokpuls is vereist om gladde bewerkingen te garanderen en potentiële fouten te minimaliseren.

De 4029 tellers kunnen worden geïnitialiseerd naar een specifieke waarde door binair gecodeerde pennen te gebruiken naast een hoog signaal op de vooraf ingestelde ingang.Dit voegt waarde toe in scenario's die onmiddellijke tegenaanpassing vereisen, zoals synchroniseren met een externe gebeurtenis of herstelbewerkingen in een bekende staat.Deze functie ziet frequent gebruik wanneer precieze intervalmetingen dominant zijn.Het gemak van het voorzetten van tellers verbreedt de toepassing ervan in systemen, van eenvoudige digitale klokken tot ingewikkelde computermechanismen.

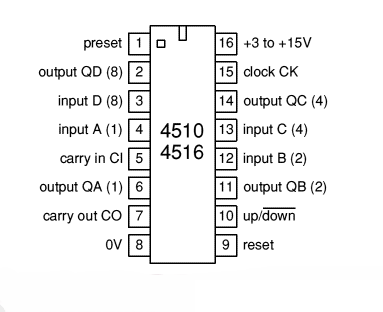

4510 Up/Down decennium teller en 4516 omhoog/omlaag 4-bit teller

De synchrone 4510 en 4516 tellers, vergelijkbaar met het 4029-model, vertonen een ongeëvenaarde capaciteit voor foutloze prestaties.Directionele consistentie en resetten worden beheerd via specifieke inputs, waardoor homogene bewerkingen worden gewaarborgd.Bovendien is het, om de voorstellingsfunctie harmonieus te laten functioneren, vereist voor de klokinvoer om een ​​lage toestand te behouden om synchronisatie te bereiken.

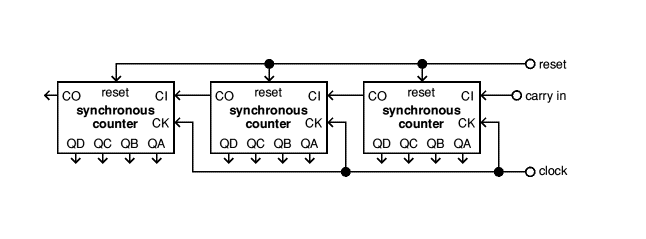

Het opzetten van synchrone tegennetwerken

Om een ​​onderling verbonden netwerk van tellers te vormen, synchroniseer ze zorgvuldig door hun klokinvoer samen te configureren en de uitvoering van de ene teller rechtstreeks in de vervoer van de volgende te kanaliseren.In de 4029-, 4510- en 4516-modellen is het vasthouden van de invoer van de initiële teller in een lage toestand een must, waardoor nauwkeurige signaalreizen door het netwerk worden vergemakkelijkt.Deze opstelling kan worden vergeleken met het uitvoeren van een orkest, waarbij elk component bijdraagt ​​aan harmonie, waardoor stabiliteit in praktische circuitontwerpen wordt verhoogd.Het benadrukt tegelijkertijd de betrouwbaarheid van deze apparaten binnen ingewikkelde digitale systemen.

Het effectief regelen van een reeks tellers in toepassingen omvat precisie bij het beheren van de draagketenverbindingen om fouten zoals gemiste of dubbele tellingen te voorkomen.Deze taak belichaamt zorgvuldige voorbereiding en strategisch personen, en biedt diepgaande inzichten in probleemoplossing en benadrukt het belang van aandacht voor detail.Bovendien kan het reflecteren op de effecten van een goed gestructureerde opstelling waardevolle richtlijnen bieden voor het verbeteren van de algehele efficiëntie van systemen, waardoor een rijker begrip van de complexiteit in digitaal ontwerp wordt gecultiveerd.

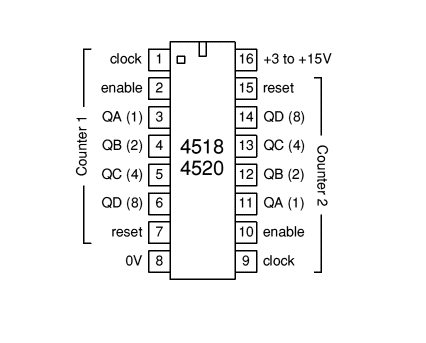

Vergelijking van de 4518 en 4520 Teller IC's

De 4518 en 4520 geïntegreerde circuits worden ontworpen met dubbele parallelle tellers, die elk synchroon vooruitgaan met de stijgende rand van een kloksignaal.Deze circuits bieden de functionaliteit die moet worden gereset op nul door aangewezen ingangen.Voor toepassingen die tellingen onder hun inherente maximale limiet noodzakelijk maken, moet een geschikte uitvoer worden omgeleid naar de reset -ingang.Deze methode vindt relevantie in diverse praktische toepassingen, meestal binnen het domein van frequentiedivisie en digitale kloksystemen.

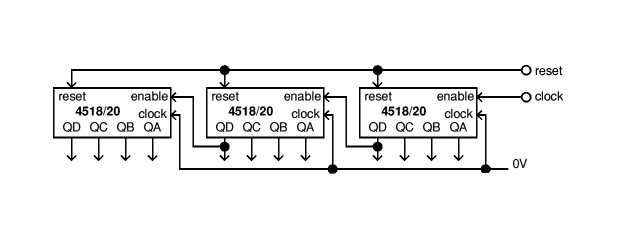

Seriële configuratietechnieken voor 4518 en 4520

Om een ​​uitgebreide tellingcyclus te creëren, moet men ervoor zorgen dat de klokinvoer in een lage toestand wordt gehandhaafd, terwijl de inschakeldangen worden geactiveerd.Door de uitgangen van de tellers serieel te verbinden, ontstaat er een trapsgewijze of rimpeleffect, waardoor ingewikkelde teldequenties worden nagebootst.Voor de grootste precisie in omgevingen waar timing ernstig is, zoals digitale signaalverwerkingssystemen, is het opnemen van logische poorten gunstig voor exacte synchrone tellen.Deze benadering is een voorbeeld van het belang van timingprecisie en staat als een bewijs van de ingewikkelde dans tussen elektronica en timing.

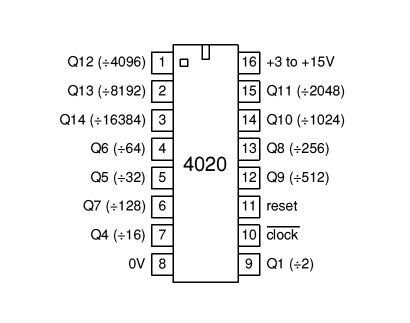

Overzicht van de 4020 14-bit Ripple Teller

Ripple-tellers functioneren door een reeks onderling verbonden flip-flops, waarbij de uitgang van de ene flip-flop de timing voor de volgende in de reeks biedt.In het specifieke geval van de 4020 14-bit teller komt elk bit overeen met een vermogen van twee, waardoor deling met 16.384 in alle fasen mogelijk is.Een opmerkelijk aspect van deze tellers is dat hun tellende volgorde vordert aan de dalende rand van het invoerkloksignaal, wat hun unieke operationele principe aantoont.

De outputfasen van een rimpelbalie zoals de 4020 zijn georganiseerd om steeds hogere bevoegdheden van twee te vertegenwoordigen.Qn betekent bijvoorbeeld de waarde van 2^n.Om de teller te wissen of te resetten, wordt een bepaalde hoge ingang toegepast, waardoor alle flip-flops op een vooraf bepaalde initiële toestand worden ingesteld.Succes in digitaal ontwerp omvat vaak het implementeren van effectieve resetmechanismen, zodat ervoor zorgt dat synchronisatie in het hele digitale systeem wordt bereikt.

Ripple -tellers kunnen, hoewel eenvoudig in ontwerp, uitdagingen introduceren vanwege hun inherente propagatievertragingen, die mogelijk ongewenste logische discrepanties veroorzaken.Wanneer een eerdere flip-flop van status verandert, is er een korte vertraging voordat deze overgang wordt waargenomen in de daaropvolgende flip-flop, die tijdelijk de integriteit van verbonden digitale circuits kan beïnvloeden.U kunt uit een schat aan ervaring putten, vaak aanvullende synchronisatietechnieken implementeren of kiezen voor alternatieven, zoals synchrone tellers, om deze potentiële problemen aan te pakken en aan te pakken.

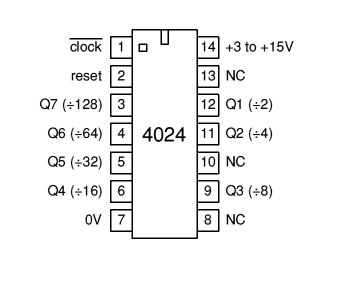

4024 Ripple Teller in digitale timing

De 4024 reageert op elke klokrand door door zijn toestanden te kabbelen, net als de 4020, met uitgangen die sequentiële krachten van twee weerspiegelen.Deze architectuur biedt een gestroomlijnde methode voor het weergeven van staten binnen het 7-bits register.Doorgaans worden deze tellers gebruikt in scenario's die een nauwkeurige divisie timing en frequentie vereisen, zoals digitale klokken of signaalverwerkingssystemen.U kunt zich regelmatig concentreren op zorgvuldige kloksignaalbeheer om problemen te voorkomen, waardoor wordt verzekerd dat overgangen soepel en voorspelbaar blijven.Deze praktijk weerspiegelt niet alleen technische bekwaamheid, maar weerspiegelt ook een diepgeworteld verlangen naar stabiliteit en controle.

De resetfunctie, vergelijkbaar met die van de 4020, kan worden geactiveerd om de teller onmiddellijk terug te brengen naar de initiële status.Binnen het dynamische veld van het ontwerp van het digitale circuit wordt een betrouwbare resetoptie zeer gewaardeerd, vooral tijdens power-up fasen of probleemoplossingssessies.U kunt vaak resetcontroles opnemen in bredere circuitsystemen, waardoor een gecontroleerde herstart vergemakkelijkt of synchronisatie mogelijk maakt over onderling verbonden modules.

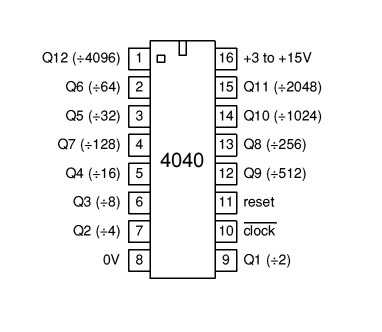

4040 12-bit Ripple Teller IC

De 4040 12-bit Ripple Counter werkt door klokinvoer en resetfuncties vergelijkbaar met die van de 4020 tellers.Het maakt gebruik van een reeks flip-flops om zijn telfuncties uit te voeren, door te verhogen via krachten van twee.Door in de monteurs van de 4040 te graven, kunnen men zijn uitgebreide toepassingen in digitale circuits waarderen, of het nu gaat om frequentietracking of divisie.

De basisbewerking van de 4040-ripple-teller is eenvoudig en effectief.Elke flip-flop in de ketting verdeelt de frequentie van het ingangssignaal door twee.Als frequentiedeler produceert de teller een gevarieerde reeks verdeelde frequenties, catering voor verschillende toepassingen.Deze functies worden meestal voordelig in instellingen waar precieze timingsignalen worden gezocht.Wanneer bijvoorbeeld digitale klokken of timingapparaten worden gemaakt, is het besturen van exacte tijdsintervallen of sequenties dynamisch en links rechtstreeks naar de betrouwbaarheid van de 4040.

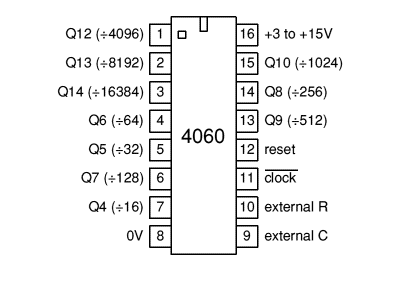

4060 14-bits rimpelbalie met ingebouwde oscillator

De 4060-ripple-teller is een actieve component in digitale logische systemen, ontworpen om de gebeurtenissen van invoersignalen opeenvolgend te tellen.Het nut strekt zich uit over verschillende toepassingen vanwege het vermogen om verdeelde klokfrequenties te genereren.Een gevaarlijke overweging is echter dat het interfaceren van zijn uitgangen met logische poorten tijdelijke glitches kan introduceren.Deze glitches treden op vanwege de inherente vertraging in hoe de uitgangen van de teller reageren op een klokpuls, een kenmerk van rimpelaanbtekeningen.

Ripple -tellers zoals de 4060 werken op de dalende rand van het kloksignaal, wat betekent dat de overgang van het signaal van hoog naar laag het telproces initieert.Elke uitgang, gelabeld als QN, komt overeen met een binaire telfase.De waarde van elke uitgang wordt bepaald door de formule Qn = 2^N, waarbij de nde fase de klokfrequentie verdeelt door 2^N.De uitgang Q4 verdeelt bijvoorbeeld de klokfrequentie met 16, terwijl de uitgang Q14 deze verdeelt met 16.384.Belangrijk is dat in het 4060 -model bepaalde uitgangen - specifiek Q1 tot Q3 en Q11 - inactief zijn en niet kunnen worden gebruikt.

De reset -invoer is een andere belangrijke functie.Bewaar de reset -ingang in een lage toestand om een ​​soepel tellen te garanderen.Het instellen van de reset -ingang hoog zal de telling onmiddellijk nereren, waardoor alle uitgangen laag worden en het proces vanaf het begin opnieuw opstarten.Deze functionaliteit is nuttig in toepassingen waar een hervestbare teller vereist is.Een van de bepalende kenmerken van de 4060 is de interne oscillator, die drie verschillende configuratie -opties ondersteunt voor het genereren van het kloksignaal.Deze opties zorgen voor flexibiliteit bij het voldoen aan specifieke toepassingsvereisten.Hieronder staan ​​de drie configuraties:

• Externe klokbron: de 4060 kan worden bediend met een externe klokbron.In deze configuratie wordt het kloksignaal rechtstreeks in de klokinvoerpen van de teller ingevoerd.Bij het gebruik van een externe klok worden pennen 9 en 10, die zijn gereserveerd voor oscillatorcomponenten, omzeild.Deze opstelling biedt gebruikers een eenvoudig middel om de 4060 te integreren in systemen waar een bestaande klokbron beschikbaar is.

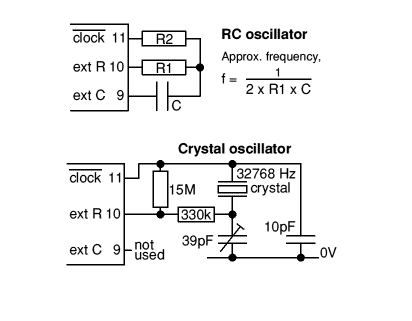

• RC -oscillatorconfiguratie: een RC -oscillator kan worden aangesloten op de 4060 om het kloksignaal te genereren.Deze opstelling vereist een externe weerstand (R) en condensator (C) om de oscillatiefrequentie te bepalen.De frequentie wordt ongeveer berekend als:

F ≈ 1 / (2 × R1 × C)

Om een ​​stabiele werking te garanderen, wordt het aanbevolen om deze richtlijnen te volgen.R1 moet ten minste 50 kΩ zijn, waarbij R2 (optioneel) 2-10 keer de waarde van R1 is.De prestaties van de RC -oscillator zijn gevoelig voor voedingsspanningsvariaties, dus spanningsstabiliteit is cruciaal, vooral bij het werken onder 7V.

• Crystal -oscillatoropstelling: voor toepassingen die een hoge precisie vereisen, kan een kristaloscillator worden gebruikt.Een typisch voorbeeld is het gebruik van een 32.768 Hz -kristal, dat een zeer nauwkeurige 2 Hz -output produceert bij Q14.In deze opstelling.Pin 9 is ongebruikt en vereenvoudigt het circuit.De Crystal Oscillator zorgt voor betrouwbare en stabiele frequentieverolen, waardoor het ideaal is voor timing- en kloktoepassingen.

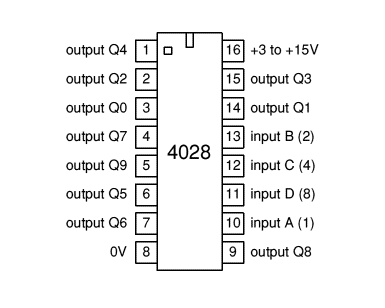

BCD tot decimale decoder

BCD tot decimale decoders verschijnen vaak in gevarieerde digitale toepassingen met verschillende doeleinden.Ze werken door een binair gecodeerde decimaal (BCD) -invoer te ontvangen en deze getrouw om te zetten in een overeenkomstige decimale output.In werkelijke situaties, als er een ongeldige BCD -ingang wordt aangetroffen, zal de uitvoer standaard naar een lage toestand, waarvoor de betrouwbaarheid van digitale systemen worden gewaarborgd door foutieve resultaten te minimaliseren.Dergelijke functies helpen u bij het bereiken van nauwkeurigheid en precisie in de creaties van uw digitale circuit.

Elke decoder bevat logische poorten die elke 4-bit BCD-invoer met elkaar verbinden met een unieke decimale uitkomst.Dit ontwerp ondersteunt de werking van componenten die decimale weergave of verwerking nodig hebben.Digitale klokken en rekenmachines gebruiken bijvoorbeeld dergelijke decoders om de BCD-gecodeerde tijd of numerieke ingangen te transformeren in een indeling die gemakkelijk te begrijpen is door interfaces.Uw inzichten benadrukken het belang van het nauwgezet maken van de decoderingslogica voor soepele integratie in expansieve systemen.Grondige initiële planning kan dit proces aanzienlijk verlichten.

Binnen het domein van consumentenelektronica vergemakkelijkt BCD tot decimale decoders een effectieve gegevensweergave op LED- of LCD -panelen.Deze specifieke applicatie benadrukt de praktische behoefte om binaire gegevens om te zetten in toegankelijke informatie.Het confronteren van uw interface -obstakels omvat vaak het verfijnen van het decodercircuit om het stroomverbruik te verminderen en de responsiviteit te behouden.Een dergelijk evenwicht vinden verhoogt niet alleen de prestaties, maar verrijkt ook uw tevredenheid.

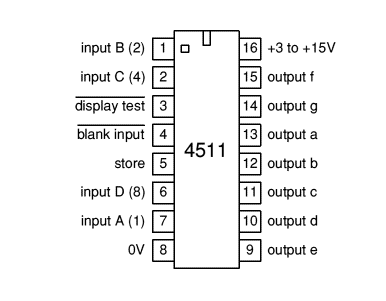

4511 BCD tot 7-segment Display Driver Driver

De mogelijkheid om binaire decimale (BCD) ingangen om te zetten in een display-uitgang van 7-segment bevat verschillende toepassingen in elektronica.De 4511-driver chip speelt een dominante rol in dit proces, specifiek vervaardigd om de segmenten van een gemeenschappelijke kathode 7-segment display te verlichten op basis van BCD-invoersignalen.Het graven in dit conversieproces verrijkt niet alleen technisch begrip, maar werpt ook licht op het praktische gebruik ervan in alledaagse apparaten.

De 4511 -chip werkt als een brug tussen digitale invoer en visuele uitvoersystemen, waardoor BCD -waarden worden vertaald in verschillende weergavesegmenten.Het vindt zijn plaats in scenario's waar numerieke displays, zoals digitale klokken en elektronische meters, eenvoudig zijn, en in gevallen waarin het opslaan en ophalen van instellingen de prestaties aanzienlijk kan beïnvloeden.Vaardigheid bij het omgaan met de PIN -configuratie van de 4511 en het begrijpen van de logica zijn de sleutel, evenals vaardigheden in het solderen en circuitontwerp, wat de praktische toepassing aanzienlijk verbetert.

Gebruikmakend van een gemeenschappelijk kathode-type display met de 4511-stuurprogramma-chip uitlijnt met de elektrische eigenschappen van display-eenheden.Deze benadering omvat het aarding van elk segment via een uniforme kathodeverbinding, waardoor de individuele segmentregeling door de uitgangen van de 4511 wordt vergemakkelijkt.Een dergelijke compatibiliteit benadrukt de verdienste van het grijpen van componentspecificaties, waarbij praktische inzichten benadrukken hoe effectief energiebeheer de levensduur van de componenten verlengt.

Het programmeren van de juiste BCD-codes tijdens conversie naar 7-segment displays is het ultieme tot uitvoer van de gewenste numeriek.Het testen van verschillende inputs voor precisie accentueert de noodzaak van nauwkeurigheid in deze technische onderneming.Bovendien zorgen instellingen voor opslagflexibiliteit aan aanpassingen of veranderingen in display -behoeften in de loop van de tijd, waardoor het aanpassingsvermogen wordt verbeterd in omgevingen die dynamische veranderingen vereisen.
