Basisprincipes van de temperatuurschakelaar die u moet kennen

Met een temperatuurschakelaar kunt u een elektrisch circuit regelen door het in of uit te schakelen wanneer een ingestelde temperatuur wordt bereikt.In dit artikel leert u hoe een temperatuurschakelaar werkt, wat de belangrijkste onderdelen zijn en welke verschillende typen beschikbaar zijn.U zult ook de voordelen, beperkingen en algemene toepassingen ervan in verschillende systemen begrijpen.Bovendien ziet u hoe u de juiste temperatuurschakelaar voor uw behoeften kiest.

Catalogus

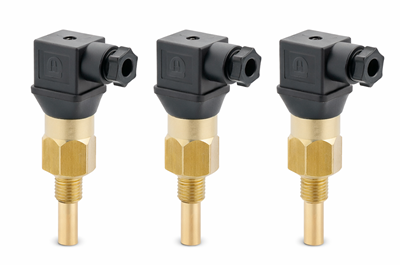

Figuur 1. Industriële temperatuurschakelaar

Wat is een temperatuurschakelaar?

Een temperatuurschakelaar is een apparaat dat de temperatuur bewaakt en automatisch een elektrisch circuit opent of sluit wanneer een ingestelde limiet wordt bereikt.Het wordt veel gebruikt in elektrische systemen om apparatuur te controleren of oververhitting te voorkomen.In tegenstelling tot sensoren die alleen temperatuur meten, voert een temperatuurschakelaar direct een schakelactie uit.Dit maakt het nuttig voor eenvoudige en betrouwbare temperatuurgebaseerde regeling.Het wordt vaak aangetroffen in industriële machines, HVAC-systemen en apparaten.

De belangrijkste rol van een temperatuurschakelaar is bescherming en automatisering.Het helpt apparatuur te stoppen als de temperatuur te hoog of te laag wordt.Dit vermindert het risico op schade, uitval of veiligheidsrisico's.Het kan ook worden gebruikt om apparaten zoals ventilatoren, verwarmingen of compressoren te starten of stoppen.Vanwege zijn eenvoudige functie is het een sleutelcomponent in veel besturingssystemen.

Werkingsprincipe van een temperatuurschakelaar

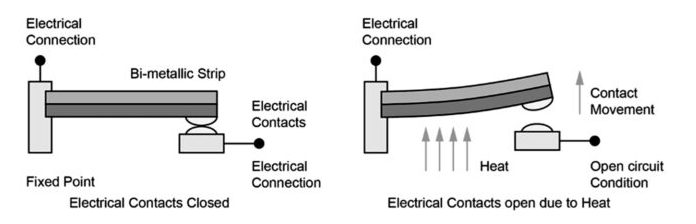

Figuur 2. Werkingsprincipe van de temperatuurschakelaar

Een temperatuurschakelaar werkt door temperatuurveranderingen waar te nemen en deze om te zetten in een mechanische of elektrische actie.Ten eerste detecteert het sensorelement een stijging of daling van de temperatuur vanuit de omgeving.Naarmate de temperatuur een vooraf ingestelde waarde nadert, begint het interne mechanisme op deze verandering te reageren.Zodra het setpoint is bereikt, activeert het apparaat een schakelactie die de elektrische contacten opent of sluit.Deze actie onderbreekt of maakt de stroom van stroom in het circuit mogelijk.Wanneer de temperatuur weer normaal wordt, kan de schakelaar afhankelijk van het ontwerp automatisch worden gereset of in de nieuwe staat blijven.Dit eenvoudige proces zorgt voor een betrouwbare temperatuurregeling zonder de noodzaak van continue monitoring.

Hoofdcomponenten van een temperatuurschakelaar

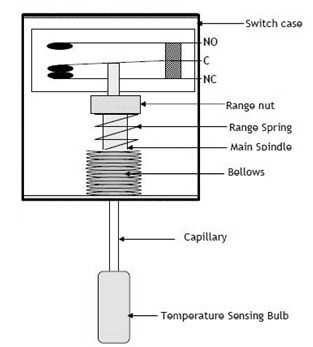

Figuur 3. Componenten van de capillaire temperatuurschakelaar

• Temperatuurwaarnemingslamp

De sensorlamp is het onderdeel dat de temperatuur uit de omgeving detecteert.Het wordt meestal in direct contact geplaatst met het medium dat wordt bewaakt.Wanneer de temperatuur verandert, zet de vloeistof in de lamp uit of krimpt deze in.

• Capillaire buis

Het capillaire buisje verbindt de sensorbol met het interne mechanisme.Het transporteert de drukveranderingen veroorzaakt door temperatuurvariaties.Hierdoor is teledetectie op afstand mogelijk zonder dat het hele apparaat in de hete ruimte hoeft te worden geplaatst.

• Balg

De balg zet drukveranderingen om in mechanische beweging.Naarmate de interne vloeistof uitzet, zet de balg ook uit.Deze beweging wordt gebruikt om het schakelmechanisme te bedienen.

• Schakelcontacten (NO/NC/C)

De contacten besturen het elektrische circuit door te openen of te sluiten.Normaal open (NO) en normaal gesloten (NC) contacten bepalen de circuitstatus.Wanneer ze worden geactiveerd, veranderen de contacten van positie om de stroom te regelen.

• Afstelschroef/bereikmoer

Dit onderdeel wordt gebruikt om het gewenste temperatuurpunt in te stellen.Het past de kracht aan die nodig is om de schakelaar te activeren.Hierdoor is het mogelijk om de schakeltemperatuur aan te passen.

• Veermechanisme

De veer biedt weerstand en helpt het systeem terug te brengen naar zijn oorspronkelijke positie.Het balanceert de beweging van de balg.Dit zorgt voor een stabiele en herhaalbare schakelactie.

Soorten temperatuurschakelaars

Temperatuurschakelaars worden voornamelijk geclassificeerd op basis van hoe ze de temperatuur waarnemen en hun interne constructie.

Bimetaaltemperatuurschakelaars

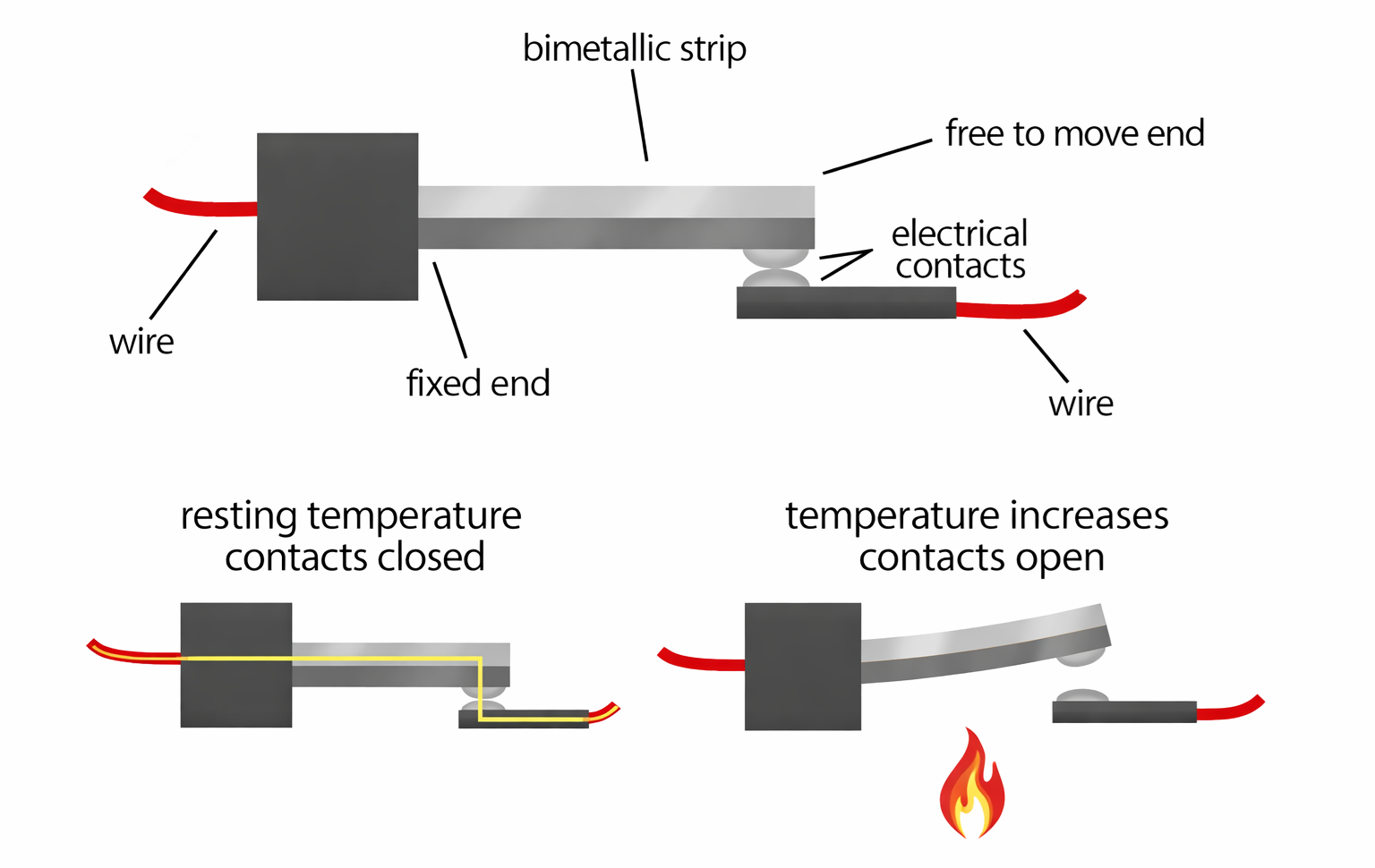

Figuur 4. Bimetaaltemperatuurschakelaar

Een bimetaaltemperatuurschakelaar maakt gebruik van een strip gemaakt van twee verschillende metalen die aan elkaar zijn gebonden en die verschillend op warmte reageren.Deze metalen zetten met verschillende snelheden uit als de temperatuur verandert.De strip is aan het ene uiteinde vastgezet en aan het andere uiteinde vrij beweegbaar.Deze eenvoudige constructie maakt hem compact en betrouwbaar voor basistemperatuurregeling.Het wordt vaak gebruikt in huishoudelijke apparaten en goedkope beveiligingssystemen.

Naarmate de temperatuur stijgt, buigt de strip als gevolg van de ongelijkmatige uitzetting van de metalen.Deze buigbeweging duwt of trekt de elektrische contacten.Wanneer de ingestelde temperatuur is bereikt, openen of sluiten de contacten het circuit.Naarmate de temperatuur daalt, keert de strip terug naar zijn oorspronkelijke vorm en wordt de schakelaar gereset.Dit type temperatuurschakelaar staat bekend om zijn eenvoud en duurzaamheid.

Temperatuurschakelaars voor vloeistofexpansie

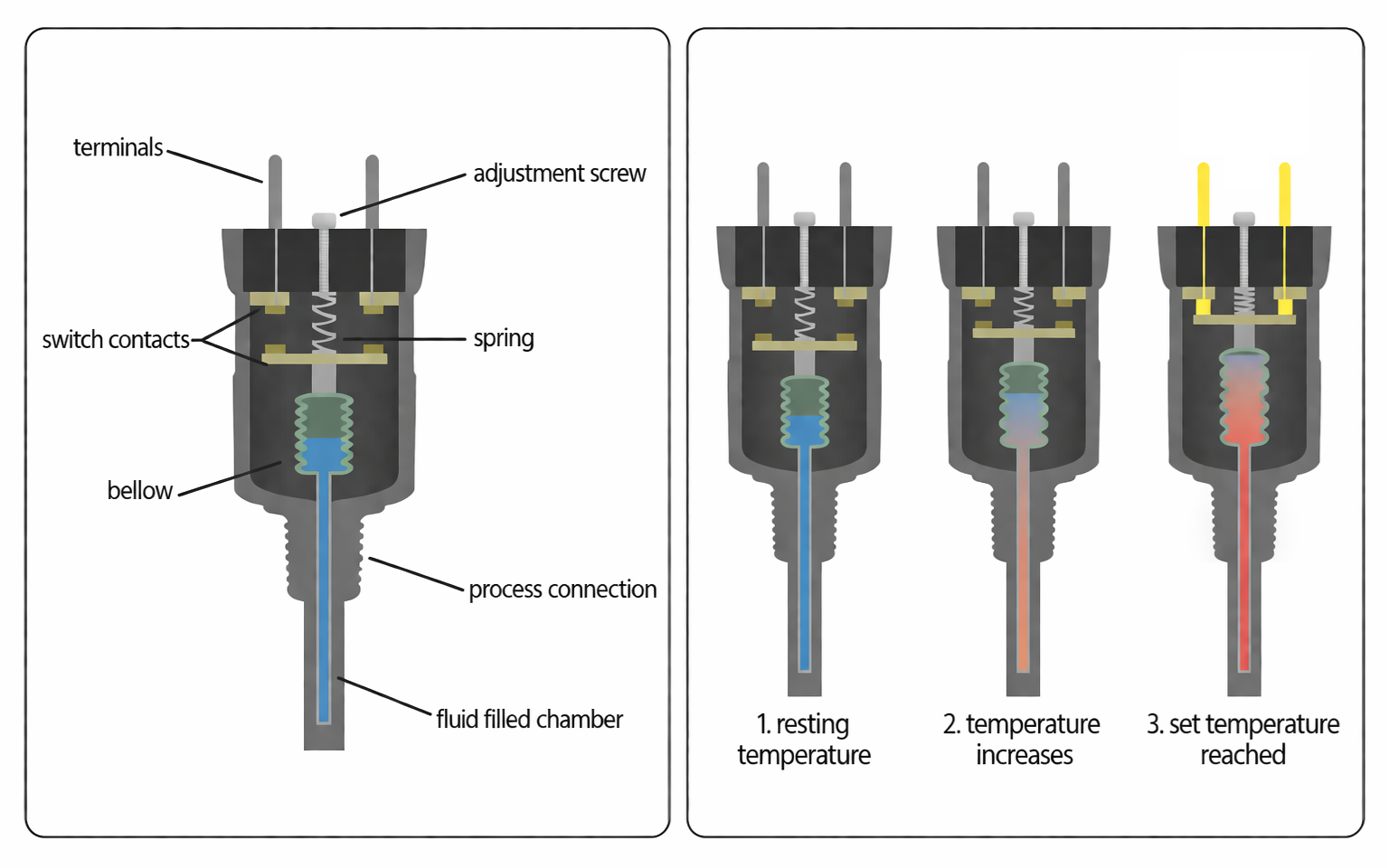

Figuur 5. Temperatuurschakelaar vloeistofexpansie

Een temperatuurschakelaar voor vloeistofexpansie werkt op basis van de expansie van vloeistof of gas in een afgesloten systeem.Het omvat doorgaans een sensorbol, capillaire buis en een drukgevoelig element.De vloeistof binnenin zet uit naarmate de temperatuur stijgt en creëert druk in het systeem.Dit ontwerp maakt nauwkeurige detectie mogelijk, zelfs in afgelegen of ruige omgevingen.Het wordt veel gebruikt in industriële en HVAC-toepassingen.

Wanneer de temperatuur stijgt, genereert de uitzettende vloeistof druk die een mechanisch element beweegt.Deze beweging wordt doorgegeven aan de schakelcontacten.Zodra de ingestelde temperatuur is bereikt, veranderen de contacten van status om het circuit te besturen.Naarmate de temperatuur daalt, trekt de vloeistof samen en keert het systeem terug naar de oorspronkelijke staat.Dit type biedt een hogere nauwkeurigheid en een langere detectieafstand in vergelijking met eenvoudige ontwerpen.

Elektronische (solid-state) temperatuurschakelaars

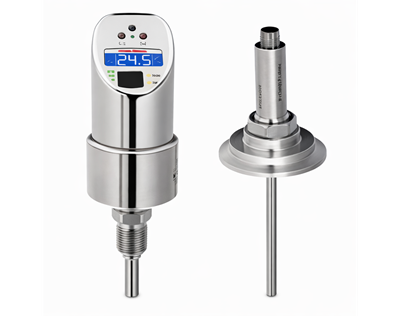

Figuur 6. Elektronische temperatuurschakelaar

Een elektronische temperatuurschakelaar maakt gebruik van sensoren en elektronische circuits om temperatuurveranderingen te detecteren.Het maakt doorgaans gebruik van componenten zoals thermistors of RTD's voor nauwkeurige metingen.Het apparaat bevat een regelcircuit dat de gemeten temperatuur vergelijkt met een vooraf ingestelde waarde.Dit type biedt een hogere nauwkeurigheid en snellere respons dan mechanische schakelaars.Het wordt vaak gebruikt in moderne industriële systemen.

Wanneer de waargenomen temperatuur het instelpunt bereikt, verzendt het elektronische circuit een signaal om het schakelen te activeren.Hierdoor kan een relais of een halfgeleideruitgang worden geactiveerd.De schakelactie is schoon en consistent dankzij minimale mechanische beweging.Veel modellen zijn voorzien van digitale displays en aanpasbare instellingen voor betere controle.Dit maakt ze geschikt voor toepassingen die nauwkeurige temperatuurbewaking vereisen.

Specificaties temperatuurschakelaar

Functie	Temperatuur Schakel	Thermostaat	Temperatuur Sensor
Functie	Aan/uit schakelen op vooraf ingestelde limiet	Behoudt doel temperatuur bereik	Detecteert en voert temperatuurgegevens uit
Uitvoertype	Droog contact (NO/NC), SPDT	Relaisuitgang of stuursignaal (0–10V, PWM)	Analoog (mV, Ω) of digitaal (I2C, 4–20mA)
Nauwkeurigheid	±2°C tot ±5°C	±0,5°C tot ±2°C	±0,1°C tot ±1°C
Controle Vermogen	Enkele drempel actie	Gesloten lus regelgeving	Geen controle (alleen meting)
Reactietijd	1–10 seconden (mechanisch)	5–30 seconden (systeemafhankelijk)	<1 seconde (elektronisch)
Instelpuntbereik	Vast of instelbaar (bijv. 30°C–150°C)	Verstelbaar (bijv. 10°C–30°C ruimteregeling)	Geen instelpunt
Differentieel (Hysteresis)	2°C–20°C	0,5°C–2°C	Niet van toepassing
Vermogensafhandeling	Direct schakelen tot 15A @ 250V AC	Controles extern relais/belasting (≤10A typisch)	Geen stroom schakelen
Detectiemethode	Mechanisch (bimetaal/vloeistof) of elektronisch	Elektronisch of elektromechanisch	Thermistor, RTD, thermokoppel
Uitgangsstatus	Binair (AAN/UIT alleen)	Modulerend of gefaseerde controle	Continu signaal
Installatie Typ	Met schroefdraad, onderdompeling, oppervlak	Wandmontage of paneelgemonteerd	Sonde, oppervlak, of ingebed
Operationeel Spanning	12V–240V AC/DC	24V–240V AC/DC	3,3 V–24 V gelijkstroom
Bescherming Beoordeling	IP40–IP67	IP20–IP40 (typisch binnen)	IP20–IP68 (afhankelijk van sonde)
Typische levensduur	Cycli van 100k–500k	Cycli van 50k–200k	>1 miljoen lezingen
Gemeenschappelijk gebruik	Oververhitting bescherming, uitschakelcontrole	HVAC-temperatuur regelgeving	Controle, gegevens logboekregistratie, controlesystemen

Voor- en nadelen van temperatuurschakelaar

Voordelen van temperatuurschakelaars

• Eenvoudige en betrouwbare bediening

• Direct schakelen zonder controller

• Lage kosten en eenvoudige installatie

• Duurzaam in zware omstandigheden

• Minimaal onderhoud vereist

• Snelle reactie in basissystemen

Beperkingen van temperatuurschakelaars

• Beperkte nauwkeurigheid vergeleken met sensoren

• Vast of beperkt verstelbereik

• Mechanische slijtage bij sommige typen

• Niet geschikt voor complexe besturing

• Mogelijke vertraging in responstijd

• Minder nauwkeurig dan digitale systemen

Toepassingen van temperatuurschakelaar

Temperatuurschakelaars worden veel gebruikt in verschillende industrieën voor controle- en veiligheidsdoeleinden.

1. HVAC-systemen

Temperatuurschakelaars worden gebruikt in verwarmings-, ventilatie- en airconditioningsystemen.Ze helpen bij het regelen van ventilatoren, compressoren en verwarmingen op basis van temperatuurlimieten.Dit zorgt voor stabiele binnenomstandigheden en voorkomt oververhitting.Ze verbeteren ook de energie-efficiëntie door de werking van het systeem te automatiseren.

2. Bescherming van industriële machines

In industriële apparatuur voorkomen temperatuurschakelaars oververhitting van motoren en machines.Ze schakelen systemen automatisch uit wanneer de temperatuur de veilige limieten overschrijdt.Dit beschermt dure apparatuur tegen schade.Het vermindert ook de uitvaltijd en onderhoudskosten.

3. Huishoudelijke apparaten

Temperatuurschakelaars worden gebruikt in apparaten zoals ovens, waterkokers en strijkijzers.Ze regelen de temperatuur om een ​​veilige werking te garanderen.Dit voorkomt oververhitting en verbetert de levensduur van het product.Ze zijn belangrijk voor de gebruikersveiligheid van dagelijkse apparaten.

4. Automobielsystemen

Voertuigen gebruiken temperatuurschakelaars om de motor- en koelvloeistoftemperatuur te controleren.Ze activeren koelventilatoren wanneer dat nodig is.Dit draagt ​​bij aan het behoud van optimale motorprestaties.Het voorkomt ook oververhitting en uitval van de motor.

5. Koelsystemen

Temperatuurschakelaars regelen compressoren en ontdooicycli in koelunits.Ze zorgen voor consistente koelomstandigheden.Dit is belangrijk voor de opslag en conservering van voedsel.Het verbetert ook de systeemefficiëntie.

6. Veiligheids- en alarmsystemen

Temperatuurschakelaars worden gebruikt in brandbeveiligings- en alarmsystemen.Ze detecteren abnormale temperatuurstijgingen en activeren waarschuwingen.Dit zorgt voor vroegtijdige waarschuwing in gevaarlijke situaties.Het helpt mensen en eigendommen te beschermen.

Temperatuurschakelaar versus thermostaat versus temperatuursensor

Functie	Temperatuur Schakel	Thermostaat	Temperatuur Sensor
Functie	Aan/uit schakelen op vooraf ingestelde limiet	Behoudt doel temperatuur bereik	Detecteert en voert temperatuurgegevens uit
Uitvoertype	Droog contact (NO/NC), SPDT	Relaisuitgang of stuursignaal (0–10V, PWM)	Analoog (mV, Ω) of digitaal (I2C, 4–20mA)
Nauwkeurigheid	±2°C tot ±5°C	±0,5°C tot ±2°C	±0,1°C tot ±1°C
Controle Vermogen	Enkele drempel actie	Gesloten lus regelgeving	Geen controle (alleen meting)
Reactietijd	1–10 seconden (mechanisch)	5–30 seconden (systeemafhankelijk)	<1 seconde (elektronisch)
Instelpuntbereik	Vast of instelbaar (bijv. 30°C–150°C)	Verstelbaar (bijv. 10°C–30°C ruimteregeling)	Geen instelpunt
Differentieel (Hysteresis)	2°C–20°C	0,5°C–2°C	Niet van toepassing
Vermogensafhandeling	Direct schakelen tot 15A @ 250V AC	Controles extern relais/belasting (≤10A typisch)	Geen stroom schakelen
Detectiemethode	Mechanisch (bimetaal/vloeistof) of elektronisch	Elektronisch of elektromechanisch	Thermistor, RTD, thermokoppel
Uitgangsstatus	Binair (AAN/UIT alleen)	Modulerend of gefaseerde controle	Continu signaal
Installatie Typ	Met schroefdraad, onderdompeling, oppervlak	Wandmontage of paneelgemonteerd	Sonde, oppervlak, of ingebed
Operationeel Spanning	12V–240V AC/DC	24V–240V AC/DC	3,3 V–24 V gelijkstroom
Bescherming Beoordeling	IP40–IP67	IP20–IP40 (typisch binnen)	IP20–IP68 (afhankelijk van sonde)
Typische levensduur	Cycli van 100k–500k	Cycli van 50k–200k	>1 miljoen lezingen
Gemeenschappelijk gebruik	Oververhitting bescherming, uitschakelcontrole	HVAC-temperatuur regelgeving	Controle, gegevens logboekregistratie, controlesystemen

Hoe kies je de juiste temperatuurschakelaar?

Het kiezen van de juiste temperatuurschakelaar zorgt voor een betrouwbare en efficiënte werking in uw systeem.

1. Bepaal het temperatuurbereik

Bepaal eerst de minimum- en maximumtemperatuur die uw toepassing vereist.Binnen dit bereik moet de schakelaar veilig werken.Het kiezen van het juiste bereik voorkomt schade en zorgt voor nauwkeurig schakelen.Houd altijd rekening met mogelijke temperatuurschommelingen.Dit helpt voorkomen dat u een te klein apparaat selecteert.

2. Selecteer het juiste type

Kies tussen bimetaal, vloeistofexpansie of elektronische typen.Elk type is geschikt voor verschillende toepassingen en nauwkeurigheidsbehoeften.Mechanische typen zijn eenvoudig, terwijl elektronische typen precisie bieden.Houd rekening met het milieu en het vereiste prestatieniveau.Dit zorgt ervoor dat de switch aansluit bij uw systeemvereisten.

3. Controleer de contactbeoordeling

Zorg ervoor dat de schakelaar de elektrische belasting van uw systeem aankan.De contactwaarde moet overeenkomen met de spannings- en stroomvereisten.Het gebruik van een schakelaar met een lager vermogen kan defecten of schade veroorzaken.Controleer altijd de specificaties vóór installatie.Deze stap is goed voor de veiligheid.

4. Overweeg montage en installatie

Controleer hoe de switch in uw systeem wordt geïnstalleerd.Opties zijn onder meer ontwerpen met schroefdraad, opbouw of paneelmontage.Een juiste montage zorgt voor nauwkeurige temperatuurmeting.Het verbetert ook de betrouwbaarheid en levensduur.Kies een ontwerp dat bij uw opstelling past.

5. Evalueer de omgevingsomstandigheden

Houd rekening met factoren als vochtigheid, stof, trillingen en blootstelling aan chemicaliën.Kies een schakelaar met de juiste beschermingsgraad (IP-waarde).Zware omgevingen vereisen duurzamere materialen.Dit voorkomt storingen en garandeert prestaties op de lange termijn.Stem de schakelaar altijd af op de werkomstandigheden.

6. Kijk naar verstelbaarheid en functies

Bepaal of u instelbare instelpunten of een vaste werking nodig heeft.Sommige toepassingen vereisen fijnafstemming, terwijl andere een eenvoudige bediening vereisen.Extra functies zoals digitaal display of handmatige reset kunnen nuttig zijn.Deze functies verbeteren de bruikbaarheid en flexibiliteit.Selecteer op basis van uw controlebehoeften.

Conclusie

Temperatuurschakelaars bieden een eenvoudige en betrouwbare manier om systemen te controleren en te beschermen op basis van temperatuurveranderingen.Ze werken door temperatuurvariaties om te zetten in mechanische of elektronische schakelacties met behulp van componenten zoals sensorelementen, contacten en interne mechanismen.Verschillende typen, waaronder bimetaalschakelaars, vloeistofexpansieschakelaars en elektronische schakelaars, bieden verschillende niveaus van nauwkeurigheid en prestaties voor verschillende toepassingen.Door de kenmerken, toepassingen en selectiecriteria ervan te begrijpen, kunt u in elk systeem een ​​veilige, efficiënte en langdurige temperatuurregeling garanderen.
