Gids voor schuifschakelaars: hoe het werkt, typen en circuittoepassingen

In dit artikel leert u wat een schuifschakelaar is en hoe deze wordt gebruikt om de elektriciteitsstroom in een circuit te regelen.U zult het symbool, de interne constructie en het werkingsprincipe ervan begrijpen.Je onderzoekt ook de verschillende soorten schuifschakelaars, hun elektrische specificaties, voordelen, beperkingen en veel voorkomende toepassingen.Daarnaast zul je zien hoe schuifschakelaars zich verhouden tot tuimelschakelaars en paddle-schakelaars en hoe je de juiste kiest voor een circuit.

Catalogus

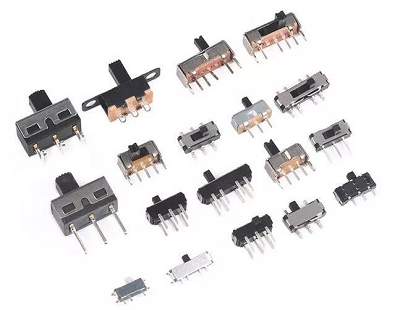

Figuur 1. Schuifschakelaar

Wat is een schuifschakelaar?

Een schuifschakelaar is een kleine handmatige elektromechanische schakelaar die wordt gebruikt om de stroom van elektrische stroom in een circuit te regelen.Het werkt door een kleine schuifregelaar van de ene naar de andere positie te verplaatsen om een ​​circuit AAN of UIT te zetten of de verbinding ervan te wijzigen.Schuifschakelaars worden vaak aangetroffen in elektronische apparaten, printplaten en bedieningspanelen, omdat ze compact en eenvoudig te bedienen zijn.Ze maken het mogelijk om de elektrische stroom handmatig in of uit te schakelen met een eenvoudige schuifbeweging.Vanwege hun betrouwbaarheid en eenvoudige ontwerp worden schuifschakelaars veel gebruikt in consumentenelektronica, vermogensregelaars en kleine elektronische modules.

Symbool van een schuifschakelaar

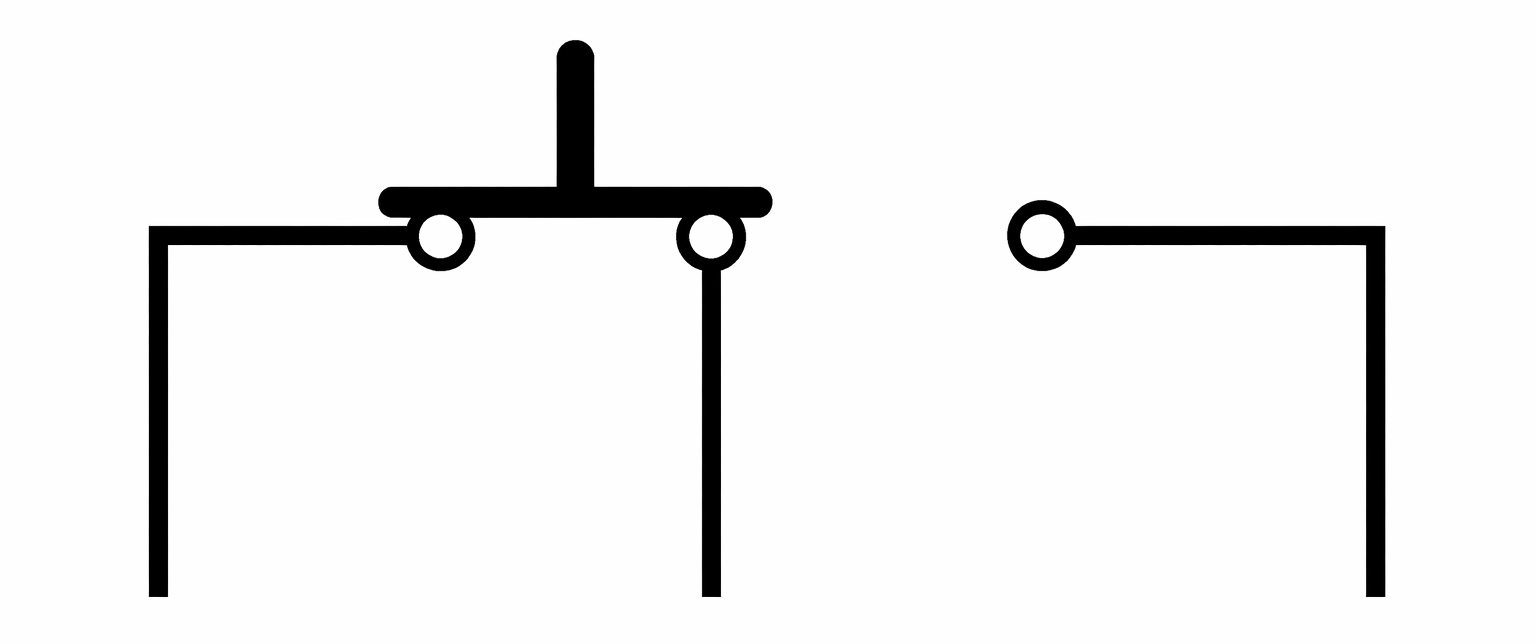

Figuur 2. Schuifschakelaarsymbool

In elektrische schema's vertegenwoordigt een schuifschakelaarsymbool het schakelapparaat dat wordt gebruikt om een elektrisch circuit te openen of te sluiten.Het symbool bestaat doorgaans uit vaste verbindingspunten en een beweegbare lijn die het schakelpad tussen terminals aangeeft.Dit diagram helpt ons te begrijpen hoe de schakelaar verschillende delen van een circuit verbindt.Het exacte symbool kan enigszins variëren, afhankelijk van de schakelaarconfiguratie die in het diagram wordt weergegeven.Het gebruik van standaard schematische symbolen zorgt ervoor dat schakelschema's duidelijk, consistent en gemakkelijk te interpreteren blijven tijdens elektronisch ontwerp en probleemoplossing.

Constructie van een schuifschakelaar

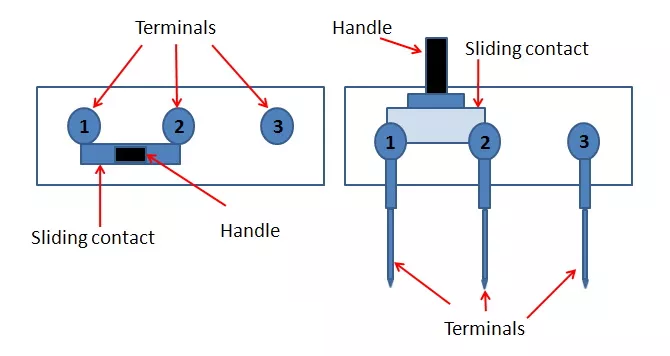

Figuur 3. Constructie van een schuifschakelaar

• Handgreep (schuif)

De hendel is het externe deel van de schuifschakelaar dat met een vinger wordt bewogen.Het is meestal gemaakt van plastic of duurzaam isolatiemateriaal om een ​​veilige handmatige bediening te garanderen.De hendel beweegt horizontaal langs een vast pad om de interne contacten in de schakelaar te verplaatsen.

• Glijdend contact (bewegend contact)

Het schuifcontact is het beweegbare geleidende stuk dat aan het schuifmechanisme is bevestigd.Het is meestal gemaakt van metaal om een ​​goed elektrisch contact tussen de aansluitingen te garanderen.Dit onderdeel beweegt fysiek over verschillende contactpunten wanneer de schuifregelaar wordt verplaatst.

• Terminals

Terminals zijn de metalen pinnen die de schuifschakelaar verbinden met een elektrisch circuit.Ze strekken zich uit vanaf de behuizing van de schakelaar, zodat ze op een printplaat (PCB) kunnen worden gesoldeerd.Elke klem fungeert als verbindingspunt tussen de schakelaar en de externe bedrading van het circuit.

• Huisvesting

De behuizing is de buitenbehuizing die de interne componenten van de schuifschakelaar omsluit en beschermt.Het wordt gewoonlijk gemaakt van plastic of metaal om mechanische sterkte en isolatie te bieden.De behuizing houdt de interne onderdelen op één lijn en beschermt ze tegen stof, schade en externe interferentie.

Werkingsprincipe van een schuifschakelaar

Het werkingsprincipe van een schuifschakelaar is gebaseerd op de beweging van een schuifactuator die de verbinding tussen interne contacten verandert.Wanneer u de schuifregelaar naar één kant duwt, wordt het interne contact uitgelijnd met een specifieke aansluiting in de schakelaar.Deze uitlijning voltooit het elektrische pad of verbreekt de verbinding, afhankelijk van de schakelaarpositie.Als het contact twee aansluitingen overbrugt, kan er elektrische stroom door het circuit stromen.Wanneer de schuifregelaar zich van het contactpunt verwijdert, wordt het circuitpad onderbroken en stopt de stroom.Door deze eenvoudige schuifbeweging kan de schakelaar de elektrische toestand van een circuit handmatig regelen.Vanwege dit eenvoudige mechanisme zorgen schuifschakelaars voor een betrouwbare handmatige bediening in veel elektronische systemen.

Soorten schuifschakelaars

SPDT-schuifschakelaar

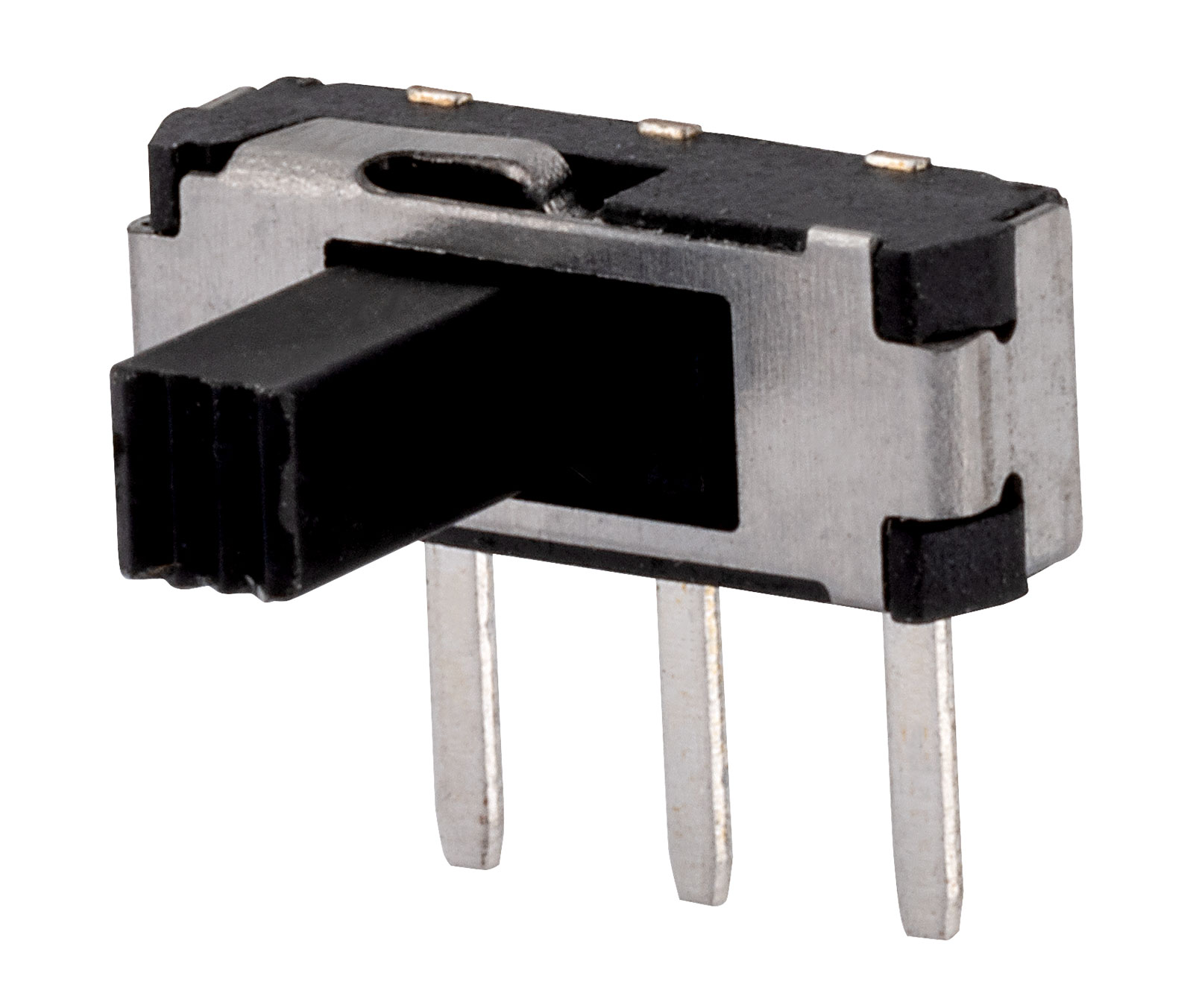

Figuur 4. SPDT-schuifschakelaar

Een SPDT-schuifschakelaar (Single Pole Double Throw) is een schakelaar die één ingangsterminal verbindt met een van de twee mogelijke uitgangsterminals.Het bevat één enkel bewegend contact dat tussen twee verschillende verbindingspunten kan schuiven.Wanneer de schuifregelaar naar één positie beweegt, wordt de ingangsterminal verbonden met de eerste uitgangsterminal.Wanneer de schuif naar de andere kant beweegt, verandert de verbinding naar de tweede uitgangsterminal.Door deze schakelactie kan een enkel circuitpad worden omgeleid tussen twee verschillende elektrische routes.Het ontwerp in de afbeelding illustreert hoe de schuifactuator de verbinding tussen de terminals verandert terwijl deze beweegt.Vanwege deze eenvoudige schakelopstelling worden SPDT-schuifschakelaars vaak gebruikt voor basissignaal- of circuitselectie.

SPST-schuifschakelaar

Figuur 5. SPST-schuifschakelaar

Een SPST-schuifschakelaar (Single Pole Single Throw) is het eenvoudigste type schuifschakelaar dat wordt gebruikt om een enkel elektrisch circuit te besturen.Het heeft één ingangsterminal en één uitgangsterminal die door de schuifactie worden verbonden of losgekoppeld.Wanneer de schuifregelaar naar de AAN-positie wordt verplaatst, verbindt het interne contact de twee aansluitingen met elkaar.Wanneer de schuifregelaar naar de UIT-positie beweegt, wordt het contact gescheiden en wordt het elektrische pad verbroken.Dit eenvoudige mechanisme fungeert als een basis AAN/UIT-bediening voor elektrische stroom.De structuur in de afbeelding laat zien hoe de schuif tussen twee posities verschuift om de verbinding te regelen.Vanwege zijn eenvoud wordt de SPST-schuifschakelaar veel gebruikt voor eenvoudige stroomschakelfuncties.

DPST-schuifschakelaar

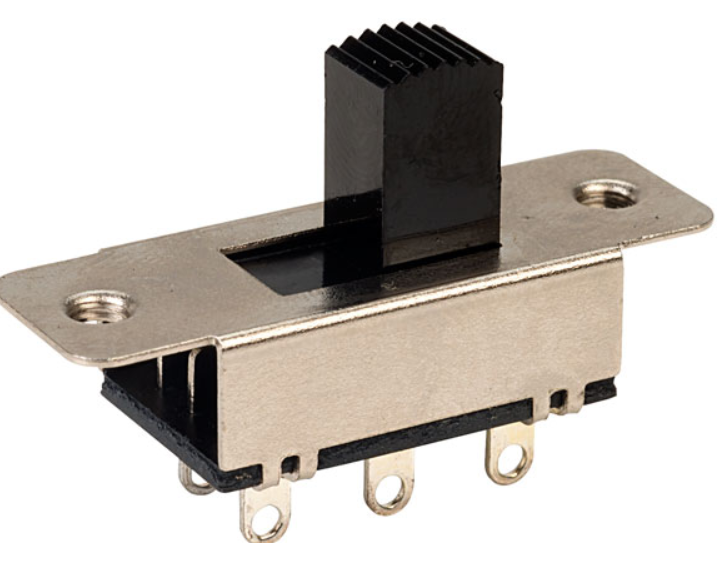

Figuur 6. DPST-schuifschakelaar

Een DPST-schuifschakelaar (Double Pole Single Throw) is ontworpen om twee onafhankelijke circuits tegelijkertijd te bedienen met behulp van een enkele schuifactie.Het bevat twee afzonderlijke interne schakelpaden die samen bewegen als de schuifregelaar wordt bediend.Wanneer de schuifregelaar naar de AAN-positie wordt geduwd, worden beide circuits tegelijkertijd aangesloten.Wanneer deze in de UIT-positie wordt gezet, worden beide verbindingen tegelijkertijd geopend.Dankzij dit ontwerp kunnen twee elektrische leidingen met elkaar worden geschakeld met één enkele handmatige bediening.De configuratie in de afbeelding geeft weer hoe één schuifbeweging twee interne schakelpaden beïnvloedt.DPST-schuifschakelaars worden vaak gebruikt wanneer twee circuits samen op gesynchroniseerde wijze moeten worden bestuurd.

DPDT-schuifschakelaar

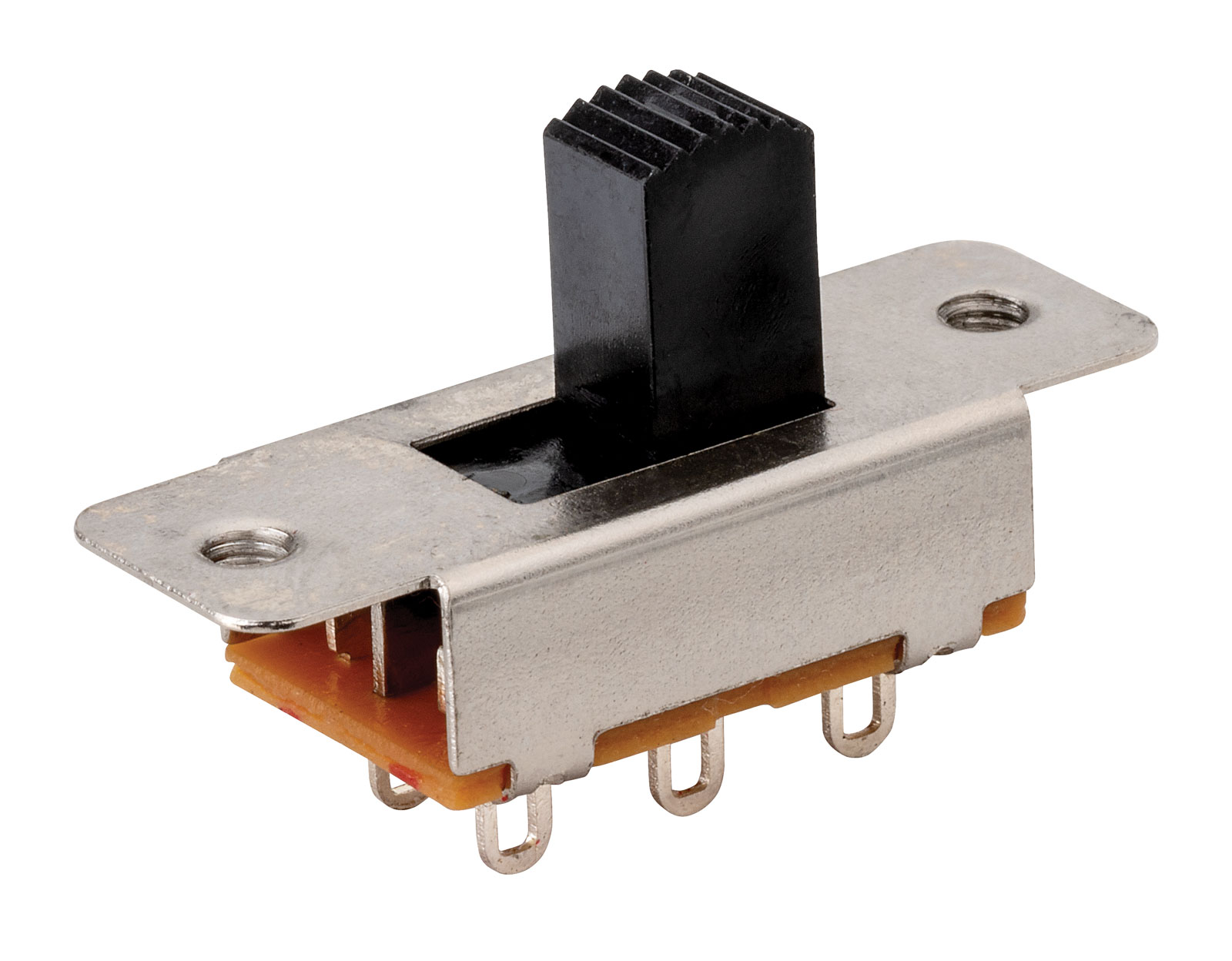

Figuur 7. DPDT-schuifschakelaar

Een DPDT-schuifschakelaar (Double Pole Double Throw) is een schakelapparaat dat twee afzonderlijke circuits kan besturen en elk tussen twee verschillende uitgangspaden kan schakelen.Het bevat twee palen met elk twee mogelijke aansluitpunten.Wanneer de schuifregelaar beweegt, veranderen beide circuits tegelijkertijd hun aansluitposities.Hierdoor kan elk circuit wisselen tussen twee verschillende aansluitpaden, afhankelijk van de schuifpositie.De in de figuur geïllustreerde schakelstructuur laat zien hoe meerdere terminals zijn gerangschikt om deze dubbele schakelfunctie te ondersteunen.Vanwege deze mogelijkheid biedt een DPDT-schuifschakelaar flexibele schakelbediening voor circuits waarvoor twee gelijktijdige verbindingswijzigingen nodig zijn.

Elektrische specificaties van schuifschakelaars

Parameter	Specificatie
Nominale spanning	Typische waarde 12 V – 50 V DC voor kleine PCB-schuifschakelaars
Huidige beoordeling	0,3 A – 3 A afhankelijk van schakelaargrootte en contactontwerp
Neem contact op met Weerstand	≤ 20 mΩ typisch wanneer de contacten gesloten zijn
Isolatieweerstand	≥ 100 MΩ bij 500 V DC
Diëlektrische sterkte	500 V – 1000 V AC gedurende 1 minuut tussen de klemmen
Bedrijfstemperatuurbereik	−20°C tot +85°C typisch bedrijfsbereik
Mechanische levensduur	10.000 – 50.000 schakelcycli
Elektrisch leven	5.000 – 10.000 schakelcycli onder nominale belasting
Terminaltype	PCB-doorvoerpinnen of soldeerlipterminals
Contactmateriaal	Verzilverde koperlegering of messing contacten
Contactbeoordeling	0,3 A bij 50 V DC of 3 A bij 12 V DC (normale waarden)
Schakelkracht	100 gf – 300 gf schuifbedieningskracht
Reisafstand	2 mm – 4 mm schuifbeweging tussen posities
Isolatiemateriaal	Thermoplastisch materiaal voor hoge temperaturen (UL94 V-0 geclassificeerd)
Terminalafstand	2,54 mm – 5,08 mm standaard PCB-pitch

Voordelen en beperkingen van schuifschakelaars

Schuifschakelaars worden in elektronische schakelingen gebruikt omdat ze eenvoudig, goedkoop en gemakkelijk te gebruiken zijn, maar ze hebben ook enkele beperkingen.

Voordelen van schuifschakelaars

• Dankzij de eenvoudige handmatige bediening zijn schuifschakelaars eenvoudig te bedienen in veel elektronische apparaten.

• Dankzij het compacte formaat passen ze gemakkelijk op kleine printplaten en draagbare apparatuur.

• Dankzij de lage productiekosten zijn ze economisch geschikt voor grootschalige elektronische producten.

• Duidelijke AAN/UIT-positie zorgt voor zichtbare schakelstatus.

• Betrouwbare mechanische structuur zorgt voor stabiele schakelprestaties in basiscircuits.

• Eenvoudige installatie op printplaten met behulp van standaard soldeeraansluitingen.

Beperkingen van schuifschakelaars

• Mechanische contacten kunnen na veel schakelcycli verslijten.

• Beperkte schakelsnelheid vergeleken met elektronische of solid-state schakelaars.

• Klein formaat kan bij bepaalde ontwerpen handmatige bediening bemoeilijken.

• Niet geschikt voor schakeltoepassingen met hoog vermogen of hoge stroomsterkte.

• Blootstelling aan stof of vocht kan de schakelbetrouwbaarheid op lange termijn beïnvloeden.

Toepassingen van schuifschakelaars

1. Consumentenelektronica

Schuifschakelaars worden vaak gebruikt in kleine consumentenelektronica zoals radio's, luidsprekers en elektronische gadgets.Ze maken het mogelijk om het vermogen of de basisfuncties handmatig te bedienen met een eenvoudige schuifbeweging.Door hun compacte formaat zijn ze ideaal voor apparaten met beperkte interne ruimte.

2. Draagbare elektronische apparaten

Veel draagbare apparaten gebruiken schuifschakelaars voor stroomregeling of modusselectie.Voorbeelden zijn onder meer draagbare elektronica, modules op batterijen en kleine communicatieapparaten.De schakelaar biedt een duidelijke fysieke positie die aangeeft of het apparaat AAN of UIT staat.

3. Elektronisch speelgoed

Schuifschakelaars worden veel gebruikt in speelgoed op batterijen om de stroom te regelen of geluids- en verlichtingsfuncties te activeren.Ze bieden een eenvoudige en duurzame schakeloplossing die geschikt is voor herhaald handmatig gebruik.Hun kleine formaat past ook goed in compacte speelgoedbehuizingen.

4. Bedieningspanelen

Industriële of elektronische bedieningspanelen bevatten soms schuifschakelaars voor het selecteren van bedrijfsmodi of het inschakelen van bepaalde functies.De schakelaar biedt een duidelijke en directe manier om instellingen handmatig te wijzigen.Dankzij de eenvoudige bediening is de bediening van de apparatuur eenvoudig.

5. DIY-elektronica en prototypen

Schuifschakelaars worden vaak gebruikt in elektronische projecten, prototypeborden en ontwikkelingskits.Ze maken het mogelijk om de circuitstatussen handmatig te controleren tijdens het testen en experimenteren.Door hun eenvoudige structuur kunnen ze gemakkelijk worden geïntegreerd in op maat gemaakte elektronische ontwerpen.

6. Batterijselectiecircuits

Sommige elektronische systemen gebruiken schuifschakelaars om batterijbronnen binnen een circuit aan te sluiten of los te koppelen.Dit maakt het mogelijk om de stroombronnen in kleine elektronische apparaten handmatig te beheren.De schuifactie biedt een eenvoudige manier om de verbinding tussen elektriciteitsleidingen te controleren.

Schuifschakelaar versus tuimelschakelaar versus paddle-schakelaar

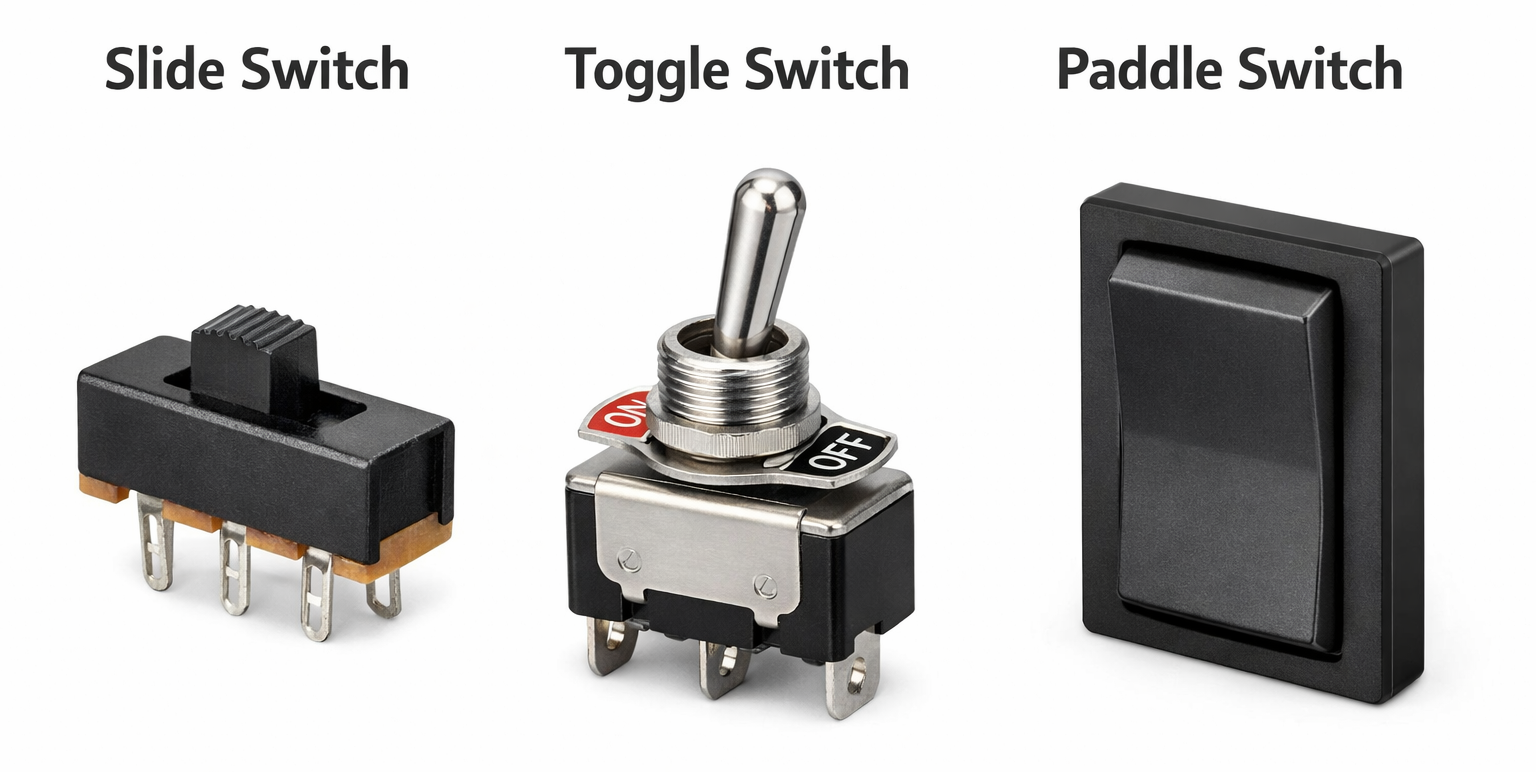

Figuur 8. Schuifschakelaar versus tuimelschakelaar versus paddle-schakelaar

Functie	Schuifschakelaar	Tuimelschakelaar	Peddelschakelaar
Werkwijze	Glijdende beweging	Hendel omdraaiende beweging	Op een vlak peddeloppervlak drukken
Gebruikersinteractie	Schuif naar links of rechts	Zet de hendel omhoog of omlaag	Duw de peddel
Mechanisch ontwerp	Compacte lineaire schuifregelaar	Op hendel gebaseerde actuator	Grote platte aandrijving
Montagestijl	PCB- of paneelmontage	Paneelmontage	Wand- of paneelmontage
Grootte	Klein en compact	Middelgrote maat	Groter ontwerp
Visuele positie-indicator	Duidelijke schuifpositie	De richting van de hendel geeft de staat aan	De positie van de peddel geeft de staat aan
Typische controle	Eenvoudige circuitbediening	Schakeling van circuits	Vermogensregeling voor verlichting
Bedieningsgemak	Eenvoudige schuifbeweging	Vereist het omdraaien van de hendel	Eenvoudige persbediening
Installatie	Vaak gesoldeerd op PCB	Gemonteerd via paneelgat	Geïnstalleerd in muurplaten
Apparaatintegratie	Gebruikt in elektronische apparaten	Gebruikt in apparatuurpanelen	Gebruikt in kamercontrolesystemen
Controleprecisie	Geschikt voor kleine circuits	Geschikt voor diverse circuits	Ontworpen voor handmatige kamerbediening
Duurzaamheid	Matige mechanische levensduur	Over het algemeen een sterke mechanische levensduur	Ontworpen voor veelvuldig handmatig gebruik
Van stijl wisselen	Lineaire schakelbeweging	Roterende hendelbeweging	Op druk gebaseerd schakelen
Typische omgeving	Elektronica en kleine apparaten	Industriële of apparatuurpanelen	Woning- of gebouwcontrole
Visueel ontwerp	Minimaal en compact	Mechanisch en zichtbaar	Modern en vlak oppervlak

Hoe kiest u de juiste schuifschakelaar?

1. Bepaal de elektrische classificatie

De eerste stap is het controleren van de vereiste spannings- en stroomniveaus van het circuit waar de schakelaar zal worden gebruikt.De geselecteerde schuifschakelaar moet elektrische specificaties hebben die deze waarden veilig ondersteunen.Het kiezen van een schakelaar met de juiste classificatie helpt oververhitting te voorkomen en zorgt voor een stabiele werking van het circuit.

2. Selecteer het juiste montagetype

Schuifschakelaars zijn verkrijgbaar in verschillende montagestijlen, zoals printmontage of paneelmontage.Het montagetype moet overeenkomen met het mechanische ontwerp van het apparaat of de printplaat.Een juiste montage zorgt ervoor dat de schakelaar veilig past en betrouwbaar functioneert tijdens gebruik.

3. Houd rekening met de grootte en afmetingen van de schakelaar

De fysieke grootte van de schuifschakelaar moet overeenkomen met de beschikbare ruimte in het apparaat.Controleer de afmetingen van de schakelaars, de afstand tussen de aansluitingen en de verplaatsingsafstand van de schuifregelaar.Een schakelaar van het juiste formaat zorgt voor een soepele installatie en comfortabele bediening.

4. Controleer het vereiste aantal palen en worpen

Verschillende schuifschakelaarconfiguraties bieden verschillende aansluitmogelijkheden voor elektrische circuits.De vereiste pool- en worpopstelling moet overeenkomen met de beoogde circuitbesturingsfunctie.Door de juiste configuratie te selecteren, zorgt u ervoor dat de switch de gewenste schakeltaak uitvoert.

5. Evalueer de duurzaamheid en mechanische levensduur

De mechanische levensduur geeft aan hoeveel schakelcycli de schuifschakelaar kan doorlopen voordat er slijtage optreedt.Apparaten die regelmatig moeten worden geschakeld, moeten schakelaars gebruiken die zijn ontworpen voor een langere mechanische levensduur.Dit helpt betrouwbare prestaties te behouden bij langdurig gebruik.

6. Houd rekening met de omgevingsomstandigheden

Omgevingsfactoren zoals temperatuur, vochtigheid en stof kunnen de prestaties van de schakelaar beïnvloeden.Het selecteren van een schakelaar die is ontworpen voor de verwachte gebruiksomgeving verbetert de betrouwbaarheid op lange termijn.Dit is vooral belangrijk voor apparaten die worden gebruikt in zware omstandigheden of buitenomstandigheden.

Conclusie

Schuifschakelaars zijn eenvoudige en betrouwbare apparaten die worden gebruikt om elektrische circuits met een glijdende beweging te besturen.Door hun kleine formaat, lage kosten en eenvoudige bediening zijn ze gebruikelijk in veel elektronische apparaten en printplaten.Het begrijpen van hun onderdelen, werkingsprincipe, typen en specificaties helpt bij het selecteren van de juiste schakelaar voor een circuit.Door de juiste schuifschakelaar te kiezen op basis van elektrische specificaties, afmetingen en configuratie, bent u verzekerd van een veilige en effectieve circuitcontrole.
