Sequentiële logica: principes, apparaten, uitdagingen en inspectiemethoden

Deze gids onderzoekt de sequentiële logische circuits en breekt hun principes, soorten en toepassingen op.Het legt uit hoe geheugen en logica samenwerken, waardoor deze circuits belangrijk worden in moderne digitale systemen.U leert over tellers, registers en pulsgeneratoren, en hoe u uitdagingen zoals klokproblemen, problemen en signaalafbraak kunt aanpakken.Of u nu fouten vaststelt of ontwerpen verbetert, deze gids biedt praktische tips en strategieën om u te helpen opeenvolgende logische circuits te beheersen.

Catalogus

Invoering

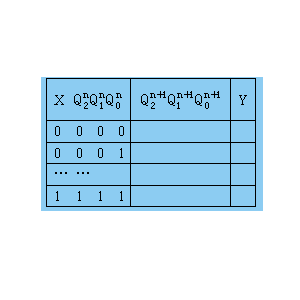

Sequentiële logische circuits zijn een belangrijk aspect van digitaal ontwerp, onderscheiden door hun vermogen om geheugen te behouden en output te produceren op basis van zowel huidige input als historische toestanden.In tegenstelling tot combinatiecircuits, die uitsluitend afhankelijk zijn van huidige inputs, integreren sequentiële circuits geheugencomponenten die vorige toestanden opslaan, waardoor dynamisch en adaptief gedrag mogelijk is.De relatie tussen invoer, geheugen en uitvoer wordt vaak weergegeven in blokdiagrammen, waarbij de toestand van het circuit evolueert door een feedbackmechanisme uitgedrukt als Qn+1 = F (x, QN), waarbij X de invoer is.Sequentiële circuits worden onderverdeeld in vergrendelingen, die continu reageren op ingangen, en flip-flops, die worden gesynchroniseerd door kloksignalen.Deze geheugengestuurde circuits spelen een rol in toepassingen zoals gegevensopslag en statusmachines, waarbij timing en statusbehoud voor systeemfunctionaliteit.Inzicht in het samenspel van geheugen en logica in deze circuits is de sleutel tot het ontwerpen van efficiënte en geavanceerde digitale systemen.

Drie logische apparaten

Sequentiële logische circuits zijn geweldig voor de architectuur van hedendaagse digitale systemen, waarbij hun classificatie vaak afhankelijk is van verschillende logische functies.Deze sectie onderzoekt drie belangrijke apparaten die de kernattributen van sequentiële logische circuits inkapselen en licht werpen op hun toepassingen en operationele mechanismen.

Balie

In de kern omvat een teller slippers die bedreven zijn in het tellen van inputpulsen (CP).De uitgang van een teller is inherent gebonden aan de huidige toestand, en het maximale aantal inputpulsen wordt de "modulo" genoemd, voorgesteld als M. Bijvoorbeeld, een teller met M = 6 wordt geïdentificeerd als een hexadecimale teller, die illustreerthet samenspel tussen het tellen van capaciteit en praktische toepassingen.De "Modulo" schetst het aantal geldige toestanden die de teller kan vertonen voor een verscheidenheid aan toepassingen, zoals digitale klokken en frequentiedelers.

Tellers kunnen worden gecategoriseerd op basis van diverse kenmerken, waaronder het telsysteem (binair, decimaal, willekeurig), het tellen van richting (omhoog, down, omkeerbaar) en synchronisatie (asynchroon versus synchroon).Elke classificatie vervult een specifieke rol in digitaal ontwerp, waardoor het meest geschikte type voor bepaalde toepassingen wordt gekozen.Synchrone tellers hebben vaak de voorkeur in hoge snelheidscenario's vanwege hun voorspelbare timingattributen, terwijl asynchrone tellers hun plaats kunnen vinden in eenvoudiger ontwerpen waar snelheid minder kritisch is.

Register

Registers zijn gespecialiseerde circuits die zijn vervaardigd om nummers, bedieningsresultaten of instructies te behouden en te functioneren als tijdelijke opslaglocaties binnen digitale systemen.Een subset die bekend staat als schuifregisters maakt het mogelijk om opgeslagen gegevens te verschuiven in reactie op het schakelen van pulsen, waardoor gegevensmanipulatie en overdracht mogelijk worden.Het aanpassingsvermogen van registers en shift -registers maakt hen componenten in computers en verschillende digitale apparaten.Elke flip-flop binnen een register kan een beetje binaire gegevens opslaan, waardoor N flip-flops kan worden gesloten.

De eigenschap van flip-flops in registers is hun vermogen om waarden in te stellen op 0 of 1, ongeacht hun configuratie, of het nu synchrone, master-slave of rand-trigger is.Deze veelzijdigheid is nodig voor het uitvoeren van complexe bewerkingen, zoals rekenkundige berekeningen of gegevensbuffering.Het ontwerp van registers kan de systeemprestaties beïnvloeden, met name met betrekking tot snelheid en efficiëntie, omdat ze vaak het tempo bepalen waarmee gegevens kunnen worden toegankelijk en verwerkt.

Sequentiële pulsgenerator

Een sequentiële pulsgenerator is een apparaat dat pulssignalen genereert die in een vooraf bepaalde volgorde in de loop van de tijd zijn gerangschikt.Deze generatoren zijn geweldig in digitale systemen en leveren de nodige timingsignalen die apparaten begeleiden bij het uitvoeren van berekeningen of bewerkingen in een specifieke volgorde.De mogelijkheid om precieze timingsignalen te produceren wordt gebruikt voor het synchroniseren van verschillende componenten binnen een systeem, waardoor de bewerkingen zich in de juiste volgorde en op het juiste moment ontvouwen.

In communicatiesystemen kunnen deze generatoren bijvoorbeeld kloksignalen maken die gegevensoverdracht reguleren.In controlesystemen orkestreren ze de timing van mechanische bewerkingen.De effectiviteit van een sequentiële pulsgenerator kan de algehele prestaties en betrouwbaarheid van een digitaal systeem aanzienlijk beïnvloeden, waardoor de noodzaak voor ontwerp en doordachte overweging van timingparameters onderstreept.

Kenmerken en uitdagingen

Sequentiële logische circuits verschillen van combinatiecircuits omdat hun uitgangen niet alleen afhankelijk zijn van de huidige ingangen, maar ook van vorige toestanden.Met deze mogelijkheid om te "onthouden" kan ze functies zoals flip-flops, tellers en registers verwerken, die geweldig zijn in applicaties, variërend van basistimers tot geavanceerde digitale systemen.De afhankelijkheid van historische invoergegevens introduceert complexiteit.De status van een flip-flop hangt bijvoorbeeld af van de huidige input en eerdere status, waardoor timing en synchronisatie worden gemaakt.Vertragingen of mismatches kunnen fouten veroorzaken.Problemen oplossen Deze circuits omvatten vaak simulaties en testmethoden zoals het observeren van staten en het manipuleren van inputs om discrepanties te vinden.Input-output sequenties en gebruik simulatiesoftware om circuitgedrag in de loop van de tijd te analyseren, waardoor ze fouten kunnen identificeren en oplossen.Inzicht in de interactie van inputs uit het verleden en heden, zorg ervoor dat sequentiële circuits op betrouwbare wijze functioneert.

Klokproblemen: zorgen voor betrouwbare timing

Kloksignalen fungeren als de hartslag van digitale systemen en zorgen voor een precieze synchronisatie van componenten.Fouten, zoals signaalverlies, drift (frequentieverschuivingen) of jitter (timingfluctuaties), kunnen bewerkingen verstoren, wat leidt tot fouten in gegevensoverdracht of systeemcrashes.Anderen behandelen deze problemen met redundantie (meerdere klokbronnen) en monitoringtools die vroege tekenen van falen detecteren.Robuust klokbeheer is goed voor systemen die afhankelijk zijn van precieze timing, zoals telecommunicatie of autotoepassingen.Proactief beheren van kloksignalen zorgt voor betrouwbaarheid en prestaties.

Reset fouten: het belang van betrouwbare resets

Een resetfunctie herstelt systemen naar een bekende status na fouten.Zwakke reset -signalen veroorzaakt door slecht ontwerp, onvoldoende vermogen of interferentie kunnen leiden tot onjuiste initialisatie, wat leidt tot onregelmatig gedrag of ongevallen.Anderen versterken de betrouwbaarheid van de reset door pull-up weerstanden toe te voegen, ruis te verminderen met ontdrukkende technieken en het testen van resetomstandigheden met behulp van simulaties.Effectieve resetmechanismen zijn goed voor systeemstabiliteit, waardoor een soepele werking wordt gewaarborgd en het faalrisico in toepassingen wordt verminderd.

Busfouten: oorzaken en oplossingen

Busfouten verstoren de stroom van instructies en gegevens, die vaak voortvloeien uit problemen met bestuurder (bijv. Verouderde software) of defecte hardware (bijv. Geheugen of interfaces).Deze fouten kunnen ernstige gevolgen hebben, zoals onjuiste medische doseringen of storingen van financieel systeem.Het voorkomen van busfouten omvat regelmatige updates van stuurprogramma's, hardware-inspecties en het gebruik van foutencontrolemethoden zoals pariteitscontroles.Deze strategieën helpen bij het handhaven van gegevensintegriteit en systeembetrouwbaarheid, vooral in omgevingen waar fouten ernstige gevolgen kunnen hebben.

Interrupt problemen: het beheren van interrupt -uitdagingen

Onderbrekingen stellen microprocessors in staat om taken te prioriteren, maar problemen zoals valse signalen (lijnadhesie), interferentie of onjuiste behandeling kunnen de uitvoering van het programma verstoren.Het aanpakken van deze problemen vereist afscherming tegen interferentie, ontbindingstechnieken en het verfijnen van protocollen door middel van testen.Goed ontworpen systemen anticiperen op onderbrekingsproblemen door het gebruik van foutcontrole, redundantie en iteratieve verbetering.Dit zorgt voor betrouwbare prestaties, zelfs onder uitdagende omstandigheden, wat het belang van zorgvuldig ontwerp en testen weerspiegelt.

Signaalafbraak: het handhaven van gegevensintegriteit

Lange parallelle bussen worden geconfronteerd met problemen met het afbraak van signaal zoals overspraak (interferentie tussen lijnen) en ruis van omgevingsfactoren of elektromagnetische interferentie (EMI).Deze problemen kunnen leiden tot gegevensfouten en systeemstoringen.Veel afbraak van gevechtssignaal met afscherming, differentiaalsignalering en zorgvuldig ontwerp, zoals afstandsdraden of het gebruik van kortere kabels.Het begrijpen en aanpakken van deze uitdagingen zorgt voor betrouwbare communicatie in elektronische systemen, zelfs onder veranderende omstandigheden.

Inspectiemethode

Bij het repareren van sequentiële logische circuits is het belangrijk om eerst de architectuur en het circuitontwerp van het systeem te begrijpen.Een gedetailleerde inspectie van fouten kan probleemoplossing efficiënter maken door potentiële problemen te beperken.In geavanceerde systemen zoals medische apparaten kunnen ingebouwde zelfdiagnostische tools helpen bij het identificeren van problemen, waaruit blijkt hoe technologie onderhoudspraktijken kan verbeteren.

Controleer de voeding

Sequentiële logische circuits zijn vaak afhankelijk van voedingen zoals ± 5V, ± 15V of ± 12V.Fouten zoals onstabiele spanningen of korte circuits kunnen systeemfouten veroorzaken, zoals niet -reactiviteit of onregelmatig gedrag.Defecte condensatoren zijn een veel voorkomende oorzaak van kort circuits en kunnen worden gedetecteerd met behulp van een huidige tracker.Het bijhouden van een prestatielogboek van de voeding kan helpen bij het voorspellen van problemen voordat ze zich voordoen.

Controleer de klok

Klokcircuits, gemaakt met kwartskristallen of RC -oscillatoren, zorgen voor een precieze timing.Quartz -kristallen zijn delicaat en moeten zorgvuldig worden geïnspecteerd.Tools zoals oscilloscopen of logische probes kunnen de frequentie, amplitude en fase van het kloksignaal meten om problemen te identificeren.Het vaststellen van een basislijn voor normaal klokgedrag kan het detecteren van afwijkingen eenvoudiger maken.

Controleer de bus

Controleer de pulsactiviteit in de bus met een logische sonde om de juiste functionaliteit te garanderen.Als er geen activiteit wordt gevonden, onderzoek dan de buschauffeur en invoersignalen.Weerstandsmetingen kunnen ook helpen bij het diagnosticeren van buskwesties.Het bijhouden van dossiers van eerdere busstoringen kan nuttige inzichten bieden voor toekomstige probleemoplossing.

Controleer kritische pulsignalen

Besturingssignalen zoals reset, inschakelen en geheugenlezen moeten worden gecontroleerd met behulp van logische sondes of oscilloscopen.Gezonde signalen geven aan dat het geïntegreerde circuit (IC) correct functioneert, terwijl afwijkingen kunnen wijzen op programmavormen of andere problemen.Het regelmatig documenteren van signaalgedrag kan helpen om terugkerende problemen sneller te diagnosticeren.

Controleer de interface

Losse of verkeerd uitgelijnde verbindingen kunnen prestatieproblemen veroorzaken.Reinigen en veilig opnieuw verbinden interfaces kunnen veel fouten oplossen.Externe communicatielijnen zijn kwetsbaar voor elektromagnetische interferentie (EMI), die gegevensoverdracht kunnen verstoren.Het afschermen en identificeren van EMI -bronnen zijn effectieve preventieve maatregelen.Het gebruik van een checklist voor interface -inspecties zorgt voor grondig onderhoud.Het onderhouden van sequentiële logische circuits vereist zowel technische als lessen.Het toepassen van best practices en leren van reparaties uit het verleden kan de betrouwbaarheid en efficiëntie bij het oplossen van deze systemen verbeteren.
