Aardlekschakelaar (RCCB): werkingsprincipe, typen, bedrading en vergelijking

In dit artikel leert u wat een aardlekschakelaar is, hoe deze werkt en wat de belangrijkste onderdelen ervan zijn die bescherming mogelijk maken.U zult ook de classificaties, verschillende typen, basisbedradingsideeën en hoe deze zich verhouden tot andere onderbrekers begrijpen.Praktische toepassingen in huizen, commerciële ruimtes, fabrieken en vochtgevoelige ruimtes komen ook aan bod, zodat u duidelijk het belang ervan kunt zien.

Catalogus

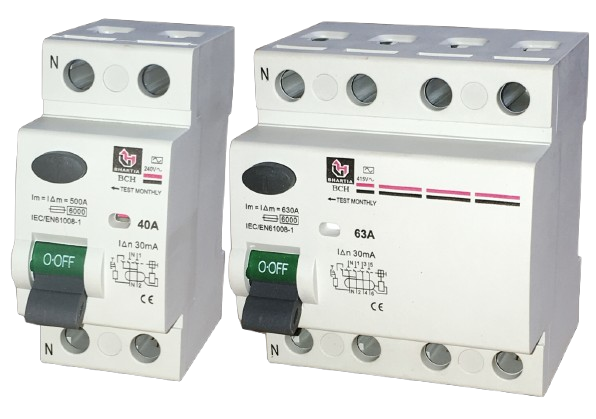

Figuur 1. Aardlekschakelaar (RCCB)

Wat is een aardlekschakelaar?

Een aardlekschakelaar (RCCB) is een elektrisch veiligheidsapparaat dat wordt gebruikt om u te beschermen tegen elektrische schokken en om brand veroorzaakt door lekstroom te voorkomen.Het controleert voortdurend de stroom die door de actieve en neutrale draden vloeit en schakelt de stroom uit wanneer een onveilig verschil wordt gedetecteerd.De term reststroom betekent de kleine hoeveelheid elektrische stroom die uit het normale circuit ontsnapt als gevolg van isolatiefouten of onbedoeld contact.Een RCCB wordt vaak geïnstalleerd in huizen, kantoren en industriële panelen om de elektrische veiligheid te verbeteren.Het belangrijkste doel is het snel uitschakelen van de stroom voordat er schade ontstaat.

Werkingsprincipe van een aardlekschakelaar

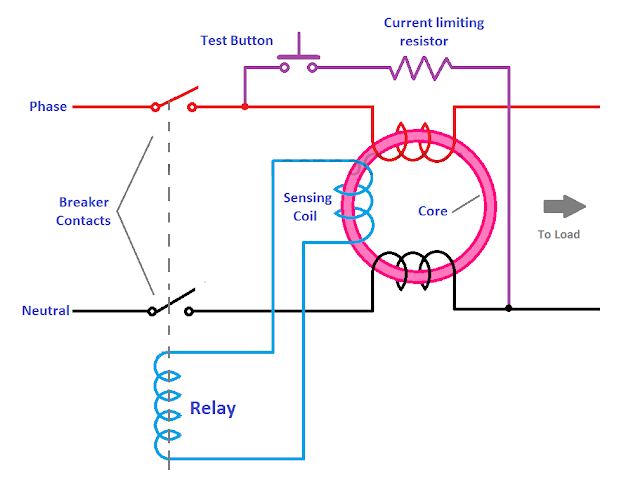

Figuur 2. Werkingsprincipe van RCCB

Een aardlekschakelaar werkt door het bewaken van de stroombalans tussen de fase- en neutrale geleiders.Onder normale omstandigheden is de stroom die door de fasedraad binnenkomt gelijk aan de stroom die door de neutrale draad terugkeert.Als een persoon een onder spanning staand onderdeel aanraakt of er een lekpad verschijnt, vloeit er wat stroom naar de grond, waardoor er een onbalans ontstaat.Het detectiemechanisme in de RCCB detecteert dit verschil onmiddellijk en activeert het uitschakelsysteem.Zodra de onbalans het ingestelde gevoeligheidsniveau overschrijdt, verbreekt de onderbreker het circuit binnen milliseconden.Deze snelle reactie vermindert het risico op elektrische schokken en elektrische branden.

Bouw van een RCCB

Een aardlekschakelaar is gebouwd met verschillende interne componenten die samenwerken om lekkage te detecteren en de stroom veilig te onderbreken.Deze onderdelen zijn compact gerangschikt in een gegoten, isolerende behuizing voor duurzaamheid en bescherming.

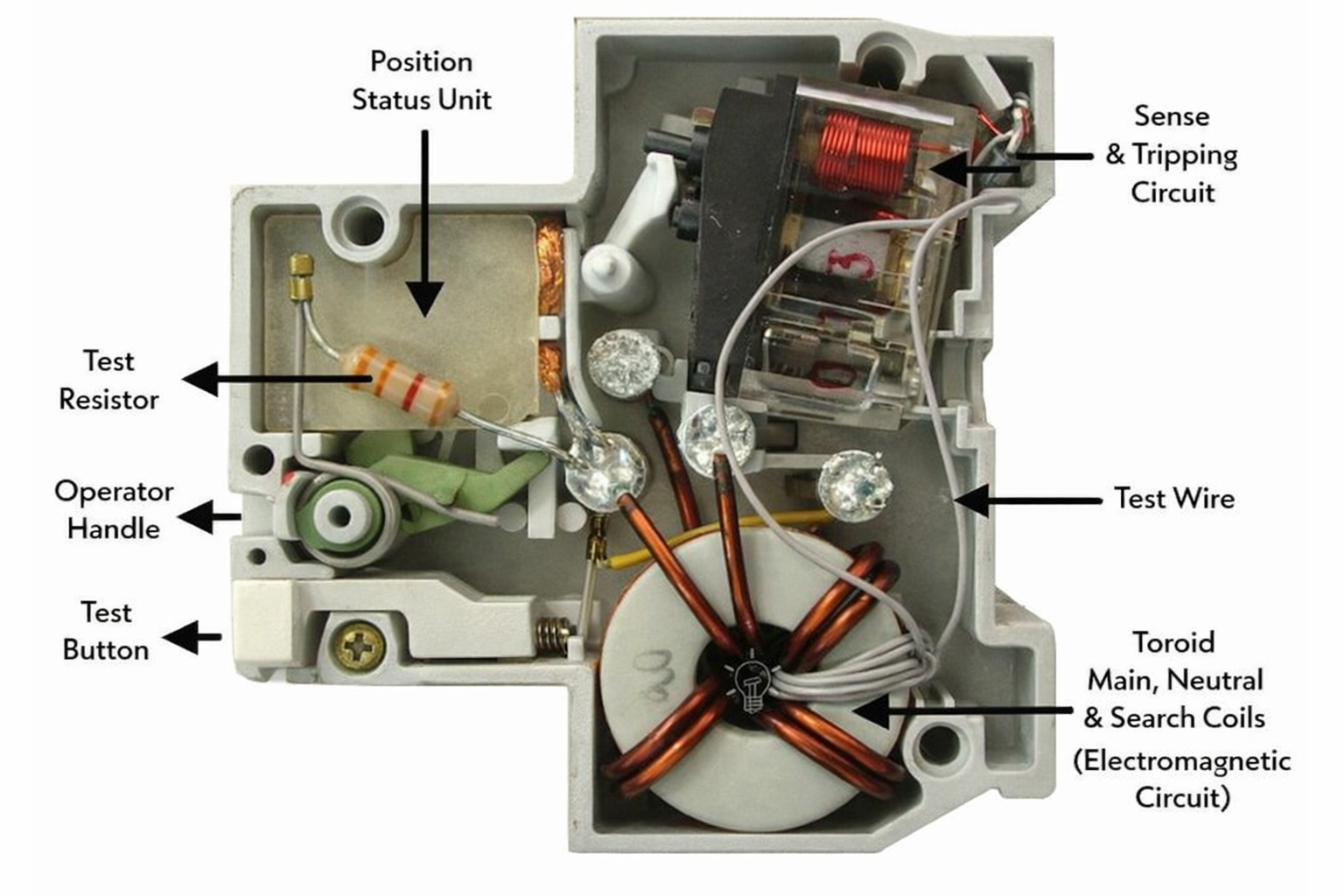

Figuur 3. Interne constructie van aardlekschakelaar

• Kern (ringkern)

De kern is een cirkelvormige magnetische ring gemaakt van materiaal met een hoge permeabiliteit.Het fungeert als het belangrijkste detectiemedium waar fase- en neutrale geleiders doorheen gaan.Deze kern helpt bij het detecteren van magnetische onbalans wanneer lekstroom optreedt.

• Detectiespoel

De detectiespoel is rond de ringkern gewikkeld en is verantwoordelijk voor het detecteren van veranderingen in de magnetische flux.Wanneer er een onbalans optreedt, wordt er een klein elektrisch signaal gegenereerd.Dit signaal wordt vervolgens gebruikt om het uitschakelmechanisme te activeren.

• Relais-/uitschakelmechanisme

Het relais ontvangt het signaal van de detectiespoel en opent mechanisch de circuitcontacten.Het is ontworpen voor een snelle respons om onmiddellijke ontkoppeling te garanderen.Dit onderdeel voorkomt langdurige blootstelling aan gevaarlijke stroomlekken.

• Testknop

De testknop is een handmatige veiligheidsvoorziening op het voorpaneel.Als u erop drukt, ontstaat er een kleine kunstmatige lekstroom om te controleren of de aardlekschakelaar correct uitschakelt.Het helpt bij het verifiëren dat het beveiligingssysteem goed functioneert.

• Bedieningshendel

Met de bedieningshendel kunt u de aardlekschakelaar handmatig AAN of UIT zetten.Het reset ook de onderbreker na een tripgebeurtenis.Deze handgreep zorgt voor controle en zichtbare statusindicatie.

RCCB-waarden en specificaties

Parameter	Specificaties
Nominale stroom (in)	16A, 25A, 40A, 63A
Gevoeligheid / nominale reststroom (IΔn)	10 mA, 30 mA, 100 mA, 300 mA
Nominale spanning	230 V / 240 V (eenfasig), 400 V / 415 V (driefasig)
Frequentie	50 Hz / 60 Hz
Aantal Polen	2 Pools, 4 Pools
Brekende capaciteit	6 kA – 10 kA
Bedrijfstijd	≤ 30 ms
Isolatiespanning (Ui)	500 V
Impuls is bestand tegen spanning	4 kV
Mechanische levensduur	10.000 operaties
Elektrisch leven	5.000 operaties
Beschermingsgraad	IP20 / IP40
Montagetype	DIN-rail
Standaardnaleving	IEC 61008-1
Omgevingstemperatuur	−5°C tot +40°C

Soorten aardlekschakelaars

Type AC aardlekschakelaar

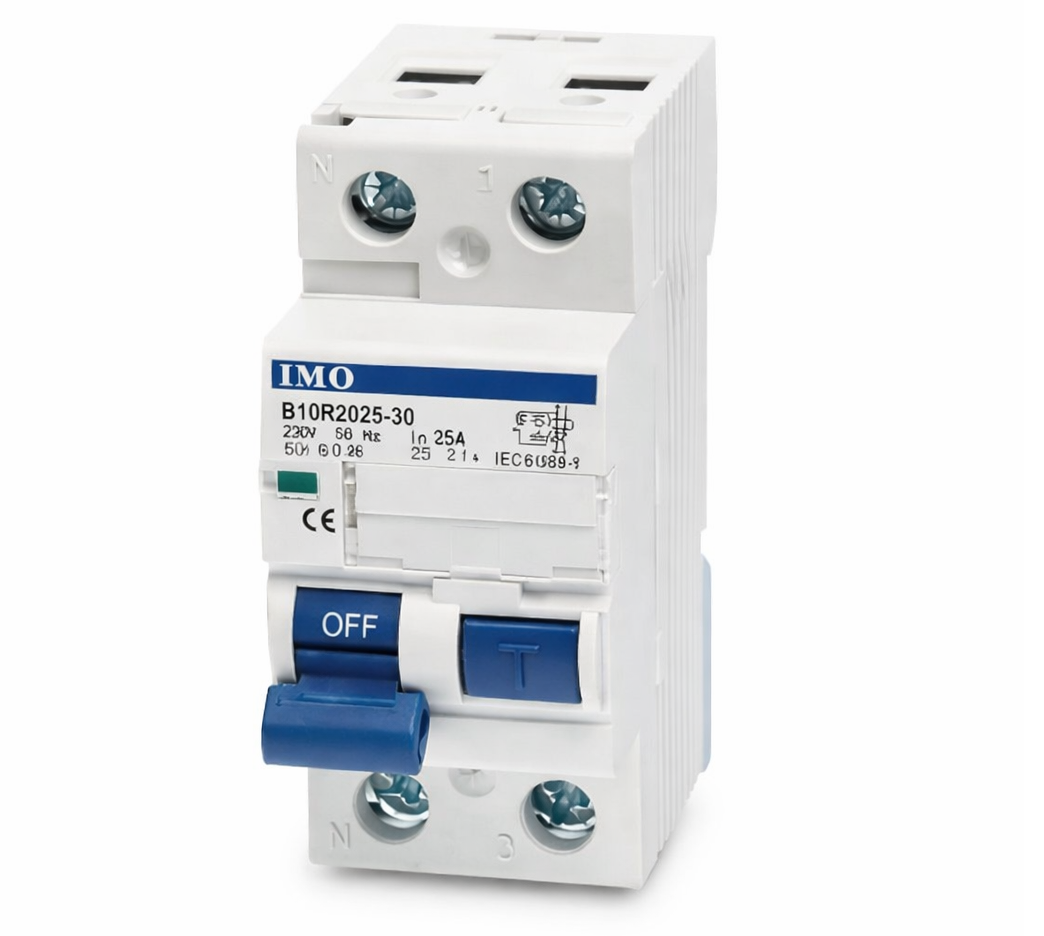

Figuur 4. Type AC aardlekschakelaar

Een aardlekschakelaar van het type AC is een beveiligingsapparaat dat is ontworpen om alleen zuivere wisselstroomlekkage (AC) te detecteren.Het werkt wanneer een sinusvormige AC-foutstroom naar de aarde vloeit als gevolg van een isolatiefout of onbedoeld contact.In de afbeelding wordt het apparaat weergegeven aangesloten op standaard residentiële belastingen waarbij alleen basis AC-apparaten worden gebruikt.Dit type wordt vaak geïnstalleerd in verlichtingscircuits, ventilatoren en eenvoudige huishoudelijke bedradingssystemen.Het reageert snel op plotselinge AC-lekken en onderbreekt de voeding binnen milliseconden.Type AC aardlekschakelaars zijn geschikt voor omgevingen waar geen elektronische omvormers of gelijkstroomproducerende apparatuur aanwezig zijn.Vanwege het gerichte detectievermogen biedt het een kosteneffectieve en betrouwbare veiligheid voor elektrische basisinstallaties.

Typ een aardlekschakelaar

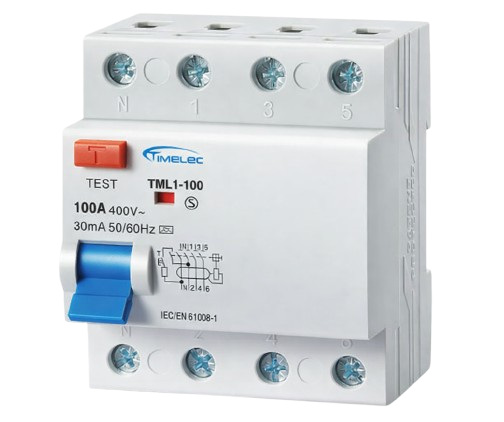

Figuur 5. Type A aardlekschakelaar

Een aardlekschakelaar van het type A is een veiligheidsonderbreker die zowel zuivere wisselstroomlekkage als pulserende gelijkstroomlekkage (DC) kan detecteren.Het is ontworpen voor circuits die elektronische apparaten bevatten die kleine DC-componenten kunnen genereren.In de figuur is de aardlekschakelaar aangesloten op gemengde huishoudelijke en kantoorbelastingen, zoals wasmachines, computers en LED-verlichtingssystemen.Dit type verbetert de bescherming waar moderne elektronica bij betrokken is, omdat het onregelmatige stroomgolfvormen waarneemt.Type A aardlekschakelaars reageren snel op lekkagefouten zonder te worden beïnvloed door kleine elektrische ruis.Ze worden veel gebruikt in residentiële en commerciële panelen waar frequentieregelaars of schakelende voedingen bestaan.Zijn bredere detectievermogen maakt hem veelzijdiger dan AC-only modellen in moderne elektrische systemen.

Type B aardlekschakelaar

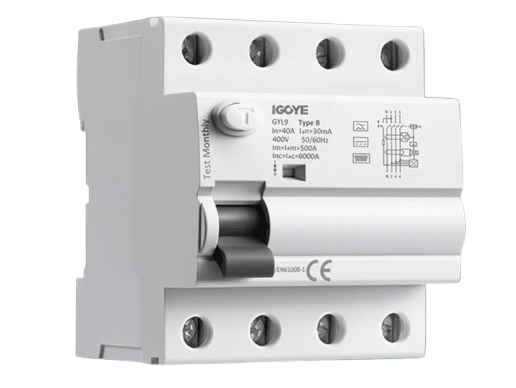

Figuur 6. Type B aardlekschakelaar

Een Type B aardlekschakelaar is een geavanceerd reststroomapparaat dat AC, pulserende DC, vloeiende DC en hoogfrequente lekstromen kan detecteren.Het is ontworpen voor complexe elektrische systemen waarbij omvormers, frequentieregelaars en laadstations voor elektrische voertuigen betrokken zijn.In de figuur wordt de aardlekschakelaar weergegeven in een meerfasige configuratie, aangesloten op industriële en hightech apparatuur.Dit type zorgt voor een betrouwbare uitschakeling, zelfs als lekstromen niet-lineair of continu zijn.Type B aardlekschakelaars worden vaak gebruikt in zonne-energiesystemen, medische voorzieningen en EV-infrastructuur.Ze bieden veiligheid op hoog niveau in toepassingen waarbij elektronische omzetters en DC-componenten van groot belang zijn.Vanwege het brede detectiebereik wordt het beschouwd als de meest uitgebreide RCCB-classificatie voor geavanceerde installaties.

RCCB-bedradings- en installatieschema

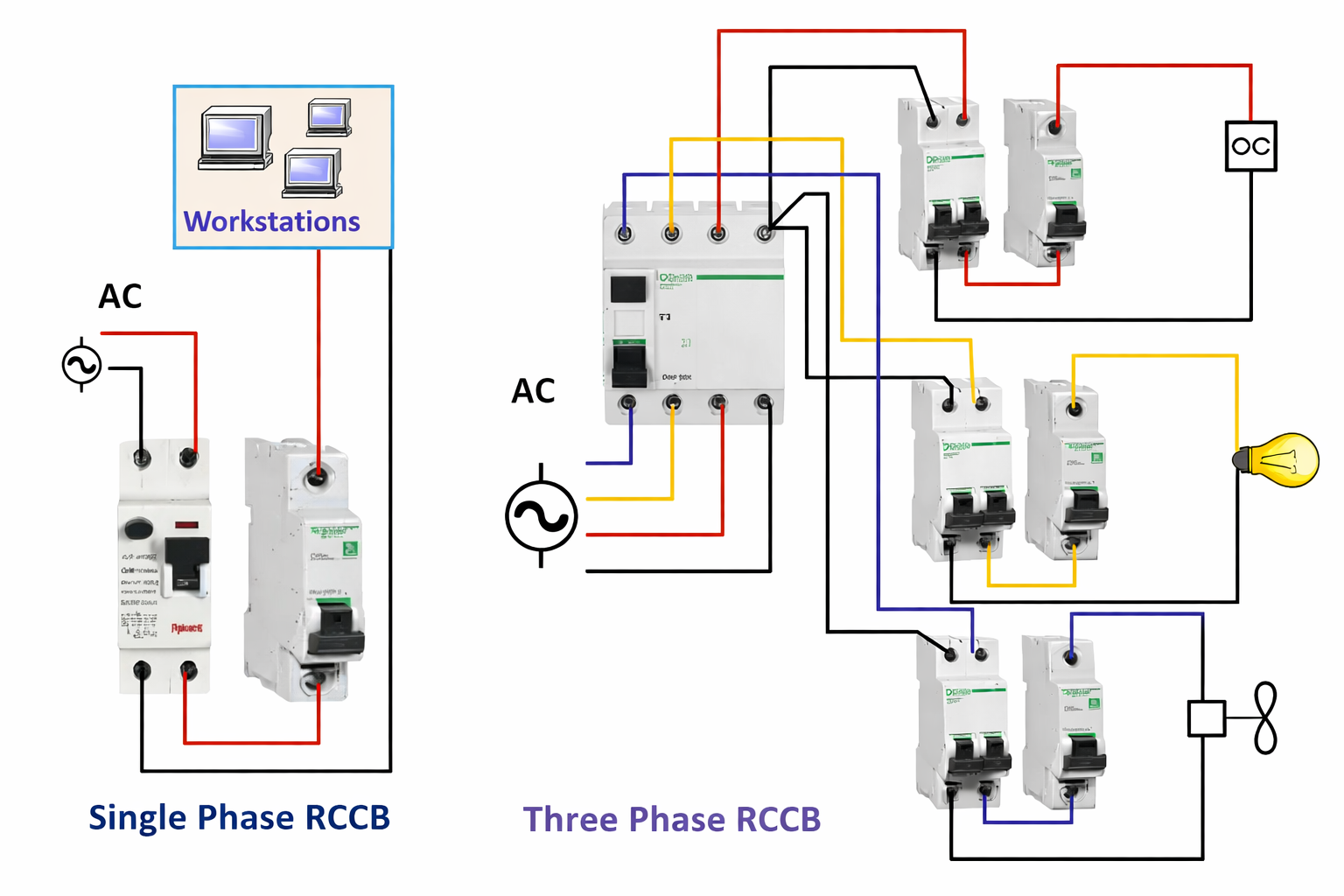

Figuur 7. Aardlekschakelaarbedrading en installatieschema

RCCB-bedradingsschema's illustreren hoe het apparaat extern wordt aangesloten om een veilige werking te garanderen.De afbeelding toont zowel eenfasige als driefasige RCCB-verbindingen, waarbij fase- en neutrale geleiders door de apparaataansluitingen gaan voordat ze de belasting bereiken.De juiste aansluitingsoriëntatie is belangrijk omdat het omkeren van fase en neutraal ongepast uitschakelgedrag kan veroorzaken.

In eenfasige systemen worden twee polen gebruikt, terwijl bij driefasige systemen doorgaans vier polen nodig zijn, inclusief de nulleider.Het diagram benadrukt ook de verdeling van circuits over verschillende belastingen na de aardlekschakelaar.Een goede bedrading zorgt voor nauwkeurige lekdetectie en voorkomt valse trips.Deze installatieschema's dienen als visuele gids voor een veilige en gestandaardiseerde opstelling van elektrische panelen.

RCCB versus MCB versus ELCB

Deze apparaten worden vaak vergeleken omdat ze allemaal circuitbeveiliging zijn gereedschap gevonden in elektrische panelen.Ze beschermen er echter tegen verschillende soorten elektrische storingen.

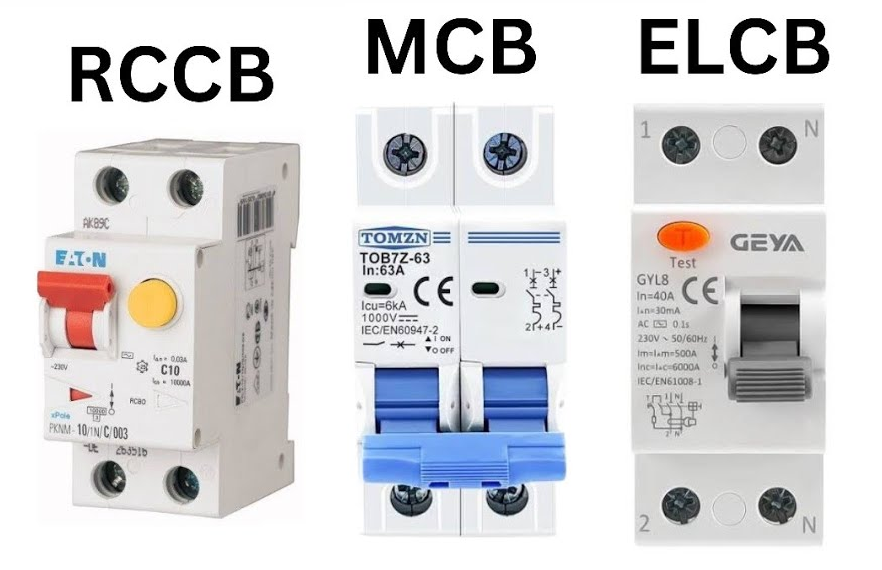

Figuur 8. RCCB versus MCB versus ELCB

Parameter	RCCB	MCB	ELCB
Hoofdfunctie	Uitschakelingen op lekstroom, doorgaans 10–300 mA	Uitschakelingen bij overstroom, doorgaans 6–63 A	Uitschakelingen op aardspanning doorgaans 40–60 V
Beschermingsdrempel tegen elektrische schokken	Gemeenschappelijk persoonlijk beschermingsniveau 30 mA	Geen gedefinieerde schokdrempel	Typisch bereik van schokuitschakeling 50 mA – 300 mA
Overbelastingsbereik	Niet geschikt voor overbelastingsstroom	Thermische reis ca.1,13–1,45 × inch	Niet geschikt voor overbelastingsstroom
Uitschakelbereik kortsluiting	Geen magnetische kortsluiting	Magnetische reis ca.5–10 × inch	Geen magnetische kortsluiting
Foutdetectietype	Stroomonbalans tussen fase en neutraal	Overmatige lijnstroom boven nominale waarde	Spanningsstijging tussen aarde en neutraal
Bedrijfsspanning	230 V / 400 V AC	230 V / 400 V AC	230 V AC
Typische gevoeligheidsniveaus	10 mA, 30 mA, 100 mA, 300 mA	Niet uitgedrukt in mA	30 mA – 300 mA
Reactietijd	≤ 30 ms bij 30 mA	100–500 ms, afhankelijk van de fout	Typisch 100–300 ms
Nominaal stroombereik	16A – 100A	1A – 125A	16A – 63A
Frequentie	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz
Bedradingsgeleiders vereist	Fase + Neutraal	Alleen fase (neutraal optioneel in DP)	Fase + Aarde
Standaardreferentie	IEC 61008-1	IEC 60898-1	IEC 61008 / oudere IEC 1008
Mechanische levensduur	Typisch 10.000 bewerkingen	Typisch 20.000 bewerkingen	8.000–10.000 operaties
Brekende capaciteit	6 kA – 10 kA	4,5 kA – 10 kA	3 kA – 6 kA
Gemeenschappelijk installatiepunt	Hoofdverdeelbord	Aftakking circuitlijn	Oudere aardlekpanelen

RCCB versus RCBO

In dit gedeelte worden RCCB en RCBO vergeleken omdat beide moderne veiligheidsonderbrekers zijn, maar ze verschillende beschermingsniveaus bieden.

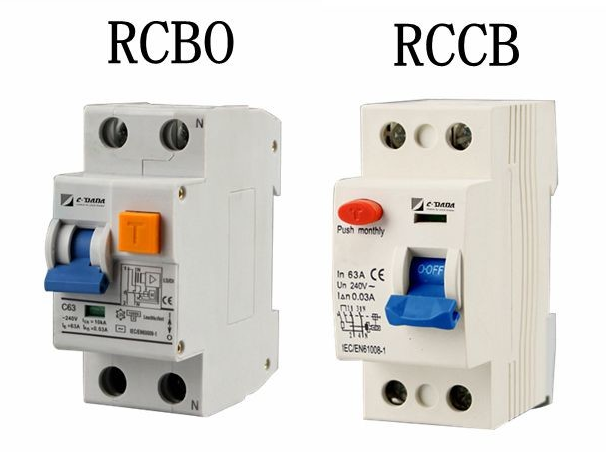

Figuur 9. RCCB versus RCBO

Kenmerken	RCCB	RCBO
Volledige naam	Residuele stroomonderbreker	Residuele stroomonderbreker met overstroom
Gevoeligheid voor lekkage	10 mA, 30 mA, 100 mA, 300 mA	10 mA, 30 mA, 100 mA, 300 mA
Overbelastingsbereik	Niet geschikt voor overbelastingsstroom	Thermische reis ca.1,13–1,45 × inch
Uitschakelbereik kortsluiting	Geen magnetisch kortsluitelement	Magnetische reis ca.5–10 × inch
Nominaal stroombereik	16A – 100A	6A – 63A
Bedrijfsspanning	230 V / 400 V AC	230 V / 400 V AC
Frequentie	50 / 60 Hz	50 / 60 Hz
Aantal Polen	2P, 4P	1P+N, 2P
Typische modulebreedte (DIN)	36–72 mm	18–36 mm
Reactietijd (lekkage)	≤ 30 ms bij 30 mA	≤ 30 ms bij 30 mA
Brekende capaciteit	6 kA – 10 kA	4,5 kA – 10 kA
Standaardreferentie	IEC 61008-1	IEC 61009-1
Mechanische levensduur	Typisch 10.000 bewerkingen	Typisch 10.000–20.000 bewerkingen
Typisch installatiepunt	Hoofdverdeelbord	Laatste vertakkingscircuit
Beschermingsdekking	Alleen aardlekfouten	Lekkage + overbelasting + kortsluiting

Toepassingen van aardlekschakelaars

1. Woonhuizen

RCCB's worden geïnstalleerd in verdeelborden van huishoudens om het risico op een elektrische schok door beschadigde bedrading of defecte apparaten te verminderen.Ze monitoren lekkages in verlichtings- en stopcontactcircuits die dagelijks worden gebruikt.Dit voegt een extra veiligheidslaag toe voor normaal elektrisch gebruik in huis.

2. Commerciële gebouwen

Commerciële ruimtes zoals kantoren, winkelcentra en openbare voorzieningen gebruiken aardlekschakelaars om de elektrische veiligheid voor de bewoners te verbeteren.Ze verminderen het risico op elektrische ongelukken in gebieden met veel verkeer.Hun snelle uitschakelvermogen ondersteunt de naleving van veiligheidsnormen.

3. Industriële faciliteiten

Industriële fabrieken en werkplaatsen passen RCCB's toe om lekkagerisico's rond machines en motoraangedreven apparatuur te beheersen.Ze helpen veiligere werkomstandigheden te handhaven waar de elektrische belasting hoog is.Dit draagt ​​bij aan een stabielere en veiligere werking van het systeem.

4. Natte en buitenruimtes

Locaties die worden blootgesteld aan vocht, waaronder badkamers, keukens, zwembaden en buiteninstallaties, maken vaak gebruik van aardlekschakelaars vanwege de grotere kans op lekkage.Deze omgevingen zijn gevoeliger voor isolatiefouten en onbedoeld contact.Aardlekschakelaars bieden onder dergelijke omstandigheden extra elektrische bescherming.

Conclusie

RCCB's helpen u veilig te blijven door voortdurend de stroom te controleren en de stroom af te sluiten wanneer er lekkage optreedt.Dankzij hun interne componenten, de juiste classificaties en typen zoals AC, A en B kunt u het juiste apparaat afstemmen op uw elektrische systeem.Als u de juiste bedrading en de verschillen tussen RCCB, MCB, ELCB en RCBO kent, kunt u een betere bescherming kiezen.Omdat ze snel reageren en in veel omgevingen werken, blijven aardlekschakelaars een essentieel onderdeel van de dagelijkse elektrische veiligheid.
