Piëzo-elektrische transducer: werkingsprincipe, constructie, typen, kenmerken en toepassingen

Met een piëzo-elektrische transducer kunt u mechanische kracht omzetten in een elektrisch signaal, of elektrische energie in mechanische beweging.In dit artikel leert u wat een piëzo-elektrische transducer is, hoe deze is gebouwd en hoe deze werkt.U zult ook de meest voorkomende typen, belangrijkste kenmerken en toepassingen ervan zien.

Catalogus

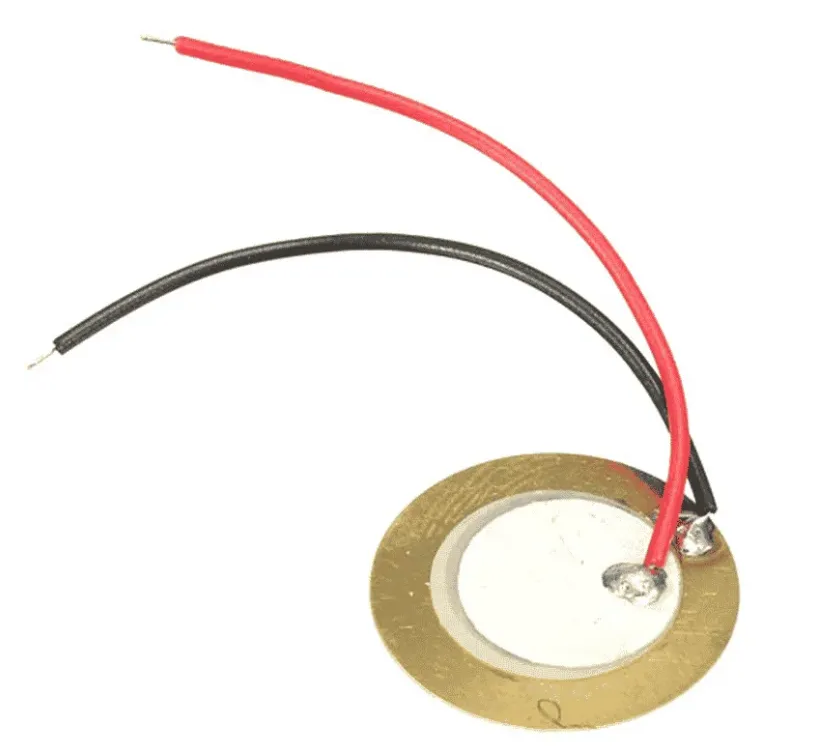

Figuur 1. Piëzo-elektrische transducer (piëzoschijfelement)

Wat is een piëzo-elektrische transducer?

Een piëzo-elektrische transducer is een apparaat dat mechanische kracht omzet in elektrische energie, of elektrische energie in mechanische beweging.Het werkt met een speciaal materiaal dat een kleine spanning genereert wanneer het wordt ingedrukt, gebogen of getrild.Vanwege deze eigenschap wordt het vaak gebruikt om druk, trillingen, geluid of beweging te detecteren.Dankzij de eenvoudige schijfachtige structuur met aangesloten kabels, zoals vaak te zien in praktische opstellingen, kan mechanische beweging eenvoudig worden omgezet in een elektrisch signaal voor meet- of regeltoepassingen.

Constructie van een piëzo-elektrische transducer

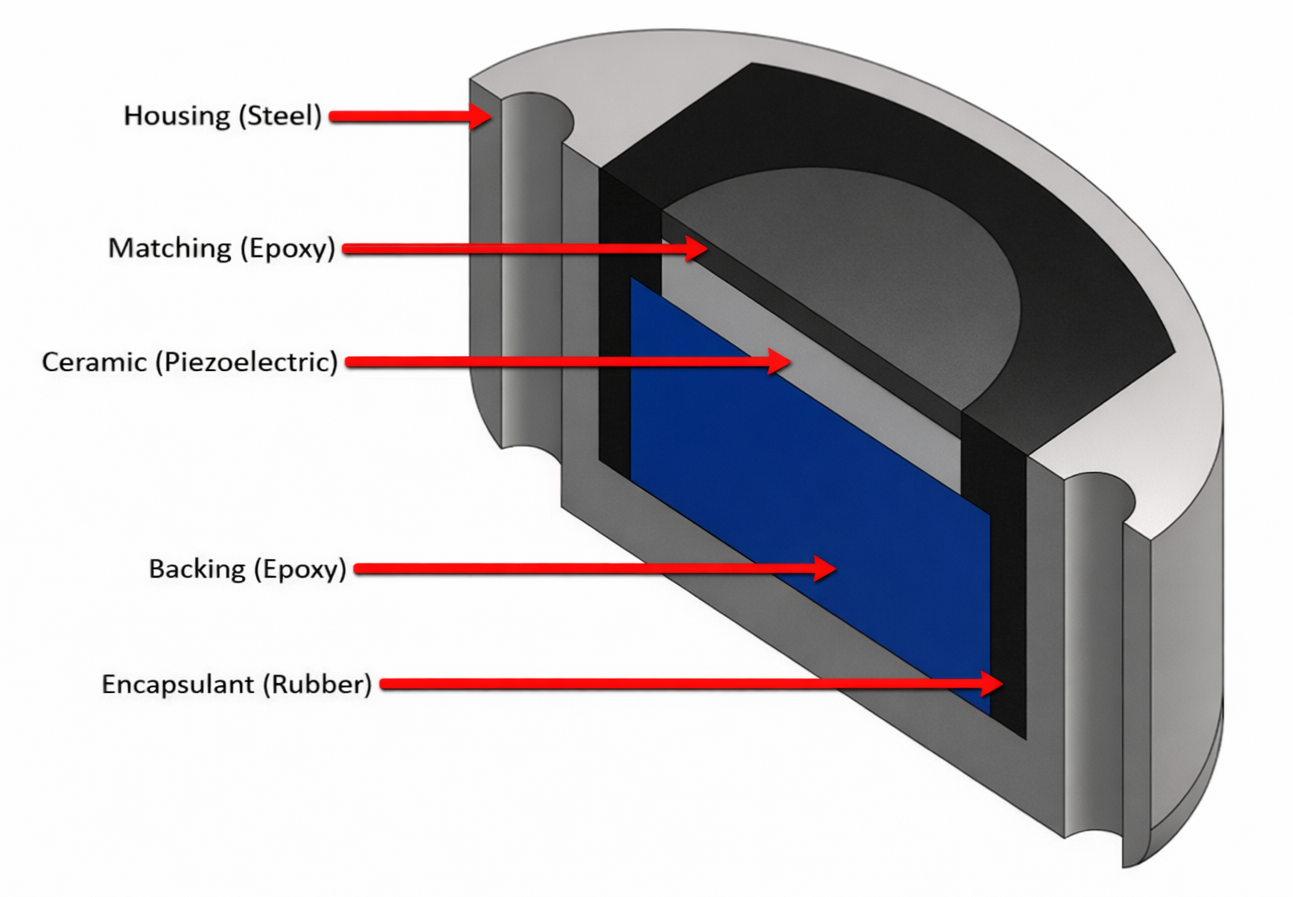

Figuur 2. Constructie van een piëzo-elektrische transducer

•Behuizing (staal)

Biedt mechanische sterkte en beschermt de transducer tegen externe schade.

•Bijpassende laag (epoxy)

Helpt mechanische energie efficiënt over te dragen naar het piëzo-elektrische element en verbetert de signaalprestaties.

•Piëzo-elektrische keramiek

Het actieve sensorelement dat een elektrische spanning genereert wanneer er druk of trillingen worden uitgeoefend.

•Steunlaag (epoxy)

Absorbeert ongewenste trillingen en regelt de respons van de transducer.

•Inkapselmiddel (rubber)

Sluit de structuur af en beschermt deze tegen vocht, stof en omgevingsinvloeden.

Werkingsprincipe van piëzo-elektrische transducer

Het werkingsprincipe van een piëzo-elektrische transducer is gebaseerd op het vermogen van bepaalde materialen om te reageren op mechanische spanning en elektrische energie.In het materiaal verschuiven elektrische ladingen wanneer er kracht of spanning op wordt uitgeoefend.Dit gedrag komt voor in twee verwante vormen, bekend als het directe piëzo-elektrische effect en het omgekeerde piëzo-elektrische effect.Bij elk effect wordt uitgelegd hoe energie van de ene vorm in de andere wordt omgezet.

Direct piëzo-elektrisch effect

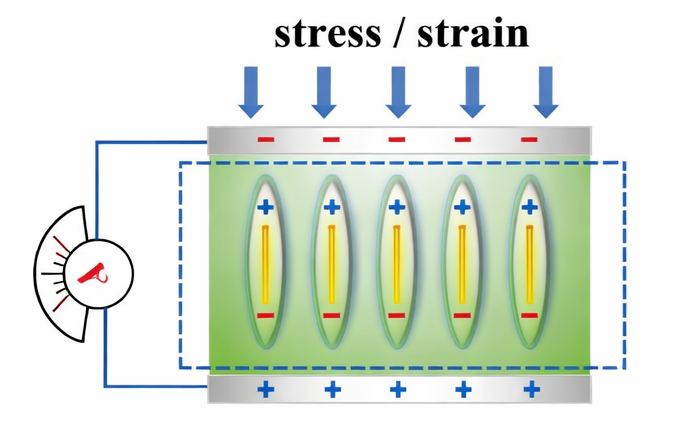

Figuur 3. Direct piëzo-elektrisch effect

Bij het directe piëzo-elektrische effect wordt mechanische spanning of spanning op het piëzo-elektrische materiaal uitgeoefend.Zoals weergegeven in de figuur zorgt het drukken of laden van het materiaal ervoor dat de interne elektrische ladingen van hun normale posities verschuiven.Deze ladingsscheiding creëert positieve en negatieve oppervlakken aan weerszijden van het materiaal.Als resultaat wordt er een kleine elektrische spanning over de elektroden gegenereerd.De uitgangsspanning neemt toe naarmate de uitgeoefende kracht of trilling sterker wordt, waardoor de transducer druk, kracht of beweging nauwkeurig kan waarnemen.

Omgekeerd piëzo-elektrisch effect

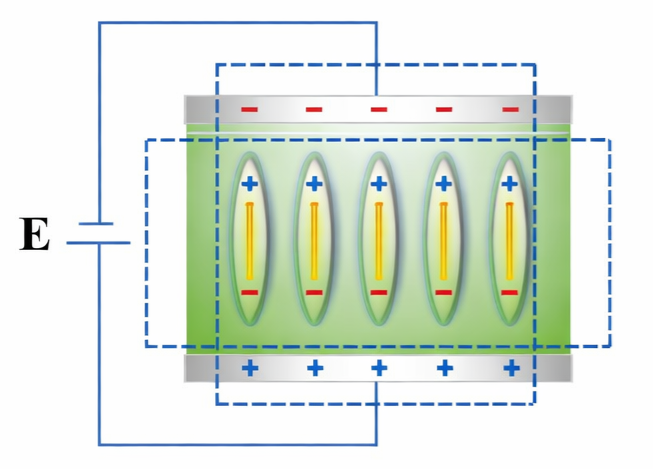

Figuur 4. Omgekeerd piëzo-elektrisch effect

Bij het omgekeerde piëzo-elektrische effect vindt de energieomzetting in de tegenovergestelde richting plaats.Op het piëzo-elektrische materiaal wordt een externe elektrische spanning aangelegd.Zoals geïllustreerd in de figuur, dwingt het aangelegde elektrische veld de interne ladingen om zich opnieuw uit te lijnen.Deze herschikking zorgt ervoor dat het materiaal enigszins van vorm verandert door uit te zetten of samen te trekken.De fysieke vervorming veroorzaakt mechanische beweging of trillingen, waardoor de piëzo-elektrische transducer beweging, geluid of ultrasone golven kan genereren.

Elektrische kenmerken van piëzo-elektrische transducers

Parameter	Specificatie
Uitgangssignaaltype	Wisselspanning gegenereerd door mechanisch spanning
Elektrische uitgangsmodus	Werking in laadmodus of spanningsmodus
Uitgangsspanningsbereik	10 mV tot 100 V piek afhankelijk van de kracht en maat
Laadgevoeligheid	1 pC per N tot 1000 pC per N
Spanningsgevoeligheid	1 mV per N tot 50 mV per N
Broncapaciteit	100 pF tot 50 nF
Bronimpedantie	Zeer hoog, doorgaans boven 1 megaohm
Interne weerstand	Groter dan 10 gigaohm
Frequentieresponsbereik	1 Hz tot 10 MHz, afhankelijk van het ontwerp
Resonante frequentie	Typisch 1 kHz tot 5 MHz
Anti-resonante frequentie	Iets hoger dan resonant frequentie
Uitgangsimpedantie bij resonantie	Lage impedantie op resonantiepunt
Uitgangsimpedantie bij anti-resonantie	Zeer hoge impedantie bij anti-resonantie punt
Statische meetmogelijkheden	Niet geschikt voor echte DC-meting
Ontladingstijdconstante	Milliseconden tot seconden op basis van belasting weerstand
Signaalpolariteit	Hangt af van de spanningsrichting en materiële oriëntatie
Diëlektrische constante	100 tot 5000 afhankelijk van materiaal
Bedrijfsspanning als actuator	10 V tot 1000 V AC of DC
Stroomverbruik	Zeer laag in sensormodus
Geluidsniveau	Zeer lage intrinsieke elektrische ruis
Kabelgevoeligheid	Hoog, beïnvloed door kabelcapaciteit
Vereiste signaalconditionering	Laadversterker of spanning met hoge impedantie versterker
Temperatuurstabiliteit	Matig, varieert per piëzomateriaal
Elektrische verliesfactor	Laag bij bedrijfsfrequentie
Isolatieweerstand	Meestal groter dan 10 gigaohm
Uitgangslineariteit	Hoog binnen de nominale mechanische limieten

Soorten piëzo-elektrische transducers

Piëzo-elektrische transducers zijn er in verschillende typen, elk ontworpen om beweging, druk, geluid of trillingen te detecteren of te produceren voor specifieke meet- en controletoepassingen.

Piëzo-elektrische versnellingsmeter-transducer

Een piëzo-elektrische versnellingsmetertransducer wordt gebruikt om versnelling en trillingen te meten.Het werkt door mechanische beweging om te zetten in een elektrisch signaal wanneer de sensor beweegt.Vergeleken met druk- of krachtopnemers is hij gevoeliger voor snelle veranderingen en hoogfrequente trillingen.Dit maakt hem geschikt voor machinemonitoring en trillingsanalyse.Het wordt vaak gebruikt in industriële en structurele gezondheidszorgsystemen.

Piëzo-elektrische druktransducer

Een piëzo-elektrische druktransducer meet dynamische drukveranderingen en zet deze om in een elektrische output.Het reageert snel op snelle drukvariaties, in tegenstelling tot statische druksensoren.Vergeleken met krachtopnemers is deze specifiek ontworpen voor vloeistof- en gasdrukmetingen.Het wordt vaak gebruikt in verbrandingsmotoren en hydraulische systemen.Hoge frequentierespons is het belangrijkste voordeel.

Piëzo-elektrische krachtopnemer

Een piëzo-elektrische krachttransducer meet de uitgeoefende kracht of belasting door middel van het genereren van lading.Wanneer er kracht wordt uitgeoefend, produceert het piëzo-elektrische element een elektrisch signaal dat evenredig is aan de belasting.Vergeleken met versnellingsmeters richt het zich op directe kracht in plaats van op beweging.Het presteert goed bij dynamische krachtmeting.Dit type wordt veel gebruikt bij testen en impactmetingen.

Piëzo-elektrische ultrasone transducer

Een piëzo-elektrische ultrasone transducer genereert en detecteert ultrasone golven.Het zet elektrische energie om in hoogfrequente geluidsgolven en ontvangt gereflecteerde signalen.Vergeleken met microfoons werkt het op veel hogere frequenties dan het menselijk gehoor.Dit maakt nauwkeurige detectie, beeldvorming en afstandsmeting mogelijk.Het wordt vaak gebruikt bij medische echografie en industriële inspectie.

Piëzo-elektrische actuatortransducer

Een piëzo-elektrische actuatortransducer zet elektrische energie om in nauwkeurige mechanische beweging.Wanneer er spanning wordt toegepast, zet deze uit of trekt samen om beweging te creëren.In tegenstelling tot transducers van het sensortype wordt deze voornamelijk gebruikt voor bediening en niet voor meting.Het biedt een zeer kleine maar nauwkeurige verplaatsing.Dit maakt het ideaal voor precisiepositioneringssystemen.

Piëzo-elektrische microfoontransducer

Een piëzo-elektrische microfoontransducer zet geluidstrillingen om in elektrische signalen.Geluidsgolven zorgen ervoor dat het piëzo-elektrische materiaal trilt en spanning genereert.Vergeleken met ultrasone transducers werkt het binnen het hoorbare frequentiebereik.Het is eenvoudig van ontwerp en vereist geen externe voeding voor detectie.Dit type wordt vaak gebruikt in standaard audio- en akoestische detectiesystemen.

Piëzo-elektrische ontstekingstransducer

Een piëzo-elektrische ontstekingstransducer genereert hoge spanning wanneer mechanische kracht wordt uitgeoefend.Door op het element te drukken of te slaan ontstaat er een vonk zonder externe voeding.Vergeleken met andere piëzo-elektrische transducers richt deze zich op het genereren van spanning in plaats van op detectie.Dit maakt het betrouwbaar voor ontstekingsdoeleinden.Het wordt veel gebruikt in gasaanstekers en ontstekingssystemen.

Toepassingen van piëzo-elektrische transducers

Piëzo-elektrische transducers worden veel gebruikt in de moderne technologie omdat ze mechanische energie nauwkeurig kunnen omzetten in elektrische signalen voor detectie, meting en controle in veel industrieën.

Medische echografiesystemen

Piëzo-elektrische transducers worden veel gebruikt in echografiemachines.Ze genereren hoogfrequente geluidsgolven en ontvangen de gereflecteerde signalen om beelden te vormen.Dit helpt artsen om de interne lichaamsstructuren veilig te zien.Ze zijn betrouwbaar en reageren zeer snel.

Trillings- en conditiebewaking

Deze transducers worden gebruikt om trillingen in machines en constructies te detecteren.Mechanische trillingen worden voor analyse omgezet in een elektrisch signaal.Dit helpt bij het vroegtijdig identificeren van fouten in motoren, pompen en motoren.Het verbetert de veiligheid en verlaagt de onderhoudskosten.

Drukmeetsystemen

Piëzo-elektrische transducers meten snel veranderende druk in gassen en vloeistoffen.Ze werken goed wanneer drukveranderingen met hoge snelheid optreden.Dit maakt ze geschikt voor motoren en hydraulische systemen.Ze worden niet gebruikt voor constante of statische druk.

Kracht- en impactmeting

Ze worden gebruikt om kracht, belasting en impact te meten.Wanneer er kracht wordt uitgeoefend, ontstaat er een elektrische lading.Dit maakt een nauwkeurige meting van dynamische krachten mogelijk.Ze komen vaak voor bij testen en materiaalanalyse.

Geluids- en akoestische apparaten

Piëzo-elektrische transducers worden gebruikt in microfoons, zoemers en geluidsopnames.Geluidstrillingen zorgen ervoor dat het materiaal een elektrisch signaal genereert.Ze zijn eenvoudig van ontwerp en zeer duurzaam.Deze apparaten zijn gebruikelijk in consumentenelektronica.

Ontsteking en vonkgeneratie

In ontstekingssystemen genereren piëzo-elektrische transducers hoge spanning wanneer ze worden ingedrukt.Deze spanning creëert een vonk zonder dat er externe voeding nodig is.Ze worden vaak gebruikt in gasaanstekers en kachels.Het ontwerp is eenvoudig en zeer betrouwbaar.

Voordelen en beperkingen van piëzo-elektrische transducers

Voordelen van piëzo-elektrische transducer

• Ze zijn zeer gevoelig voor kleine veranderingen in kracht en trillingen.

• Ze reageren snel op dynamische signalen.

• Ze werken over een breed frequentiebereik.

• Hun formaat is klein en lichtgewicht.

• Ze hebben geen externe voeding nodig in de detectiemodus.

• Ze zijn duurzaam en betrouwbaar onder zware omstandigheden.

Beperkingen van de piëzo-elektrische transducer

• Ze kunnen geen statische of constante krachten meten.

• Ze vereisen speciale signaalconditioneringscircuits.

• Hun output wordt beïnvloed door temperatuurveranderingen.

• Het uitgangssignaal is doorgaans erg klein.

• Sommige materialen kunnen onder hoge spanning barsten.

Piëzo-elektrische transducer versus andere transducers

Specificatie	Piëzo-elektrische transducer	Spanningsmeter-transducer	Capacitieve transducer	Inductieve transducer	Optische transducer
Gemeten hoeveelheid	Kracht, druk, trillingen	Spanning en kracht	Verplaatsing, druk	Positie, verplaatsing	Licht, positie, snelheid
Werkingsprincipe	Piëzo-elektrisch effect	Verandering van weerstand	Capaciteitsverandering	Elektromagnetische inductie	Licht modulatie
Uitgangssignaaltype	Spanning of lading	Verandering van weerstand	Capaciteitsverandering	Spanning	Spanning of stroom
Statische meetmogelijkheden	Niet geschikt	Geschikt	Geschikt	Geschikt	Geschikt
Dynamische meetmogelijkheden	Uitstekend	Goed	Matig	Goed	Uitstekend
Typische gevoeligheid	Hoog	Middelmatig	Zeer hoog	Middelmatig	Zeer hoog
Frequentiebereik	1 Hz tot boven 1 MHz	Tot 10 kHz	Tot 100 kHz	Tot 50 kHz	Boven 1 MHz
Reactietijd	Zeer snel, minder dan 1 microseconde	Langzaam tot matig	Snel	Matig	Extreem snel
Uitgangsimpedantie	Zeer hoog boven 1 Mohm	Laag rond 120 tot 350 ohm	Hoog	Laag	Laag
Temperatuurgevoeligheid	Middelmatig	Hoog	Middelmatig	Laag	Laag
Signaalconditionering vereist	Vereist	Vereist	Vereist	Vereist	Minimaal
Stroomvereiste	Geen externe voeding voor detectie	Vereist excitatiespanning	Vereist excitatiespanning	Vereist excitatiespanning	Vereist een stroombron
Grootte en gewicht	Zeer klein en lichtgewicht	Klein	Klein	Middelmatig	Klein
Milieu robuustheid	Hoog	Matig	Matig	Hoog	Matig
Toepassingen	Trillingsmonitoring, echografie	Loadcellen, weegsystemen	Positie- en niveaudetectie	Nabijheids- en positiedetectie	Encoders, glasvezelsensoren

Conclusie

Piëzo-elektrische transducers werken via directe en omgekeerde piëzo-elektrische effecten om beweging en elektrische signalen waar te nemen of te produceren.Ze bieden een hoge gevoeligheid, snelle respons en werking met een brede frequentie voor dynamische metingen zoals trillingen, druk, kracht en geluid.In veel industrieën worden verschillende typen gebruikt voor detectie-, activerings- en ontstekingsdoeleinden.Ze zijn echter niet geschikt voor statische metingen en vereisen een goede signaalconditionering.
