Nanofarads en microfaraden: uitgebreide gids voor capaciteit en conversies

Kleine eenheden zoals nanofarads (NF) en microfaraden (µF) helpen ons te meten hoe condensatoren werken.Condensatoren zijn onderdelen die in bijna alle elektronische apparaten worden gebruikt om elektriciteit op te slaan en te regelen.Dit artikel kijkt naar wat nanofarads en microfarads zijn, hoe ze worden gebruikt in elektronica en hoe te schakelen tussen deze eenheden.We zullen zien hoe deze eenheden helpen om apparaten beter en betrouwbaarder te laten werken.We zullen ook leren over gemeenschappelijke condensatorwaarden en hoe het effect van condensatoren te berekenen in circuits die een wisselstroom (AC) gebruiken, wat helpt om ervoor te zorgen dat elektronische systemen soepel verlopen.

Catalogus

Wat is de nanofarad (NF)?

De Nanofarad (NF) is een kleine eenheid van elektrische capaciteit.Het is gelijk aan een miljardste van een Farad (1 NF = 10⁻⁹ F).Deze eenheid is erg belangrijk in elektronica, vooral voor het meten van de capaciteit van kleine componenten zoals condensatoren.Condensatoren helpen bij het opslaan en loslaten van elektrische energie, en ze worden in bijna elk elektronisch apparaat gebruikt.De nanofarad maakt deel uit van het internationale systeem van eenheden (SI), dat zorgt voor nauwkeurige en standaardmetingen in elektrotechniek.Capaciteit is het vermogen van een condensator om een ​​elektrische lading op te slaan.Hoewel een nanofarad een zeer kleine hoeveelheid is, speelt het een belangrijke rol in veel elektronische circuits.Deze kleine capaciteitswaarden helpen bij het verfijnen van elektronische signalen.Nanofarad -condensatoren worden vaak gebruikt in circuits die nauwkeurige controle nodig hebben, zoals oscillatoren die herhalende signalen maken, signaalverwerkingssystemen die gegevensoverdracht afhandelen en timingcircuits die regelen wanneer elektronische acties optreden.

In toepassingen helpen condensatoren met nanofarad -beoordelingen elektronische apparaten beter en sneller te werken.Ze reageren snel op veranderingen in elektrische signalen en slaan kleine hoeveelheden lading effectief op.Deze condensatoren zijn nuttig in radiofrequentie (RF) -circuits, waar ze helpen bij het verzenden en ontvangen van signalen.Ze worden ook gevonden in ruisonderdrukkingssystemen, die de signaalkwaliteit verbeteren door ongewenste elektrische interferentie te verminderen.Een ander gebruik is in voedingscircuits, waarbij ze spanning stabiliseren en gevoelige elektronische onderdelen beschermen tegen plotselinge spanningsveranderingen.Om elektronisch ontwerp gemakkelijker te maken, wordt de nanofarad geschreven als NF in circuitdiagrammen en technische documenten.Deze afkorting helpt snel de juiste condensatoren voor projecten te identificeren.Het gebruik van de juiste condensatorwaarde is belangrijk, vooral in hoogfrequente circuits, waar zelfs kleine fouten problemen kunnen veroorzaken.

Wat is de microfarad (µF)?

De Microfarad (µF) is een eenheid van elektrische capaciteit.Het is gelijk aan een miljoenste van een Farad (1 µF = 10⁻⁶ F).Deze eenheid wordt vaak gebruikt om de capaciteit van grotere condensatoren te meten.Deze condensatoren helpen bij het opslaan en vrijgeven van elektrische energie in apparaten zoals voedingen, audiosystemen en signaalfilters.Omdat ze meer lading kunnen opslaan dan kleinere condensatoren, worden microfarad -condensatoren gebruikt in circuits die stabiele en betrouwbare prestaties nodig hebben.In elektronica spelen condensatoren met microfaradwaarden een rol in voedingscircuits.Ze helpen de spanningsveranderingen te verminderen en de elektrische uitgang stabiel te houden.Dit is belangrijk in apparaten die een constante stroomvoorziening vereisen.

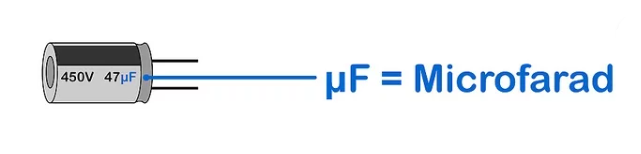

Figuur 2. Microfarad

In audiosystemen worden microfarad -condensatoren gebruikt voor signaalkoppeling. Ze laten een wisselstroomsignalen (AC) -signalen doorstaan ​​terwijl Blokkerende directe stroom (DC), wat helpt duidelijk en onvervormd te behouden geluid.Zonder deze condensatoren kunnen ongewenste DC -signalen audio beschadigen apparatuur.Microfarad -condensatoren zijn ook nuttig in energieopslag systemen.Ze helpen de stroomafgifte af te gooien door op te slaan en uit te brengen energie wanneer dat nodig is.Dit is nuttig op elektronische apparaten die moeten zich snel aanpassen aan veranderende stroomvereisten.Van kleine gadgets tot groot Industriële machines, deze condensatoren verbeteren de efficiëntie en betrouwbaarheid.Door te fungeren als energiebuffers, voorkomen ze plotselinge spanning druppels of spikes die gevoelige componenten kunnen schaden.

Een van de meest voorkomende soorten microfarad -condensatoren is de elektrolytische condensator.Deze condensatoren worden vaak gevonden in circuits die een wisselstroom (AC) converteren om de stroom (DC) te sturen.Deze conversie is nodig voor veel elektronische apparaten, omdat de meeste werken op DC -stroom.Microfarad -condensatoren in deze circuits helpen een soepele en stabiele stroomstroom te garanderen, wat belangrijk is voor de juiste werking van elektronische componenten.Ze verlengen ook de levensduur van apparaten door stress op elektrische onderdelen te verminderen.Om identificatie eenvoudiger te maken, worden microfarad -condensatoren gelabeld met hun capaciteitswaarde, zoals 1 µF voor één microfarad.Deze notatie helpt de juiste condensator voor hun circuits te selecteren.Het gebruik van de juiste condensatorwaarde is vereist om circuitstoringen of storingen te voorkomen.Door standaard labelen en de rol van microfarad -condensatoren te volgen, kunt u betrouwbare elektronische systemen ontwerpen en bouwen voor een breed scala aan toepassingen.

Farad en capacitieve metingen

De Farad (F) is de officiële eenheid van capaciteit in het internationale systeem van eenheden (SI).Het helpt te meten hoeveel elektrische lading een condensator kan opslaan.De Farad wordt gedefinieerd met behulp van de vergelijking:

In deze formule, C staat voor capaciteit in Farads, Q vertegenwoordigt de lading in Coulombs, en V is de spanning in volt.Een condensator heeft een capaciteit van één Farad als het opslaan van een lading van één Coulomb ervoor zorgt dat zijn spanning met één volt toeneemt.Dit betekent dat de Farad meet hoe goed een condensator elektrische energie kan vasthouden en vrijgeven.Eén Farad is echter een zeer grote eenheid, waardoor het onpraktisch is voor dagelijkse elektronica.Als een condensator een capaciteit van één Farad had, zou het te groot zijn om in de meeste elektronische apparaten te passen.Gebruik in plaats daarvan kleinere eenheden zoals microfaraden (µF), nanofaraden (NF) en picofarads (PF).Deze kleinere eenheden maken het gemakkelijker om compacte en efficiënte elektronische circuits te ontwerpen zonder te veel ruimte in te nemen.Met behulp van deze subeenheden kunnen condensatoren in verschillende maten worden gebouwd om aan specifieke behoeften te voldoen.Of het nu in kleine mobiele telefoons of grote stroomsystemen is, condensatoren helpen bij het gladmaken van spanningsveranderingen, filteren ongewenste ruis en beschermen circuits tegen plotselinge spanningspieken.

Hoewel de meeste elektronische apparaten condensatoren gebruiken met microfarad- of nanofarad -waarden, is de FARAD nog steeds belangrijk in speciale toepassingen.Een voorbeeld is supercondensatoren, die zeer hoge capaciteitswaarden hebben.Deze supercondensatoren worden gebruikt in elektrische voertuigen, waar ze snelle uitbarstingen van energie bieden, en in hernieuwbare energiesystemen, waar ze de stroomvoorziening helpen stabiliseren.Omdat ze snel kunnen opladen en ontladen, zijn supercondensatoren nuttig voor het efficiënt omgaan met hoge energie.Inzicht in de Farad en zijn kleinere eenheden helpt bij het kiezen van de juiste condensatoren voor verschillende elektronische ontwerpen.Door de juiste capaciteitswaarde te selecteren, kunt u ervoor zorgen dat apparaten soepel en betrouwbaar werken.Deze kennis is nodig voor het ontwikkelen van betere en efficiëntere elektronische systemen in verschillende industrieën.

Nanofarad naar de conversietabel Microfarad

Tabel met verschillende nanofaradmetingen omgezet in microfarads.

Nanofarad (NF)	Microfarad (µF)
0,01 NF	0,00001 µF
0,1 NF	0,0001 µF
1 NF	0,001 µF
2 NF	0,002 µF
3 NF	0,003 µF
4 NF	0,004 µF
5 NF	0,005 µF
6 NF	0,006 µF
7 NF	0,007 µF
8 NF	0,008 µF
9 NF	0,009 µF
10 NF	0,01 µF
20 NF	0,02 µF
30 NF	0,03 µF
40 NF	0,04 µF
50 NF	0,05 µF
60 NF	0,06 µF
70 NF	0,07 µF
80 NF	0,08 µF
90 NF	0,09 µF
100 NF	0,1 µF
200 nf	0,2 μf
300 NF	0,3 μf
400 NF	0,4 μf
500 NF	0,5 μf
600 NF	0,6 μf
700 NF	0,7 μf
800 NF	0,8 μf
900 NF	0,9 μf
1.000 NF	1 µF
2.000 NF	2 µF
3.000 NF	3 µF
4.000 NF	4 µF
5.000 NF	5 µF
6.000 NF	6 µF
7.000 NF	7 µF
8.000 NF	8 µF
9.000 NF	9 µF
10.000 NF	10 µF

Hoe converteer ik nanofarads naar microfarads?

Het omzetten van capaciteitswaarden van nanofarads (NF) naar microfaraden (µF) is een belangrijke taak in elektronica.Het helpt om de juiste condensatoren voor circuits te selecteren, zodat componenten correct samenwerken.Verschillende meeteenheden worden gebruikt om capaciteit te beschrijven, dus het is nodig om te schakelen hoe te schakelen tussen het lezen van circuitdiagrammen, het bestellen van onderdelen of het vervangen van condensatoren in elektronische apparaten.

Conversiemethode

Om nanofarads om te zetten in microfarads, moet u een eenvoudige regel onthouden:

Dit betekent dat om een ​​capaciteitswaarde van nanofarads in microfaraden te wijzigen, u eenvoudig delen door 1000. Deze methode zorgt voor nauwkeurigheid en consistentie bij het werken met verschillende condensatorwaarden in verschillende elektronische toepassingen.Stel dat u een condensator hebt met het label 5000 NF en dat u deze moet converteren naar microfarads:

Dus 5000 NF is gelijk aan 5 µF.Door deze eenvoudige divisieregel te volgen, kunt u elke nanofarad -waarde snel omzetten in microfarads zonder verwarring.De reden achter deze conversie ligt in de definities van metrische voorvoegsels die worden gebruikt in het internationale systeem van eenheden (SI):

• Micro (µ) betekent 10⁻⁶ Farads (een miljoenste van een Farad).

• Nano (N) betekent 10⁻⁹ Farads (een miljardste van een Farad).

Aangezien één microfarad (1 µF) gelijk is aan 1000 nanofarads (1000 NF), volgt de conversie een eenvoudige 1000: 1 -verhouding.Dit maakt berekeningen eenvoudig en helpt fouten te voorkomen bij het schakelen tussen verschillende capaciteitseenheden.Deze conversie is erg nuttig in elektronica, vooral bij het lezen van condensatorwaarden op circuitdiagrammen of het werken met verschillende etiketteringssystemen.Sommige fabrikanten vermelden capaciteit in nanofarads, terwijl anderen microfarads gebruiken.In staat zijn om te schakelen tussen deze eenheden helpt fouten te voorkomen bij het kiezen van componenten.Deze kennis is ook nodig bij het vervangen van condensatoren.Als een circuit 0,47 µF vereist, maar de beschikbare condensator is gelabeld 470 NF, wetende dat 470 nf = 0,47 µF u met vertrouwen het juiste deel kunt gebruiken.Door deze eenvoudige conversie te beheersen, kunt u zorgen voor een goede selectie van condensators, het handhaven van circuitfunctionaliteit en elektrische storingen voorkomen in zowel kleine elektronische gadgets als complexe industriële systemen.

Capaciteitsconversieformules

Inzicht in hoe capaciteitswaarden tussen verschillende eenheden kunnen worden omgezet, is erg belangrijk in elektronica.Bij het ontwerpen van circuits werken anderen vaak met condensatoren die in verschillende eenheden zijn gelabeld, zoals nanofarads (NF) en microfaraden (µF).Weten hoe je tussen deze eenheden moet schakelen, zorgt ervoor dat de juiste componenten worden geselecteerd en correct worden gebruikt in elektronische systemen.Capaciteit is een maat voor hoeveel elektrische lading een condensator kan opslaan.Omdat condensatoren in vele maten zijn, worden ze gelabeld met verschillende eenheidsvoorvoegsels om hun waarden gemakkelijker te lezen en te gebruiken te maken.Het vermogen om te converteren tussen nanofaraden (NF) en microfaraden (µF) is behoefte aan het ontwerpen, analyseren en oplossen van elektronische circuits.

Om een ​​capaciteitswaarde te wijzigen van nanofarads (NF) naar Microfaraden (µF), vermenigvuldig het aantal nanofarads met 0,001.Dit komt omdat 1 microfarad gelijk is aan 1000 nanofarads.De conversieformule:

Als u bijvoorbeeld een 2200 NF -condensator hebt en deze wilt converteren naar microfarads:

Dus 2200 NF is gelijk aan 2,2 µF.

Om een ​​capaciteitswaarde te converteren van Microfaraden (µF) naar nanofarads (NF), vermenigvuldig het aantal microfaraden met 1000. Omdat 1 microfarad 1000 nanofarads bevat, helpt deze eenvoudige vermenigvuldiging bij het snel vinden van de equivalente waarde.De conversieformule:

Als u bijvoorbeeld een condensator hebt met een capaciteit van 4,7 µF en deze wilt converteren naar nanofarads:

Dus 4,7 µF is gelijk aan 4700 nf.

Deze eenvoudige formules maken het gemakkelijk om te werken met verschillende capaciteitswaarden.Veel circuitdiagrammen, datasheets en componentlabels gebruiken verschillende eenheden, dus snelle en nauwkeurige conversies helpen bij het kiezen van de rechtercondensator bij het vervangen of upgraden van componenten, lees- en interpretatiecircuitdiagrammen met verschillende unit -notaties, waarvoor de juiste circuitfunctionaliteit wordt gewaarborgd met de juiste capaciteitswaarde,en het voorkomen van fouten die kunnen leiden tot storingen of inefficiënties.Door deze conversies te beheersen, kan iedereen die met elektronica werkt, vol vertrouwen condensatoren en ontwerpcircuits afhandelen die efficiënt en betrouwbaar functioneren.Of het nu gaat om kleine elektronische gadgets of grote elektrische systemen, deze eenvoudige berekeningen zorgen voor precisie in circuitontwerp en prestaties.

Conversietechnieken toepassen in praktische scenario's

Het omzetten van capaciteitswaarden van nanofarads (NF) naar microfarads (µF) is een veel voorkomende taak in elektronica.Veel elektronische componenten, met name condensatoren, worden gelabeld met verschillende voorvoegsels van eenheid, afhankelijk van de fabrikant of regio.Sommige circuitdiagrammen en technische specificaties vermelden capaciteitswaarden in microfaraden, terwijl anderen nanofarads gebruiken.Om ervoor te zorgen dat de juiste condensator in een circuit wordt gebruikt, moet u eenvoudig tussen deze eenheden kunnen converteren.Dit vermogen helpt fouten te voorkomen, zorgt voor compatibiliteit tussen componenten en zorgt voor een soepele circuitfunctionaliteit.Of het nu gaat om het ontwerpen van een nieuw circuit, het oplossen van een bestaand probleem of het vervangen van condensatoren, snelle en nauwkeurige conversies tussen nanofarads en microfaraden helpen de efficiëntie en betrouwbaarheid in elektronische systemen te behouden.

Een veel voorkomend scenario waarbij capaciteitsconversie nodig is, is bij het werken met grotere capaciteitswaarden.Stel dat u een condensator hebt met het label 2000 nanofarads (NF), maar uw circuitdiagram geeft aan dat de vereiste capaciteit in microfarads (µF) moet zijn.Om te controleren of deze condensator geschikt is, moet u de waarde ervan omzetten in microfarads.De formule voor het converteren van NF naar µF is eenvoudig: deel de capaciteit in nanofarads met 1000. Door deze formule toe te passen, berekenen we 2000 NF ÷ 1000 = 2 µF.Dit betekent dat een condensator met 2000 NF capaciteit gelijk is aan 2 µF, en deze kan worden gebruikt in elk circuit dat een condensator van 2 µF vereist.Deze snelle conversie maakt het mogelijk om componentspecificaties te verifiëren en ervoor te zorgen dat de juiste condensator voor het circuit wordt gekozen.

Een ander voorbeeld omvat het omzetten van kleinere capaciteitswaarden van nanofarads naar microfarads.Stel dat u een condensator hebt met een capaciteit van 750 NF, maar het circuit vereist dat de waarde in µF is voor compatibiliteit.Met dezelfde conversieformule delen we 750 NF bij 1000, wat resulteert in 0,75 µF.Dit bevestigt dat een condensator met het label 750 NF hetzelfde is als een gelabelde 0,75 µF.Deze eenvoudige maar effectieve methode helpt verwarring te voorkomen bij het selecteren of vervangen van condensatoren, zodat de juiste waarden worden gebruikt om circuitefficiëntie en stabiliteit te behouden.

Het begrijpen en toepassen van deze conversies is belangrijk omdat capaciteitswaarden vaak worden uitgedrukt in verschillende eenheden in verschillende technische documenten en circuitdiagrammen.Werken met een datasheet met condensatorwaarden in nanofarads, maar het circuit ontwerpt het gebruik van microfarads, wetende hoe ze tussen de twee kunnen converteren, zorgt ervoor dat de juiste componenten worden geselecteerd.Deze kennis is handig bij het bestellen van condensatoren bij verschillende leveranciers.In gevallen waarin een specifieke condensatorwaarde niet beschikbaar is, maakt het converteren tussen deze eenheden mogelijk om een ​​geschikt alternatief te vinden met een equivalente capaciteit, waardoor vertragingen in circuitsamenstel of reparatie worden voorkomen.Capaciteitsconversietechnieken beheersen, nauwkeurigheid, compatibiliteit en betrouwbaarheid van elektronische circuits zorgen.Het omzetten van nanofarads en microfarads helpt bij het voorkomen van circuitstoringen, het vermijden van dure fouten en het zorgen voor soepele elektronische prestaties.Of het nu gaat om eenvoudige elektronische gadgets of complexe industriële circuits, het weten is een waardevolle vaardigheid die snel en nauwkeurig kan schakelen tussen deze eenheden die de efficiëntie en precisie in elektronisch ontwerp en probleemoplossing verbetert.

Standaardcapaciteitswaarden en E-serie

In elektronica zijn condensatoren in veel verschillende waarden, maar niet elke mogelijke waarde wordt vervaardigd.In plaats daarvan volgen condensatorwaarden een gestandaardiseerd systeem genaamd de E-serie.Dit systeem helpt ervoor te zorgen dat condensatoren beschikbaar zijn in logische en praktische waarden, waardoor het gemakkelijker is om de juiste componenten voor circuits te kiezen.De E-serie rangschikt waarden op een manier die verschillende niveaus van precisie en tolerantie omvat, waardoor elektronische apparaten betrouwbaar kunnen functioneren zonder een eindeloze verscheidenheid aan componentwaarden te vereisen.

De E-serie is een systeem dat componentwaarden op een gestructureerde manier organiseert en elk decennium (een bereik van waarden van 1 tot 10, 10 tot 100, enzovoort, deelt in een specifiek aantal voorkeurswaarden.Deze waarden worden gekozen met behulp van een logaritmische schaal, wat betekent dat elke stap in de serie een procentuele toename van de vorige waarde vertegenwoordigt.De verschillende E-seriegroepen bestaan ​​om verschillende niveaus van tolerantie in elektronische componenten te evenaren.Hoe meer waarden een serie per decennium heeft, hoe strakker de tolerantie en hoe preciezer de componenten.

E3 -serie: Bevat 3 waarden per decennium en wordt gebruikt voor componenten met een grote tolerantie van ± 40%.Deze worden gebruikt in toepassingen waar een hoge precisie niet vereist is.

E6 -serie: Bevat 6 waarden per decennium en wordt gebruikt voor componenten met een tolerantie van ± 20%.Deze serie brengt kosten en precisie in evenwicht en wordt vaak gevonden in elektronica.

E12 -serie: Bevat 12 waarden per decennium en wordt gebruikt voor componenten met een tolerantie van ± 10%.Het heeft de voorkeur voor meer accurate elektronische toepassingen.

E24 -serie: Bevat 24 waarden per decennium en is ontworpen voor componenten met een tolerantie van ± 5%.Het wordt gebruikt in industriële en gespecialiseerde elektronica.

E48 -serie: Bevat 48 waarden per decennium en ondersteunt een tolerantie van ± 2%.Het is geschikt voor zeer nauwkeurige toepassingen, zoals communicatieapparaten.

E96 -serie: Bevat 96 waarden per decennium en ondersteunt een tolerantie van ± 1%.Deze serie wordt gebruikt in precisie -elektronica waar componentwaarden zeer nauwkeurig moeten zijn.

E192 -serie: Bevat 192 waarden per decennium en wordt gebruikt voor componenten met extreem strakke toleranties van ± 0,5%, ± 0,25%of ± 0,1%.Deze condensatoren zijn geweldig in geavanceerde technologie- en precisie -engineeringprojecten.

Binnen de E6 -serie zijn de voorkeurscondensatorwaarden bijvoorbeeld 10, 15, 22, 33, 47 en 68. Naarmate de serie vordert naar E12, E24 en daarna, worden meer specifieke waarden toegevoegd om fijnere aanpassingen in circuitontwerpen mogelijk te maken in circuitontwerpen in circuitontwerpen in circuitontwerpen mogelijk.Dit systeem zorgt ervoor dat u de meest geschikte condensatorwaarde kunt selecteren zonder elk mogelijk nummer te vereisen, waardoor de selectie van componenten eenvoudiger en efficiënter wordt.

Het berekenen van capacitieve reactantie in AC -circuits

Het begrijpen van capacitieve reactantie is belangrijk bij het werken met AC -circuits.Condensatoren gedragen zich niet op dezelfde manier in AC -circuits als in DC -circuits.In plaats van eenvoudig lading op te slaan, verzetten ze zich tegen de stroom van wisselstroom (AC) op een manier die afhankelijk is van de frequentie van het signaal.Deze oppositie staat bekend als capacitieve reactantie (XₐₙₐₜₕC).In tegenstelling tot weerstand, die constant blijft, verandert capacitieve reactantie afhankelijk van de frequentie van het AC -signaal en de capaciteit van de condensator.Leren hoe capacitieve reactantie te berekenen, helpt circuits te ontwerpen die correct functioneren in toepassingen zoals signaalfiltering, impedantie -matching en faseverschuiving.De capacitieve reactantie van een condensator in een AC -circuit kan worden berekend met behulp van de formule:

waar XC is de capacitieve reactantie (gemeten in ohm, ω), F is de frequentie van het AC -signaal (gemeten in Hertz, Hz), C is de capaciteit (gemeten in Farads, F) en π (PI) is een wiskundige constante, ongeveer 3.14159.

Deze formule toont aan dat capacitieve reactantie omgekeerd evenredig is met zowel frequentie als capaciteit.In praktische termen, wanneer de frequentie toeneemt, neemt de capacitieve reactantie af, waardoor meer AC door de condensator kan gaan.Evenzo, wanneer de capaciteit toeneemt, neemt de reactantie ook af, wat betekent dat de condensator een grotere stroom van AC toestaat.Deze relatie is belangrijk in het circuitontwerp, met name in toepassingen zoals filteren, koppelen en impedantie -matching, waarbij condensatoren een rol spelen bij het regelen van signaalstroom en systeemprestaties.

Omdat de meeste condensatoren die in circuits worden gebruikt, capaciteitswaarden hebben in Microfaraden (µF) of nanofarads (NF), het is belangrijk om deze waarden om te zetten in Farads (F) voordat de formule wordt toegepast.De conversieregels zijn:

• 1 µF = 1 × 10⁻⁶ F (één microfarad is gelijk aan een miljoenste van een Farad).

• 1 nf = 1 × 10⁻⁹ F (één nanofarad is gelijk aan een miljardste van een Farad).

Voordat u berekeningen uitvoert, drukt u de capaciteit altijd uit in Farads om de nauwkeurigheid te waarborgen.

Voorbeeldberekeningen: effecten van frequentie en capaciteit

Capacitieve reactantie bij verschillende frequenties

Laten we eens kijken naar een condensator met een capaciteit van 100 nF (0,1 µF of 0,1 × 10⁻⁶ F) en de capacitieve reactantie bij verschillende frequenties berekenen:

1. op 50 Hz:

2. bij 1 kHz (1000 Hz):

3. op 10 kHz (10.000 Hz):

Deze resultaten laten zien dat naarmate de frequentie toeneemt, de capacitieve reactantie afneemt.Dit betekent dat bij hogere frequenties de condensator meer AC doorstaat, waardoor het een effectief high-pass filter in elektronische circuits is.

Capacitieve reactantie met verschillende capaciteitswaarden

Laten we nu eens kijken hoe capacitieve reactantie verandert bij het gebruik van verschillende condensatoren, waardoor de frequentie constant blijft op 1 kHz (1000 Hz):

1. voor 10 nF (0,01 µF of 0,01 × 10⁻⁶ F):

2. voor 1 µF (1 × 10⁻⁶ F):

3. voor 10 µF (10 × 10⁻⁶ F):

Deze berekeningen laten zien dat naarmate de capaciteit toeneemt, de capacitieve reactantie afneemt.Dit betekent dat grotere condensatoren toestaan ​​dat meer AC kan stromen, wat nuttig is bij toepassingen zoals voedingsfiltering, waarbij condensatoren helpen om spanningsschommelingen te gladstrijken.

Effecten op circuitprestaties

Frequentiefilters: condensatoren spelen een rol in frequentiefilteringstoepassingen, met name bij het ontwerpen van low-pass en high-pass filters.Met een high-pass filter kunnen hoogfrequente signalen worden doorgegeven, terwijl laagfrequente signalen worden geblokkeerd, waardoor het nuttig wordt in toepassingen zoals audio-egalisatie en signaalverwerking.Omgekeerd maakt een laagdoorlaatfilter laagfrequente signalen mogelijk, terwijl hogere frequenties worden verzwakt bij het afvlakken van signalen en het verminderen van ruis in voedingen.Door de capaciteitswaarde zorgvuldig te selecteren, kunt u de afsluitfrequentie van deze filters verfijnen, waarbij u regelt welke frequenties zijn toegestaan ​​of onderdrukt.Dit principe wordt op grote schaal toegepast in audiosystemen, radio's en communicatieapparaten, waarbij precieze frequentiecontrole nodig is voor duidelijke signaaloverdracht en ontvangst.

Impedantie -matching: bij AC -circuits is impedantie -matching belangrijk voor het maximaliseren van stroomoverdracht en het minimaliseren van signaalreflectie of verlies.Mismatte impedantie kan leiden tot inefficiënte energieoverdracht, signaalafbraak en ongewenste interferentie, met name in hoogfrequente toepassingen.Condensatoren helpen bij het bereiken van de juiste impedantie -matching door de reactieve component van de impedantie van een circuit aan te passen, waardoor een optimale signaalstroom wordt gewaarborgd.Deze techniek is belangrijk in radiofrequentie (RF) -circuits en audio -elektronica, waarbij het handhaven van consistente signaalsterkte en duidelijkheid vereist is.Goed gematchte impedantie verbetert de efficiëntie van antennes, transmissielijnen en versterkers, waardoor de algehele circuitprestaties en stabiliteit worden verbeterd.

Faseverschuiving: een van de unieke eigenschappen van condensatoren in AC -circuits is hun vermogen om de fase van een wisselstroomsignaal met 90 graden te verschuiven.In een puur capacitief circuit leidt de stroom de spanning met een kwart van een cyclus, een gedrag dat strategisch wordt gebruikt in verschillende elektronische toepassingen.Deze faseveranderende eigenschap is geweldig in oscillatoren, waarbij condensatoren helpen stabiele golfvormen te genereren voor klokken en signaalverwerkingscircuits.Het wordt ook gebruikt in motorbesturingscircuits om het nodige faseverschil te creëren voor het starten en uitvoeren van bepaalde soorten elektrische motoren.Door gebruik te maken van condensatoren voor faseverschuiving, kunt u efficiëntere signaalverwerking en besturingssystemen ontwerpen in een breed scala aan toepassingen.

Veel voorkomende fouten in nanofarad naar microfarad -conversie

Aangezien condensatoren vaak worden gelabeld met behulp van verschillende eenheden, zorgt het begrijpen van de juiste manier om tussen hen te converteren, zorgt voor een nauwkeurig circuitontwerp en de juiste selectie van componenten.Zelfs kleine fouten in het conversieproces kunnen echter grote problemen in elektronische circuits veroorzaken.Fouten in capaciteitswaarden kunnen leiden tot onjuiste signaalverwerking, onstabiele voedingsregelgeving en zelfs een volledige circuitfalen.Om deze problemen te voorkomen, is het belangrijk om op de hoogte te zijn van veel voorkomende fouten die tijdens NF worden gemaakt tot µF -conversies en hoe deze te vermijden.

Naleving van de juiste conversiefactor

Een van de belangrijkste aspecten van het converteren van NF naar µF is het gebruik van de juiste conversiefactor.De basisregel is:

1µF = 1000nf

Dit betekent dat om nanofarads om te zetten in microfarads, u moet delen door 1000. Evenzo moet u microfaraden omzetten in nanofarads, u vermenigvuldigt met 1000. Een veel voorkomende fout treedt op wanneer een onjuiste conversiefactor wordt gebruikt.Sommige mensen delen ten onrechte door 100 of 10.000 in plaats van 1000, wat resulteert in volledig verkeerde capaciteitswaarden.Als u bijvoorbeeld 4700 NF hebt en ten onrechte door 100 in plaats van 1000 wordt gedeeld, krijgt u 47 µF in plaats van de juiste 4,7 µF.Een dergelijke fout kan leiden tot ernstige mismatches in circuitprestaties, wat instabiliteit of onjuiste filterkenmerken veroorzaakt.

Controleer de conversiefactor om deze fout te voorkomen voordat u berekeningen uitvoert.Raadpleeg de standaardcapaciteitsconversietabellen of gebruik een calculator om het resultaat te verifiëren.Het ontwikkelen van een gewoonte om het verwachte antwoord mentaal te schatten, kan ook helpen fouten te vangen.Als u een waarde zoals 1000 NF converteert, moet u al verwachten dat het resultaat 1 µF is, en elke afwijking daarvan zou een rode vlag moeten opleveren.

Nauwkeurige decimale plaatsing

Decimale plaatsing is een andere belangrijke bron van fouten bij capaciteitsconversie.Aangezien NF -naar µF -conversie inhoudt dat het door 1000 wordt gedeeld, moet u het decimale punt drie plaatsen naar links verplaatsen.Onjuiste plaatsing van het decimale punt kan leiden tot volledig onnauwkeurige capaciteitswaarden.Overweeg bijvoorbeeld om 5000 NF te converteren naar microfarads:

5000 nf ÷ 1000 = 5 µF

Als het decimaal misplaatst is, kan het resultaat onjuist worden geschreven als 0,005 µF of 500 µF, die beide helemaal verkeerd zijn.Het gebruik van dergelijke onjuiste waarden in een circuit kan ernstige problemen veroorzaken, zoals timingfouten in oscillatoren, onjuiste frequentierespons in filters en overmatige of onvoldoende stroomregulering in voedingscircuits.Controleer uw conversie om dergelijke fouten te voorkomen, door de omvang van het resultaat te controleren.Als u een waarde in de duizenden converteert, moet het resultaat in volledige getallen of decimalen boven 1 zijn. Als u waarden onder 1000 NF converteert, moet het resultaat een decimaal onder 1 µF zijn.Het opschrijven van de conversieformule en het zorgvuldig positioneren van het decimaal voordat het antwoord wordt voltooid, kan helpen fouten te verminderen.

Het handhaven van de consistentie van eenheid

Veel fouten in circuitberekeningen treden op vanwege het mengen van verschillende capaciteitseenheden zonder de juiste conversie.Soms voert het ten onrechte berekeningen uit met waarden in NF en µF door elkaar zonder ze te converteren naar een gemeenschappelijke eenheid eerst.Als een circuit bijvoorbeeld de totale capaciteit van twee condensatoren, een 220 nF en nog eens 0,47 µF vereist, kunnen ze niet direct worden toegevoegd tenzij beide in dezelfde eenheid zijn.Sinds 0,47 µF = 470 nf zou de totale capaciteit zijn:

220 NF+470 NF = 690 NF

Als u ten onrechte 220 nf + 0,47 µF direct toevoegt, uitgaande van 0,47 µF = 0,47 nf, krijgt u een onjuist resultaat van 220,47 nf, wat helemaal verkeerd is.Dergelijke misrekeningen kunnen leiden tot onjuiste selectie van componenten, wat het totale circuitgedrag beïnvloedt.Om deze fouten te voorkomen, converteert u alle waarden altijd naar dezelfde eenheid voordat u berekeningen uitvoert.Kies bij het toevoegen of vergelijken van capaciteiten een consistente eenheid, NF of µF, en zorg ervoor dat alle waarden correct worden geconverteerd voordat u verder gaat.

Precisie- en afrondingsoverwegingen

Condensatorwaarden vereisen vaak een hoge precisie, vooral in timingcircuits, frequentiefilters en high-speed signaaltoepassingen.Afrondfouten kunnen invloed hebben op circuitprestaties.Als u bijvoorbeeld werkt met een condensator met het label 749 NF, kan het verleidelijk zijn om deze rond te ronden tot 0,7 µF voor eenvoud.De meer accurate conversie is echter 0,749 µF.Het kleine verschil maakt misschien niet uit bij low-precisie circuits, maar in hoogfrequente toepassingen of precisietimingcircuits kan het merkbare prestaties van prestaties veroorzaken.

Overweeg een timercircuit met behulp van een condensator met een specifieke capaciteitswaarde om de frequentie te bepalen.Als de condensatorwaarde onjuist wordt afgerond, kan de oscillatiefrequentie van het circuit verschuiven, wat de timing van signalen beïnvloedt.Evenzo kunnen in radiofrequentie (RF) -toepassingen zelfs lichte afrondingsfouten in condensatorwaarden de signaaltransmissie en ontvangstkenmerken veranderen, wat leidt tot verminderde efficiëntie of interferentie.Om dergelijke problemen te voorkomen, blijf je volledige precisie tijdens berekeningen en alleen rond bij de laatste stap indien nodig.Gebruik standaard condensatorwaarden van de E-serie om compatibiliteit met beschikbare componenten te waarborgen.Controleer de specificaties van de fabrikant om ervoor te zorgen dat de werkelijke condensatorwaarde die in het circuit wordt gebruikt, overeenkomt met de berekende vereiste.

Rollen van condensatoren in elektronische circuits

Condensatoren die een breed scala aan rollen spelen die bijdragen aan de juiste werking van elektronische apparaten.Deze kleine maar krachtige componenten zijn ontworpen om elektrische energie op te slaan en te beheren, waardoor ze belangrijk zijn in circuits die stroomstabiliteit, signaalverwerking of frequentiecontrole vereisen.Condensatoren zijn te vinden in bijna elk elektronisch apparaat, van smartphones en computers tot televisies en industriële machines.Hun vermogen om elektrische energie op te laden en af ​​te voeren, maakt ze snel nuttig voor veel verschillende toepassingen, die elk specifieke soorten condensatoren nodig hebben met zorgvuldig geselecteerde capaciteitswaarden.Inzicht in hoe condensatoren in verschillende rollen werken, is de sleutel tot het ontwerpen, onderhouden en oplossen van problemen met elektronische circuits.

Energieopslag en spanningsstabilisatie

Een van de belangrijkste functies van condensatoren is het opslaan van elektrische energie en het stabiliseren van spanningsniveaus.In deze rol werken condensatoren als kleine oplaadbare batterijen, die tijdelijk een elektrische lading vasthouden en deze vrijgeven wanneer dat nodig is.Deze functie is geweldig in voedingscircuits, waarbij condensatoren helpen bij het handhaven van een gestage spanningsuitgang, zelfs wanneer de stroombron fluctueert of de elektrische belasting plotseling verandert.

In computervoedingen spelen condensatoren bijvoorbeeld een belangrijke rol bij het waarborgen dat de CPU, geheugenchips en andere gevoelige componenten een stabiele voeding ontvangen.Als de spanning plotseling daalt of piekt, geven condensatoren de opgeslagen energie vrij om de fluctuatie te compenseren, waardoor het systeem niet stort of defect.Evenzo bewaren condensatoren in camera -flitsen elektrische energie en laten deze in een snelle burst los om de flitser van stroom te voorzien wanneer de knop wordt ingedrukt.Deze energieopslagfunctie is ook belangrijk in auto -elektronica.Moderne auto's gebruiken veel elektronische systemen, zoals GPS, sensoren en infotainmentdisplays, die allemaal stabiele kracht vereisen.Condensatoren helpen ervoor te zorgen dat het elektrische systeem van het voertuig soepel verloopt, zelfs wanneer er snelle veranderingen in de stroomvraag zijn, zoals wanneer de airconditioning of koplampen worden ingeschakeld.

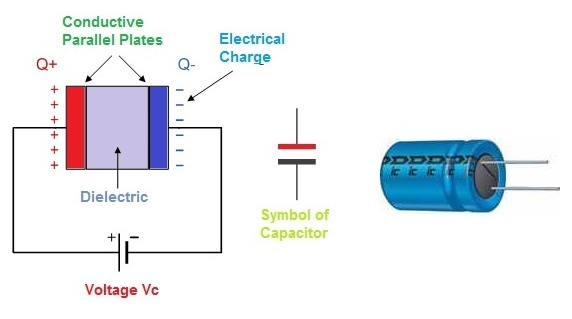

Figuur 3. Energieopslag en spanningsstabilisatie

Ruis en afvlakkende uitgangen filteren

Een andere functie van condensatoren is het filteren van elektrische ruis- en afvlakkingsspanningsuitgangen.Elektrische ruis is ongewenste interferentie die signalen kan vervormen en circuitprestaties kan beïnvloeden.In voedingscircuits helpen condensatoren schommelingen en spanningspieken te elimineren die optreden wanneer AC (wisselstroom) wordt omgezet in DC (directe stroom).Zonder condensatoren kan het geconverteerde DC -vermogen nog steeds kleine rimpelingen van de AC -spanning bevatten, wat leidt tot onstabiele werking in gevoelige circuits.

In audio-elektronica worden bijvoorbeeld condensatoren gebruikt om ruis uit voedingen te filteren om een ​​helder, hoogwaardig geluid te garanderen.Zonder condensatoren zouden krachtschommelingen ongewenste zoemende of zoemende geluiden in sprekers en microfoons kunnen introduceren.Evenzo spelen condensatoren op medische hulpmiddelen, zoals ECG -machines en gehoorapparaten, een rol bij het schoon houden van stroomsignalen, waardoor nauwkeurige metingen en een duidelijke geluidsuitvoer worden gewaarborgd.Condensatoren helpen ook bij het voorkomen van elektromagnetische interferentie (EMI) en radiofrequentie -interferentie (RFI), die kunnen afkomstig kunnen zijn van elektrische apparaten in de buurt of radiosignalen.Dit is belangrijk in communicatiesystemen, draadloze apparaten en gevoelige instrumentatie, waarbij interferentie gegevensverlies of signaalafbraak kan veroorzaken.

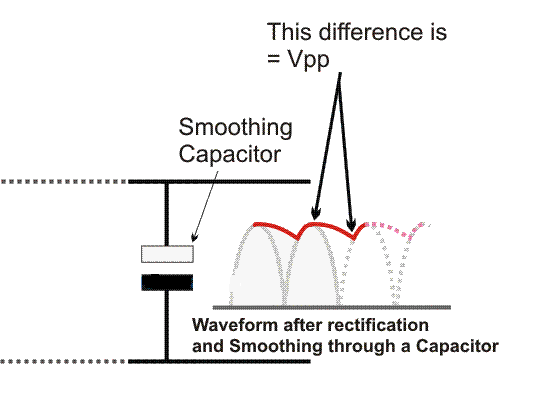

Figuur 4. Filteringsruis en afvlakkingsuitgangen

Signaalkoppeling en ontkoppeling

Condensatoren worden ook op grote schaal gebruikt voor signaalkoppeling en ontkoppeling, wat helpt de integriteit van elektrische signalen te behouden terwijl ze door een circuit bewegen.Signaalkoppeling maakt het mogelijk dat AC -signalen tussen verschillende stadia van een versterker of circuit passeren terwijl het DC -spanning blokkeert.Dit zorgt ervoor dat alleen de beoogde signalen de volgende fase bereiken, waardoor ongewenste DC -bias het signaal verstoort.Dit is handig in audio- en radiocircuits, waarbij condensatoren helpen bij het verzenden van spraak-, muziek- en gegevenssignalen zonder vervorming.

In een microfoonvoorversterker wordt bijvoorbeeld een condensator geplaatst tussen de microfoon en de versterkerstadium om alleen het audiosignaal (AC) door te laten terwijl elke DC -component wordt geblokkeerd.Dit voorkomt dat ongewenste spanning de versterker bereikt, de duidelijkheid van de geluid verbetert en schade aan het circuit wordt voorkomen.Aan de andere kant omvat het ontkoppelen van signaalcondensatoren om ongewenste AC -ruis uit stroomleidingen te verwijderen, waardoor gevoelige elektronische componenten schoon, stabiel vermogen ontvangen.In microcontrollers en digitale circuits worden condensatoren in de buurt van stroompennen geplaatst om hoogfrequente ruis uit te filteren die de gegevensverwerking kunnen verstoren.Dit is belangrijk in computers, smartphones en industriële besturingssystemen, waar precieze spanningsregeling nodig is voor betrouwbare werking.

Verbetering van de signaalintegriteit in timing- en oscillatorcircuits

Condensatoren worden gebruikt in timing-, frequentiebesturings- en oscillatorcircuits, waar ze samenwerken met weerstanden en inductoren om specifieke tijdsintervallen of frequenties in te stellen.Deze circuits worden gebruikt in klokken, signaalgeneratoren en communicatieapparaten om ervoor te zorgen dat elektrische signalen stabiel en nauwkeurig blijven.In oscillatorcircuits vormen condensatoren en inductoren bijvoorbeeld resonerende circuits die stabiele frequentiesignalen genereren.Deze signalen worden gebruikt in apparaten zoals radio's, televisies en draadloze zenders, waarbij nauwkeurige signaaltiming geweldig is voor de juiste communicatie.In digitale klokken en timers regelen condensatoren de lading- en ontladingscycli, waarbij de tijdsintervallen tussen bewerkingen worden bepaald.Een andere veel voorkomende toepassing is in fase-vergrendelde lussen (PLL's), die condensatoren gebruiken om signalen in communicatiesystemen te synchroniseren.PLL's worden gebruikt in mobiele telefoons, satellietcommunicatie en GPS -systemen om ervoor te zorgen dat signalen worden ontvangen en verwerkt met de juiste timing.

Conclusie

Door goed te kijken naar nanofarads en microfarads laat ons zien hoe belangrijk ze zijn bij het maken van elektronische circuits.Ze helpen de stroom stabiel te houden, energie te beheren en ervoor te zorgen dat signalen in apparaten duidelijk en correct zijn.Dit artikel legde uit hoe te veranderen tussen deze eenheden en waarom dit nauwkeurig doet belangrijk is.Het omvatte ook de standaardwaarden voor condensatoren en hoe ze hun effecten in AC -circuits konden bedenken.Het begrijpen van deze basisprincipes helpt bij het bouwen en repareren van elektronische systemen, zodat de apparaten waarop we vertrouwen elke dag goed en zonder problemen goed presteren.Deze eenvoudige gids is een nuttig hulpmiddel, die deuren openen voor meer leren en betere innovaties in technologie.
