Monoblock -versterkers: hoe ze werken, typen, voordelen en applicaties

Deze gids legt alles uit wat je moet weten over monoblock -versterkers, ook wel mono -versterkers genoemd.Het laat zien hoe mono -versterkers werken, de onderdelen erin en hoe ze omgaan met audiosignalen.Het beschrijft de verschillende soorten monoblokversterkers, hun belangrijkste voordelen en sommige van de problemen die ze kunnen hebben.Ten slotte geeft het voorbeelden van waar en hoe deze versterkers worden gebruikt.

Catalogus

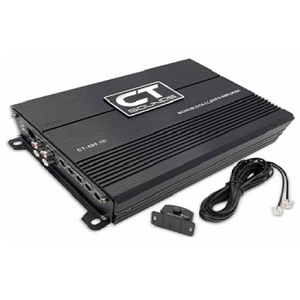

Wat is een monoblokversterker?

A monoblokversterker, vaak een mono -versterker genoemd, is een stroomversterker die is gebouwd om een ​​enkel audiokanaal te besturen.Het wordt vaak gebruikt om subwoofers van stroom te voorzien, die alleen een eenkanaals signaal nodig hebben.In tegenstelling tot stereobeperkers die audio splitsen in linker- en rechterkanalen, richt een monoblok al zijn kracht op slechts één.Deze speciale aanpak helpt het om schone, krachtige bas met meer efficiëntie te leveren.

Subwoofers hebben veel energie nodig om laagfrequente geluiden te produceren.Een monoblock-versterker is goed geschikt voor deze taak omdat deze hoge stroom met lage vervorming kan leveren.Aangezien subwoofers geen stereo -scheiding vereisen, is het niet nodig om het audiosignaal te verdelen, alleen kracht en duidelijkheid.Veel monoblokversterkers gebruiken klasse D -technologie.Deze methode schakelt snel transistoren aan en uit, waardoor de vermogensefficiëntie wordt verhoogd en warmte wordt verminderd.

Hoe werken monoblokversterkers?

Monoblock-versterkers werken door een single-channel audiosignaal te verwerken en het te versterken om een ​​luidspreker van stroom te voorzien, meestal een subwoofer.Het signaal komt eerst een voorversterker Stage, waar het wordt gefilterd en specifiek gevormd voor laagfrequente uitvoer.Het gaat dan naar een spanningsversterking Stage, dat de sterkte van het signaal verhoogt.Hierna, a Huidige versterking Stage biedt de hoge stroom die nodig is om de subwoofer -kegel te verplaatsen en geluid te produceren.

De interne structuur van een monoblok is een enkel signaalpad, wat het ontwerp vereenvoudigt en signaalinterferentie vermindert, wat bijdraagt ​​aan de output van de schonere geluid.Ter ondersteuning van de eisen van de hoge stroom, zijn monoblokken omvatten Robuuste voedingen met componenten zoals grote transformatoren, condensatoren en hoogstroom transistors (zoals MOSFETS).Deze elementen zijn goed voor het leveren van stabiel vermogen, vooral onder zware belastingen (bijvoorbeeld op 2 ohm of lager).

Om consistente prestaties te garanderen, nemen monoblokken op Thermische managementsystemen.Deze omvatten grote koellichamen, thermische sensoren, en vaak Beschermingsfuncties zoals zachte opstartcircuits, kortsluitingsbeveiligingen en spanningsregulering.Het ontwerp promoot ook signaalzuiverheid En fasennauwkeurigheid, die belangrijk zijn in opstellingen die precieze basprestaties vereisen.Omdat er geen tweede kanaal is, overspraak wordt geëlimineerd, waardoor monoblokversterkers vooral goed geschikt zijn voor high-fidelity of high-output audiosystemen.

Mono -versterkercircuit met KIA6278P

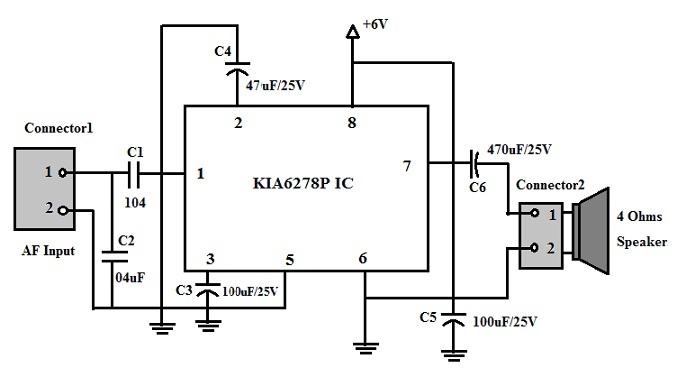

Figuur 2. Monoblock audioversterkeringscircuit

Laten we een eenvoudig circuit onderzoeken dat is opgebouwd rond de Kia6278p, Een compacte audioversterker IC die in staat is om ongeveer 1 watt in een 4-ohm-luidspreker te leveren met behulp van een 6V DC-voeding.Deze eenvoudige opstelling is ideaal voor doe-het-zelf-beginners en kleinschalige audioprojecten.In dit ontwerp gaat de audio -ingang door de condensator C1 (0,1 µF), die alle DC -componenten blokkeert die de versterker kunnen beschadigen.Condensator C2 (0,04 µF) is verbonden tussen de ingang en de grond om hoogfrequente ruis te onderdrukken, waardoor een schoon signaal de IC binnenkomt op pin 1.

Binnen het IC wordt het signaal versterkt in zowel spanning als stroom.Condensatoren C3 (100 µF) en C4 (47µF) dienen als voedingsfilters, stabiliseren van de spanning en het verminderen van rimpel.Het versterkte signaal verloopt door pin 7, gaat door condensator C6 (470 µF), die elke resterende DC verwijdert en via connector naar de luidspreker wordt verzonden. Vermogen wordt geleverd op pin 8, terwijl pinnen 5 en 6 zijn geaard.Condensator C5 (100 µF) is verbonden tussen de grond en de stroomlijn om de voeding verder te stabiliseren en het geluid te verminderen.Ondanks zijn eenvoud bedekt het circuit alle versterkersfasen: ingang filtering, signaalversterking en schone signaaluitgang.

Eenmaal geassembleerd op een PCB of Veroboard, wordt het circuit aangedreven door een 6V -toevoer (zoals een batterijpakket of adapter).Een eenvoudige manier om te controleren of de versterker werkt, is om de invoerpen kort aan te raken met een metalen object;Als de luidspreker een zoemende geluid produceert, is de versterker actief.U kunt vervolgens een audiobron, zoals een telefoon of MP3 -speler, aansluiten op de invoer.Het signaal komt binnen via pin 1, wordt versterkt en gaat via pin 7 uit om de luidspreker aan te drijven.Condensatoren zorgen ervoor dat alleen AC -audiosignalen doorgaan en schadelijke DC -spanningen blokkeren.

Voor optimale prestaties:

• Gebruik een 4-OHM-luidspreker die overeenkomt met de uitvoer van de versterker.

• Bevestig de polariteit van alle elektrolytische condensatoren, onjuiste installatie kan de componenten beschadigen.

• Controleer zorgvuldig alle soldeerverbindingen en spanningsniveaus vóór de werking om kort circuits of oververhitting te voorkomen.

• Met de juiste montage en het testen biedt dit circuit schone, betrouwbare mono -audiosamplificatie die geschikt is voor compacte of aangepaste audio -instellingen.

Soorten monoblokversterkers

Elk type monoblokversterker gebruikt een andere methode om het signaal te versterken.

Klasse A

Klasse A Monoblock -versterkers staan ​​bekend om het leveren van de hoogste geluidskwaliteit en de meest lineaire versterking.In dit ontwerp leiden de uitgangstransistoren te allen tijde elektriciteit, zodat het audiosignaal zo dicht mogelijk bij de oorspronkelijke ingang blijft.Dit resulteert in een soepel, warm en zeer gedetailleerd geluid.Deze constante bewerking genereert echter warmte en leidt tot een hoog stroomverbruik, waardoor klasse A -versterkers minder efficiënt is.Vanwege hun ongerepte audioprestaties worden ze meestal aangetroffen in high-end home audiosystemen waar stroomgebruik en warmtedissipatie minder zorgwekkend zijn.

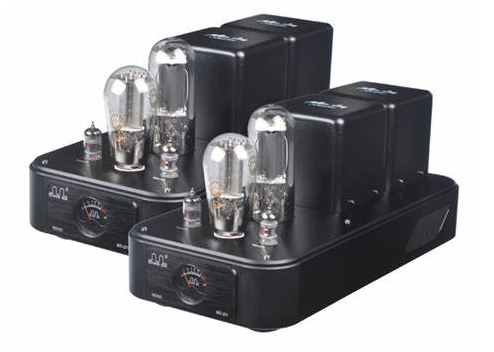

Figuur 3. Klasse A monoblokversterker

Klasse AB

Klasse AB -versterkers willen een evenwicht vinden tussen de sonische zuiverheid van klasse A en de energie -efficiëntie van Klasse B -ontwerpen.Ze bereiken dit door een paar transistoren te gebruiken die op een overlappende manier werken (de ene hantering van de positieve helft van de golfvorm en de andere het negatieve) waardoor de vervorming wordt verminderd die gebruikelijk is in pure klasse B -versterkers.Deze hybride aanpak resulteert in een goede geluidskwaliteit met veel betere efficiëntie dan klasse A. Als gevolg hiervan worden klasse AB monoblokversterkers veel gebruikt in zowel stereo -opstellingen van thuis als auto -audiosystemen, die een betrouwbare mix van prestaties en praktische stof bieden.

Figuur 4. Klasse AB Monoblock -versterker

Klasse D

Klasse D Monoblock -versterkers, soms aangeduid als digitale versterkers (hoewel ze technisch analoog zijn), staan ​​bekend om hun uitzonderlijke efficiëntie en compacte grootte.Deze versterkers gebruiken hoogfrequente schakeltechnologie en pulsbreedtemodulatie (PWM) om ingangssignalen om te zetten in versterkte uitgang.Dit ontwerp vermindert dramatisch warmte- en stroomverbruik, waardoor klasse D -versterkers ideaal zijn voor beperkte ruimtes zoals auto's of compacte thuisbioscoopsystemen.Terwijl vroege modellen werden bekritiseerd vanwege inferieure audiokwaliteit, hebben moderne vooruitgang hun trouw verbeterd.Tegenwoordig bieden veel klasse D -versterkers indrukwekkend schoon en dynamisch geluid, voor het prioriteren van efficiëntie zonder te veel op te leveren op audioprestaties.

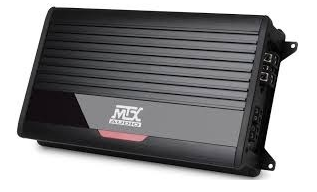

Figuur 5. Klasse D Monoblock -versterker

Klasse h

Klasse H -versterkers zijn ontworpen met prestaties en efficiëntie in gedachten, vooral bij het leveren van hoge vermogensuitgangen.Ze gebruiken dynamisch veranderende spanningsrails, wat betekent dat de voeding zich in de tijd aanpast op basis van het inkomende signaal.Deze techniek minimaliseert verspilde energie en vermindert het genereren van warmte, vooral tijdens passages met een lagere volume.Vanwege deze efficiëntie en hun vermogen om een ​​hoge output te leveren zonder oververhitting, worden klasse H Monoblock -versterkers vaak gebruikt in omgevingen zoals PA -systemen, live geluidsversterking en studiomonitors.Ze zijn ideaal voor scenario's waarbij betrouwbaarheid, uitgangsvermogen en thermisch beheer nodig zijn.

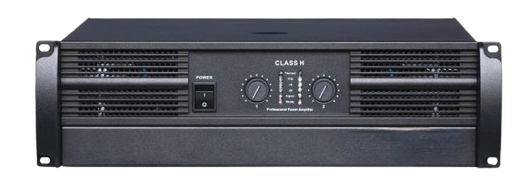

Figuur 6. Klasse H Monoblock -versterker

Mono vs. stereo versterkers

Functie	Monoblokversterker	Stereo versterker
Kanalen	Kanaal	Twee-kanaals (links en rechts)
Primair gebruik	Subwoofers voeden	Rijdende sprekers op volledige afstand
Audiofocus	Sterke, schone basuitgang	Uitgebalanceerd geluid met ruimtelijke beeldvorming
Systeemrol	Een aanvulling op de bestaande stereo -opstelling	Kern van audiosysteem met volledige afstand
Complexiteit	Eenvoudiger, meer gericht ontwerp	Complexer met meerdere signaalpaden
Maat	Vaak kleiner en compacter	Meestal bulkier vanwege extra circuit
Sound Imaginging	Geen stereo -beeldvorming;Gerichte mono -output	Biedt stereo -scheiding en soundstage
Efficiëntie met subwoofers	Hoog;levert schoon vermogen aan lage frequenties	Minder geoptimaliseerd voor diepe bas
Ideale toepassing	Auto-audio, alleen subwoofer setups	Home Theatre, stereomuziek afspelen

Voordelen van monoblock -versterkers

• Toegewijde kracht: Stuurt alle kracht naar een enkel kanaal, wat resulteert in een grotere duidelijkheid, verbeterde kanaalscheiding en strakkere basrespons.

• Hoger outputpotentieel: Omdat de versterker op slechts één kanaal is gericht, kan deze vaak een hogere wattage leveren aan die luidspreker in vergelijking met multi-channel versterkers.

• Verbeterde soundstage en beeldvorming: Met elke spreker onafhankelijk aangedreven, worden stereo-beeldvorming en ruimtelijke nauwkeurigheid verbeterd, vooral in high-fidelity-systemen.

• Efficiëntie: Klasse D Monoblocks, werk koeler en gebruik energie efficiënter, waardoor de warmtebouw en stroomafname worden verminderd.

• Modulariteit: Gemakkelijk aan te passen en uit te breiden.Voeg meer versterkers toe naarmate u meer luidsprekers of subwoofers toevoegt, waardoor het ideaal is voor groeiende systemen.

• Verminderde overspraak: Door kanalen in afzonderlijke eenheden te isoleren, voorkomen monoblokken signaalinterferentie tussen linker- en rechter audiopaden.

• Plaatsingsflexibiliteit: Kleiner, op zichzelf staand ontwerp maakt het mogelijk AMP's dicht bij individuele luidsprekers te plaatsen, waardoor de kabellengte en het signaalverlies wordt geminimaliseerd.

• Toegewijde aarding: Elke eenheid kan afzonderlijk worden geaard, wat elektrische ruis en interferentie in complexe opstellingen kan verminderen.

• Thermische en overbelastingsbeveiliging: Ingebouwde veiligheidsvoorzieningen zoals thermische afsluiting, kortsluitbeveiliging en soft-start-functies helpen bij het behouden van zowel de AMP- als de aangesloten apparatuur.

Beperkingen van monoblokversterkers

• Geen stereo van een enkele eenheid: Elk monoblock verzorgt slechts één audiokanaal, dus het bereiken van stereo -geluid vereist ten minste twee eenheden.Multi-channel setups hebben nog meer nodig.

• Hogere kosten per kanaal: De aankoop van een afzonderlijke versterker voor elke luidspreker of subwoofer verhoogt de totale systeemkosten in vergelijking met geïntegreerde of multi-channel versterkers.

• Verhoogde ruimtevereisten: Meer eenheden betekenen meer plank- of rekruimte, meer kabels en complexere draadbeheer, wat een probleem kan zijn in compacte opstellingen.

• Meer veeleisende installatie: Vereist de juiste aarding om gebrom of lawaai te voorkomen.Impedantie -matching moet nauwkeurig zijn om schade of slechte prestaties te voorkomen.Langere of lagere kwaliteit interconnects kunnen ruis of signaalverlies introduceren.

• In totaal een groter stroomverbruik: Hoewel elke eenheid op zichzelf efficiënt kan zijn (vooral klasse D), kan de cumulatieve trekking van meerdere versterkers uw stroomvoorziening belasten, vooral in grote systemen.

• Meer warmte in totaal: Hoewel efficiënt, kan het uitvoeren van veel eenheden samen een merkbare warmte genereren in een beperkt gebied, vooral met Klasse A/B-ontwerpen met hoge output.

• Geen ingebouwde signaalverwerking : In tegenstelling tot sommige geïntegreerde of multi-channel versterkers, missen de meeste monoblocks functies zoals basbeheer, crossover-controles of eq.Deze moeten extern worden behandeld.

• Complexe probleemoplossing: Meer individuele componenten betekenen meer potentiële faalpunten.Het diagnosticeren van hume, onbalans of vervorming kan meer tijd en moeite kosten.

• Langere installatietijd: Met elke AMP die verbindingen, plaatsing en kalibratie vereist, is de initiële installatie meer tijdrovend dan met behulp van een enkele multi-channel AMP.

Waar worden monoblock -versterkers gebruikt?

Auto -audiosystemen

Monoblock -versterkers zijn een populaire keuze voor het voeden van subwoofers in AUTO -audiosystemen.Hun vermogen om grote hoeveelheden stroom uit een relatief kleine en efficiënte eenheid te produceren, maakt ze ideaal voor voertuigen, waar ruimte en elektrische bronnen beperkt zijn.Veel monoblokken, vooral klasse D-modellen, zijn compact en energiezuinig, waardoor ze in krappe gebieden zoals onder stoelen of in de kofferbak kunnen passen.Ze zijn ontworpen om te werken tegen lage impedanties (zoals 1 of 2 ohm) waardoor ze perfect zijn voor het besturen van krachtige subwoofers die meer stroom nodig hebben om diepe, sterke bas te produceren.Of u nu een fabriekssysteem upgrade of een aangepaste audio -opstelling bouwt, Monoblock -versterkers zorgen ervoor dat uw subwoofer schone, pittige bas levert zonder de batterij of alternator van de auto te spannen.

Home Theater Systems

In krachtige thuisbioscoopsystemen worden monoblokversterkers vaak gebruikt om individuele luidsprekers in een multi-kanaal surround sound-setup te besturen.Door een enkele versterker aan elke spreker te wijden.U elimineert het risico op signaalinterferentie tussen kanalen en zorgt voor consistente stroomafgifte.Deze scheiding resulteert in een duidelijkere dialoog, scherpere geluidseffecten en een meer meeslepende audio -ervaring in het algemeen.

Live geluids- en toneelvoorstellingen

Monoblock -versterkers worden vaak gebruikt in live sound -setups, waaronder podiummonitors, PA -systemen en concertsprekerarrays.Deze omgevingen vereisen stabiele, hoge output-prestaties over verschillende omstandigheden en lange duur.Monoblocks zijn goed geschikt voor de taak, ze zijn robuust, betrouwbaar en in staat om grote hoeveelheden kracht naar individuele sprekers zonder vervorming te duwen.Hun vermogen om specifieke luidsprekertypen te besturen, maakt ze waardevol voor het versterken van instrumenten en zang op grote locaties.Of het nu binnen of buitenshuis is, monoblokken helpen bij het garanderen van consistente geluidsniveaus en duidelijke audioprestaties in de ruimte van het publiek.

Aangepaste audiosystemen voor meerdere zones

In aangepaste installaties zoals slimme huizen, conferentiecentra, hotels of commerciële ruimtes worden monoblokversterkers gebruikt om luidsprekers in meerdere zones onafhankelijk te worden gebruikt.Elke zone zoals een keuken, woonkamer of buitenterras kan zijn eigen toegewijde monoblok hebben, waardoor nauwkeurige controle over volume, geluidsbron en toon mogelijk is.Deze opstelling zorgt voor consistente audiokwaliteit in de hele eigenschap en zorgt voor flexibele uitbreiding naarmate meer zones worden toegevoegd.Omdat elke versterker onafhankelijk werkt, is er minder risico op interferentie of signaalafbraak, waardoor monoblokken een uitstekende keuze zijn voor hoogwaardige, schaalbare gedistribueerde audiosystemen.

High-end hifi tweekanaals setups

In premium stereosystemen worden monoblokversterkers vaak gebruikt om elke luidspreker afzonderlijk van stroom te voorzien, in plaats van een gedeelde tweekanaals-versterker te gebruiken.Deze opstelling biedt elke luidspreker zijn eigen speciale voeding en signaalpad, waardoor de elektrische interferentie wordt verminderd en stereo -beeldvorming wordt verbeterd.Monoblocks dragen ook bij aan strakkere bas, grotere dynamiek en een meer natuurlijke luisterervaring.Velen kiezen voor buisgebaseerde monoblokken om warmte en karakter aan het geluid toe te voegen, waardoor het klassieke gevoel van vintage hifi-uitrusting met moderne precisie wordt herschept.

Mariene audiosystemen

Boten en mariene omgevingen vereisen audioapparatuur die vocht, zout en trillingen aankan, omstandigheden die snel de standaarduitrusting zouden beschadigen.Monoblock-versterkers in zee zijn ontworpen voor dit doel, met waterdichte omhulsels, corrosiebestendige materialen en verzegelde printplaten.Deze versterkers worden vaak gebruikt om subwoofers van stroom te voorzien, waardoor een sterke basrespons in openluchtinstellingen leveren waar lage frequenties gemakkelijk kunnen verloren gaan.Mariene monoblokken zijn ook gebouwd om fluctuerende elektrische systemen en beperkte stroombeschikbaarheid op boten te verwerken.Of het nu wordt gebruikt voor vrijetijdscruises of mariene entertainmentsystemen, deze versterkers zorgen voor duurzaam, hoogwaardig geluid op het water.

Home DJ -opstellingen en audioprigs

Voor DJ's en thuisproducenten is het hebben van krachtige en precieze bas nodig.Monoblock-versterkers worden vaak gebruikt om subwoofers of speciale basbakken in een DJ-rig te voeden, waardoor diep, impactvol low-end wordt geleverd dat de algehele mix verbetert.Omdat elk monoblok is ontworpen om een ​​enkel audiokanaal te verwerken, kunnen ze een schone, gerichte kracht leveren zonder de prestaties van andere luidsprekers te beïnvloeden.Dit helpt bij het handhaven van een strakke basdefinitie en een sterk ritme tijdens uitvoeringen, oefensessies of huisfeesten.Monoblocks zijn een geweldige oplossing voor DJ's die geluid van clubkwaliteit willen van hun persoonlijke opstelling en een betrouwbare prestaties en hoge output bieden in een beheersbaar formaat.

Conclusie

Monoblock -versterkers zijn ontworpen om sterk, duidelijk geluid te geven aan slechts één luidspreker.Ze zijn perfect voor subwoofers omdat ze veel kracht kunnen sturen zonder de geluidskwaliteit te verliezen.Deze versterkers hebben een eenvoudig ontwerp dat het geluid vermindert en het geluid schoon houdt.Er zijn verschillende typen, sommigen richten zich op een betere geluidskwaliteit, terwijl anderen worden gemaakt om energiezuiniger te zijn.Monoblock -versterkers zijn gemakkelijk toe te voegen aan elk systeem en u meer controle te geven, maar ze kunnen meer kosten en meer ruimte innemen.Toch worden ze op veel plaatsen op veel plaatsen gebruikt, zoals auto's, huizen, boten, concerten en DJ -opstellingen omdat ze betrouwbare en krachtige geluidsprestaties bieden.
