MPC860PZQ80D4 Chipfuncties, pin-out en toepassingen uitgelegd

U krijgt een duidelijk beeld van wat de MPC860PZQ80D4 te bieden heeft als u het ontwerp, de functies en het gebruik in de praktijk verkent.Deze chip combineert verwerkings- en communicatietaken in één compact apparaat, waardoor u tegelijkertijd de gegevensstroom en systeemcontrole kunt beheren.U kunt zien hoe de architectuur een stabiele werking ondersteunt, hoe de pin-out en het pakket in bordontwerpen passen en waar deze vaak worden gebruikt.Tegen het einde zul je een goed idee hebben van hoe deze processor past in ingebedde besturings- en communicatiesystemen.

Catalogus

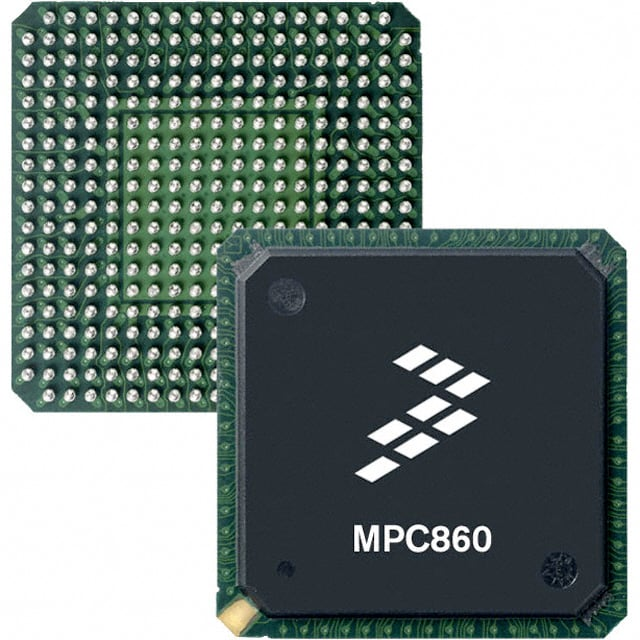

MPC860PZQ80D4 Overzicht

De MPC860PZQ80D4 is een 32-bits ingebouwde microprocessor die is ontworpen om algemene verwerking te combineren met geïntegreerde communicatiecontrole in één enkel apparaat.Het is gebaseerd op de PowerQUICC-architectuur en ondersteunt software-uitvoering naast hardwareondersteunde afhandeling van gegevensoverdrachtstaken.Het apparaat werkt met kloksnelheden tot 80 MHz en integreert instructies en datacache om een ​​stabiele programmastroom te ondersteunen.De interne bronnen maken verbinding met extern geheugen, timers en meerdere seriële interfaces mogelijk, waardoor de behoefte aan extra componenten wordt verminderd.Dit onderdeel wordt vaak gebruikt in ingebedde besturings-, netwerkapparatuur en op communicatie gerichte systemen die compacte integratie en voorspelbare werking vereisen.

Op zoek naar MPC860PZQ80D4?Neem contact met ons op om de huidige voorraad, levertijd en prijzen te controleren.

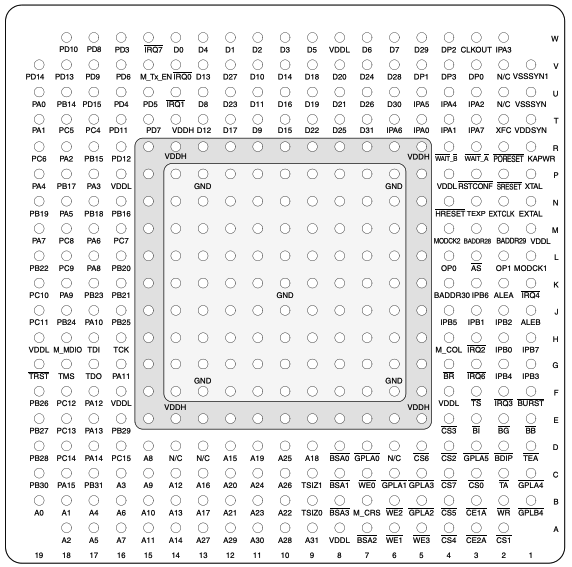

Pin-out van MPC860PZQ80D4

De MPC860PZQ80D4-pinout is gerangschikt in een ball grid-array-indeling van bovenaf en brengt functionele signalen over het pakket in kaart ter ondersteuning van geheugen, communicatie, besturing en stroomverdeling.Gegevens- en adrespinnen zijn gegroepeerd om uit te lijnen met externe geheugeninterfaces, terwijl speciale communicatiepinnen seriële en parallelle protocollen ondersteunen die worden beheerd door de on-chip communicatieprocessor.Meerdere stroom- en grondballen worden door de array verdeeld om een ​​stabiele werking en signaalintegriteit te behouden.Klok-, reset- en testpinnen zijn langs de omtrek gepositioneerd voor systeemcontrole en toegang tot foutopsporing, en verschillende ballen zijn gemarkeerd als geen verbinding om de routeringsvrijheid en pakketcompatibiliteit te behouden.

Kenmerken van MPC860PZQ80D4

32-bits MPC8xx-verwerkingskern

De MPC860PZQ80D4 maakt gebruik van een 32-bits MPC8xx-verwerkingskern die is ontworpen om besturingsgerichte software en communicatiegerelateerde taken binnen één apparaat af te handelen.De kern ondersteunt gestructureerde instructie-uitvoering en stabiel timinggedrag, waardoor het geschikt is voor systemen die een consistente werking onder continue werkbelasting vereisen.

Kernwerkfrequentie tot 80 MHz

Dit apparaat ondersteunt kernkloksnelheden tot 80 MHz, waardoor het in een gestaag tempo gegevens kan verwerken en systeemtaken kan beheren.Het frequentiebereik ondersteunt gebalanceerde prestaties terwijl het voorspelbare stroomgedrag in ingebedde omgevingen behouden blijft.

Geïntegreerde communicatieprocessormodule

Een interne communicatieprocessormodule verwerkt de gegevensverplaatsing en bewerkingen op protocolniveau afzonderlijk van de hoofdkern.Deze opstelling vermindert de verwerkingsbelasting op de centrale logica en ondersteunt een soepelere afhandeling van meerdere communicatieactiviteiten.

Op chip DRAM-geheugencontroller

De geïntegreerde DRAM-geheugencontroller maakt directe verbinding met externe geheugenapparaten mogelijk zonder extra besturingscircuits.Deze functie vereenvoudigt de systeemindeling en ondersteunt betrouwbare gegevenstoegang voor programmaopslag en runtime-bewerkingen.

Ontworpen voor ingebedde en realtime toepassingen

De interne structuur ondersteunt ingebedde en realtime gebruiksscenario's waarbij een gecontroleerde responstiming wordt verwacht.Ingebouwde besturingslogica en timingbronnen helpen bij het handhaven van consistent systeemgedrag tijdens doorlopend gebruik.

Geen geïntegreerde grafische versnelling

De MPC860PZQ80D4 bevat geen hardware voor grafische verwerking.De middelen zijn gericht op reken- en communicatiefuncties, waarbij het apparaat wordt afgestemd op besturings- en gegevensverwerkingstoepassingen in plaats van op beeldschermen gestuurde systemen.

MPC860PZQ80D4 Technische specificaties

Productkenmerk	Kenmerkwaarde
Fabrikant	Rochester elektronica
Serie	*
Pakket	Bulk
RoHS-status	RoHS niet-conform
REACH-status	Leverancier niet gedefinieerd

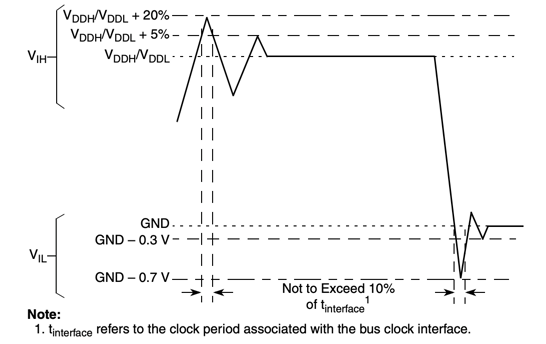

Onder- en overschrijdingsspanning van MPC860PZQ80D4

Het spanningsgedrag op de interface wordt gedefinieerd door bovenste en onderste drempelgebieden die verwijzen naar de VDDH- en VDDL-toevoerniveaus.De toegestane overschrijding reikt boven de nominale voeding met gespecificeerde percentages gedurende een beperkte tijdsduur binnen een enkele busklokinterfaceperiode.Onderschrijdingslimieten zijn beperkt ten opzichte van de grond, waarbij negatieve excursies beperkt zijn tot gedefinieerde spanningsniveaus en tijdvensters die een fractie van de interfaceperiode niet overschrijden.VIH- en VIL-regio's markeren geldige logische ingangsdrempels, terwijl gestippelde timingindicatoren transiënte spanningsgebeurtenissen associëren met de overeenkomstige klokcyclus.

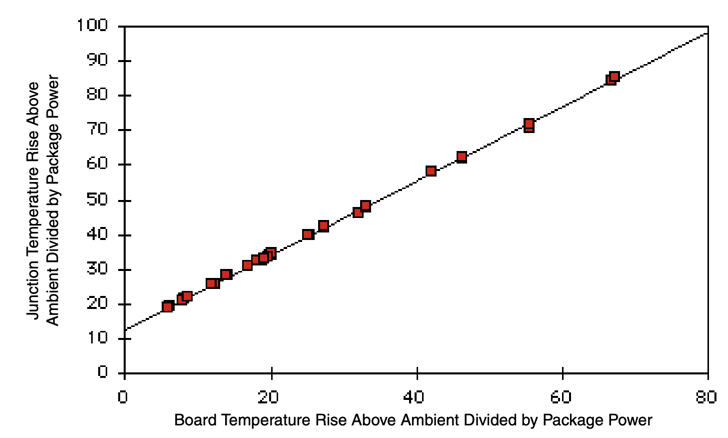

Thermisch gedrag versus bordtemperatuur van MPC860PZQ80D4

De correlatie tussen de temperatuurstijging van de plaat en de stijging van de junctietemperatuur, genormaliseerd door het vermogen van het pakket, wordt weergegeven met behulp van een lineaire trend.De horizontale as vertegenwoordigt de stijging van de plaattemperatuur boven de omgevingstemperatuur, gedeeld door het vermogen van het pakket, terwijl de verticale as de stijging van de junctietemperatuur boven de omgevingstemperatuur, gedeeld door het vermogen van het pakket, weergeeft.Gegevenspunten liggen nauw op één lijn met de gepaste lijn, wat een proportioneel thermisch verband aangeeft.Deze relatie ondersteunt het schatten van de junctietemperatuur op basis van de temperatuurstijging van de plaat onder gedefinieerde vermogensdissipatieomstandigheden.

Toepassingen van MPC860PZQ80D4

Industriële automatisering en besturingssystemen

De MPC860PZQ80D4 wordt gebruikt in industriële automatiseringsplatforms die procesbesturing combineren met datacommunicatie.Het kan besturingslogica, timingtaken en interfacecoördinatie binnen één enkele verwerkingseenheid beheren.Dit maakt het geschikt voor programmeerbare controllers, meldkamers en gedistribueerde besturingsmodules die continu in gestructureerde omgevingen werken.

Telecommunicatiecontrole- en interfaceapparatuur

In telecommunicatiesystemen ondersteunt de MPC860PZQ80D4 besturings- en signaleringsfuncties die de gegevensstroom tussen netwerkelementen beheren.Het wordt toegepast in toegangsapparatuur, schakelborden en communicatie-interfacemodules waar een stabiele coördinatie tussen verwerking en gegevensverwerking vereist is.

Ingebouwde netwerkapparaten

Het apparaat wordt toegepast in ingebedde netwerkhardware die routerings-, beheer- of interfacecontrolefuncties uitvoert.Het kan de gegevensbeweging over meerdere communicatiepaden coördineren terwijl systeemsoftware wordt uitgevoerd, die geschikt is voor compacte routers, gateways en netwerkbeheereenheden.

Ingebouwde besturingssystemen

De MPC860PZQ80D4 wordt vaak gebruikt in embedded besturingssystemen die afhankelijk zijn van voorspelbare software-uitvoering en stabiele communicatie.Deze systemen omvatten machinecontrollers, meetplatforms en geïntegreerde besturingseenheden waarbij verwerking en gegevensuitwisseling parallel plaatsvinden.

Transport- en infrastructuurcontroletoepassingen

In transport- en infrastructuurgerelateerde systemen ondersteunt de MPC860PZQ80D4 besturings- en monitoringtaken die stabiliteit op de lange termijn vereisen.Typische toepassingen zijn onder meer verkeersbeheerapparatuur, voertuigsubsysteemcontrollers en vaste besturingseenheden die signalen, sensoren en communicatieverbindingen coördineren.

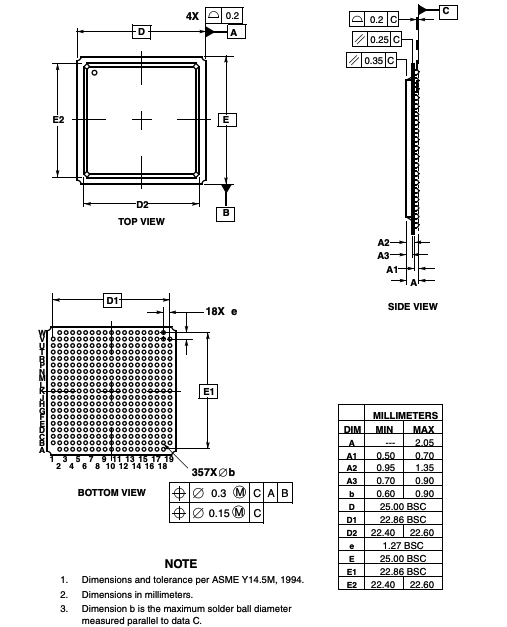

Overzichtsafmetingen van MPC860PZQ80D4

Het pakket wordt gedefinieerd aan de hand van tekeningen van bovenaanzicht, zijaanzicht en onderaanzicht en schetst de fysieke grootte en het montageprofiel van de PBGA-vormfactor die wordt gebruikt door de MPC860PZQ80D4.De afmetingen zijn gespecificeerd in millimeters met gelabelde parameters die de totale lichaamsbreedte en -lengte, de spanwijdte van de kogelreeks en de pakkethoogte omvatten.Het onderaanzicht toont een lay-out van 357 kogels, gerangschikt in een uniform raster met consistente steek, wat nauwkeurige uitlijning van het bord en plaatsing van soldeer ondersteunt.Metingen in zijaanzicht beschrijven de afstandshoogte en lichaamsdikte, terwijl tolerantienotities verwijzen naar standaard mechanische maatvoeringspraktijken om compatibiliteit met de assemblagevereisten voor printplaten te garanderen.

MPC860PZQ80D4 Voor- en nadelen

Voordelen

• Volwassen MPC8xx-processorontwerp met stabiel bedieningsgedrag

• Geïntegreerde communicatieprocessor vermindert de behoefte aan extra componenten

• Ondersteunt een reeks communicatiefuncties binnen één enkel apparaat

• Laag energieverbruik, geschikt voor langlopende embedded systemen

• Hoog integratieniveau vereenvoudigt de bordindeling en systeemplanning

Nadelen

• De verwerkingscapaciteit is beperkt vergeleken met nieuwere microprocessorontwerpen

• Voldoet niet aan de RoHS-milieuvereisten

• Ontbreekt aan ingebouwde ondersteuning voor grafische of multimediaverwerking

• Beperkte interne geheugenbronnen volgens de huidige normen

• De REACH-nalevingsstatus is niet duidelijk gedefinieerd

MPC860PZQ80D4 Alternatieven

Onderdeelnummer	Fabrikant	Belangrijkste kenmerken	Gebruik case/notities
MPC860PZQ50D4	Rochester Electronics, LLC	PowerQUICC-microprocessor die een CPU-kern, geheugencontroller en communicatierandapparatuur integreert voor ingebedde verwerking.	Gebruikt in oudere netwerkapparatuur, industriële controllers en embedded systemen die geïntegreerde communicatie-ondersteuning vereisen.
MPC860SRCVR66D4	Rochester Electronics, LLC	Processorvariant uit de MPC860-familie met geïntegreerde communicatiecontrollers en on-chip randapparatuur voor embedded toepassingen.	Geschikt voor telecommunicatiehardware, routers en besturingssystemen gebaseerd op de MPC860-architectuur.
MPC860PZQ80D4	Freescale halfgeleider	Originele PowerQUICC-processor die CPU, geheugenbeheer en communicatiemodules combineert in één apparaat.	Toegepast in netwerkinfrastructuur, industriële automatisering en oudere ingebedde ontwerpen met behulp van Freescale MPC86xx-processors.

Over NXP Semiconductors

NXP Semiconductors is een wereldwijd halfgeleiderbedrijf dat zich richt op embedded processing, connectiviteit en veilige systeemoplossingen.Het bedrijf ontwikkelt een breed scala aan microcontrollers, processors en apparaten op systeemniveau die worden gebruikt in industriële, automobiel-, netwerk- en infrastructuurtoepassingen.Het productportfolio legt de nadruk op platformstabiliteit op lange termijn, brede systeemintegratie en ondersteuning voor complexe ingebedde functies.NXP bouwt voort op tientallen jaren ervaring in embedded- en communicatietechnologieën, met productfamilies die zijn ontworpen om controle, gegevensverwerking en veilige werking van een breed scala aan elektronische systemen te ondersteunen.

Conclusie

U kunt zien dat de MPC860PZQ80D4 is gebouwd om verwerkings- en communicatietaken op één apparaat te balanceren.De geïntegreerde functies helpen het aantal extra componenten te verminderen en de systeemindelingen eenvoudig te houden.De processor werkt goed in omgevingen waar een stabiele timing en langdurig gebruik van belang zijn.Hoewel het qua ruwe prestaties misschien niet overeenkomt met nieuwere chips, voldoet het nog steeds aan veel controle- en netwerkbehoeften.De verpakking, pinout en thermische gedrag maken de planning eenvoudiger.Over het algemeen blijft het een betrouwbare optie voor communicatiegerichte embedded systemen.
