MPC8260AZUPIBB POWERQUICC II ingebedde processor: functies, pinout, applicaties en alternatieven

Deze gids legt alles uit over de MPC8260AZUPIBB, een krachtige chip die in veel ingebedde systemen wordt gebruikt.U leert over de functies zoals snel geheugen, ingebouwde communicatieondersteuning, laag vermogensgebruik en breed temperatuurbereik.Het artikel laat ook zien waar het wordt gebruikt, somt andere vergelijkbare chips op die u kunt gebruiken, de maker van deze chip en waarom het een slimme keuze is voor langetermijnprojecten.

Catalogus

MPC8260AZUPIBB -overzicht

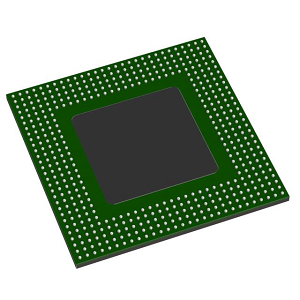

De MPC8260AZUPIBB is een krachtige ingebedde communicatieprocessor.Het behoort tot de PowerQuicc II-familie, gebouwd rond een 32-bit RISC-architectuur met behulp van de PowerPC G2-kern, gebaseerd op het 603E-ontwerp.Werkt op 300 MHz en beschikt over een dual-uitgegeven SuperScalar-motor, geïntegreerde geheugencontroller met ECC-ondersteuning en speciale communicatieprocessormodule (CPM) om het protocolverwerking onafhankelijk van de hoofd CPU te verwerken.Binnen de PowerQuicc II-familie valt de MPC8260 op als een veelzijdige oplossing, waardoor de behoeften van robuuste ingebed computergebruik worden overbrugd met communicatietaken met hoge doorvoer.Andere familieleden zijn de MPC8250, MPC8255, MPC8265 en MPC8266 ontworpen voor schaalbaarheid en langetermijnimplementatie, veel gebruikt in routers, basisstations en industriële systemen.

Als u op zoek bent naar een betrouwbare en schaalbare ingebedde oplossing, is dit de perfecte tijd om uw bulkorder voor de MPC8260AZUPIBB te plaatsen.

MPC8260AZUPIBB -functies

PowerPC G2-kern (603e gebaseerd): De processor integreert een 32-bit RISC-architectuurkern op basis van het PowerPC 603E-ontwerp.Het biedt een efficiënte uitvoering van instructies en een laag stroomverbruik terwijl het complexe ingebedde toepassingen ondersteunt.

300 MHz kloksnelheid: Het werkt met een frequentie van 300 MHz, waardoor hogesnelheidsverwerking geschikt is voor veeleisende applicaties zoals gegevensroutering en telecomschakeling.

Dual-Prospue SuperScalar-motor: Deze functie stelt de processor in staat om twee instructies per klokcyclus uit te voeren, waardoor de algehele doorvoer en parallelle verwerkingsprestaties in ingebedde systemen worden verbeterd.

16 kb instructie en 16 kb data l1 caches: Zowel instructie als gegevenscaches zijn vierwegset associatief, waardoor snellere toegang wordt gezorgd tot vaak gebruikte gegevens en het minimaliseren van geheugenlatentie.

Floating-Point Unit (FPU): De ingebouwde FPU ondersteunt drijvende komma-rekenkundige bewerkingen, wat goed is voor signaalverwerking en andere berekenings-zware taken in communicatiesystemen.

Memory Management Unit (MMU): De MMU biedt adresvertaling en geheugenbescherming, ondersteunende besturingssystemen met virtueel geheugen en het verbeteren van de systeembetrouwbaarheid.

Communications Processor Module (CPM): Een toegewijde op RISC gebaseerde subprocessor laadt communicatietaken (Ethernet, HDLC, ATM), het verminderen van de last op de hoofdkern en het verbeteren van de responsiviteit van het systeem.

Geïntegreerde geheugencontroller met ECC -ondersteuning: Ondersteunt DRAM en SDRAM met functionaliteit van de foutcorrectiecode, die robuuste geheugenintegriteit biedt voor missiekritische bewerkingen.

I/O -spanning van 3,3 V: Standaard I/O -spanningscompatibiliteit maakt integratie met andere logische apparaten en randapparatuur eenvoudiger in ingebedde hardware -ontwerpen.

Meerdere interfaces: Een rijke set communicatie -interfaces maakt naadloze connectiviteit met externe apparaten mogelijk, waardoor het geschikt is voor diverse ingebedde netwerkomgevingen.

Bedrijfstemperatuurbereik: Ontworpen voor industriële en telecomomgevingen, het zorgt voor stabiele werking over een breed temperatuurbereik.

MPC8260AZUPIBB PINOUT DIAGRAM

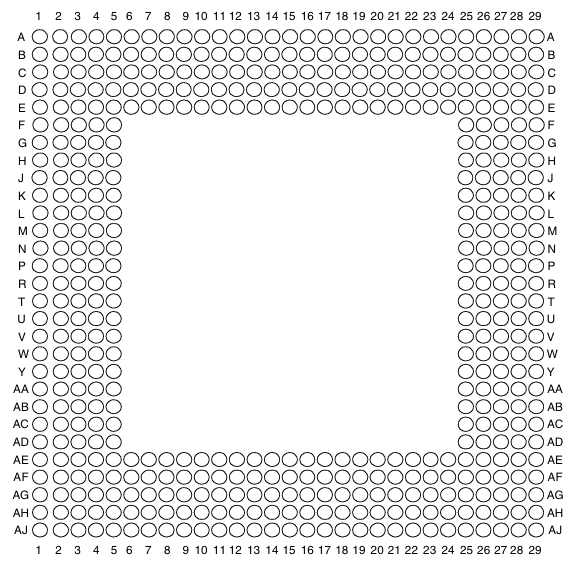

Het PINOUT-diagram getoond voor de MPC8260AZUPIBB vertegenwoordigt een plastic balrooster (PBGA) lay-out, die vaak wordt gebruikt voor geïntegreerde circuits met hoge dichtheid zoals deze PowerQuicc II-processor.Dit diagram volgt een matrixindeling waarbij rijen alfabetisch worden gelabeld (A tot AJ) en kolommen zijn genummerd (1 tot 29).Elke cirkel in het rooster markeert een balpositie of pinlocatie op de onderkant van het chippakket.Deze lay -out helpt bij het vinden van specifieke signalen of stroomverbindingen ten opzichte van het raster.Een referentie zoals D12 of R23 wijst bijvoorbeeld naar de exacte pin die wordt gebruikt voor functies zoals voeding, I/O of communicatie -interfaces.De lege ruimte in het midden duidt op een no-ball gebied, vaak gebruikt voor thermische verlichting of mechanische stabiliteit.

MPC8260AZUPIBB -specificaties

Type	Parameter
Fabrikant	NXP Semiconductors/Freescale halfgeleider
Serie	MPC82XX
Verpakking	Dienblad
Onderdeelstatus	Verouderd
Kernprocessor	PowerPC G2
Aantal kernen/busbreedte	1 kern, 32-bit
Snelheid	300 MHz
Co-processors/DSP	Communicatie;RISC CPM
RAM -controllers	DRAM, SDRAM
Grafische versnelling	Nee
Ethernet	10/100Mbps (3)
Spanning - I/O	3.3V
Bedrijfstemperatuur	0 ° C ~ 105 ° C (TA)
Montagetype	Oppervlaktemontage
Pakket / kast	480-lbga blootgestelde pad
Leverancierapparaatpakket	480-TBGA (37.5x37.5)
Extra interfaces	I2C, SCC, SMC, SPI, UART, USART
Base Productnummer	MPC82

MPC8260AZUPIBB -toepassingen

Telecommunicatiebasisstations

De MPC8260AZUPIBB wordt veel gebruikt in telecominfrastructuur, met name in basisstations waar gegevensverwerking met hoge doorvoer en protocolbeheer vereist zijn.De geïntegreerde communicatiemodule ondersteunt meerdere seriële interfaces en protocollen, waardoor het ideaal is voor draadloze backhaul- en kanaalkaartverwerking.

Netwerkrouters en schakelaars

Dankzij de ondersteuning voor meerdere Ethernet -kanalen en snelle verwerkingskern, dient de processor als de ruggengraat van enterprise- en serviceproviderrouters en -schakelaars.Het behandelt efficiënt pakketrouting, verkeersvorming en gegevensfiltering zonder externe communicatieprocessors.

Industriële controlesystemen

In productie- en automatiseringsomgevingen ondersteunt de MPC8260AZUPIBB deterministische controle en snelle data -acquisitie.De robuuste CPU, brede bedrijfstemperatuurbereik en betrouwbare geheugenafhandeling met ECC maken het geschikt voor langlopende industriële activiteiten.

Toegang tot gateways en voice -over ip (VoIP) -apparatuur

Deze processor wordt gebruikt in toegangsapparaten zoals DSLAMS en Integrated Access Devices (IADS) waar spraak- en datadiensten samenkomen.De ingebouwde communicatieprocessormodule behandelt verkeer met lage latentie voor spraakcommunicatie.

ATM- en frame -relaisapparatuur

De geïntegreerde RISC -engine in de MPC8260AZUPIBB is in staat om ATM- en frame -relaisverwerking te laden, die op grote schaal werd gebruikt in legacy telecomnetwerken.Het zorgt voor snelle en betrouwbare communicatie tussen data -eindpunten.

Militaire en ruimtevaartcommunicatiesystemen

Vanwege de betrouwbaarheid, ingebedde protocolondersteuning en robuuste verpakkingen, wordt de MPC8260AZUPIBB toegepast in militaire communicatiesystemen, ter ondersteuning van beveiligde spraak- en datalinks in harde omgevingen.

Breedbandinfrastructuurapparatuur

De processor voedt breedbandsystemen zoals kabelmodem Termination Systems (CMTS) en FTTH-eenheden (FTTH), het beheren van gegevensstromen, authenticatie en servicelevering met hoge snelheid.

Ingebedde netwerkapparatuur

Het is geschikt voor gebruik in firewalls, VPN -concentrators en andere netwerkbeveiligingsapparatuur, waarbij codering en gegevensdoorvoer nodig zijn voor veilige communicatie.

MPC8260AZUPIBB vergelijkbare onderdelen

• MPC8265ACZUMHBC (NXP USA Inc)

De MPC8265ACZUMHBC is een krachtig alternatief van dezelfde PowerQuicc II -familie, die uitgebreide communicatiefuncties en PCI -ondersteuning biedt.Het werkt op 266 MHz en bevindt zich in hetzelfde 480-pins TBGA-pakket, waardoor het pin-compatibel is met de MPC8260AZUPIBB.Dit model ondersteunt ook een breder bedrijfstemperatuurbereik (-40 ° C tot 105 ° C), wat gunstig is voor industriële of harde omgeving.Met verbeterde communicatie -interfaces zoals Utopia II en 256 HDLC -kanalen is het een geweldige optie voor netwerktoepassingen die meer flexibiliteit en bandbreedte vereisen.

• Mpc8260avvpibb (Freescale Semiconductor)

De MPC8260AVVPIBB is een directe variant van de MPC8260 -serie met bijna identieke kern- en functiesets naar de AZUPIBB -versie.Het werkt op dezelfde 300 MHz kloksnelheid en gebruikt hetzelfde 480-TBGA-pakket, waarbij de compatibiliteit tussen boards en software wordt gehandhaafd.Dit maakt het een ideale vervanging in systemen die al gebruik maken van de MPC8260 -architectuur, maar flexibiliteit nodig hebben.Het is geschikt die dezelfde prestaties en voetafdruk willen zonder extra hardware -aanpassingen.

• MPC8260AZUPJDB (Freescale Semiconductor)

De MPC8260AZUPJDB is functioneel equivalent aan de MPC8260AZUPIBB, maar kan met kleine verschillen komen in verpakking, siliciumrevisie of sourcingkanaal.Het handhaaft de 300 MHz kloksnelheid en volledige communicatiefunctieset, inclusief de CPM en meerdere protocolondersteuning.De nauwe overeenkomst in specificaties en architectuur maakt het een handige vervanging bij het beheren van supply chain-variabiliteit of het handhaven van strategieën voor het kopen van multi-leverancier.

MPC8260AZUPIBB -VOORDELEN

Evenwichtige verwerking voor communicatiesystemen

De MPC8260AZUPIBB combineert een algemene CPU met een Dedicated Communications Processor Module (CPM), waardoor de ene controle kan beheren, terwijl de andere gegevensoverdracht en protocoltaken verwerkt.Deze dual-logische opstelling helpt bij het bouwen van systemen die meerdere communicatiestromen parallel kunnen beheren, de respons kunnen verbeteren en het verminderen van vertragingen in data-zware toepassingen.

Veelzijdig protocol en interface -ondersteuning

Met ingebouwde ondersteuning voor verschillende netwerk- en industriële protocollen zoals Fast Ethernet, HDLC, ATM en meer, kunt u met deze processor één chip gebruiken over verschillende toepassingen.Velen profiteren van verminderde ontwikkelingscomplexiteit en efficiëntere productstandaardisatie tussen projecten die meerdere interfacetypen vereisen.

Langetermijnbeschikbaarheid en industrie-acceptatie

De MPC8260AZUPIBB komt uit een gevestigde PowerQuicc II-familie, veel gebruikt in telecommunicatie en netwerken.Dit zorgt voor voortdurende aanbod, betrouwbare documentatie en een grote kennisbasis, die het risico op veroudering vermindert en ontwerpvalidatie, ondersteuning en foutopsporing vereenvoudigt.

Efficiënt stroomgebruik in ingebedde ontwerpen

De processor is ontworpen voor een laag stroomverbruik en levert nog steeds een hoge gegevensdoorvoer.Dit is voordelig in ingebedde systemen waar warmteafdeling en energieverbruik ontwerpbeperkingen zijn, om de systeembetrouwbaarheid te behouden zonder extra koeling of hoge energiebudgetten.

Schaalbaar en flexibel voor verschillende toepassingen

U kunt de MPC8260AZUPIBB implementeren over een breed scala aan systeemontwerpen, van routers op lage tot middelste niveau tot industriële automatiseringscontrollers.De schaalbaarheid maakt het mogelijk om dezelfde architectuur voor verschillende productniveaus te hergebruiken, waardoor ontwikkelingstijd en kosten worden bespaard met behoud van consistentie in software en ondersteuning.

MPC8260AZUPIBB -verpakkingsafmetingen

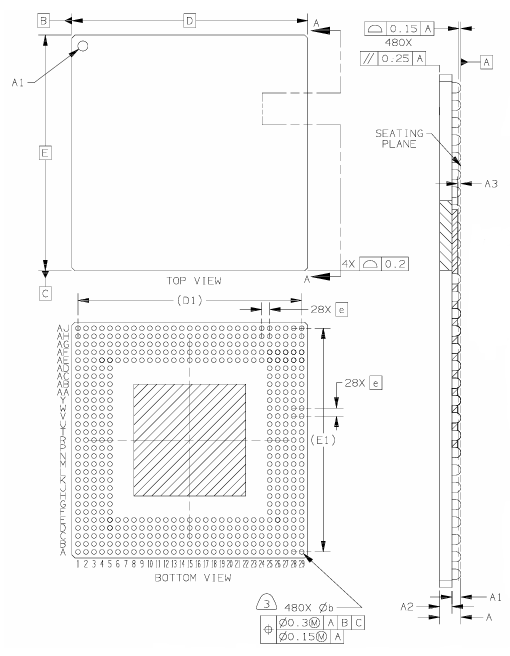

Pakketafmetingen

Symbool	Beschrijving	Min	Maximaal
A	Algemene pakkethoogte	1.45	1.65
A1	Impasse (van PCB tot pakket)	0,6	0,7
A2	Pakket lichaamsdikte	0,85	0,95
A3	Substraatdikte	0,25	-
B	Kogeldiameter	0,65	0,85
D	Pakketlengte	37.5	BSC
D1	Die -maat (referentie)	35.56	Ref
E	Pakketbreedte	37.5	BSC
E1	Die -maat (referentie)	35.56	Ref
e	Ball -pitch	1.27	BSC

Pakketoverzicht

MPC8260AZUPIBB -fabrikant

De MPC8260AZUPIBB wordt vervaardigd door NXP -halfgeleiders, een wereldleider in ingebedde verwerking en beveiligde connectiviteitsoplossingen.Oorspronkelijk ontwikkeld door Freescale halfgeleider, die zelf een spin-off was van de halfgeleiderafdeling van Motorola, werd het product onderdeel van de portefeuille van NXP na de acquisitie van Freescale in 2015. NXP blijft de MPC8260AZUPIBB ondersteunen als onderdeel van haar PowerQuicc II-familie, het handhaven van hoogwaardige productienormen en de beschikbaarheid van de lange termijn voor industriële, netwerk- en telecomtoepassingen.

Conclusie

De MPC8260AZUPIBB is een sterke en flexibele processor die is gemaakt voor systemen die snelle en betrouwbare communicatie nodig hebben.Het kan veel taken tegelijkertijd aan, dankzij zijn slimme ontwerp en extra communicatie -eenheid.Deze chip is geweldig voor gebruik in telefoons, internet, industriële machines en meer.Het ondersteunt vele soorten verbindingen en bespaart stroom, waardoor het goed is voor langdurig gebruik.Omdat het wordt ondersteund door een vertrouwd bedrijf, kunt u erop vertrouwen voor kwaliteit, ondersteuning en eenvoudig gebruik in verschillende soorten apparatuur.
