Lage spanning CMO's (LVCMOS): een uitgebreide gids voor technologie, ontwerp en toepassingen

Deze gids onderzoekt de LAGE Voltage CMOS (LVCMOS) -technologie, een belangrijke innovatie in moderne elektronica die helpt het stroomverbruik te verminderen en duurzaam ontwerp te ondersteunen.Het omvat de basisprincipes van CMOS -technologie, praktische ontwerptips en zijn toepassingen in consumenten- en industriële apparaten.

Catalogus

CMOS -technologie begrijpen

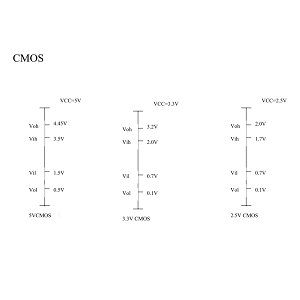

CMOS-technologie (complementaire metaal-oxide halfgeleider) is een kern van digitale logica, die PMOS- en NMOS-transistoren combineren om een ​​hoge ruisweerstand, laag stroomverbruik en efficiënt energiebeheer te leveren.Het vermogen om te schakelen tussen logische toestanden met minimaal vermogensverlies maakt het superieur aan oudere technologieën zoals TTL (transistor-transistorlogica), waardoor betere ruismarges en hogere invoerimpedantie worden aangeboden.Standaard CMOS -modellen, zoals 3.3V en 2.5V LVCMOS, passen zich aan aan diverse spanningsvereisten, het verbeteren van de compatibiliteit en systeemprestaties.Uitdagingen zoals Latch-Up-fenomenen, veroorzaakt door onjuiste ingangsspanning, tonen echter de behoefte aan zorgvuldig circuitontwerp om duurzaamheid te waarborgen.Naast de technische voordelen, sluit CMOS-innovatie overeen met duurzaamheidsdoelen, het verminderen van energieverbruik en thermische output ter ondersteuning van milieuvriendelijke elektronische vooruitgang.

Lock-in fenomeen

Het vergrendelingsfenomeen treedt op in CMOS-circuits wanneer een plotselinge piek in de stroom ervoor zorgt dat het interne stroomverbruik oncontroleerbaar stijgt.Deze toestand gaat door totdat de voeding is onderbroken.Het huidige kan meer dan 40 mA overschrijden, wat de stabiliteit van de chip bedreigt en onmiddellijk actie maakt om het probleem op te lossen.

Hoe kan ik het vergrendelingsfenomeen voorkomen?

Verschillende methoden kunnen helpen deze schadelijke toestand te voorkomen:

• Klemcircuits: plaats klemcircuits op de invoer en uitvoer.Deze circuits houden spanning binnen veilige limieten, waardoor de chip wordt beschermd tegen gevaarlijke spanningsniveaus die kunnen worden geactiveerd.

• Ontkoppelingscircuits: voeg ontkoppelingscircuits toe aan stroominvoer.Deze circuits verminderen plotselinge spanningsstieken door schommelingen af ​​te gladderen, wat de stabiliteit van de circuit verbetert.

• Stroombeperkende weerstanden: gebruik een stroombeperkende weerstand tussen de VDD en de externe stroombron.Deze eenvoudige oplossing regelt de huidige stroom, waardoor deze binnen veilige limieten wordt gehouden en spikes voorkomen die kunnen leiden tot vergrendeling.

• Beheer van meerdere voedingen: goed beheer van voedingen kan ook helpen het risico op vergrendeling te verminderen.

• Power timingprotocollen: volg gestructureerde power-up en power-down procedures.Schakel het CMOS -circuit aan voordat u ingangssignalen of belastingen aanbrengt.Koppel de ingangen en laadt eerst de ingangen en laadt eerst.Deze stappen verbeteren de betrouwbaarheid en voorkomen lock-in.

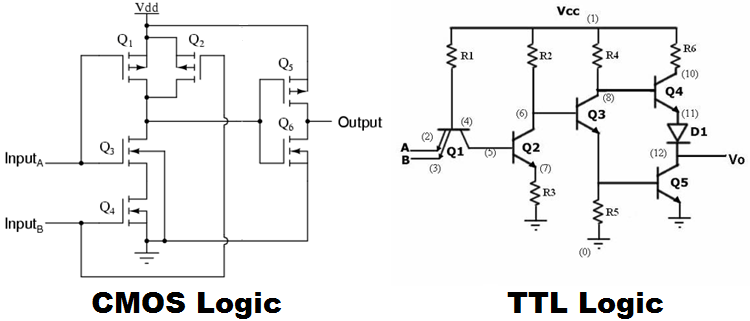

Vergelijking van TTL -circuit en CMOS -circuit

TTL (transistor-transistor logica) circuits zijn snelle, huidige aangedreven apparaten met minimale transmissievertragingen (5-10 nanoseconden) maar een hoog stroomverbruik, waardoor ze minder ideaal zijn voor energiegevoelige toepassingen.Aan de andere kant werken CMOS (complementaire metaal-oxide-halfgeleider) circuits met behulp van spanningscontrole, waardoor ze energiezuinig maar langzamer worden (25-50 nanoseconden).Hoewel de snelheid van TTL tijdkritische taken past, is de efficiëntie van CMOS voordelig voor batterij-aangedreven of thermisch beperkte apparaten.De keuze tussen de twee hangt vaak af van de afweging tussen snelheid en energieverbruik.Velen combineren beide technologieën om de systeemprestaties te optimaliseren, het gebruik van TTL voor snelheidskritische componenten en CMO's voor energiezuinige gebieden, waardoor aanpasbare en duurzame oplossingen ontstaan.
